儿童戏水互动水轮装置结构设计

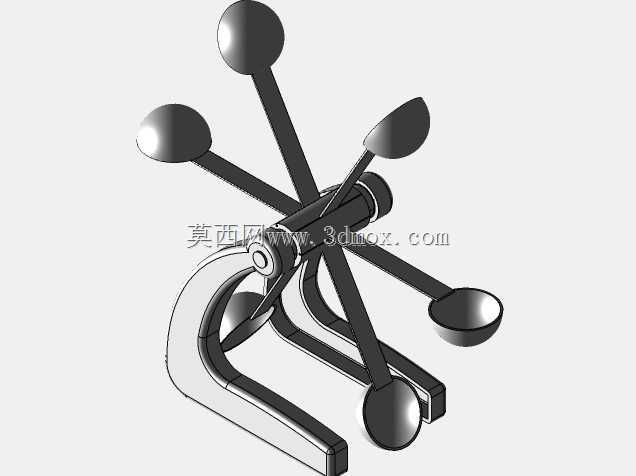

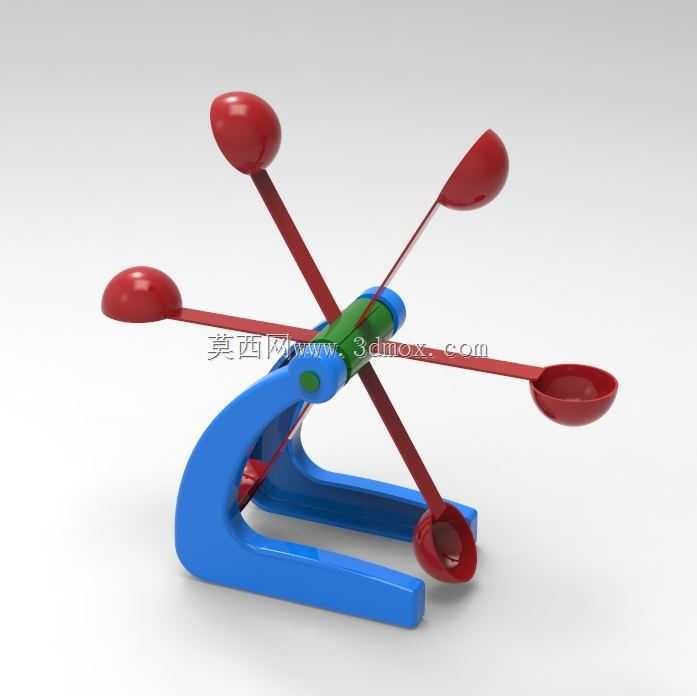

这款儿童水轮机的结构设计，核心围绕低龄儿童戏水互动、水力原理科普两大场景展开，可直接安置在幼儿园戏水区、科技馆水力互动展项、户外亲子沙水游戏区中，作为直观展示水流能量转化的具象载体。整体采用C型一体式支撑底座，底座底部为平直加宽的支撑面，无需额外预埋固定件，直接放置在平整防滑的台面上即可保持稳定，底座横向跨度控制在适配常规戏水台台面的尺寸范围内，不会占用过多儿童操作空间，底座与台面接触的边缘做了圆弧过渡，避免刮伤戏水台面或儿童肢体。支撑臂从底座向上延伸，顶端开设同轴安装孔，用于穿置转轮转轴，转轴两端做限位结构，防止转轮转动过程中出现轴向窜动，转轴与支撑臂的配合间隙控制在合理范围，既保证转轮转动顺滑无卡滞，又不会出现过大旷量导致转轮晃动。转轮部分采用六根径向均匀分布的辐杆，每根辐杆末端固定一个勺状盛水斗，盛水斗开口朝向统一沿转轮圆周切线方向倾斜，当水流从上方冲击或注入盛水斗时，水的重力与冲击力会带动转轮持续绕转轴旋转，辐杆长度经过匹配设计，转轮转动时的外圆轮廓不会超出底座的支撑边界，避免转动过程中碰擦周边物体。盛水斗采用圆润的半球勺造型，边缘全部做钝化处理，没有尖锐棱角，即使儿童伸手触碰转动的转轮，也不会造成割伤风险，同时勺型结构可以在水流较小时也留存一定水量，依靠重力差驱动转轮转动，降低了对供水流量的要求。整体配色采用高辨识度的分色设计，支撑结构为蓝色、辐杆为红色、盛水斗为深红色，色彩区分清晰，既符合儿童产品的视觉偏好，也能让观察者快速分辨不同结构部件的功能边界。从安装边界来看，转轮最高点距离放置面的高度适配儿童站立操作的视线高度，无需踮脚即可清晰观察盛水斗接水、转轮转动的全过程，支撑底座的厚度较薄，不会垫高整体装置过多，适配不同高度的戏水台面。结构上没有细小易脱落的零部件，所有部件均为大尺寸一体化成型结构，避免儿童误食小零件的风险，转动部位没有外露的夹点，转轮与支撑臂之间留有足够安全间隙，儿童手指即使伸入间隙也不会被夹伤。在科普场景中，这款装置可以让儿童通过调整水流大小、水流冲击位置，直观观察转轮转速的变化，理解水力驱动的基本原理，相比平面图文展示更具互动性；在日常戏水场景中，转轮转动时盛水斗会将舀起的水顺势甩出，增加戏水过程的趣味性，整体结构无复杂传动部件，长期接触水也不易出现故障，表面光滑的材质也便于日常清洁打理。
