齿轮组合字母标识奖杯摆件结构

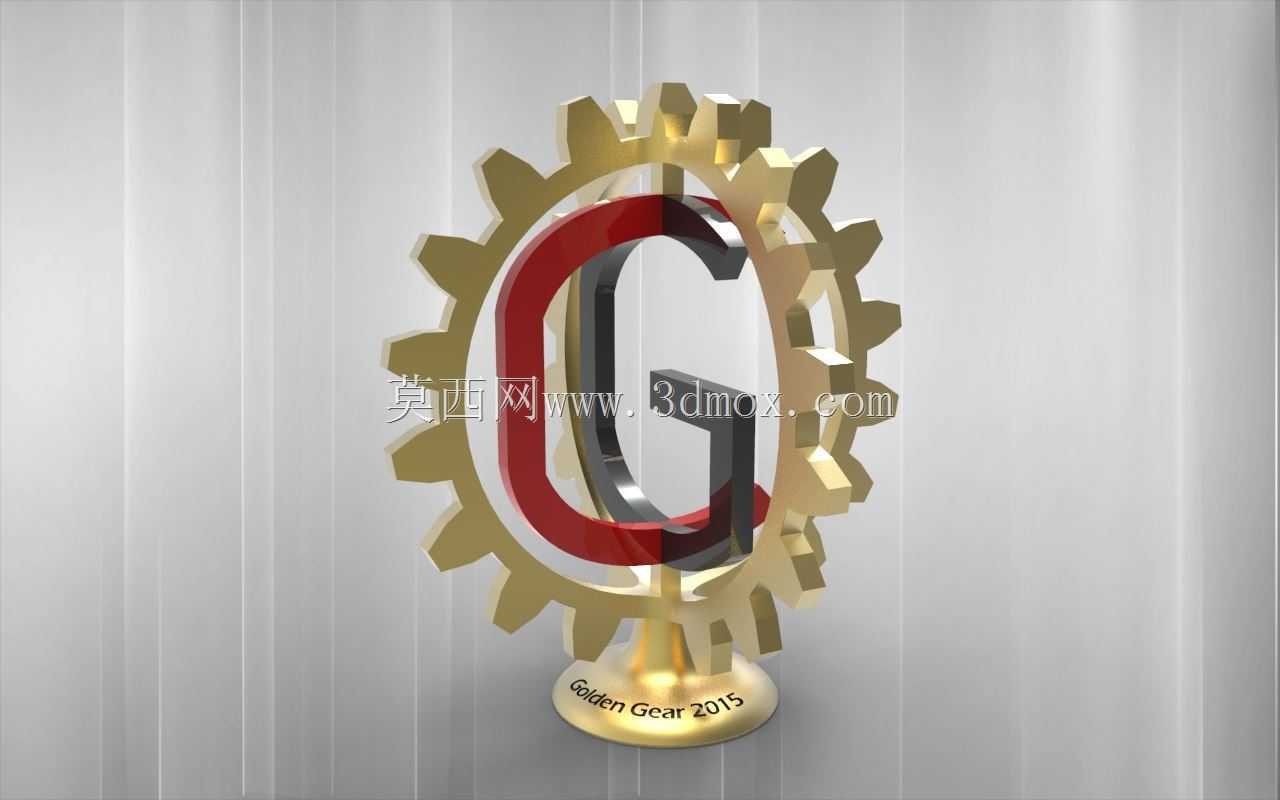

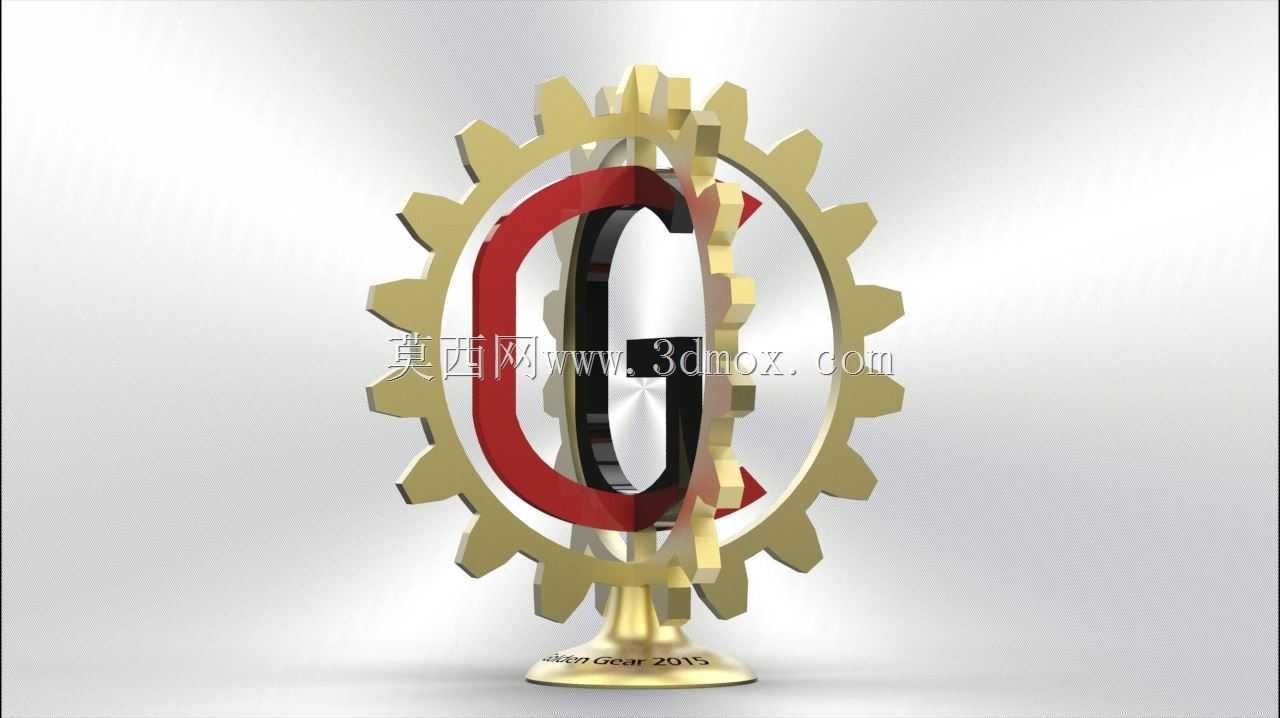

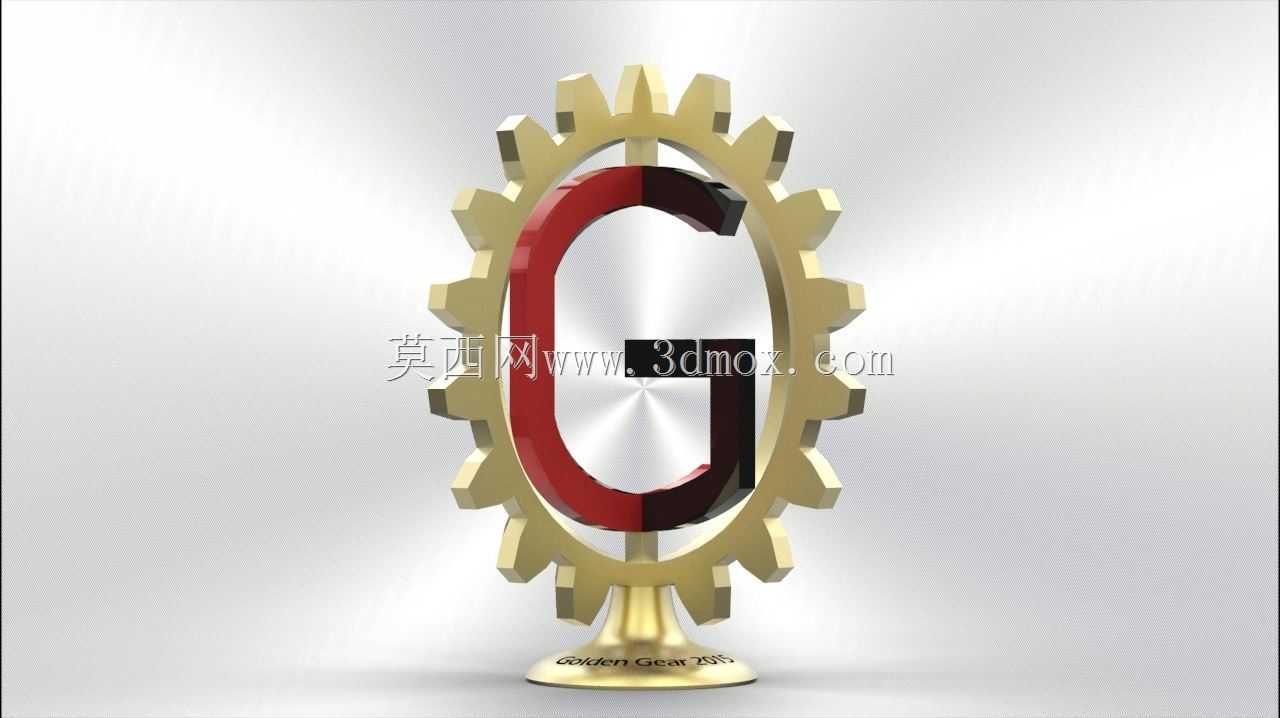

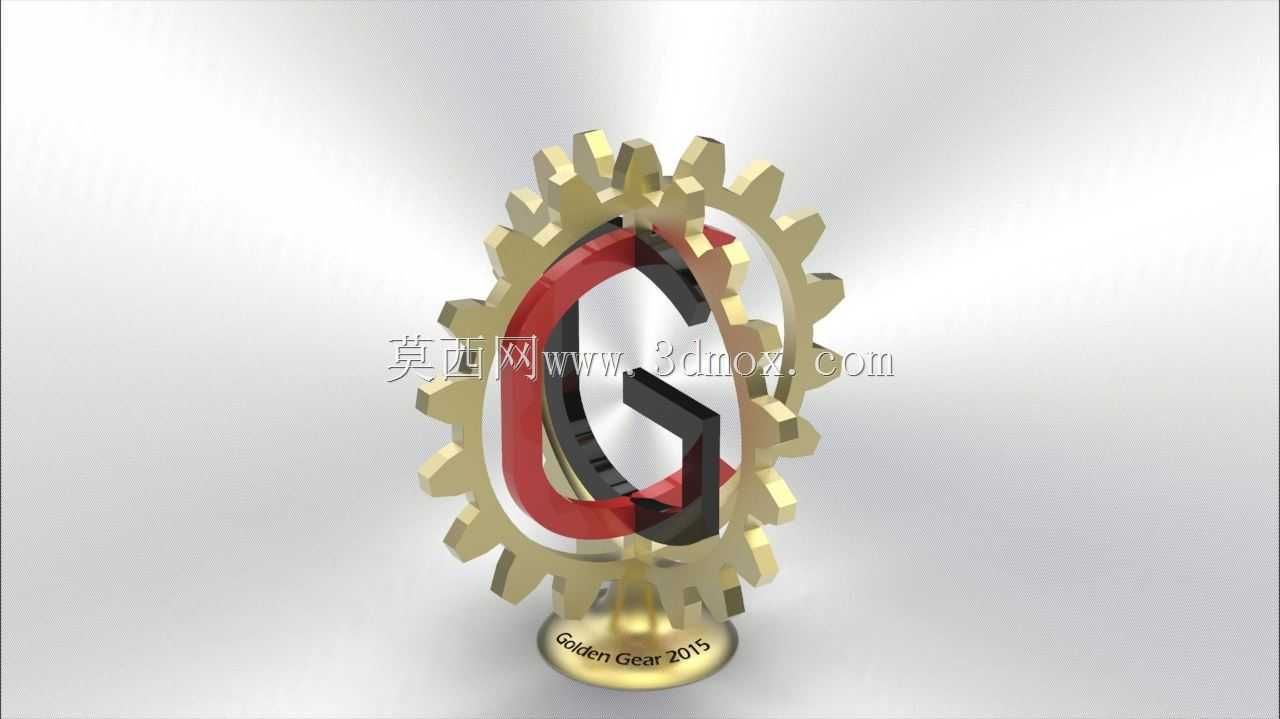

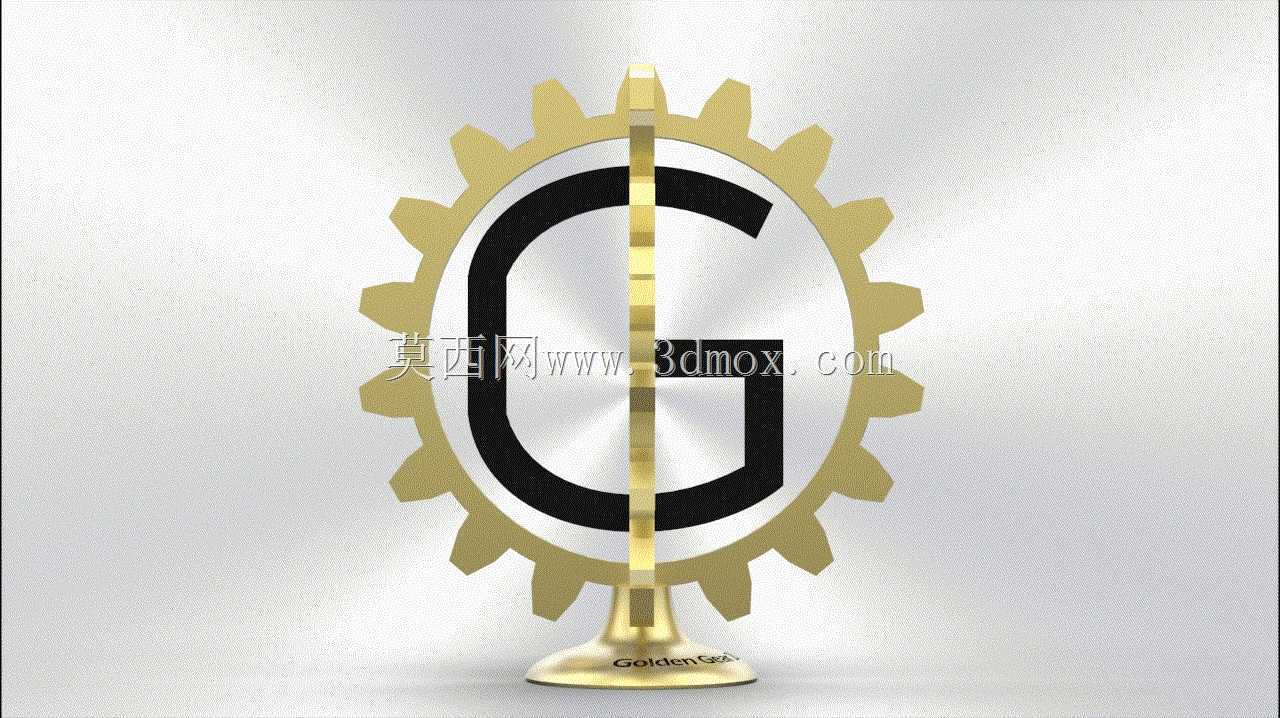

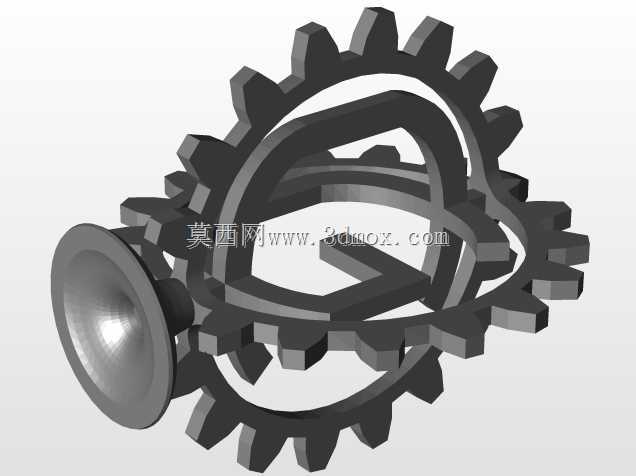

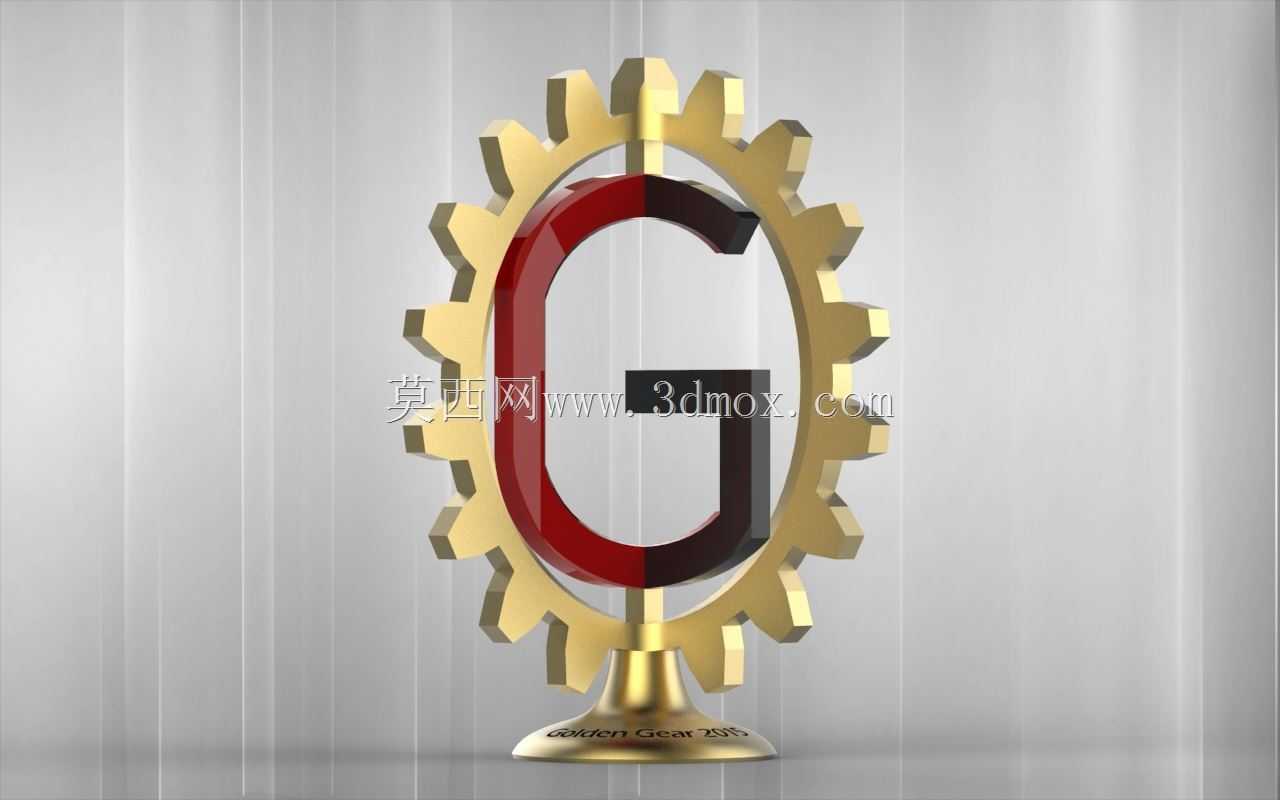

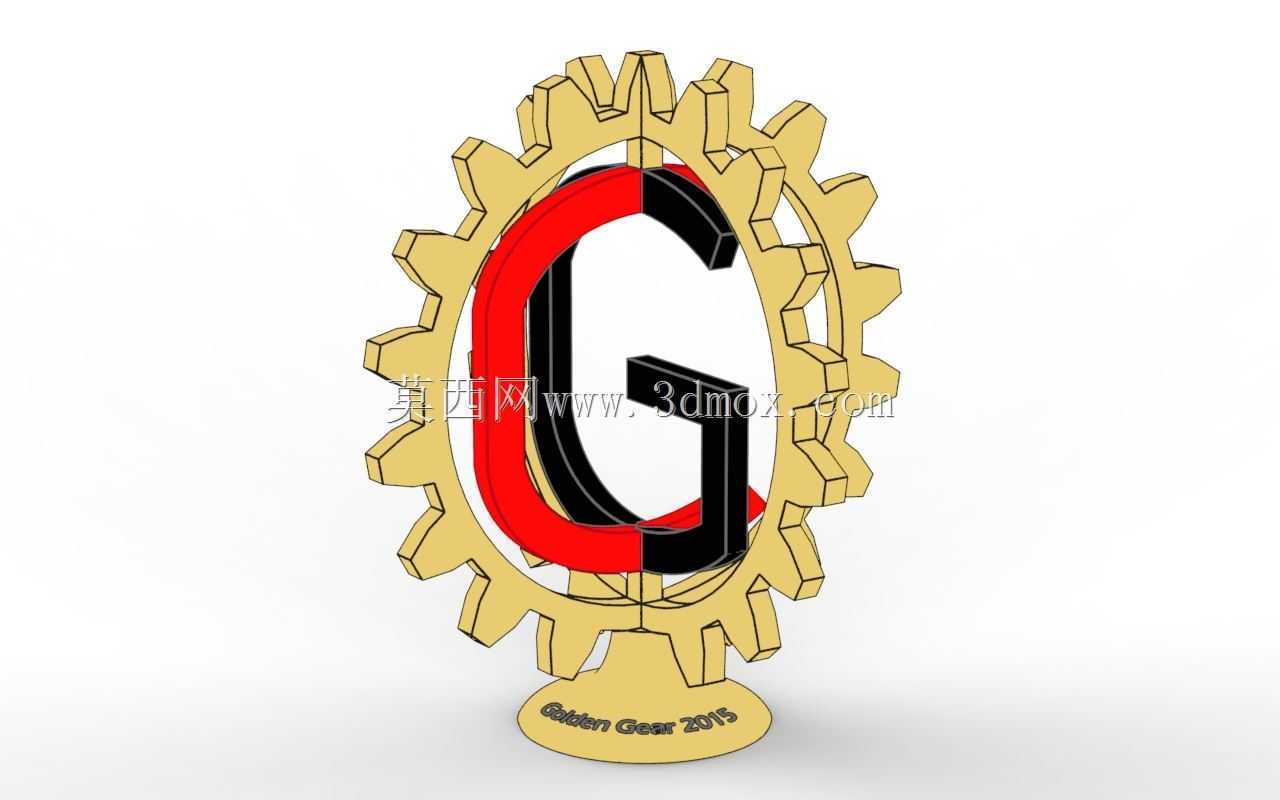

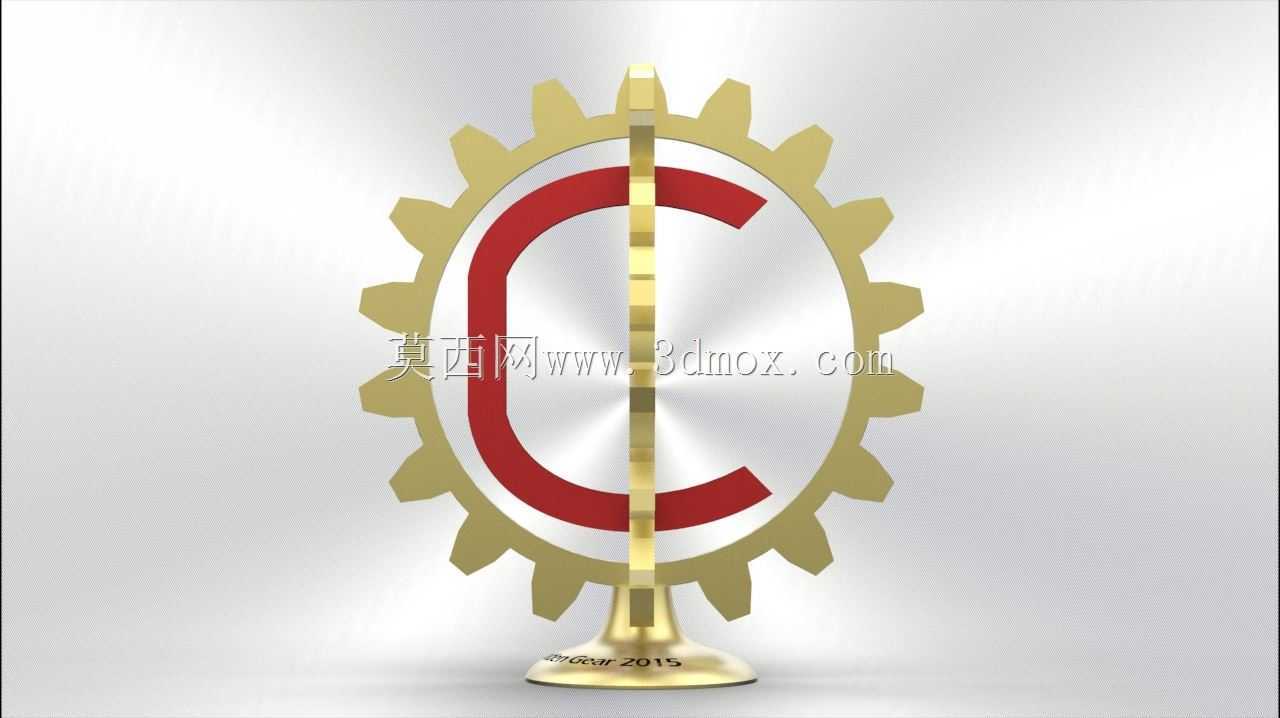

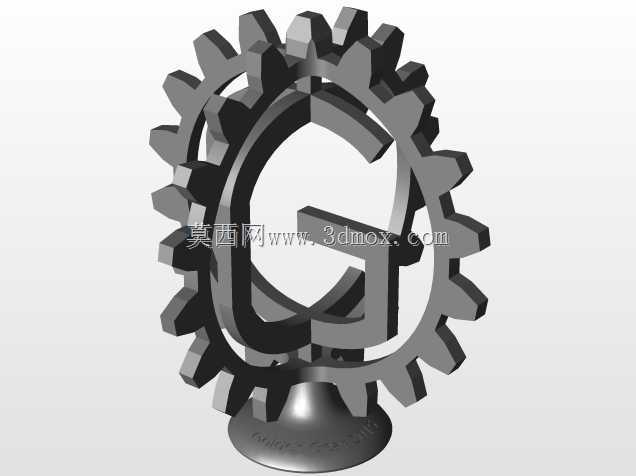

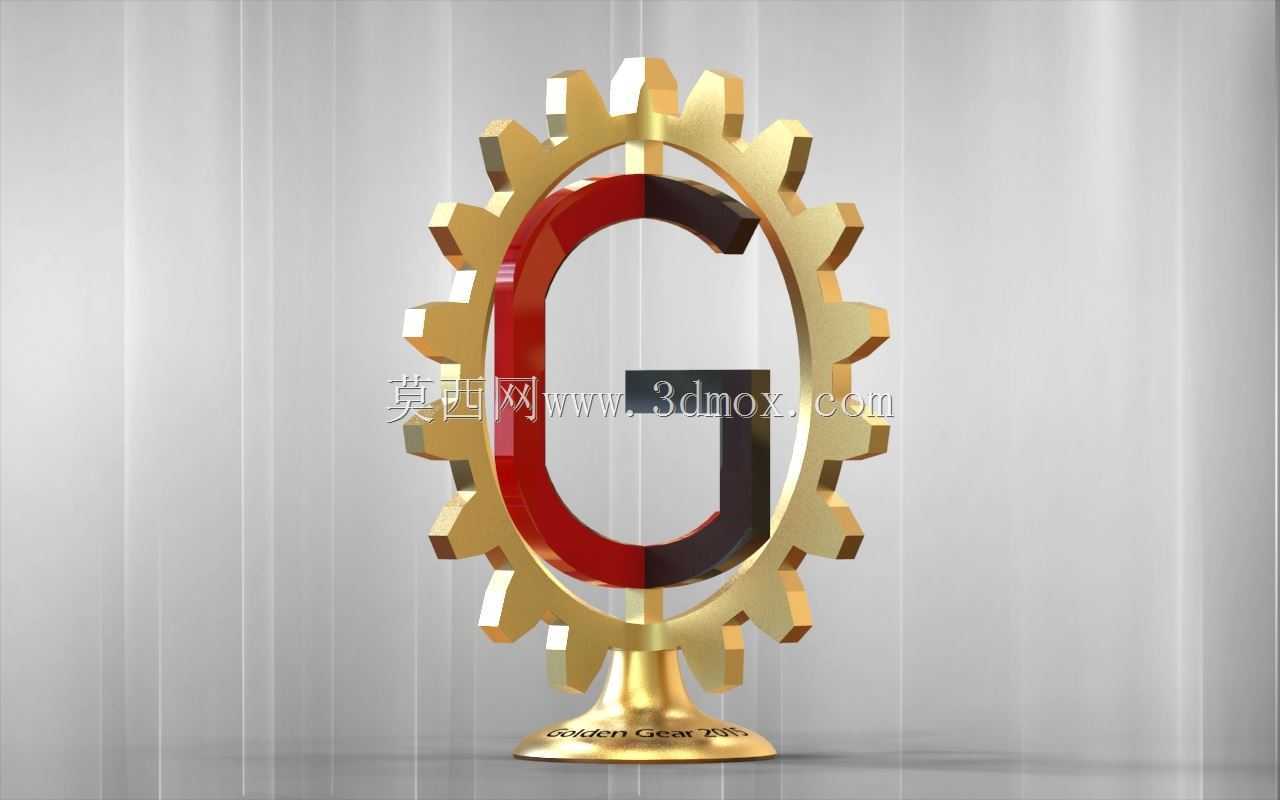

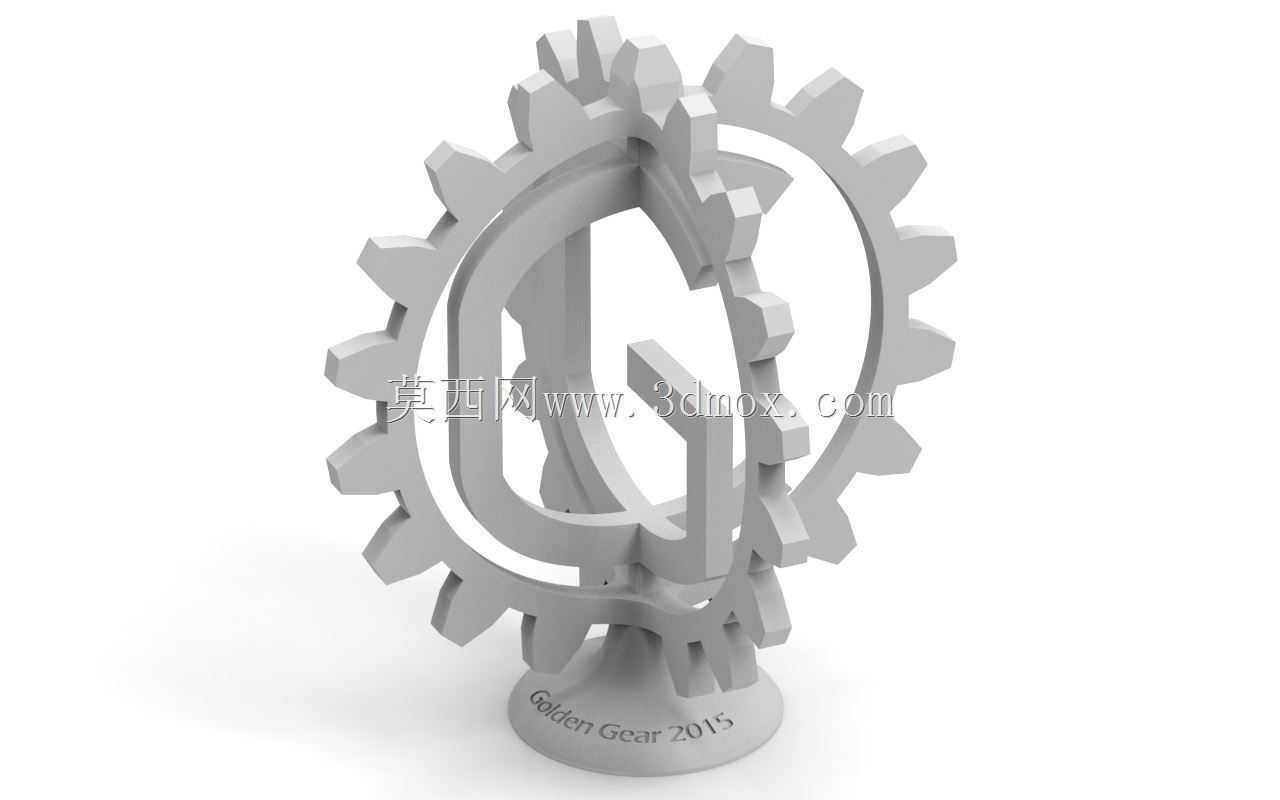

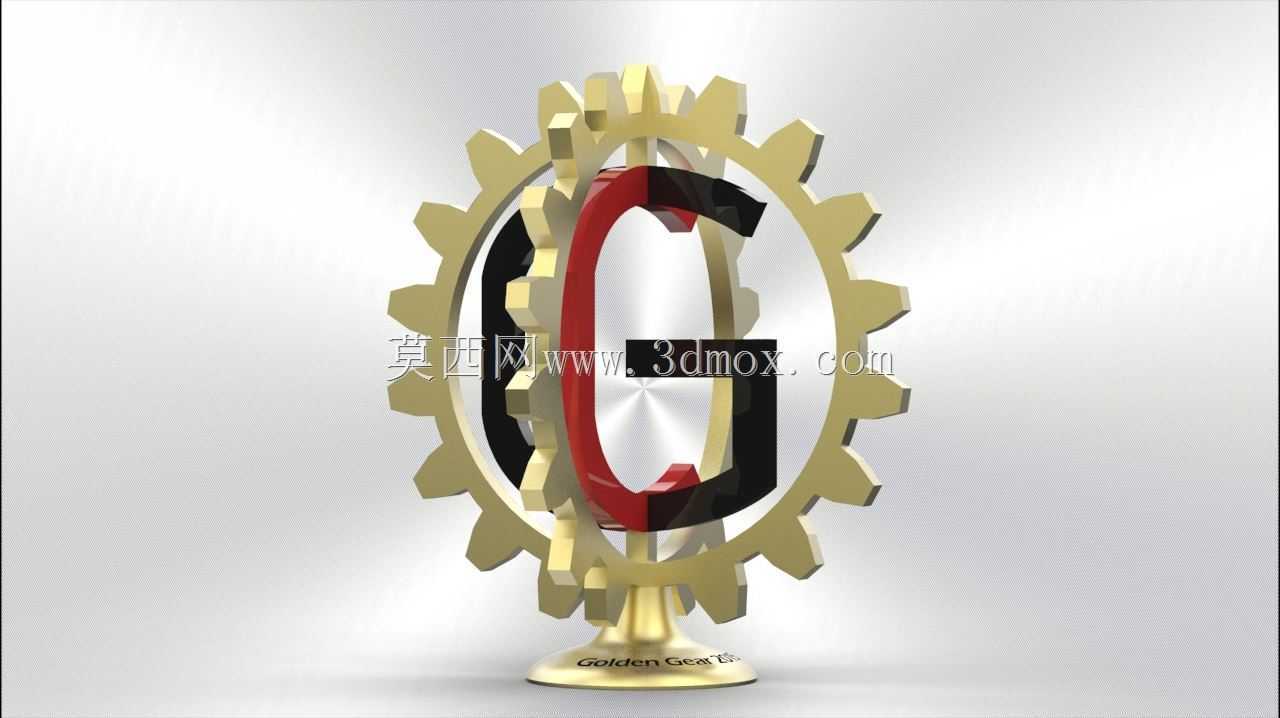

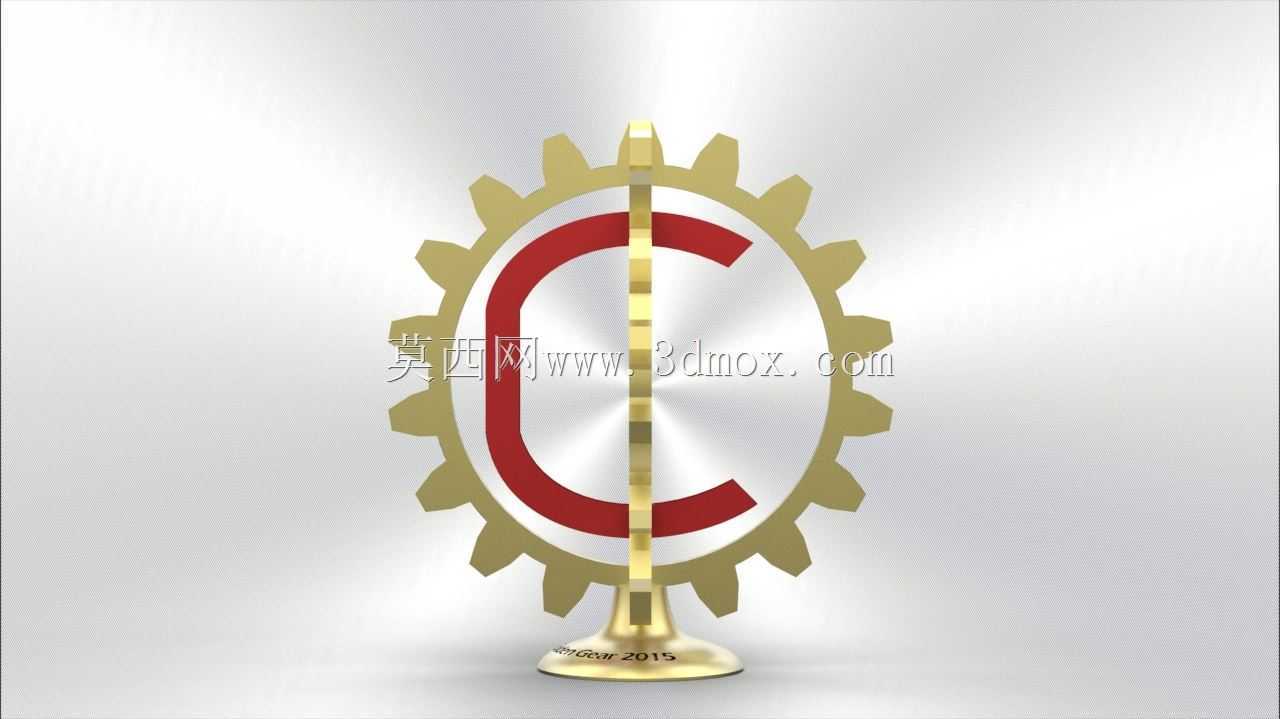

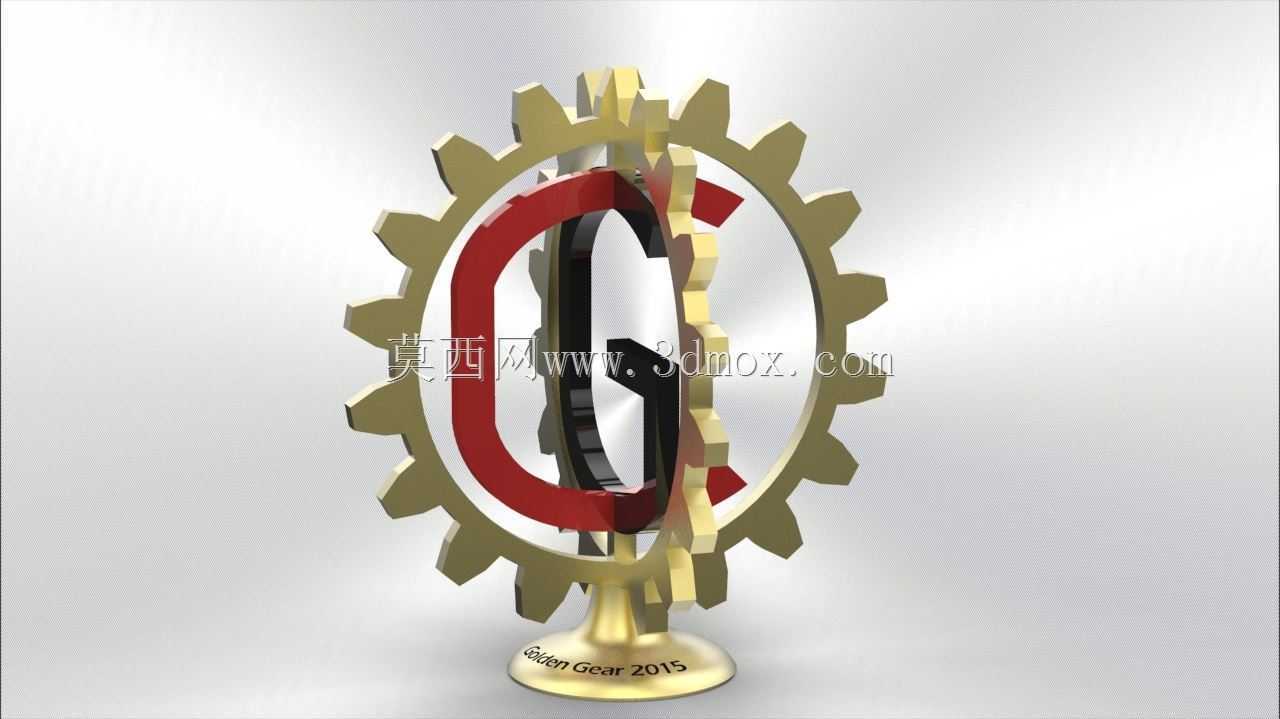

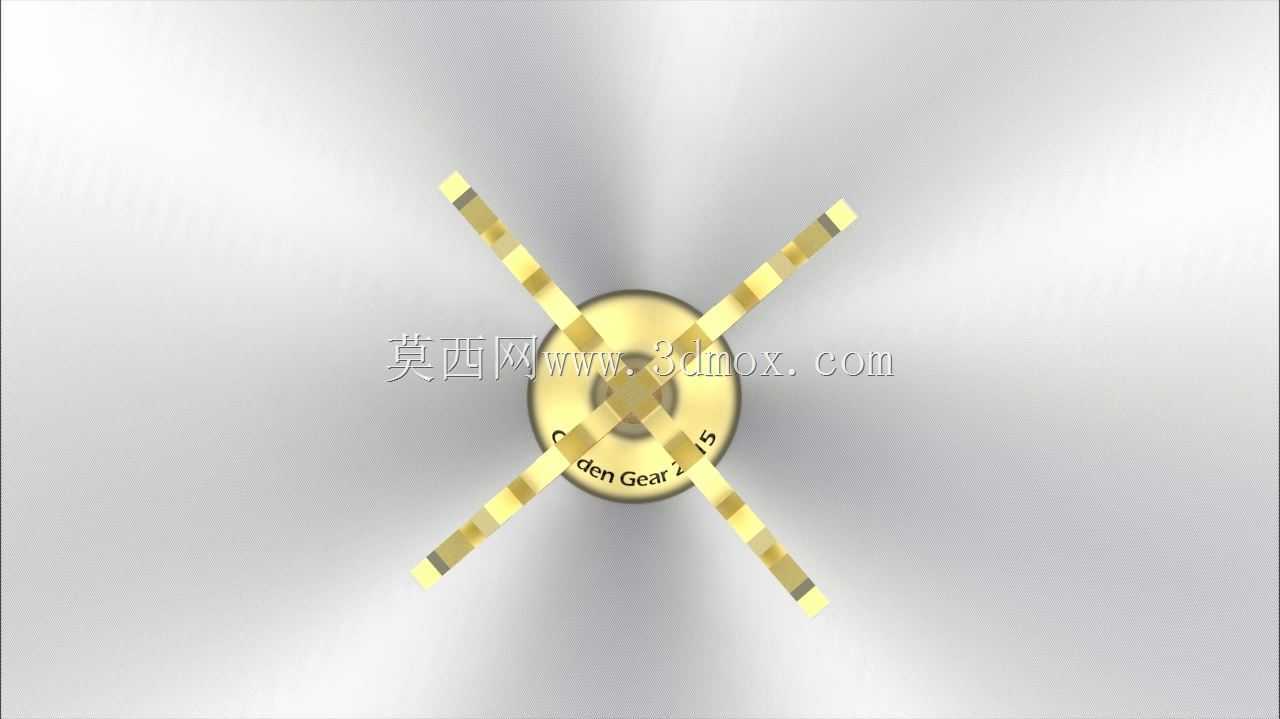

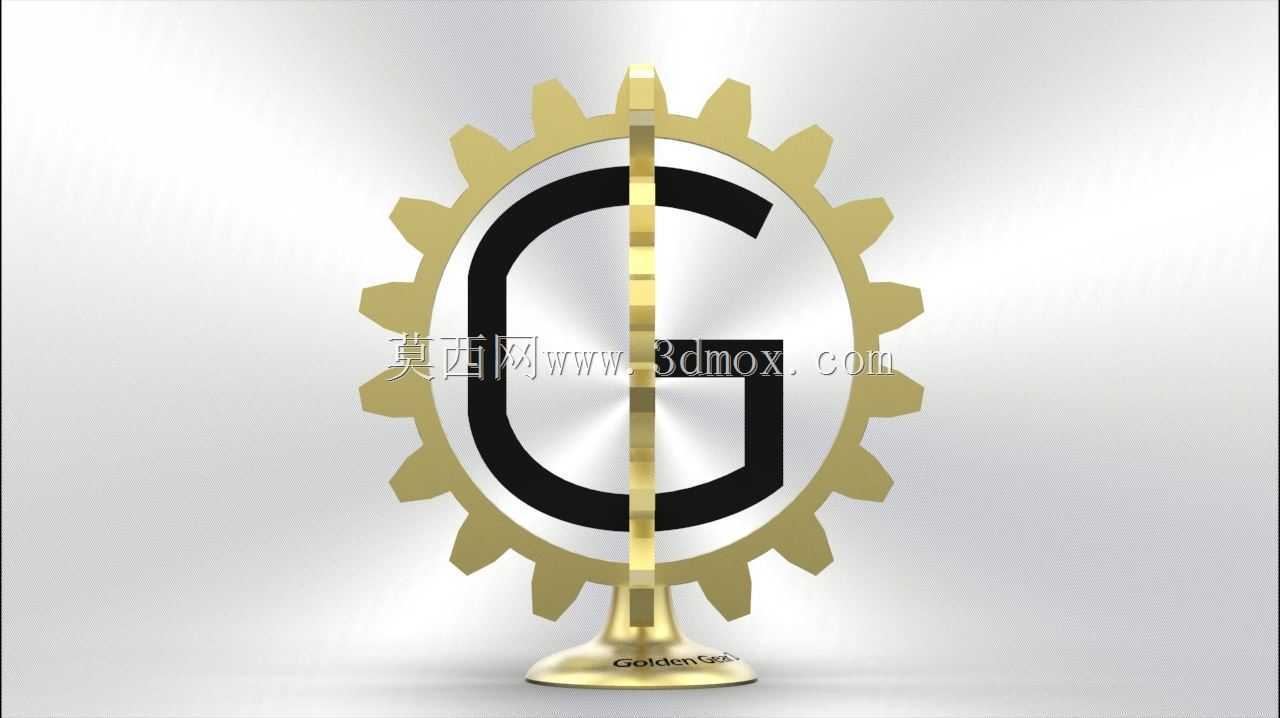

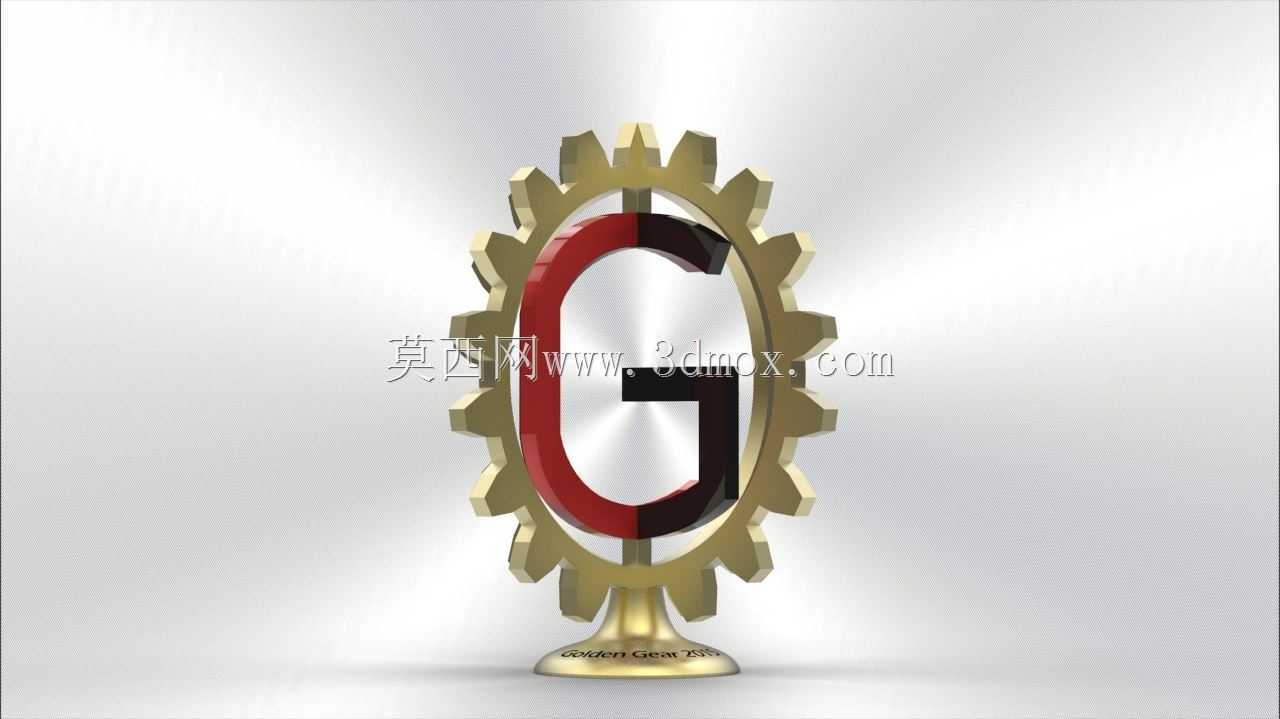

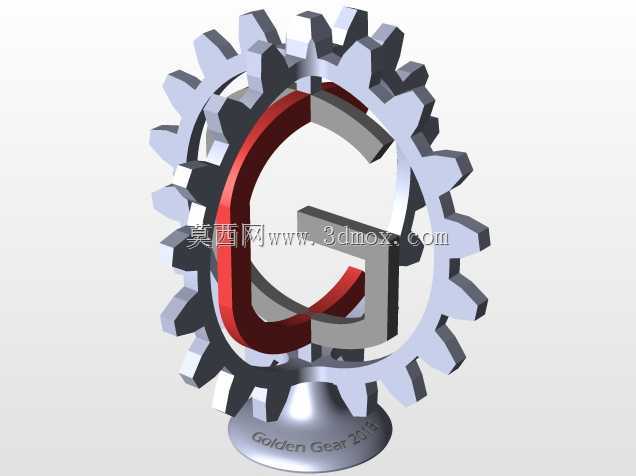

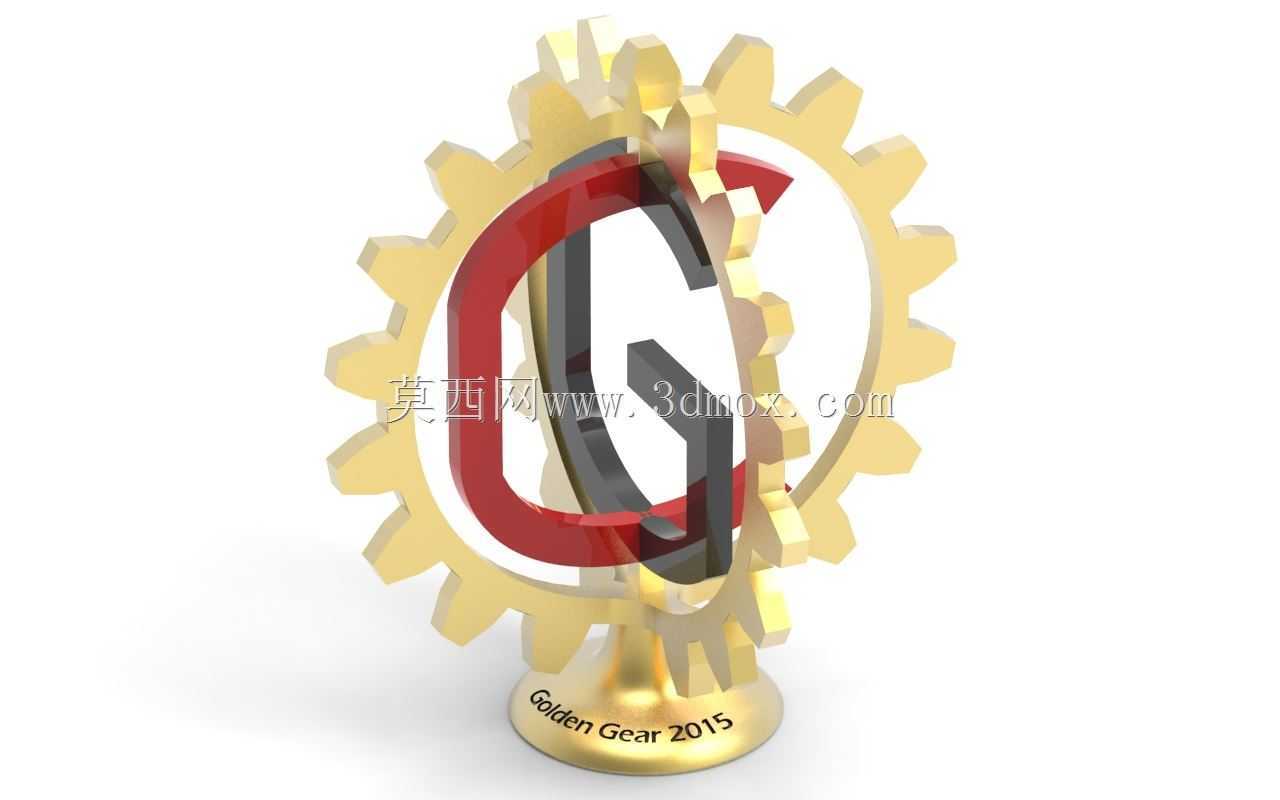

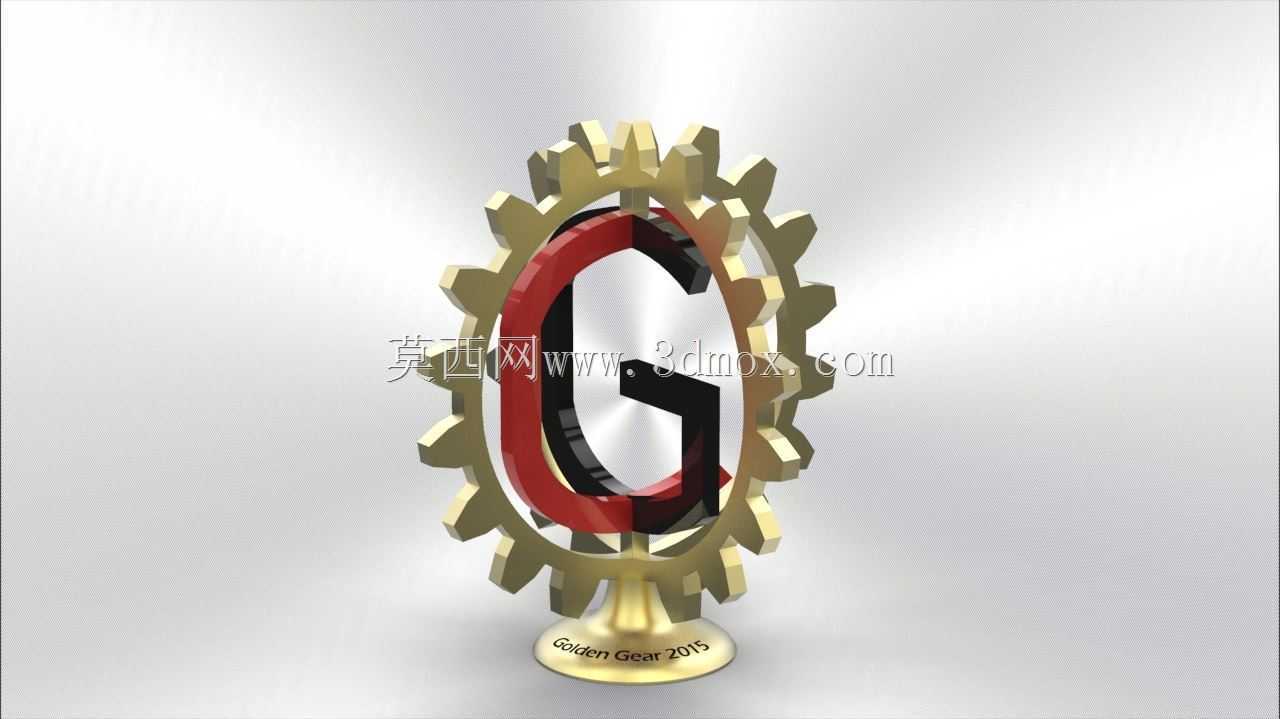

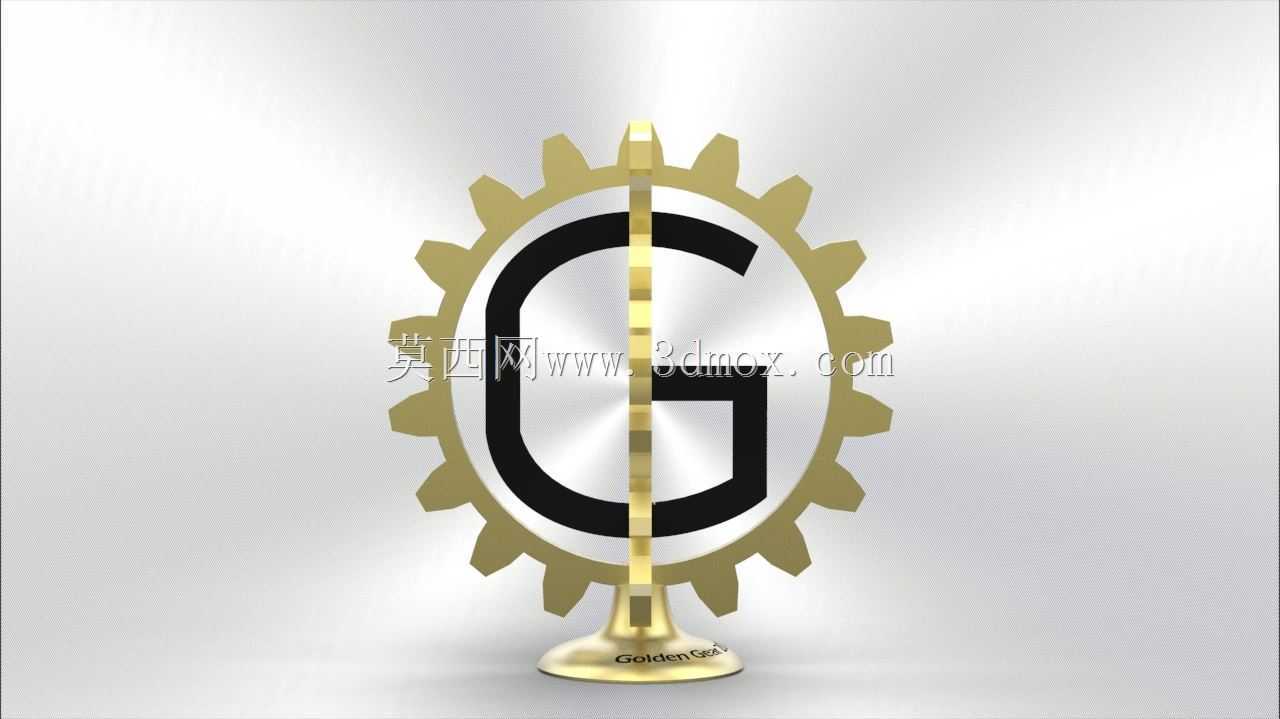

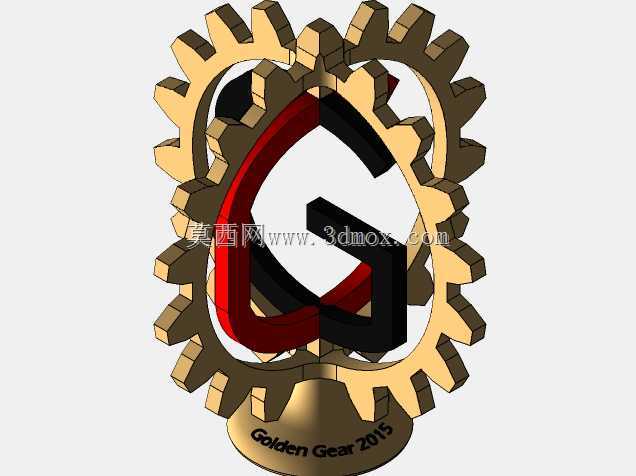

该摆件以两个相互垂直安装的齿轮作为核心视觉载体，将平面徽标拆解到不同空间平面上，形成正视与侧视均可识别、环视时又具备层次变化的立体标识效果。前侧齿轮采用较大节圆，轮缘沿周向均匀分布矩形直齿，齿顶与齿根过渡简洁，中心区域留出大面积黑色字母G，形成强烈的图形对比；后侧齿轮节圆略小，同样采用直齿结构，其中心承载字母C，并与前侧齿轮在中心轴线处正交。两个齿轮并非作为真实传动副使用，而是通过中心竖向支撑轴完成定位，因此齿侧之间不承担啮合载荷，设计重点落在视觉对位、重心稳定和装配可实现性上。支撑轴从底座向上贯穿两齿轮中心，底部与圆形底座连接，底座外缘做收窄处理，既降低整体重心，也为桌面摆放提供平整支撑面。从结构实现角度看，前侧大齿轮宜采用薄盘式结构，轮齿与盘面一体加工或打印，背面设置定位凸台；后侧小齿轮通过中心孔与竖轴形成间隙配合，并在轴向预留限位台阶，避免两盘贴合过紧造成摩擦。竖轴直径需兼顾两齿轮中心孔尺寸与整体纤细观感，过粗会破坏奖杯轻盈感，过细则在横向偏心载荷下容易产生弯曲。由于字母区域被大面积挖空或异色填充，齿轮盘面的剩余环宽要保证足够刚度，防止搬运或擦拭时发生翘曲。底座内部可适当增加配重，外部保持简洁圆弧，使摆件在受到轻微触碰时仍能快速回稳。该类结构适用于企业纪念陈设、工程竞赛奖品、机械主题展示以及工业风办公空间装饰。它把常见齿轮元素从传动功能中抽离出来，转化为具有品牌识别属性的立体符号，同时保留机械零件的轮廓语言。实际建模时，应先确定两齿轮正交后的总高、总宽和底座直径，再反推齿宽、盘厚和轴径；前盘厚度可略大于后盘，以增强主视方向的层次感。轮齿数量不必按真实速比选取，而应服务于字母构图，避免齿顶切入字母笔画。中心孔、轴肩和底座连接面需要设定明确装配边界，保证竖向轴与两齿轮同轴，且后侧齿轮旋转到指定角度后能够固定。表面处理可区分金属色轮齿与深色字母区，使图形在不同光照下更清晰。整体结构不涉及复杂运动机构，加工方式灵活，既可采用机加工金属件拼装，也可通过光敏树脂或熔融沉积成型制作，再经后期打磨、喷涂完成。对于结构设计人员而言，该作品的价值在于将平面标识、空间正交关系和摆件稳定性统一在同一零件体系中，训练从图形到实体、从视觉到装配的转化能力。
