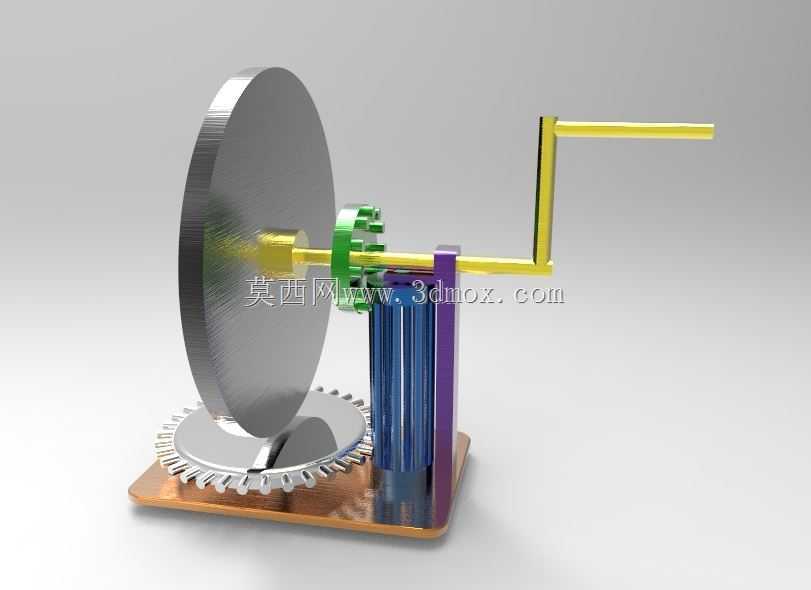

达芬奇齿轮传动镜面研磨抛光装置

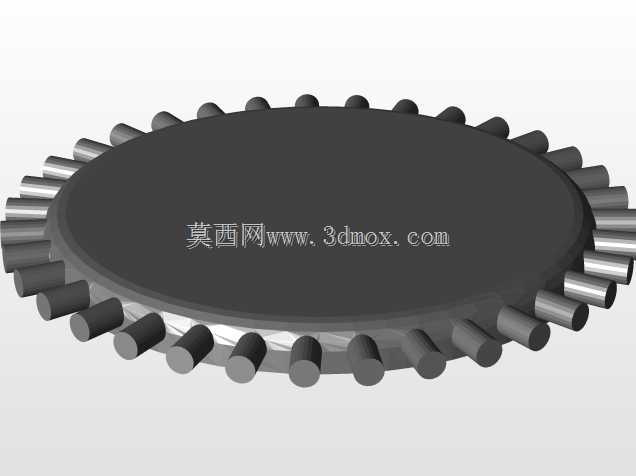

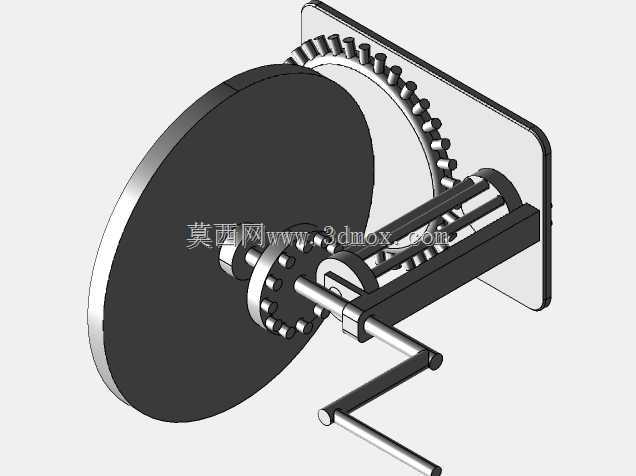

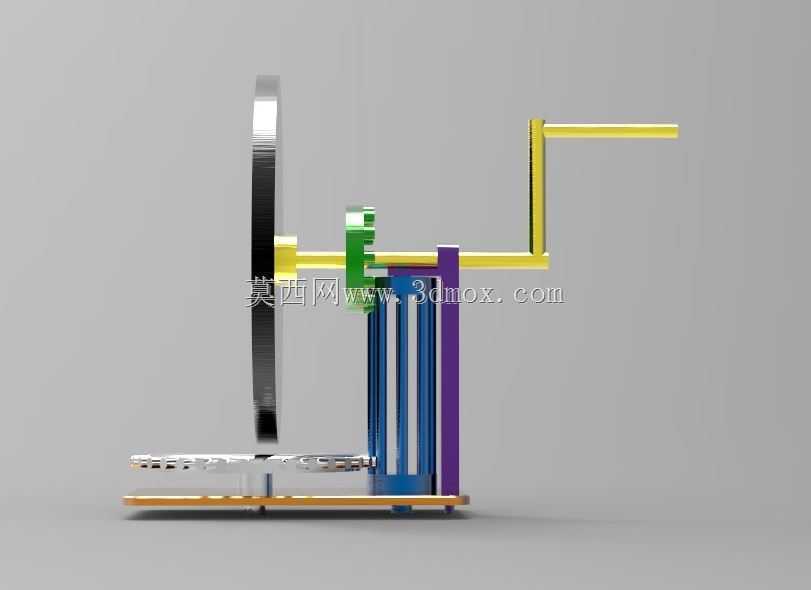

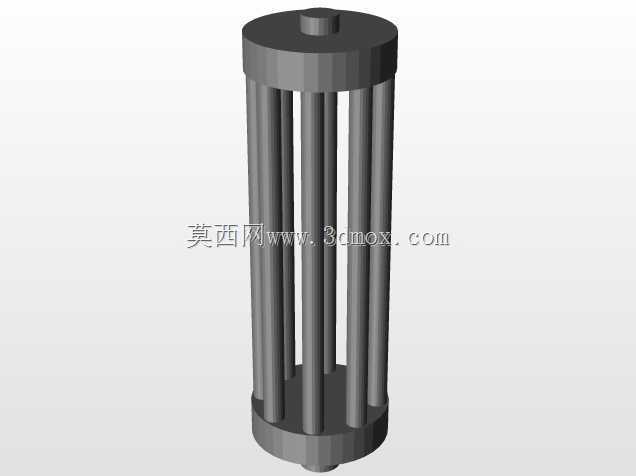

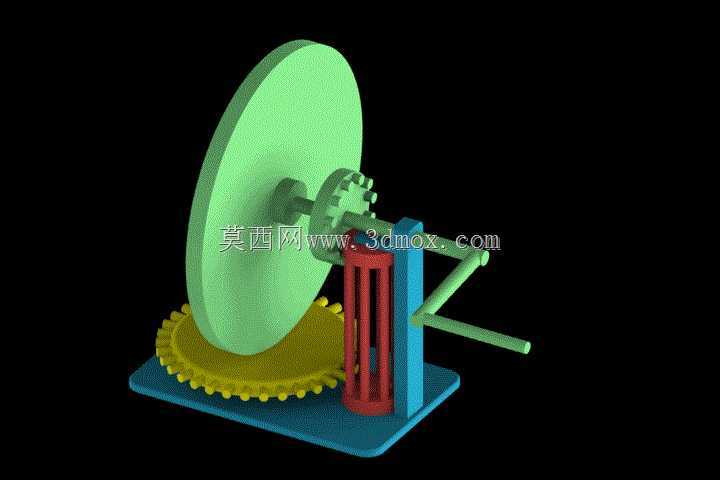

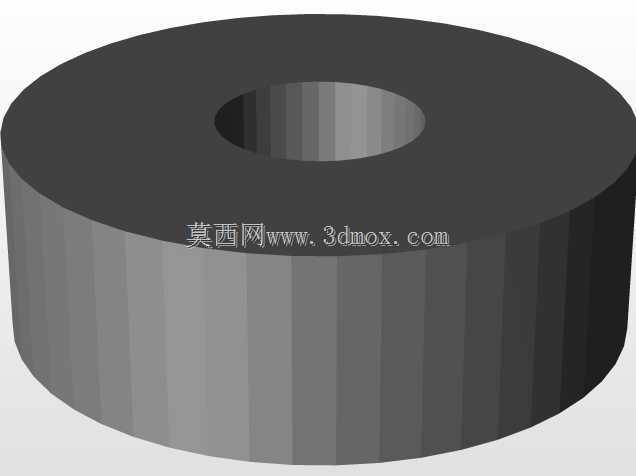

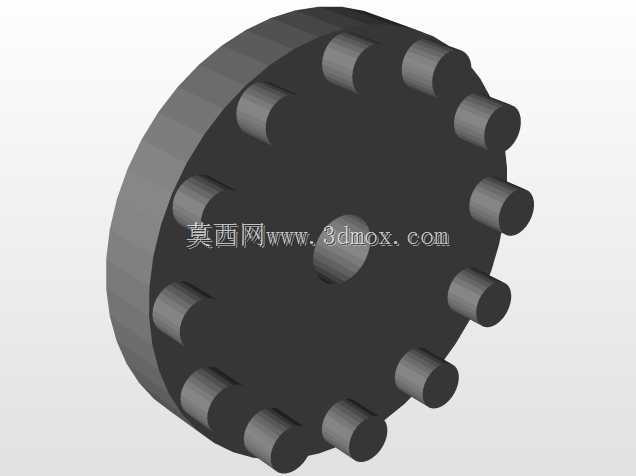

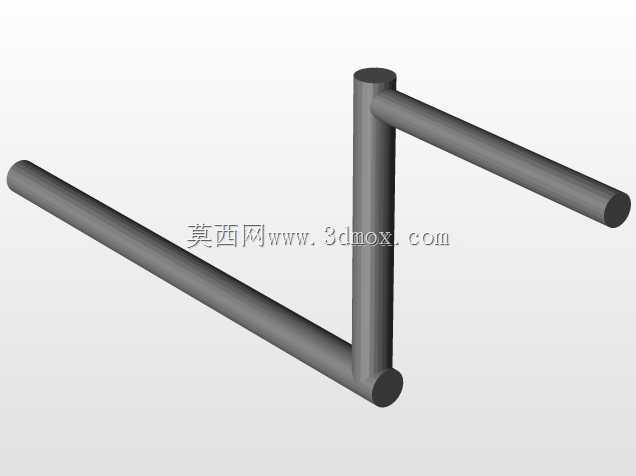

这套机构的核心价值在于将连续旋转输入转化为抛光盘的复合运动，其设计思路可追溯至早期机械对匀速研磨轨迹的探索。底座采用平板式安装结构，整体占地边界紧凑，适合放置在工作台面或教学实验台上；立柱与支撑件垂直固定于底板，保证主轴悬臂在运转时的刚性，避免抛光盘端面跳动影响表面加工质量。大直径抛光盘倾斜布置，盘面与工件接触区域形成稳定的研磨压力，下方黄色大齿轮提供减速增扭作用，使盘体获得较低且平稳的转速。红色笼式构件在结构中兼具支撑与导向功能，蓝色立柱承担主要弯矩，二者共同限定传动轴的空间位置。手摇曲柄通过连杆与齿轮系耦合，操作者在侧面输入扭矩即可驱动整套机构，无需外部动力源，这一特性使其在无电源场景、教学演示以及手工精密修配场合仍具实用意义。实际使用中，该装置可用于小型金属件、光学坯料或装饰件的镜面抛光，通过在盘面上附着不同粒度的研磨膏或抛光布，能够逐步降低表面粗糙度。齿轮啮合参数决定了抛光盘的角速度，连杆长度则影响辅助摆动幅度，设计时需要控制各回转副间隙，否则反向空程会造成盘面爬行，留下不均匀划痕。安装边界方面，底板需预留螺栓孔位以固定在刚性台架上，手摇端外侧要留出操作空间，抛光盘前方则需考虑工件取放与防护距离。整机高度由盘径和立柱高度共同决定，重心落在底板几何中心附近，即使在高速摇动下也不易倾覆。从结构设计角度看，该模型完整呈现了齿轮减速、曲柄连杆、机架支撑与执行端的空间装配关系，对理解古典机械传动原理、验证抛光轨迹以及进行非标小型研磨设备改造都有参考作用。各零件造型简洁，特征清晰，便于在三维环境中检查干涉、调整传动比，并进一步演化为电动版本或多工位抛光夹具。
