小型立式砂带磨削打磨设备结构设计

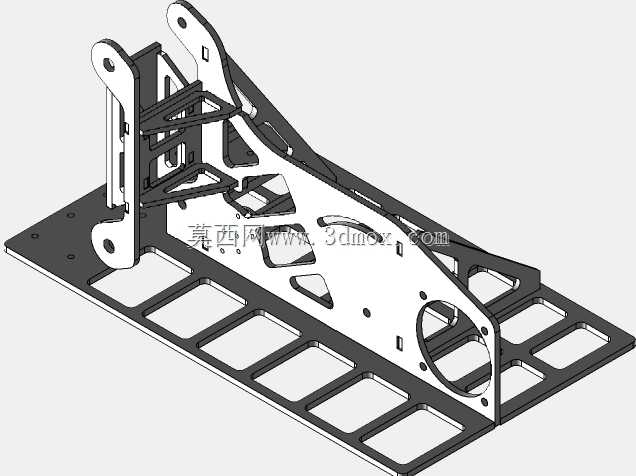

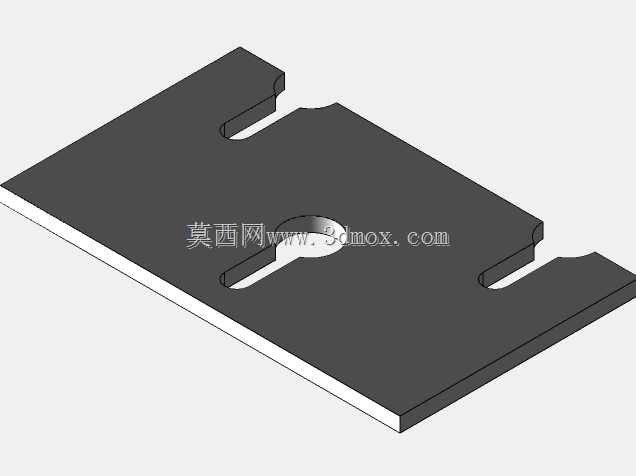

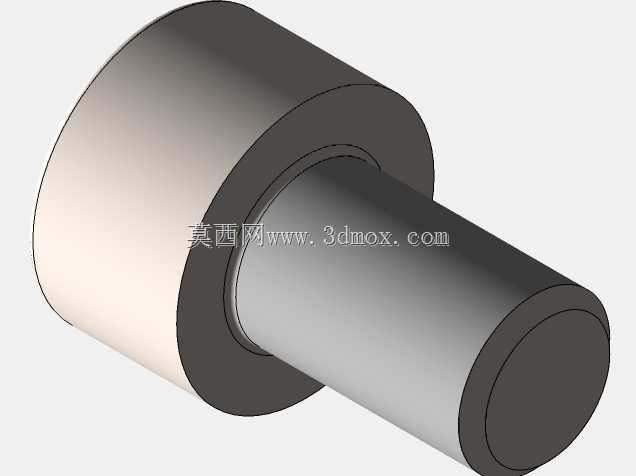

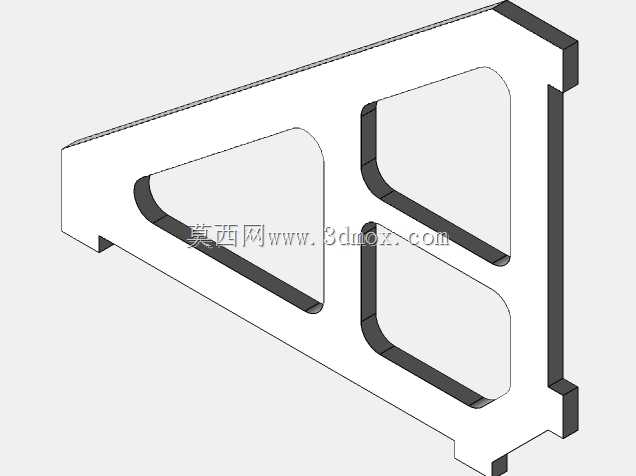

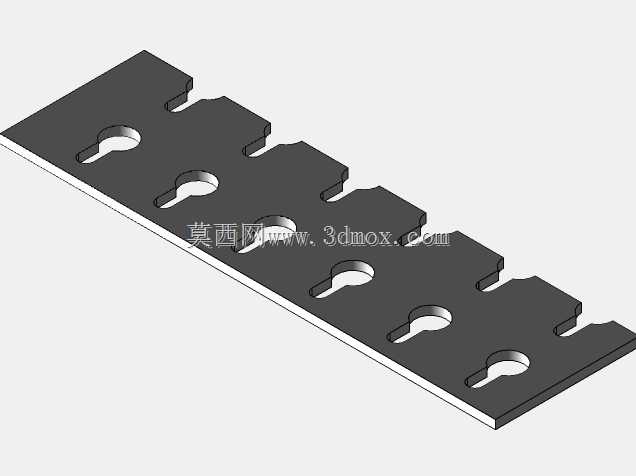

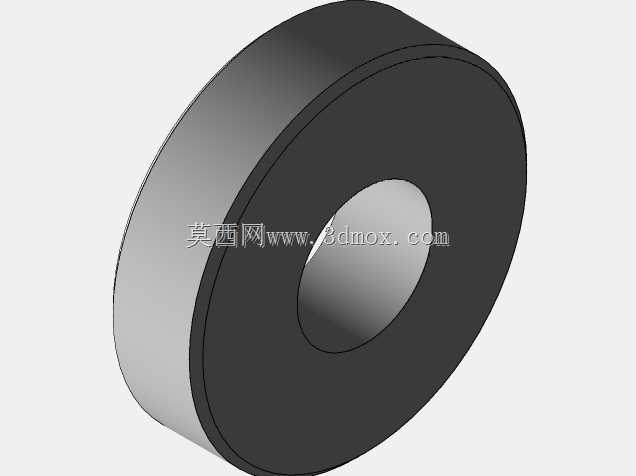

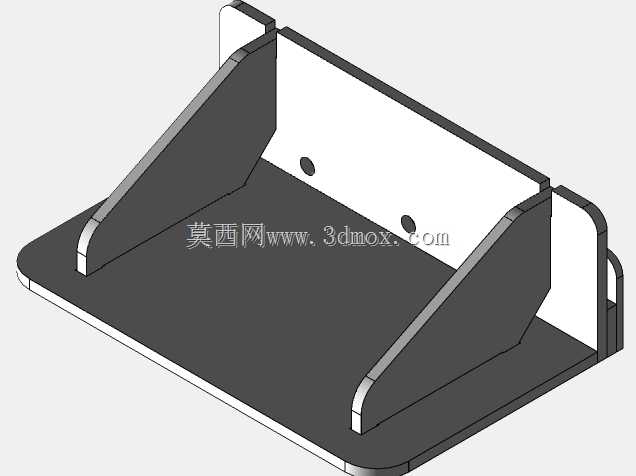

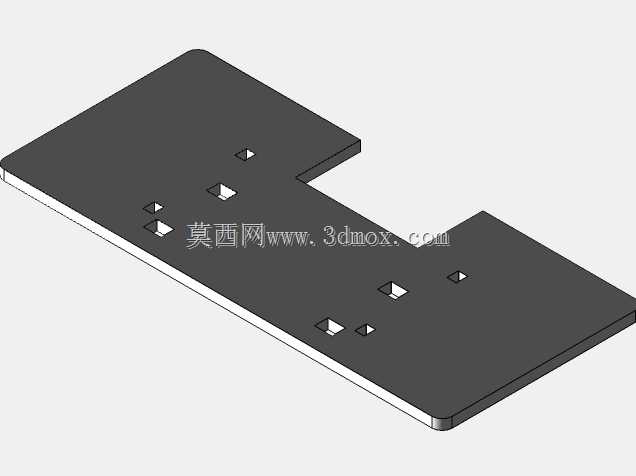

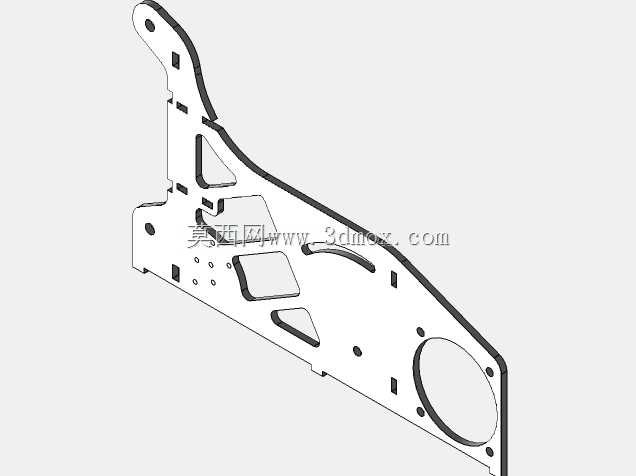

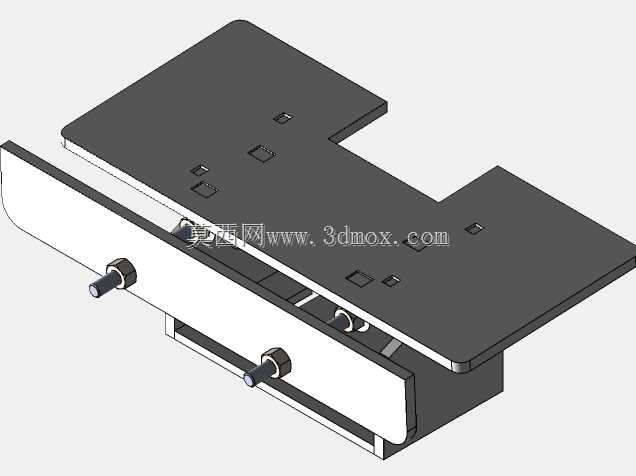

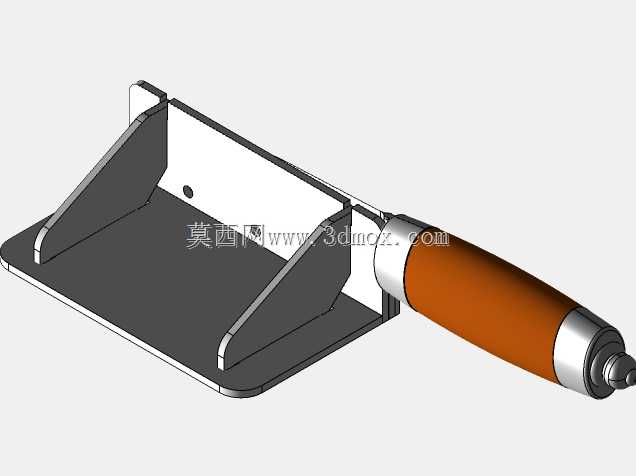

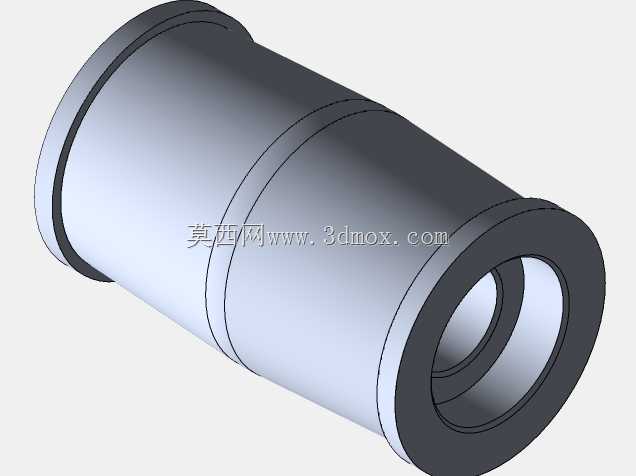

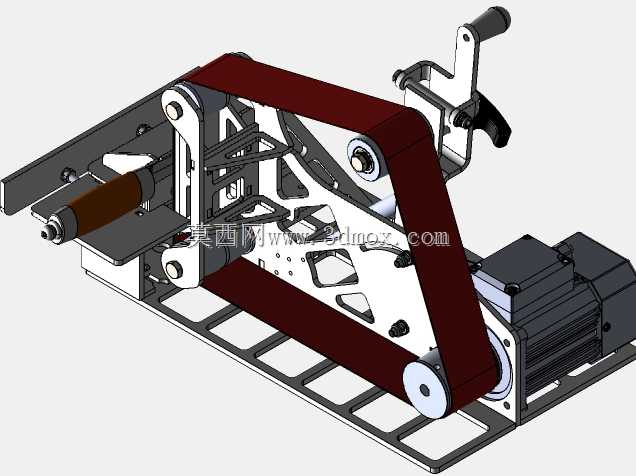

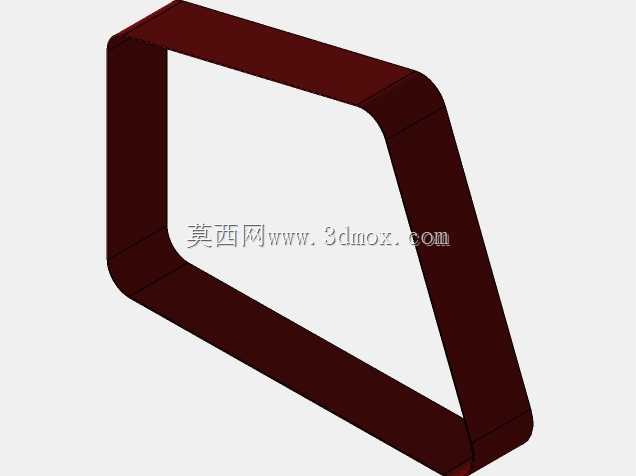

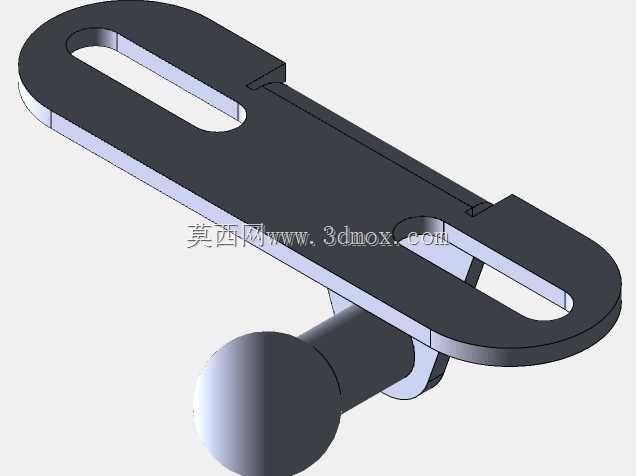

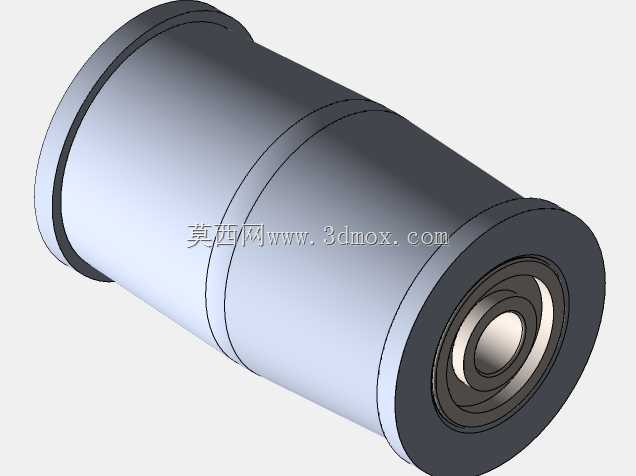

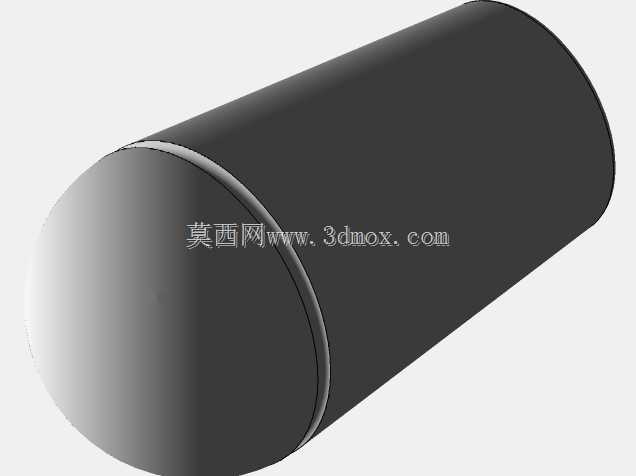

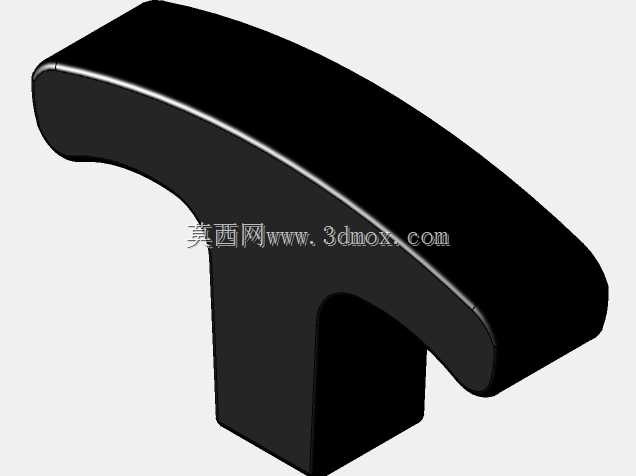

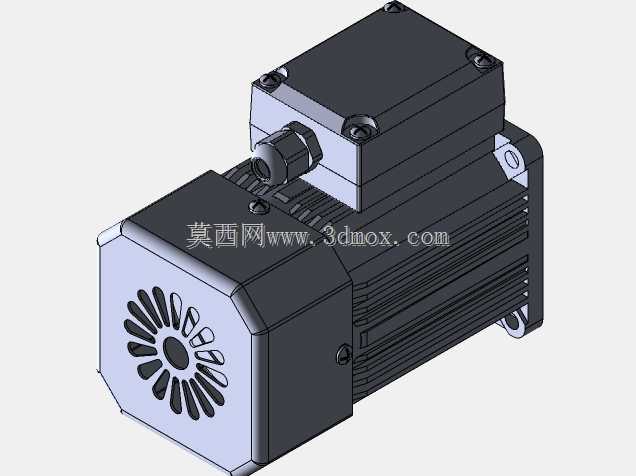

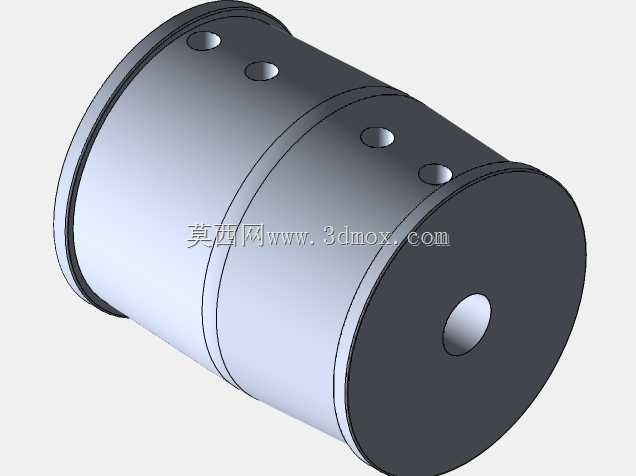

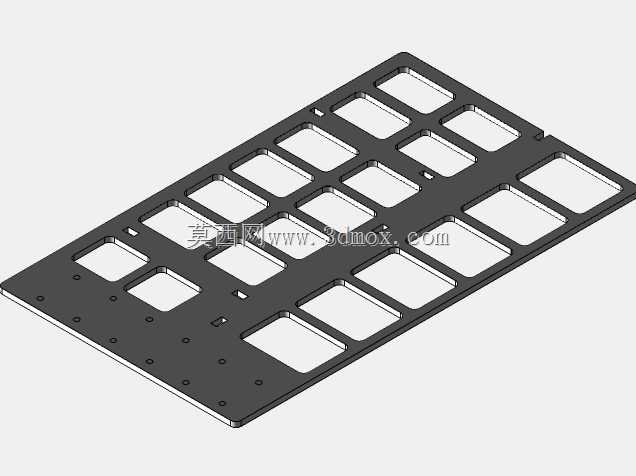

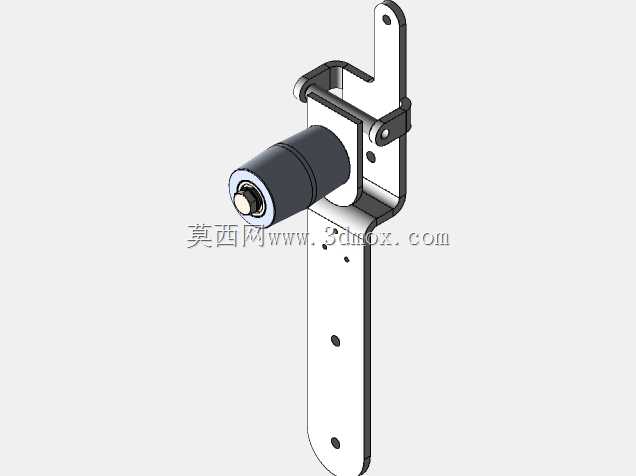

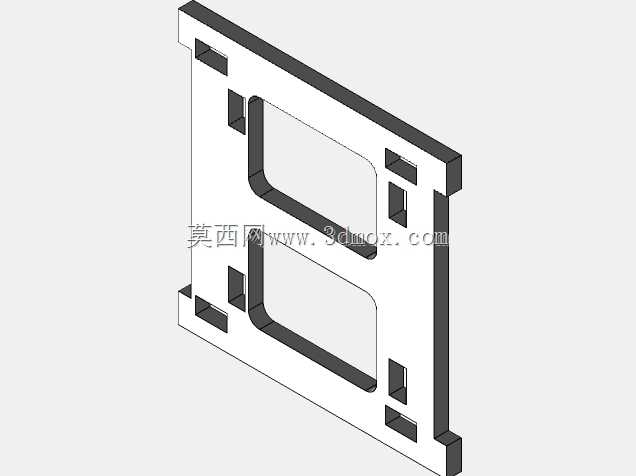

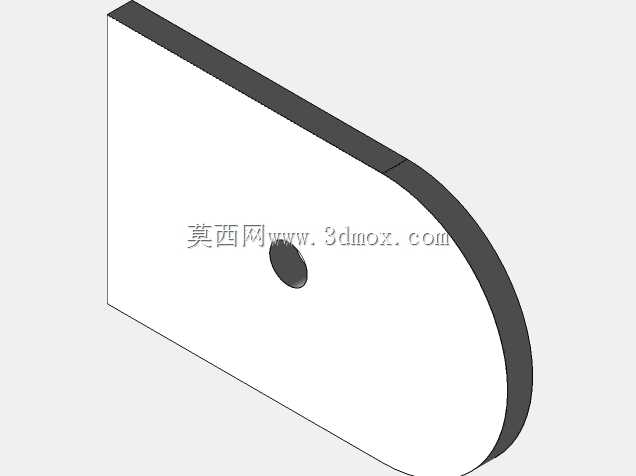

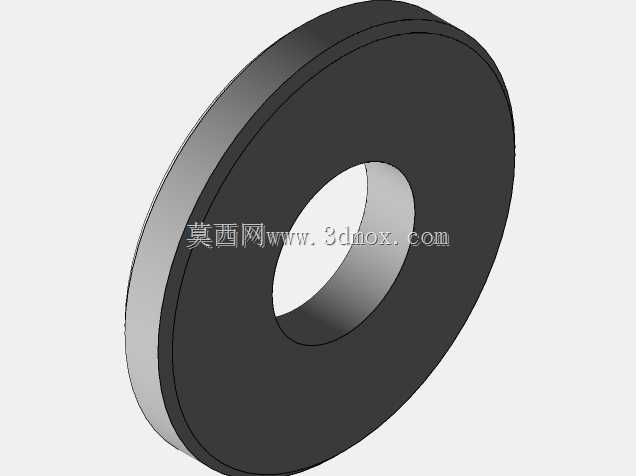

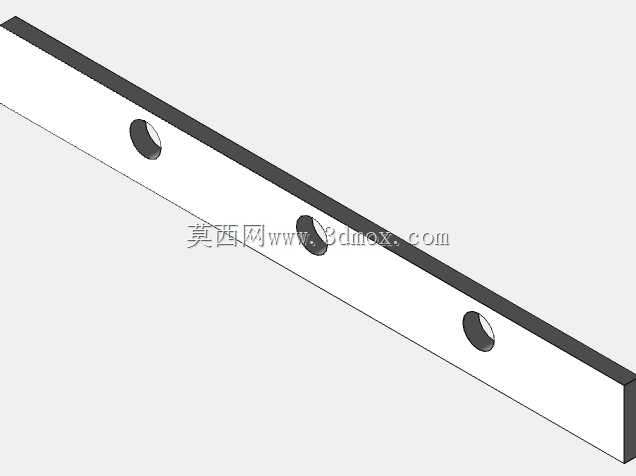

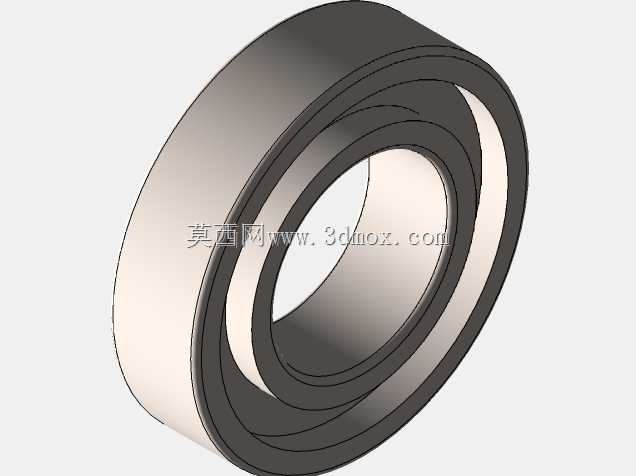

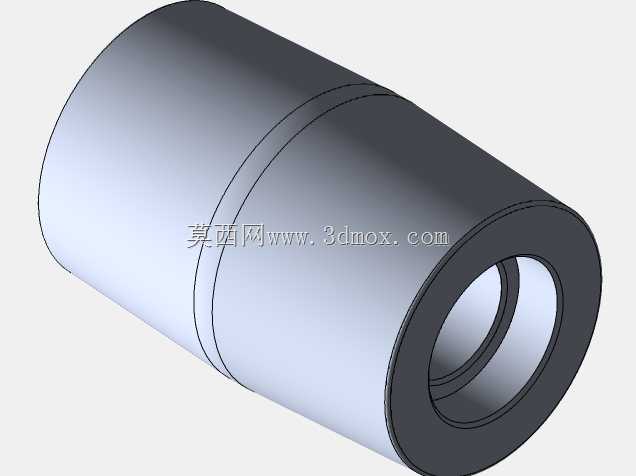

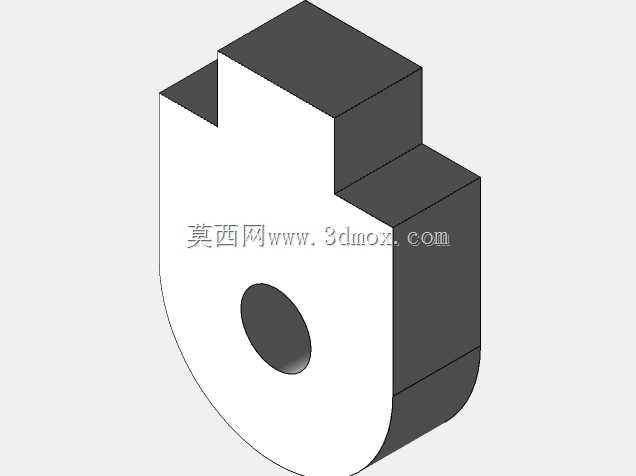

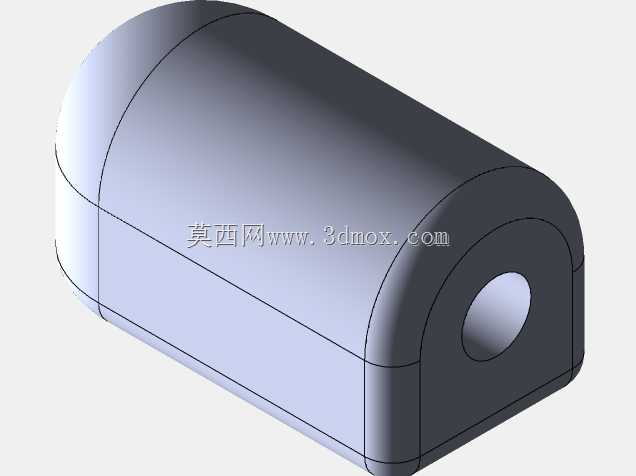

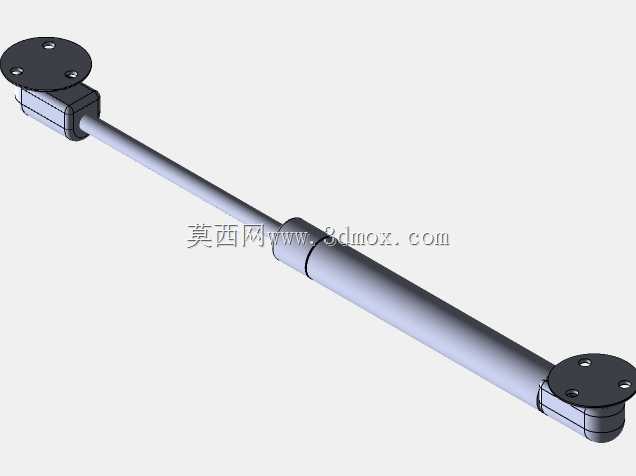

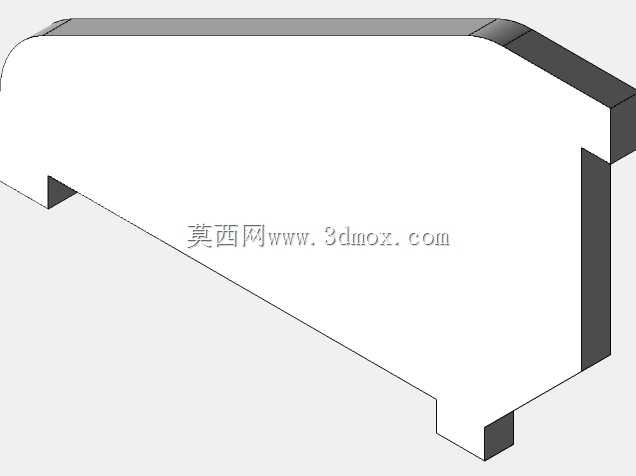

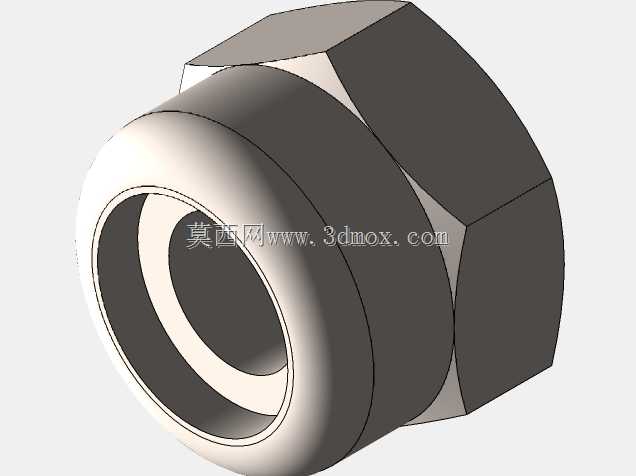

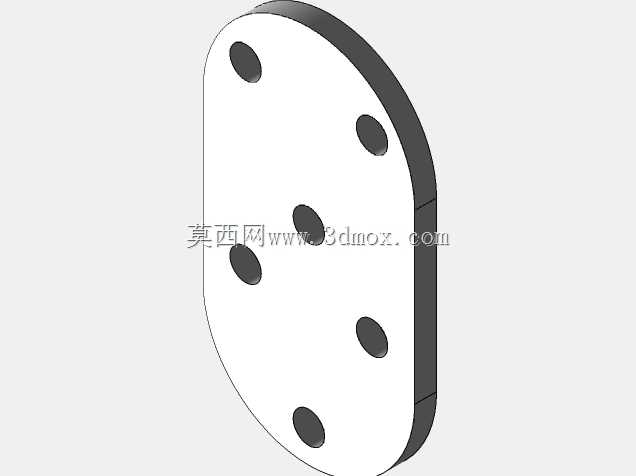

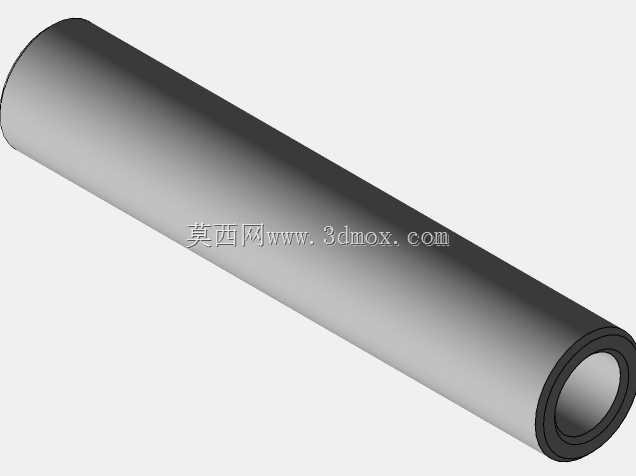

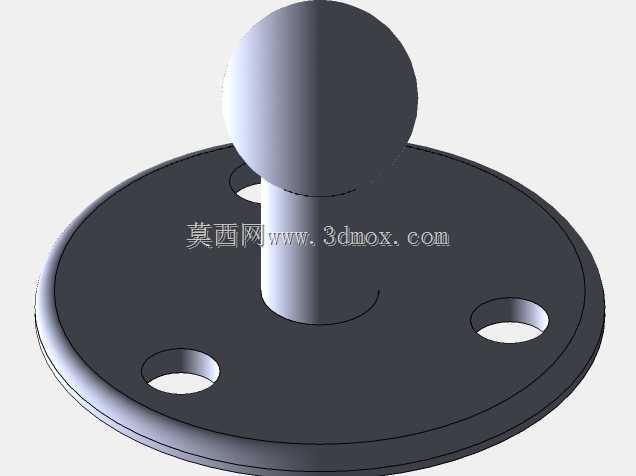

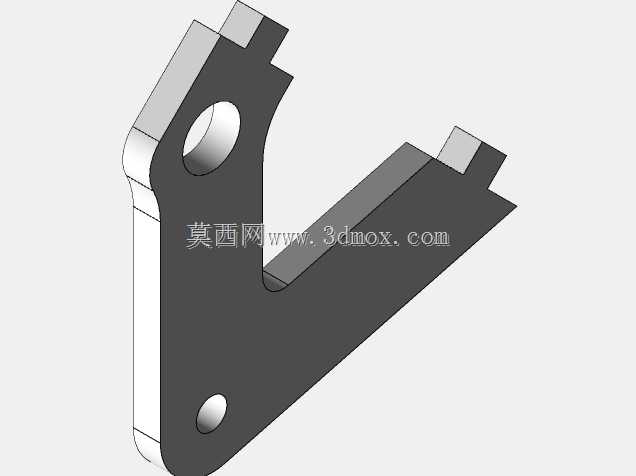

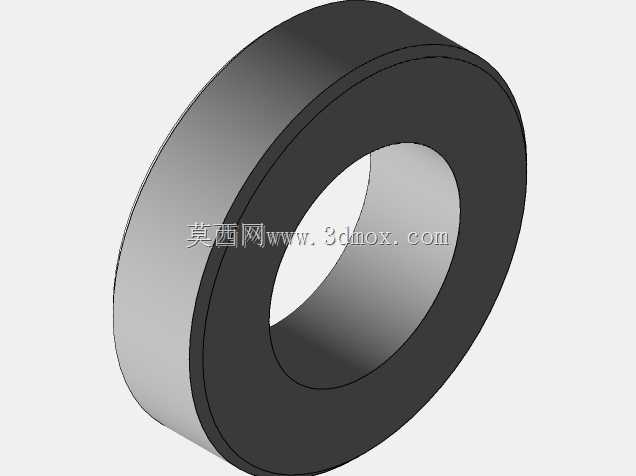

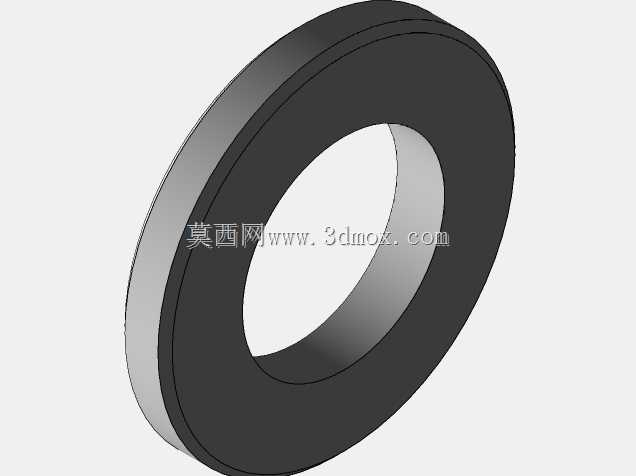

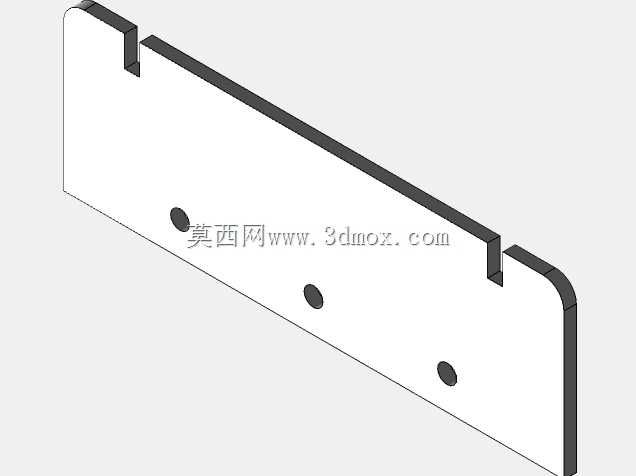

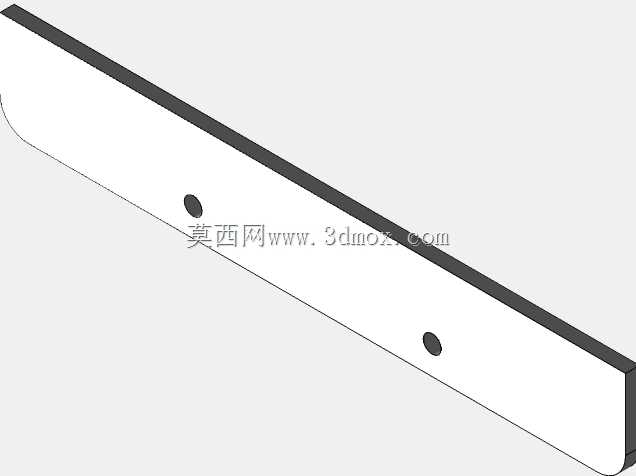

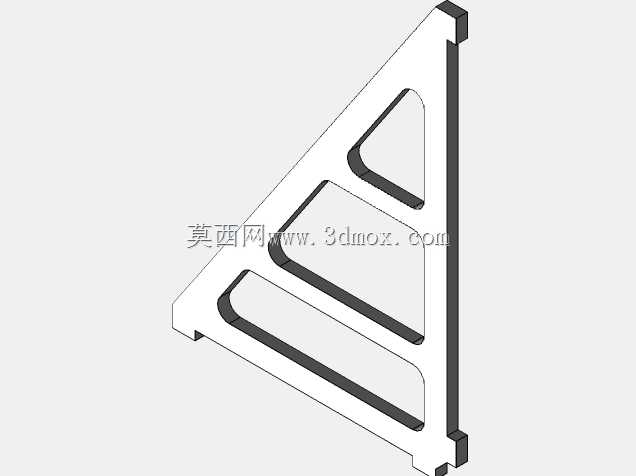

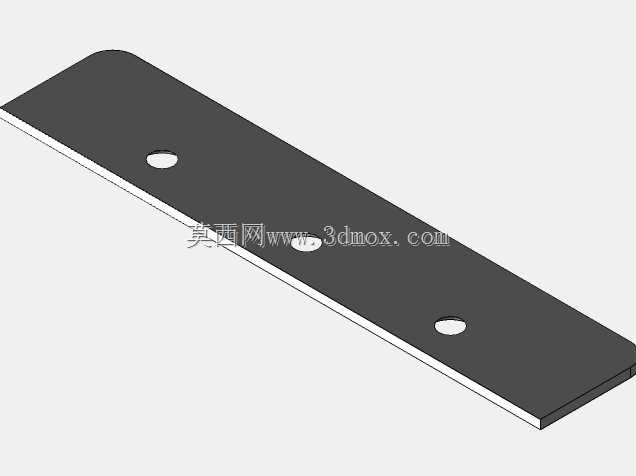

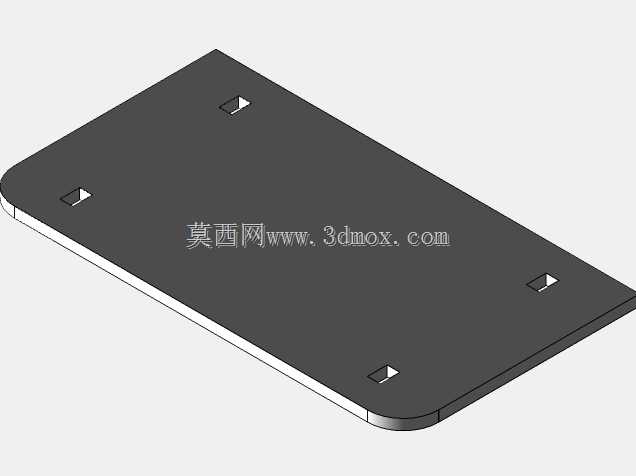

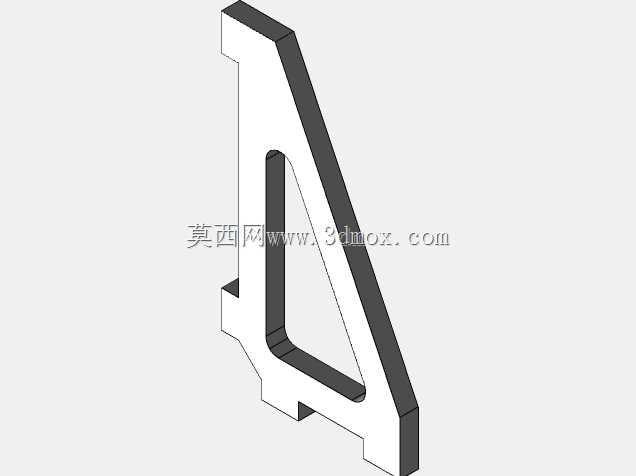

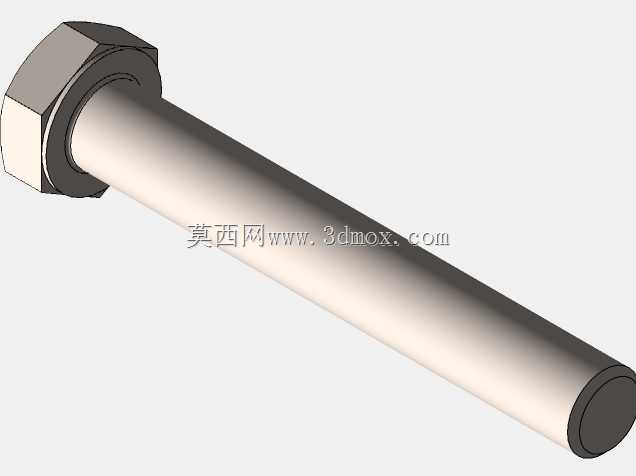

这款砂带打磨设备的设计初衷，是填补小型加工场景下灵活磨削作业的设备缺口，日常在五金维修工位、小型零件加工车间、刀具修磨点位都能见到这类设备的身影，它不需要占用大面积的安装场地，也无需配套复杂的气源或液压管线，接电即可投入作业，适配多场景下的零散磨削需求。从结构布局来看，设备采用框架式镂空安装底板作为承载基体，底板上预留了多组规则排列的安装槽孔，既可以通过螺栓将整机固定在工作台面，也能根据作业需求调整驱动单元、张紧轮组、接触轮组件的相对位置，适配不同周长规格的砂带安装，安装边界可根据使用场景灵活调整，常规作业状态下整机横向占用空间不足半米，纵向高度可根据操作习惯调整扶手与接触轮的相对高度，适配站姿操作的人机工程要求。驱动单元直接布置在机架侧端，动力输出轴直接连接主动砂带轮，省去了额外的传动链路，减少动力传递过程中的损耗，主动轮与前端接触轮、上端张紧轮共同构成三角砂带支撑结构，张紧轮配套有快调手柄，无需额外工具即可快速完成砂带的张紧度调节与更换作业，更换不同目数的砂带就能完成粗磨去毛刺、精磨抛光、刀具开刃等不同精度要求的作业。前端的接触轮采用硬质耐磨材质制作，轮面做了防滑处理，作业时可以将工件抵在接触轮位置完成定压磨削，也可以利用砂带的悬空段完成异形曲面的仿形打磨，适配不同外形工件的加工需求。侧端配套的可调式工件托架可以根据磨削角度调整倾斜位置，修磨刀具类工件时可以依托托架稳定控制进给角度，避免手持工件出现角度偏移导致的刃口磨削不均问题。机架上的扶手结构方便作业时稳定扶持设备，也可以在需要移动设备时作为提拉点位，整机的配重经过合理分配，驱动端重量占比接近整机六成，固定安装时可以降低整机的振动幅度，无需额外浇筑安装基础就能保证磨削作业时的稳定性，手持移动作业时也能保持重心平稳，不会出现头重脚轻的操控问题。设备的所有转动轮组都配套了密封轴承，日常作业时金属碎屑、打磨粉尘不易进入轴承内部，减少日常维护的频次，张紧结构的调节螺杆做了防尘处理，长期在多粉尘的打磨环境下使用也不会出现调节卡滞的问题，适配打磨作业的恶劣工况环境。
