工业管路配套立式分体泵组结构设计

在工业流体输送场景中，这类立式分体泵常被布置在厂房管廊下层、水处理车间泵区或是化工装置的介质输送工段，区别于卧式泵的横向占地需求，立式结构能充分利用垂直空间，在场地受限的技改项目或是紧凑布局的新建产线中优势明显。从实际用途来看，该泵组主要承担带压流体的输送任务，可适配清水、轻度腐蚀性工业介质等不同工况，通过进出口管路与上游储罐、下游工艺设备连通，维持整个流体回路的压力与流量稳定。

从结构设计思路上，采用分体式布局将动力端与泵体端做模块化拆分，动力端的回转部件与泵腔的过流部件独立装配，日常检修时无需拆解整套进出口管路，仅需拆分连接段即可完成易损件更换，大幅降低运维阶段的停机时长。泵体与电机的同轴度通过中间连接架的加工精度保证，安装时仅需校准连接法兰的端面跳动即可满足运行要求，避免了长轴传动带来的挠曲变形问题。

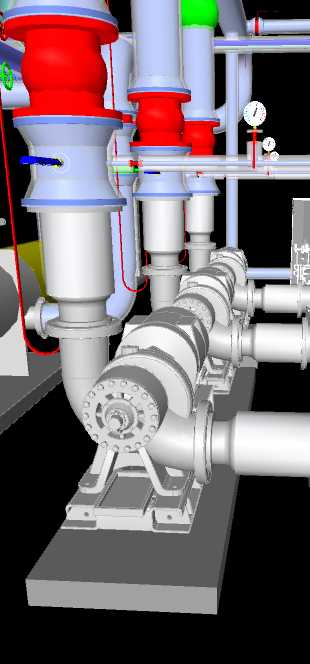

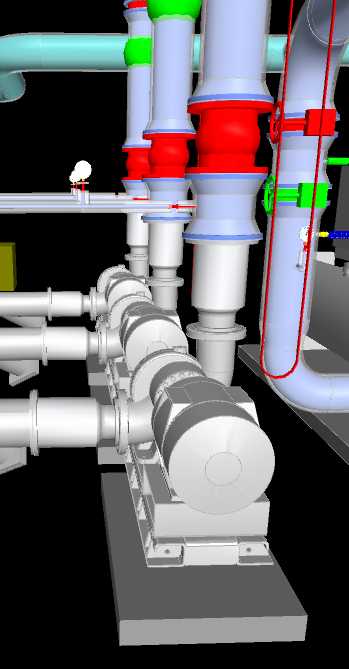

观察该模型的安装边界，泵组底部预留了整块共用安装底座，底座上开有对应地脚螺栓的固定孔位，安装时需匹配混凝土基础的预埋螺栓位置，底座与基础之间需加装减震垫以抵消运行时的回转振动。进出口端的法兰接口采用标准管路对接尺寸，旁侧预留的辅助管路接口可接装压力检测、密封冲洗等附属管线，不同颜色的管路分别对应主输送回路、冷却回路、密封回路，现场布管时可直接参照模型的排布走向做管线综合，避免出现管路碰撞、操作空间不足的问题。

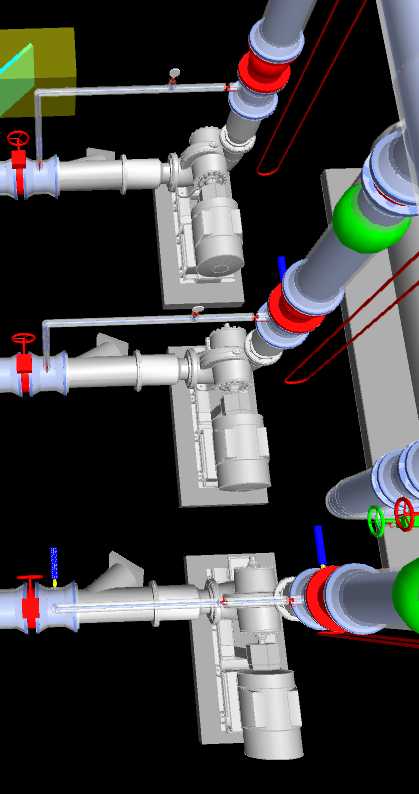

从功能特性来看，该泵组的立式布局让泵腔处于低位，启动前无需额外灌泵即可实现自吸？不对，该结构为端吸立式布局，需保证进口液位满足汽蚀余量要求，模型中泵体进口采用水平侧向接入，出口垂直向上接入上层管廊，这种走向能减少管路弯头数量，降低沿程阻力损失。泵组旁侧的红色管线为回流管线，可在出口压力超限时做回流泄压，绿色部件为管路上的快装固定支架，可在管路热胀冷缩时提供一定的位移补偿，避免应力直接作用在泵体法兰上导致密封泄漏。建模时对泵体的叶轮腔、密封腔、轴承位都做了等比例还原，结构设计人员可直接参照该模型做泵区的布局深化，核对设备与周边管路、桥架、检修通道的安全距离，选型人员也可通过模型直观了解设备的安装尺寸，提前核算基础承重、管路载荷等参数，避免现场安装时出现尺寸 mismatch 的问题。
