双通路弹簧控氧呼吸阀结构设计

该阀体主要面向医用呼吸供氧、便携制氧设备及配套软管输氧场景，核心作用是在患者通过软管吸气时自动开启氧气通路，呼气或管路压力波动时及时阻断或调节气流，避免氧气无效泄漏，同时降低呼吸阻力，提升供氧过程的稳定性与舒适度。双接口布局可同时对接两路供氧支路或主辅管路，便于在制氧机、湿化罐、呼吸面罩之间实现分流与汇流，减少外接三通接头数量，也能在紧凑设备内部缩短管路长度、降低流阻。

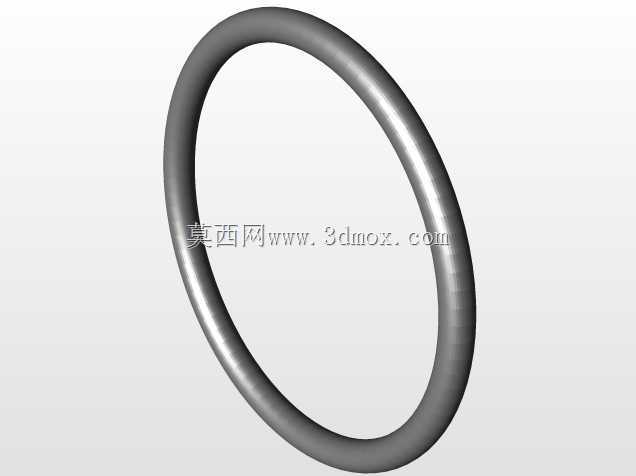

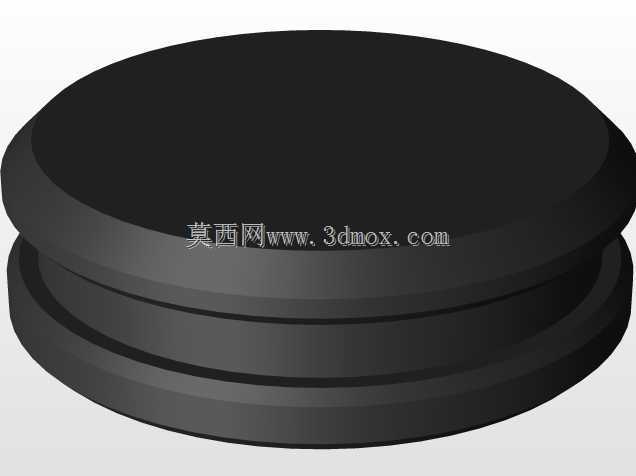

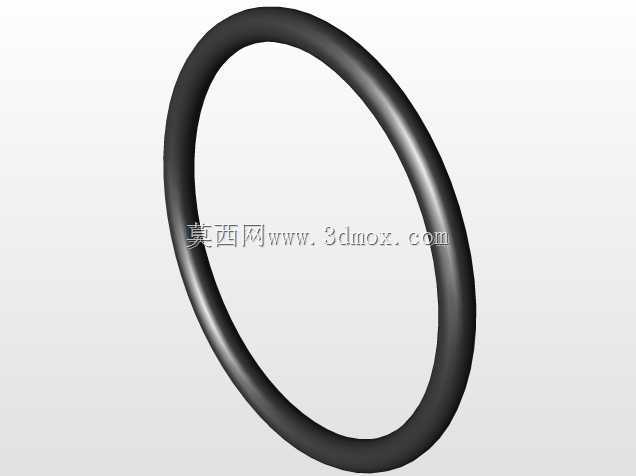

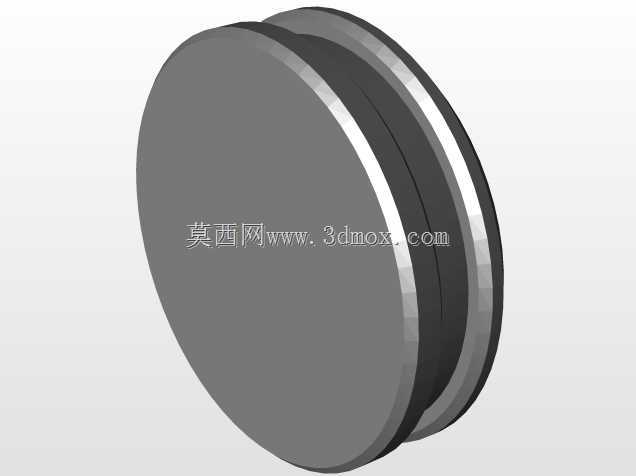

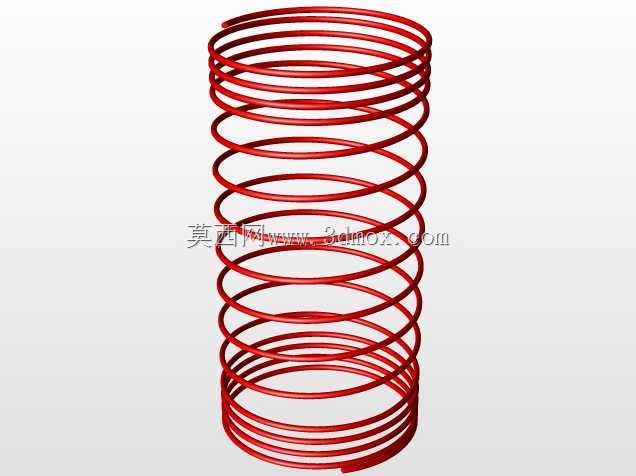

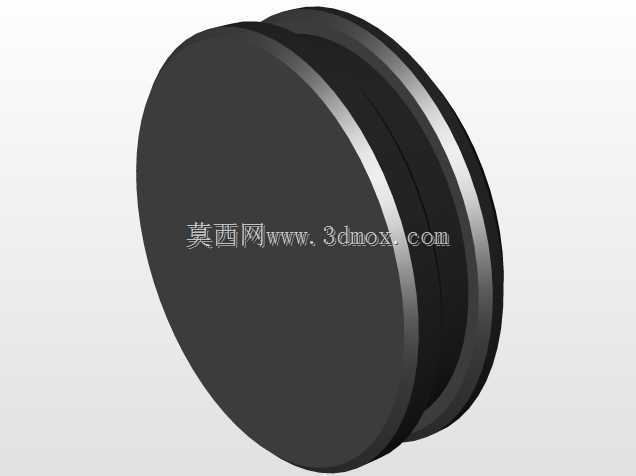

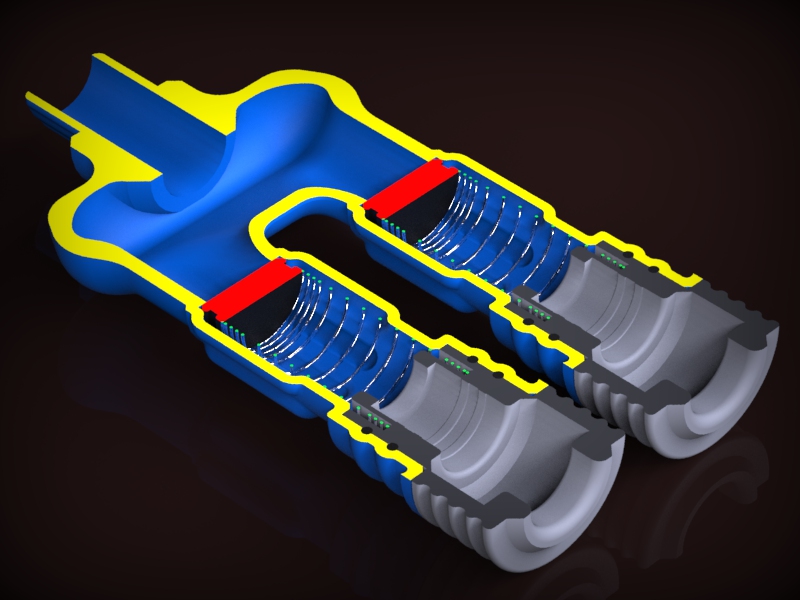

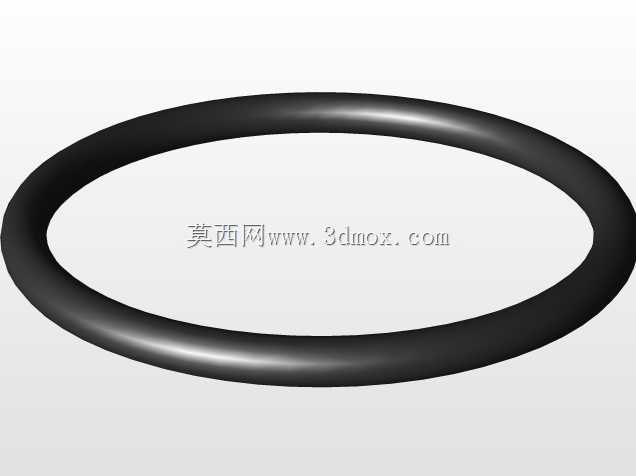

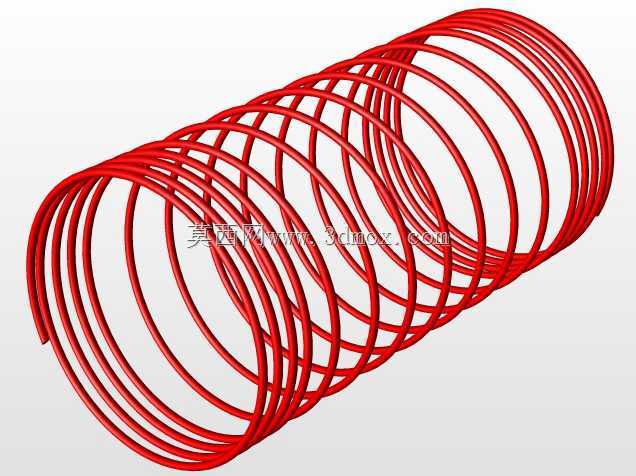

结构上由阀体、盖体、橡胶控制器、弹簧及密封件组成。弹簧作为气流控制的核心执行元件，直径取20mm，自由长度20mm，杆端弹簧直径控制在0.2至0.3mm之间，可在吸气负压产生时发生设定变形，推动橡胶控制器开启阀口；当负压消失，弹簧推动控制器复位，依靠密封件切断通路。橡胶控制器的型面与阀口配合需兼顾开启灵敏度与关闭密封性，过大会增加吸气阻力，过小则容易在低压差下关闭不严。密封件在装配时先压入阀体对应槽位，再依次安装控制器、弹簧和盖体，这种顺序可避免橡胶件被剪切或偏装，也便于后期维护时拆解更换易损件。

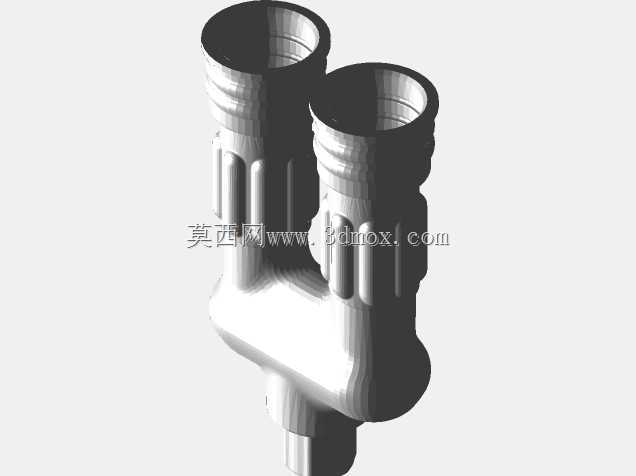

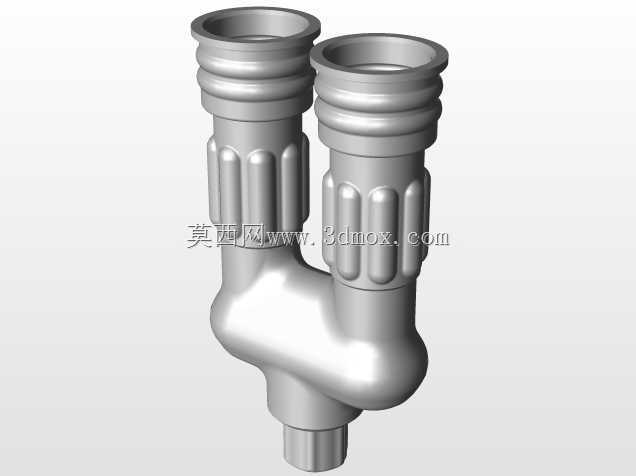

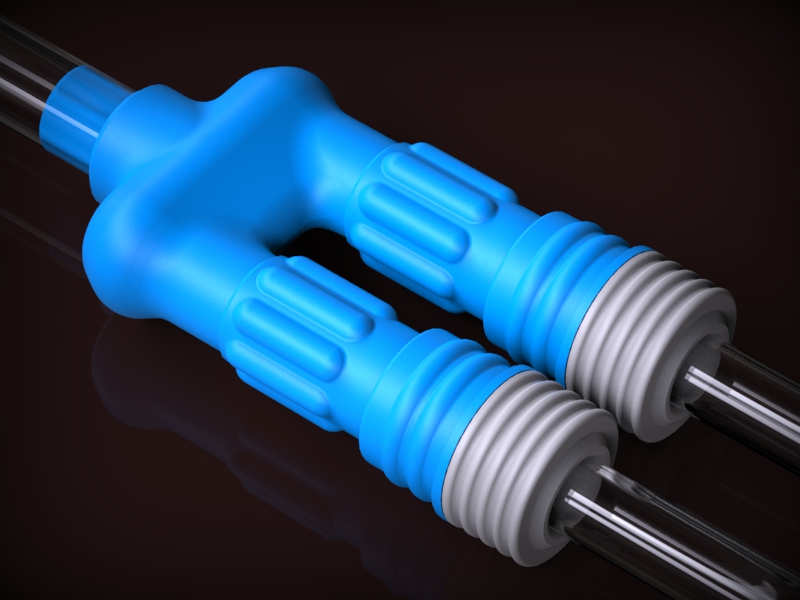

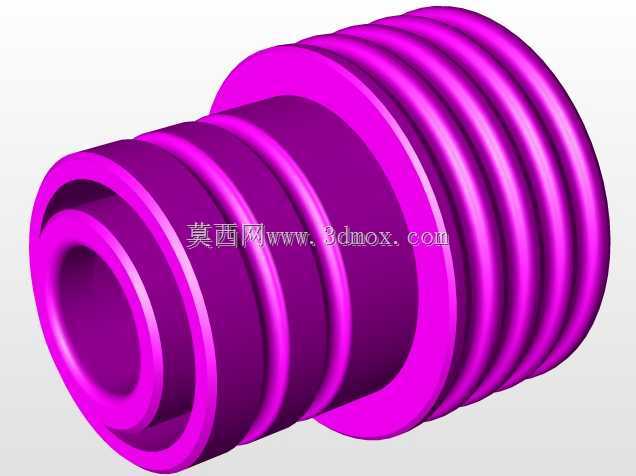

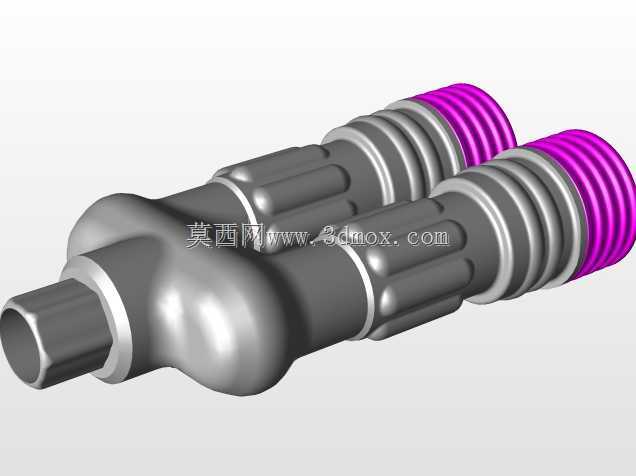

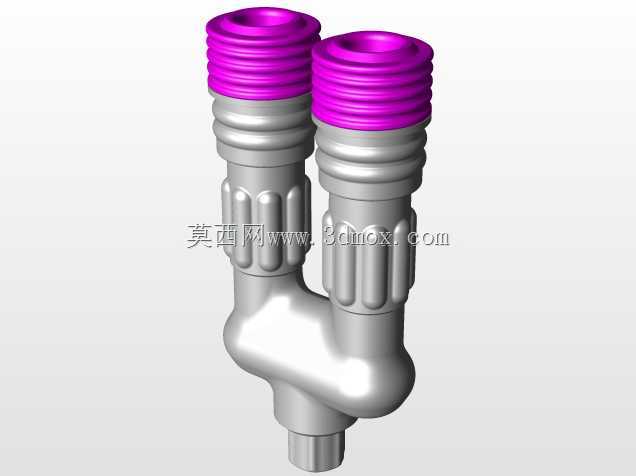

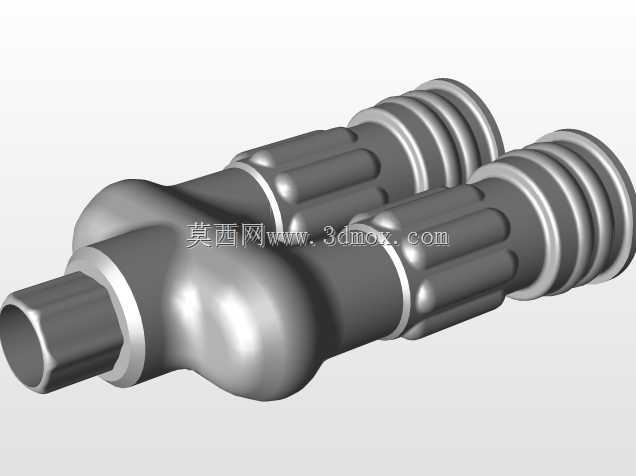

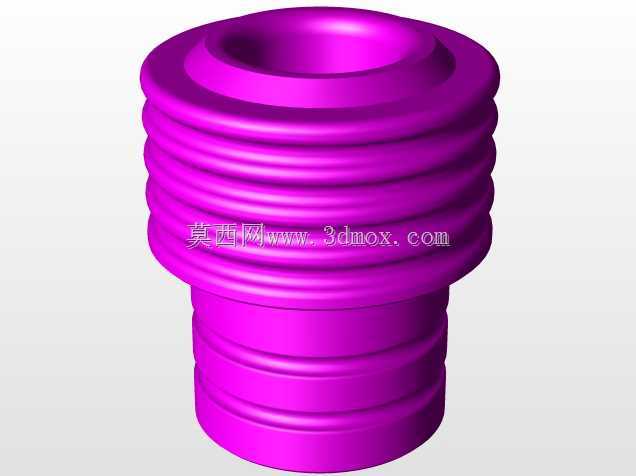

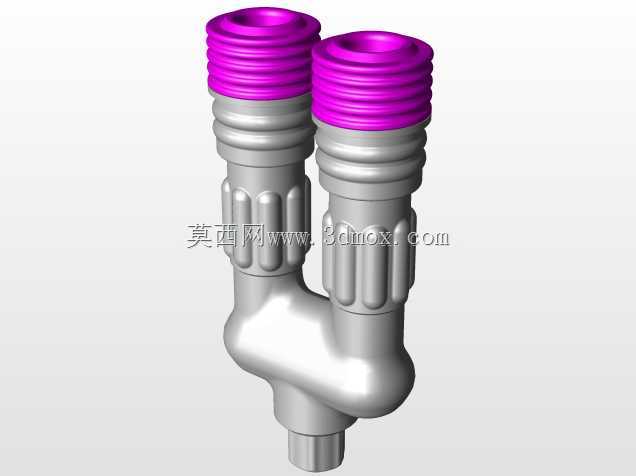

外形方面，主体采用Y型双通结构，两个上接口带有环状防滑肋，用于与柔性软管过盈插接，肋条数量和深度直接影响拔脱力与密封可靠性；下部单接口用于接入主供氧管路。整体轴向与径向尺寸控制在小型呼吸配件可接受范围内，安装边界需预留软管弯曲半径和手指插拔空间，尤其在设备面板附近布置时，应避免接口与壳体、线束发生干涉。阀体表面的加强筋既提升注塑或机加工后的刚性，也为握持装配提供受力面。

从建模角度看，双接口同轴度、阀口密封面平面度、弹簧安装腔与控制器导向段的配合尺寸是关键。流道过渡处应尽量圆滑，减少锐角造成的气流噪声和局部阻力；弹簧腔需设置合理的限位台阶，防止弹簧压缩时偏磨。盖体与阀体的连接可采用卡扣或旋合形式，模型中需预留装配间隙并校核拆装行程。对于结构设计人员，该类阀件的选型与改型重点在于明确额定供氧流量、开启负压范围、接口管径及消毒耐受条件，再据此调整弹簧刚度、密封压缩量和流道截面，而不是单纯复制外观尺寸。
