镂空式方形钻孔定位工装模板

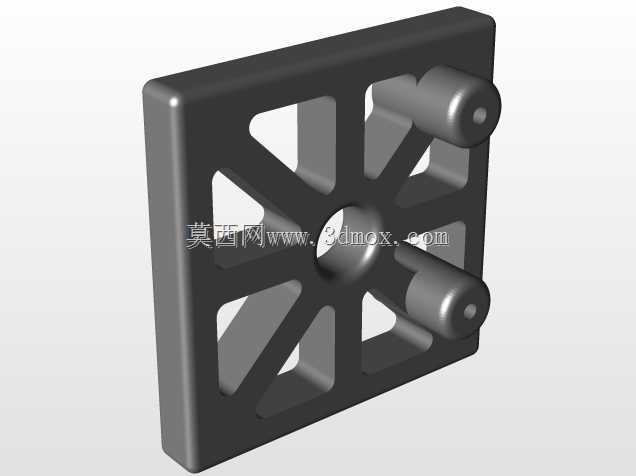

该钻孔模板属于机加工工序里的钻削定位工装，核心作用是在批量钻孔作业中约束钻头进给路径，保证工件上孔位的位置度与同轴度，省去逐件划线、打样冲的繁琐工序，在中小批量钣金件、型材件、小型铸件的钻孔工位十分常见。模板主体采用方形板式结构，板面做了放射状镂空设计，这种结构并非单纯减重：一方面能减少模板与工件的大面积贴合，避免切屑、切削液积存在贴合面造成定位翘曲，另一方面操作人员可透过镂空区域直接观察工件表面的对位标记，确认模板与工件基准边的贴合状态。板体中心设置带沉台的中心孔，可作为与工件定位销配合的主定位基准，也可作为中心孔钻削的导向通道；板体一侧伸出两根同轴布置的圆柱导向柱，柱端带小直径定位凸台，可直接插入工件预制的定位孔内，实现模板的快速装夹定位，无需额外压板即可限制模板的平面窜动。从结构边界来看，方形板体的四边可作为与工件侧边对齐的辅助基准，在没有预制定位孔的工件上，可通过靠边定位快速确定孔群位置；两根导向柱的伸出长度需匹配工件总厚度，保证柱端凸台完全卡入工件孔内时，模板板面与工件表面留有均匀间隙，防止钻削过程中模板与工件发生刚性磕碰。设计这类钻模时，首先要依据工件孔位公差确定导向部位的配合精度，导向柱与工件定位孔的间隙需控制在孔位公差的三分之一以内，避免间隙过大造成定位偏移；板面镂空的筋条宽度要兼顾刚性与排屑空间，筋条过窄会在钻头多次触碰后出现变形，过宽则会遮挡排屑路径。模板的厚度选择需匹配钻头的导向行程，过薄会导致钻头切入时导向不足，过厚则会增加钻头空行程、加剧导向部位磨损。实际使用中，该模板可直接搭配台钻、手持电钻完成作业，也可安装在钻床工作台上作为专用快换工装，针对同系列不同孔距的工件，仅需更换对应导向柱位置的模板即可完成换型，无需重新调整钻床主轴坐标。板体的镂空筋条同时充当了加强筋，放射状布局让各个方向的抗弯强度趋于一致，即使在单侧施力钻孔时，板体也不会出现明显翘曲，长期使用后孔位精度保持性优于实心板式钻模。
