仿生镂空骨架四旋翼飞行器结构设计

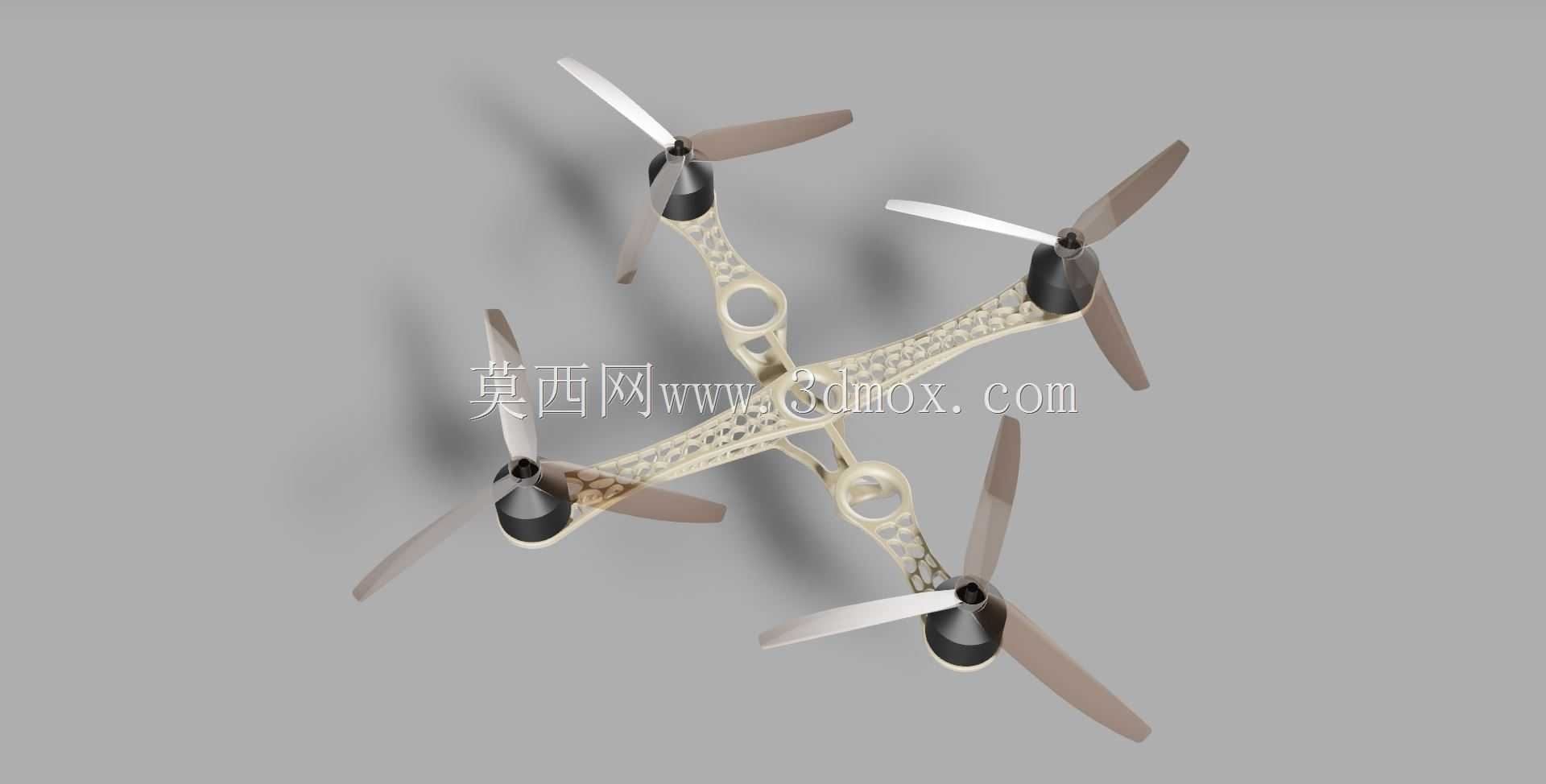

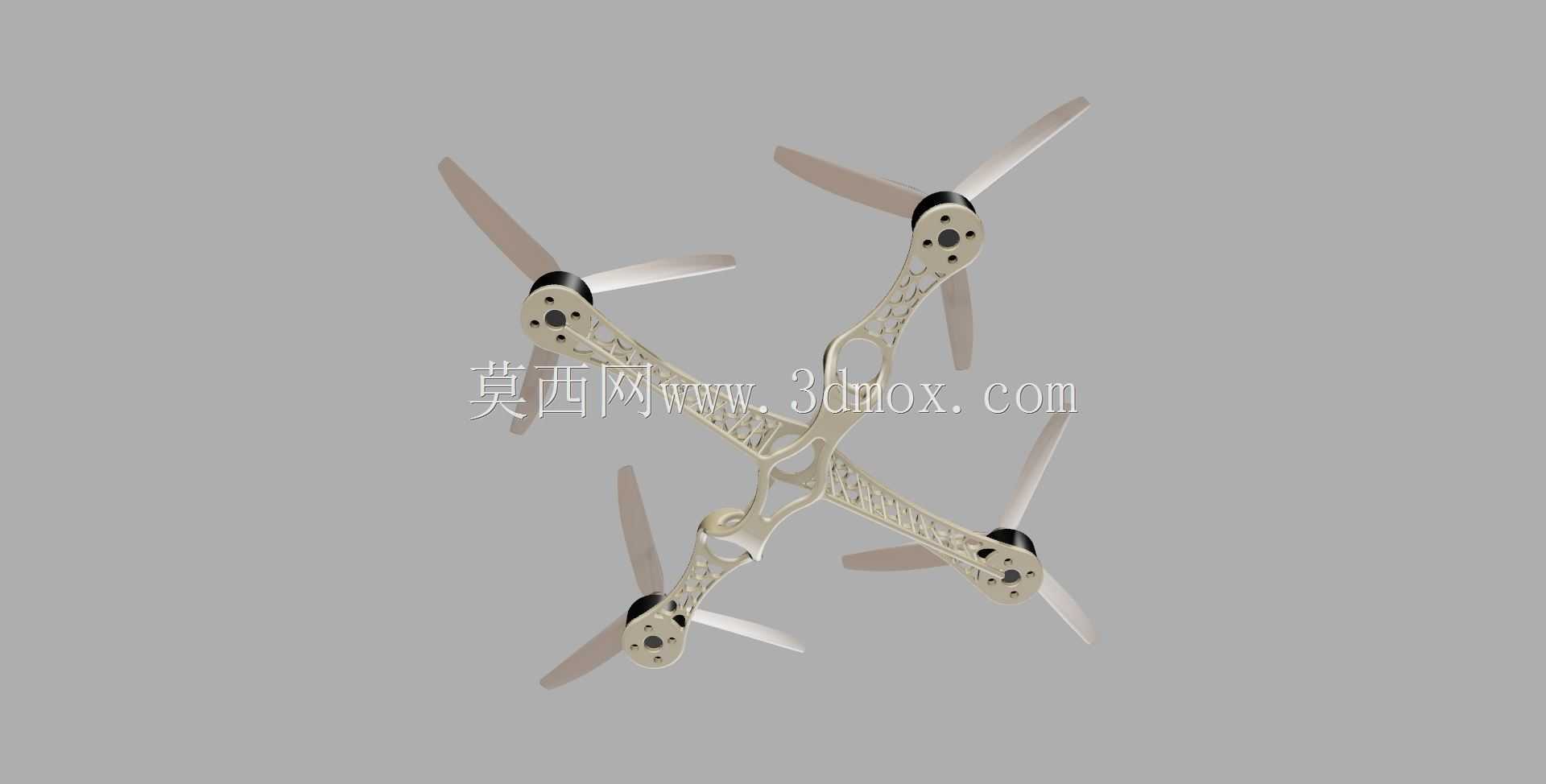

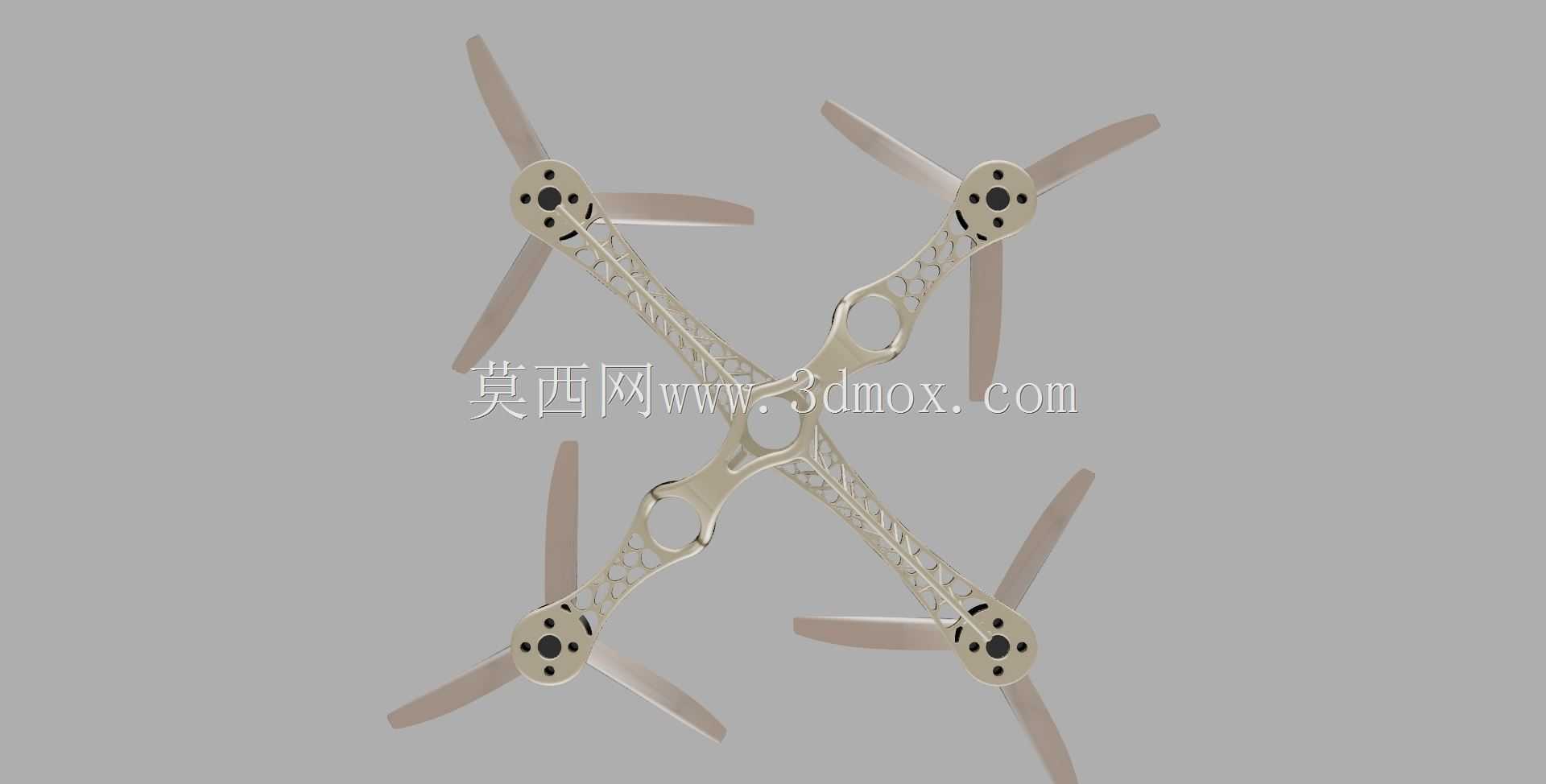

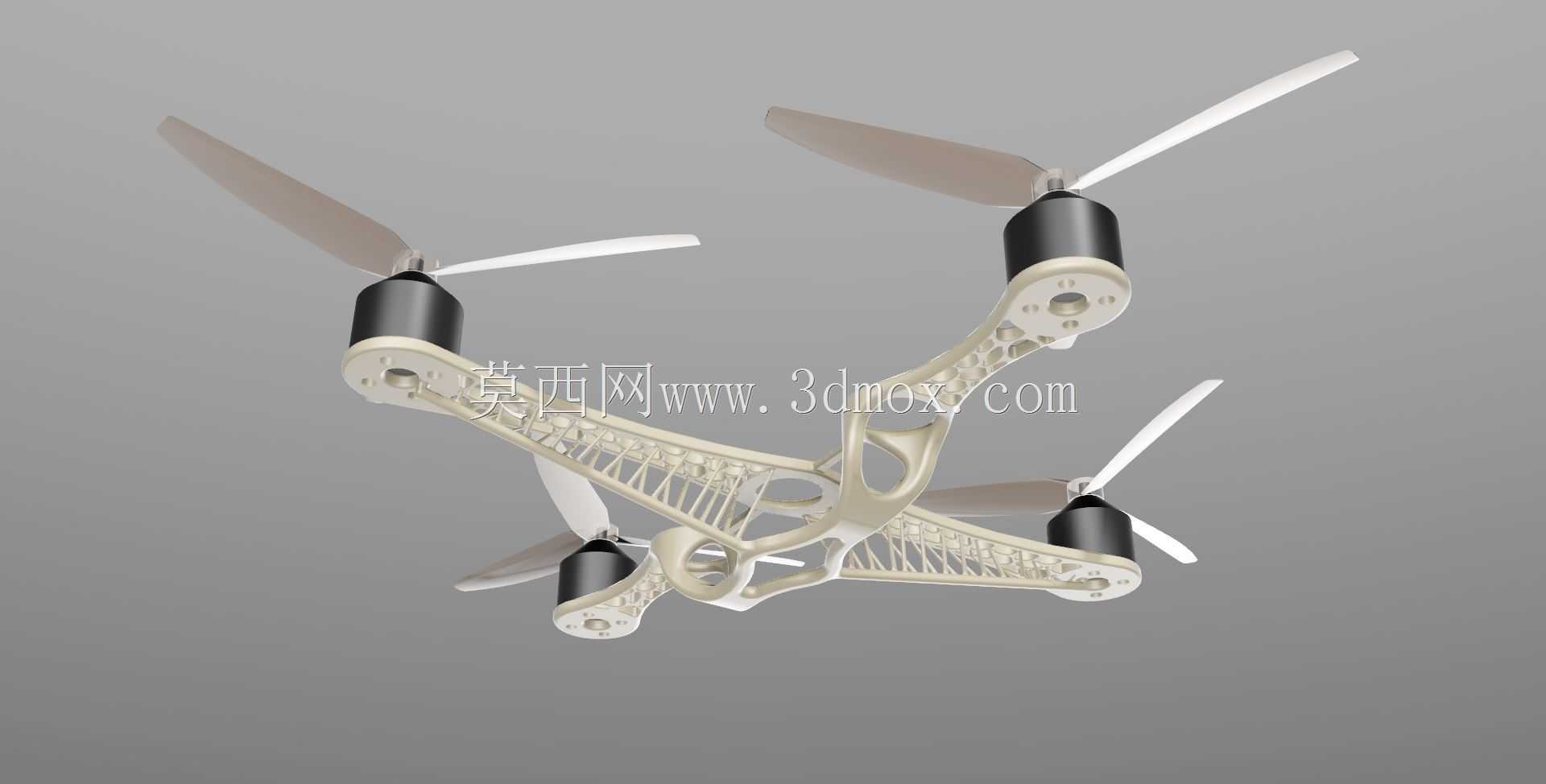

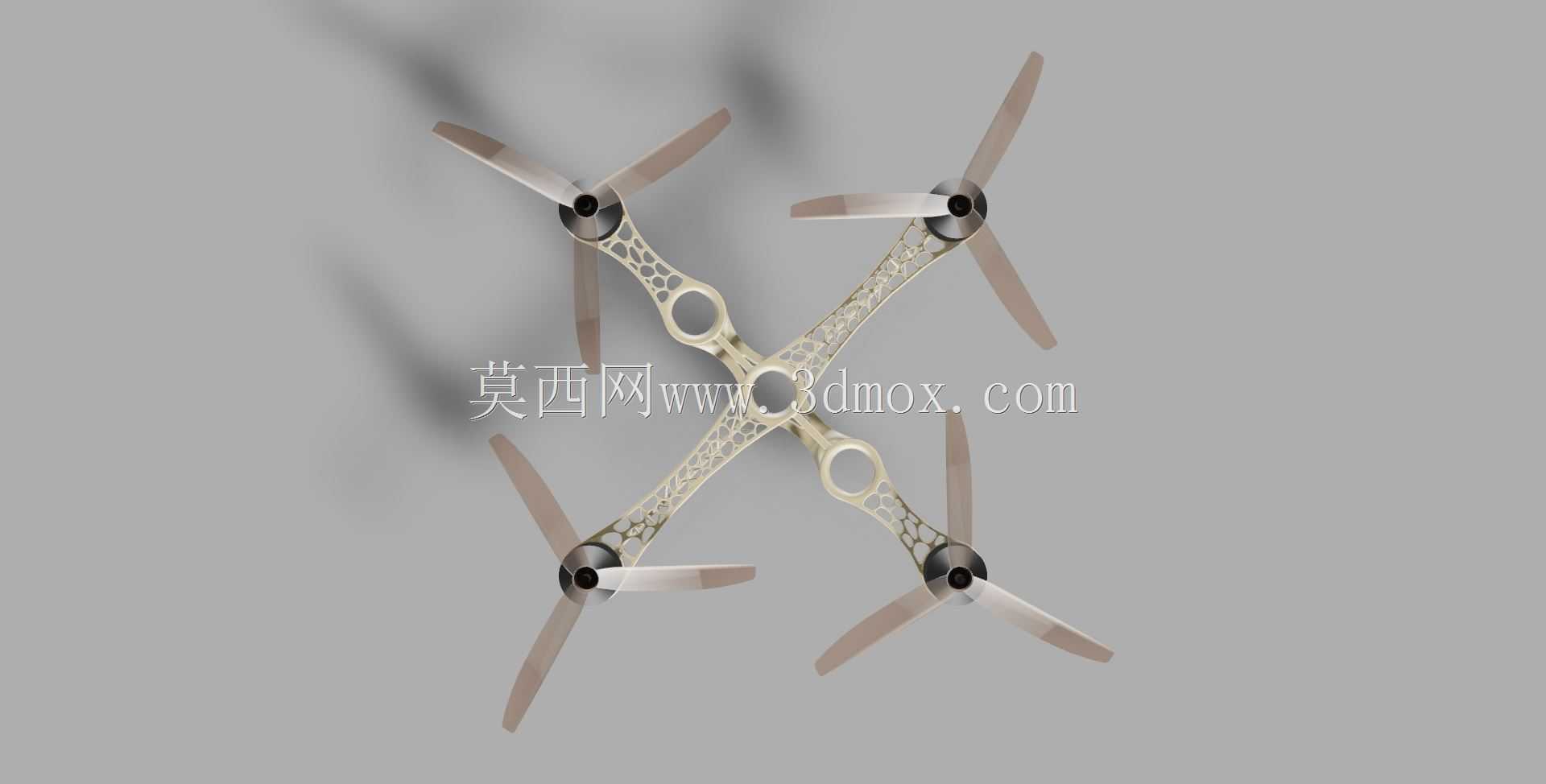

该结构以四旋翼交叉布局为基础，将传统封闭或板式机架替换为仿生骨骼式承力框架，重点不在外观造型，而在传力路径、装配边界与旋翼工作空间的重新组织。四个机臂沿中心向外伸展，末端布置电机安装座，桨叶旋转平面与机身保持确定高度差，可避免下洗气流直接冲击主梁，同时为电调、接线和紧固件留出操作空间。中心区域设置上下贯通的环形安装位，可用于布置飞控、电池绑扎或任务载荷，其轮廓不是装饰性开孔，而是兼顾减重、走线和局部刚度的结构结果。

从实际使用看，这类骨架式机架更适合低空验证、教学实验、视觉搭载和轻量化巡检场景。相比整块板材切割的机身，镂空杆件在迎风面积上更小，乱流环境中能够降低部分风阻；但杆件截面变化频繁，设计时必须关注节点处的应力集中，尤其是机臂与中心环连接的过渡段，不能只按视觉效果抽壳或减料。电机座孔位、桨叶避让半径和相邻旋翼间距需要协同确定：间距过小会加剧气动干扰，过大则增加臂长和弯矩，整机悬停效率与结构重量都会受到影响。

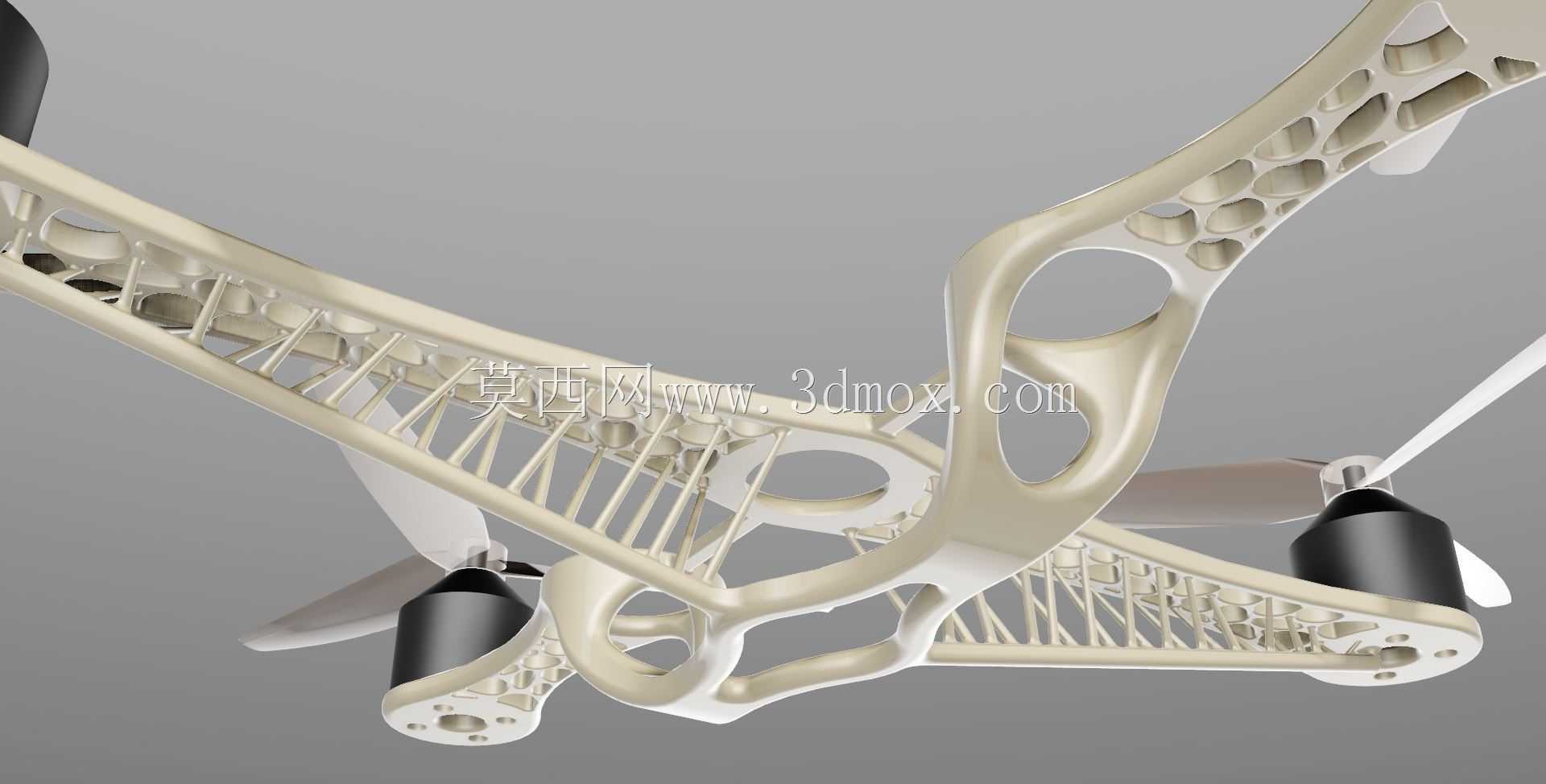

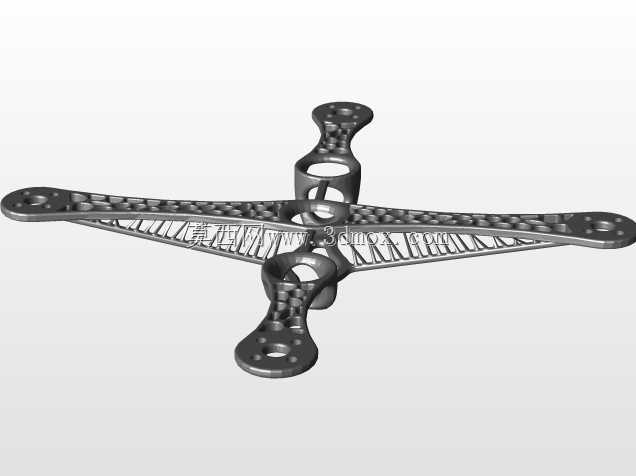

设计思路上，骨架并非简单把实体挖空，而是把材料布置在主要受力方向。机臂承受电机拉力、扭转载荷和着陆冲击，截面应保留连续的抗弯、抗扭轮廓；中心环负责把四组拉力汇交并传递给电池或挂载区域，节点过渡宜采用渐变加强，而不是突然变截面。镂空孔洞的形状、数量和排布要服务于减重目标，同时保证打印或加工后不出现薄弱筋条。若采用增材制造，杆件方向、支撑去除和孔位后处理都会影响最终装配精度，模型中应预留可修配的安装面。

尺寸边界方面，四旋翼的外包络由旋翼直径决定，机身投影应控制在桨盘内侧，防止高速旋转时与骨架或线缆干涉。电机安装座需匹配常见电机的孔距和螺钉规格，底部保留螺母沉位或扳手空间；中心挂载孔的位置应尽量靠近整机重心，减少电池偏移带来的配平负担。起落支撑若与骨架一体成型，要确认着陆触地点低于桨叶最低位置，并在臂端形成合理的缓冲距离。线缆沿骨架内侧走向时，应设置固定点或过线缺口，避免飞行中晃动进入桨面。整体建模时，可先确定旋翼轴线、重心平面和安装接口，再反向生成骨骼框架，这样得到的结构更贴近工程使用，而不是仅停留在概念造型层面。
