异形曲面塑料固定盖板结构设计

这款塑料固定盖板的设计原点，来自设备内部侧装空间的遮挡与紧固需求。在各类工业控制机柜、小型自动化设备的侧壁区域，常存在外露的安装孔位、线路接头或钣金拼接缝隙，既容易堆积粉尘造成接触不良，也可能因操作人员误触引发安全隐患，该盖板正是针对这类场景开发的防护固定构件。

从整体外形来看，盖板并非规则平板，而是带有连续渐变的弧形曲面，曲面弧度完全贴合所安装基体的侧壁轮廓，安装后可与周边壳体形成连续顺滑的外表面，不会出现突兀的凸起或缝隙。盖板主体采用工程塑料注塑成型，在保证结构刚性的同时控制整体重量，也能避免金属盖板长期使用后出现的锈蚀、边缘划漆等问题。

结构设计上，盖板内侧布置了多组定位柱与卡扣安装位，对应基体上的预设孔位，装配时可先通过定位柱完成预定位，再利用卡扣或紧固件完成最终固定，整个装配过程无需额外辅助工装，单人即可快速完成。盖板表面预留的沉孔设计，可让紧固件头部完全沉入盖板平面以下，不会突出外表面影响整体外观，也避免了突出部位勾挂线缆或划伤操作人员。

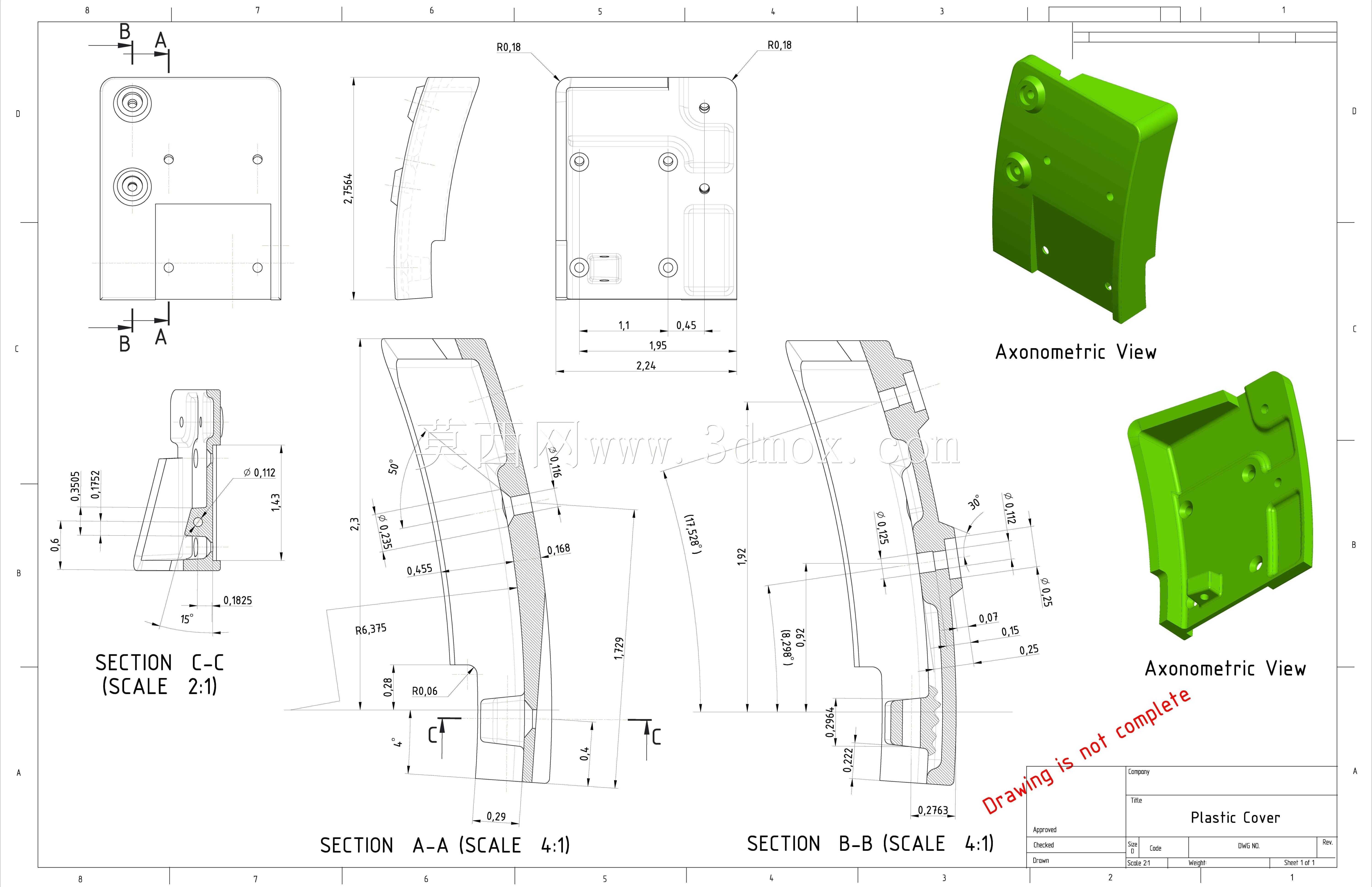

从图纸标注的尺寸边界来看，盖板的长宽尺寸适配常规小型设备的侧壁安装区间，厚度控制在兼顾强度与注塑成型工艺性的范围内，不同位置的壁厚做了均匀过渡处理，避免注塑过程中出现缩痕、翘曲等成型缺陷。多处剖面视图清晰展示了盖板内部的加强筋布局，加强筋沿着盖板受力方向与曲面走向布置，在不显著增加整体壁厚的前提下，大幅提升了盖板的抗弯折与抗冲击能力，即使受到外部意外碰撞，也不易出现断裂或永久变形。

在实际选型应用时，结构工程师可直接参考图纸中的安装孔位坐标与曲面轮廓数据，匹配自身设备的基体模型进行干涉校验，也可根据实际安装空间的需求，对局部卡扣位置、加强筋厚度做参数化调整。图纸中的轴测视图完整呈现了盖板正反两面的结构细节，剖面视图标注了关键位置的壁厚与装配间隙，能够为后续的模具开发、注塑工艺参数设定提供直接的尺寸依据，减少设计反复修改的成本。这类异形塑料盖板的设计思路，核心是在满足防护与固定功能的基础上，最大化兼顾外观一致性与装配便捷性，适配各类对内部结构防护有要求的设备应用场景。
