火箭发射载荷悬挂支撑托架结构

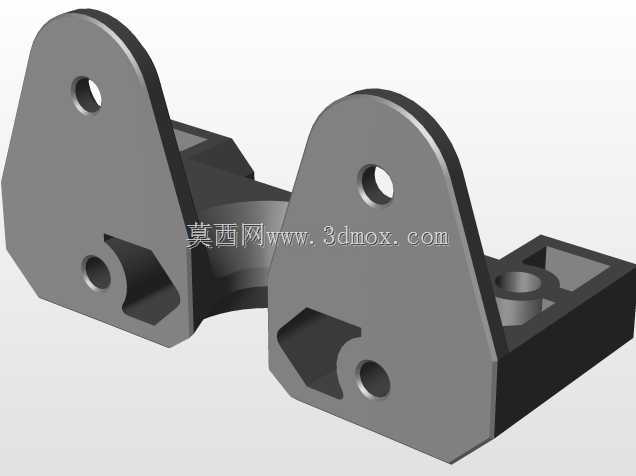

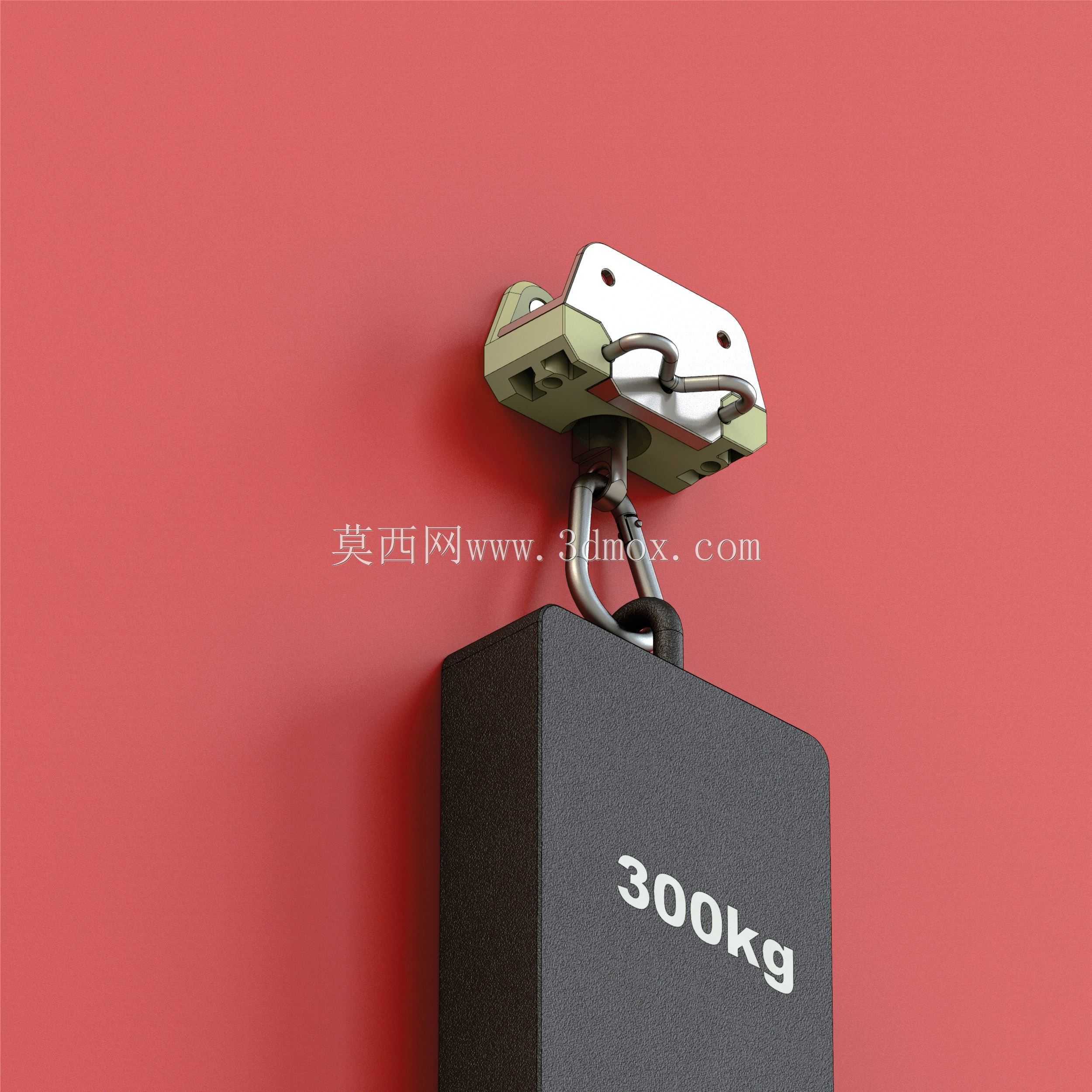

该支撑托架面向航天发射场景的载荷挂载需求设计，核心作用是在火箭发射准备阶段承载近300kg的外挂设备重量，同时将挂载载荷稳定传递至箭体主承力结构，避免局部应力集中对箭体薄壁结构造成损伤。从结构受力逻辑来看，设计阶段优先保障承力可靠性，没有为了追求轻量化过度削减构件壁厚，整体采用双侧立板加中部承力基座的布局，两侧带安装孔的耳板分别对应挂载点与箭体连接位，中部的镂空与槽型结构在不降低整体刚性的前提下，去除了非承力区域的冗余材料，兼顾了重量控制与结构强度需求。

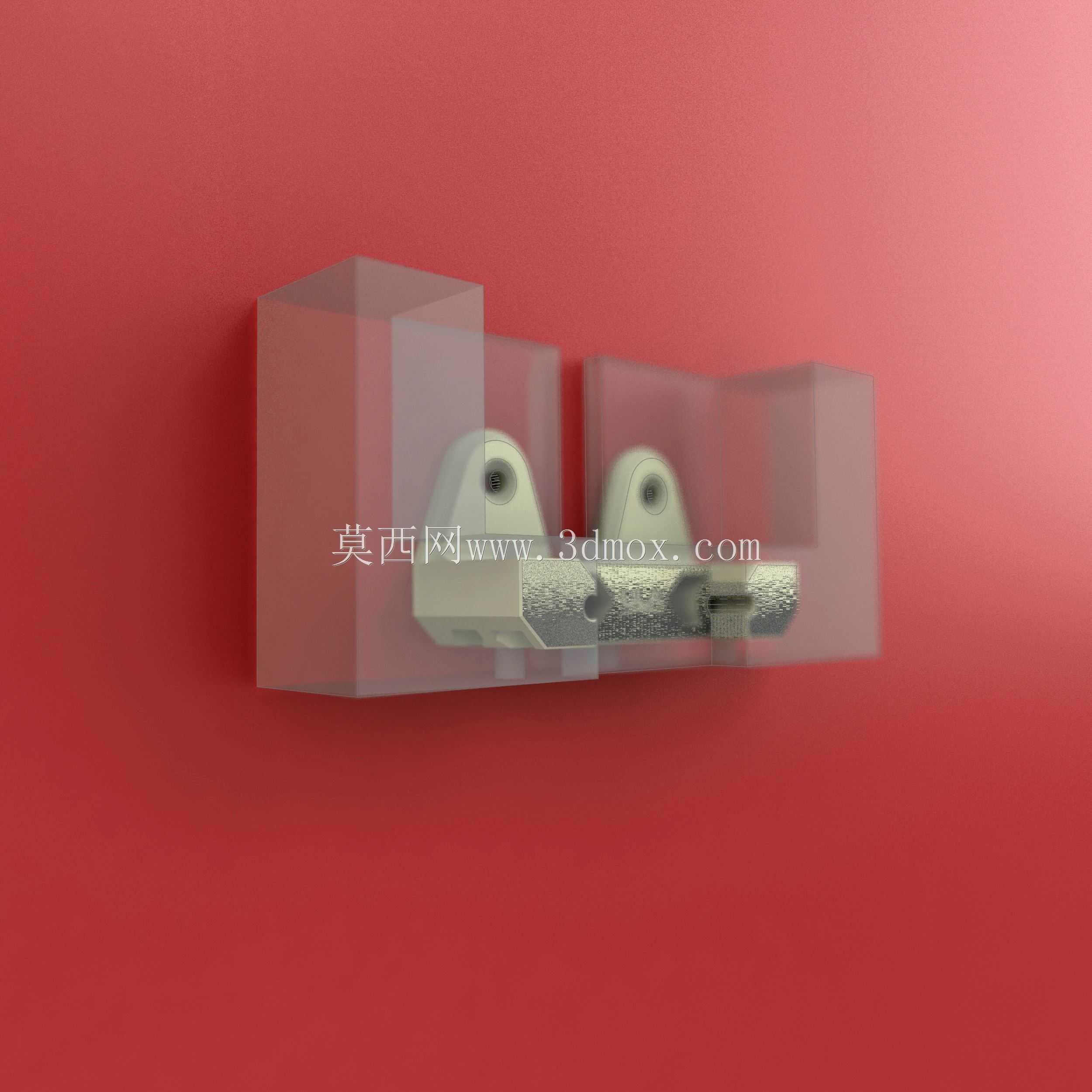

从安装边界来看，托架底部为平面贴合安装面，可直接贴合箭体预设的安装基准面，两侧耳板的同轴孔位用于穿装连接销轴，孔位的同轴度公差在建模阶段就做了约束，避免装配后出现附加弯矩。挂载端的孔位设置在靠近托架与箭体贴合面的位置，这种布局能大幅缩短载荷力臂，让挂载载荷以接近竖直的方向传递至安装面，尽可能减小偏心弯矩带来的支架弯曲变形，即使在发射阶段的振动工况下，也能避免挂载点出现异常位移。

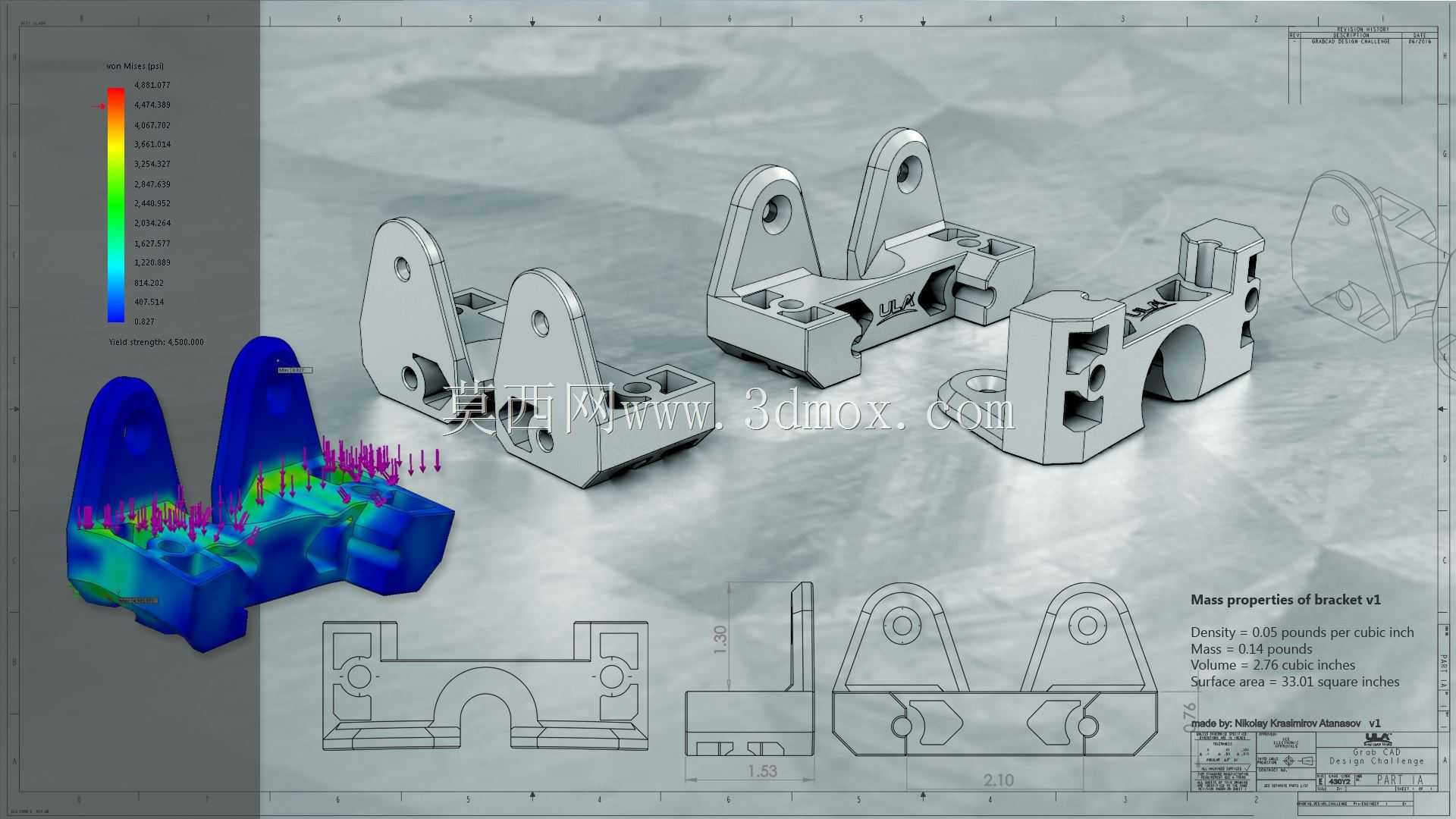

外形上整体为一体化机加工构型，没有多余的外凸结构，所有棱边都做了工艺倒角，既避免装配过程中划伤操作人员或线缆，也能降低应力集中系数。中部的异形槽结构一方面用于避让挂载设备的走线与接头，另一方面也可作为装配定位的基准特征，方便现场安装时快速对位。从有限元分析的应力云图可以看出，高应力区域集中在耳板孔周与中部承力筋的交接位置，设计时在这些区域做了局部加厚与圆角过渡，低应力区域则通过材料去除控制整体重量，最终的应力分布均匀，没有出现局部应力远超材料许用值的情况。

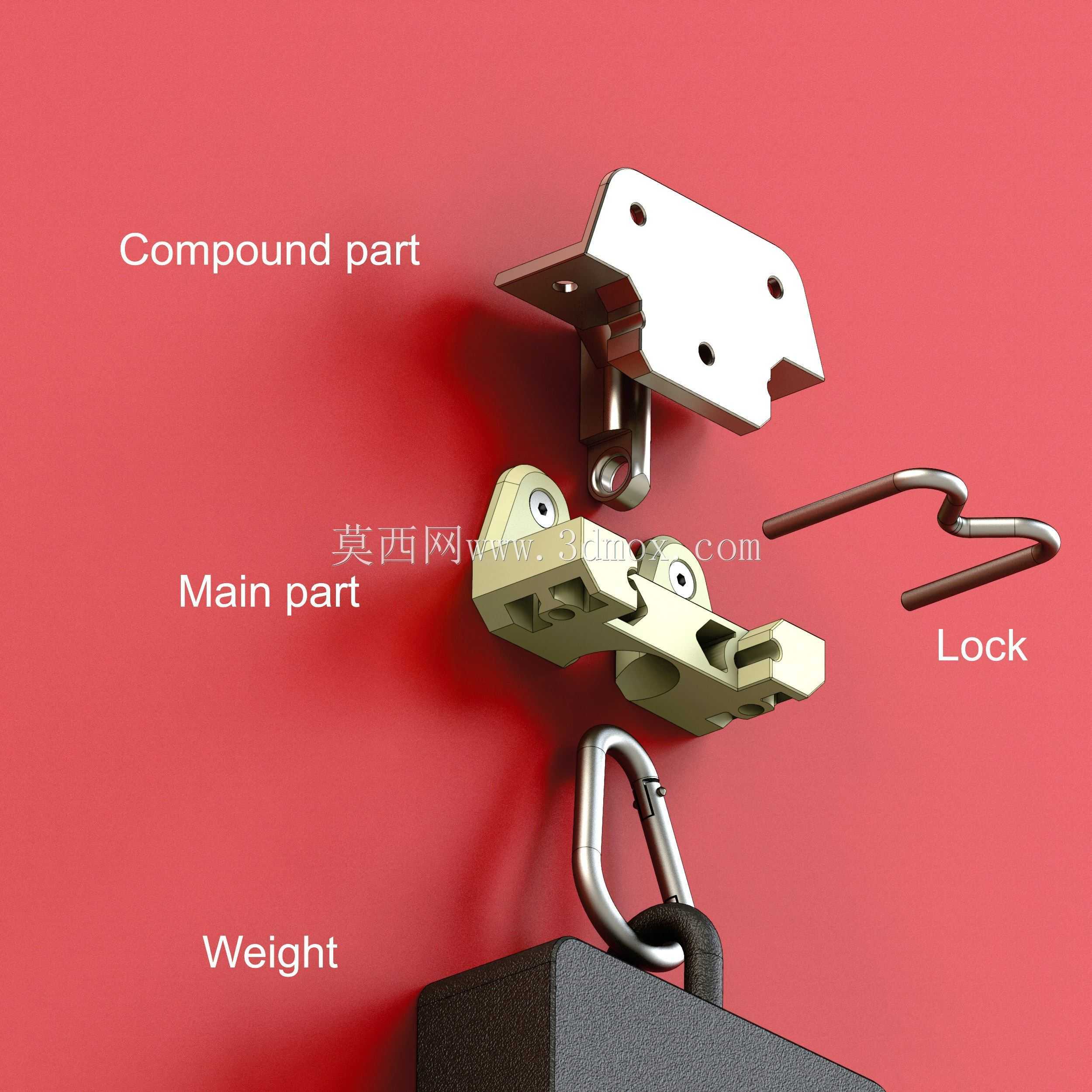

实际使用中，该托架可直接适配标准航天挂载接口，不需要额外加工转接件，安装时只需将底部基准面贴合箭体安装面，穿装紧固销轴后即可完成挂载设备的固定，整体结构维护简便，承力路径清晰，能够覆盖发射前地面静置、发射初期振动冲击等全工况的承载需求，也可作为同类重载悬挂支架的设计参考，其力臂控制、应力分散的设计思路可迁移至其他工业重载挂载场景。
