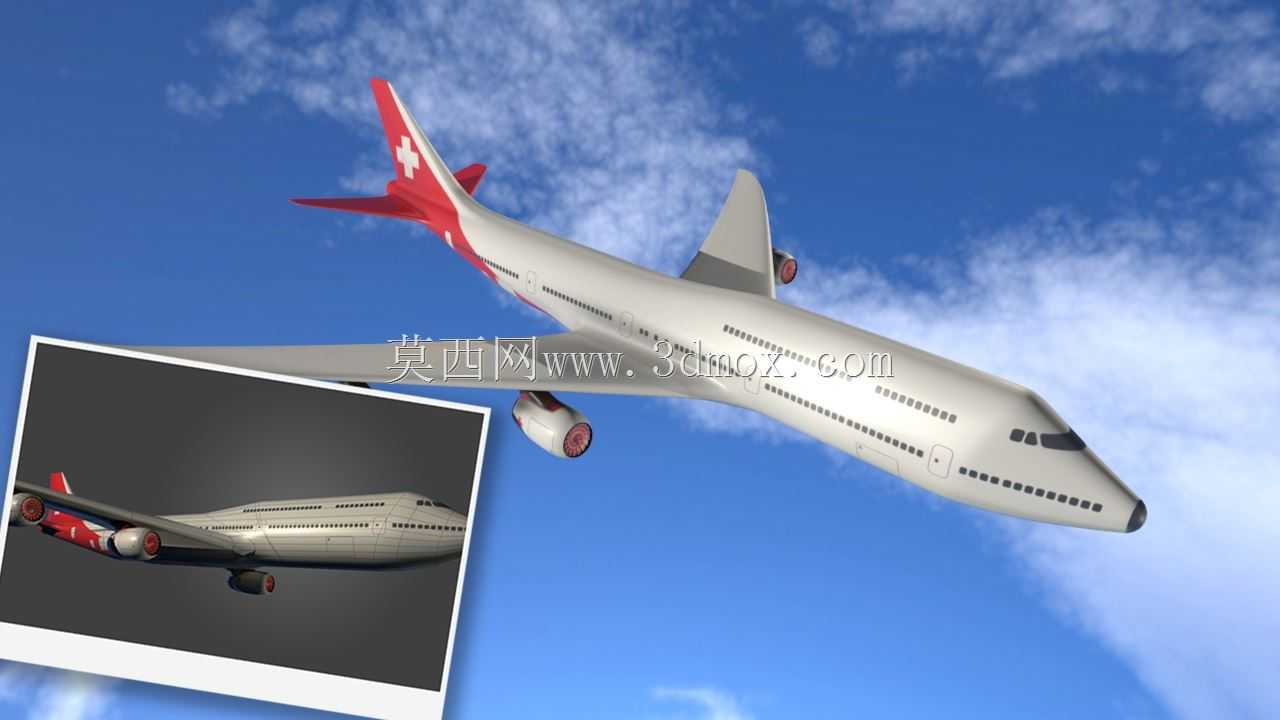

波音747宽体民用客机外观结构三维数模

该模型还原了波音747宽体客机的整机外观结构，建模过程中优先遵循民航客机的气动布局逻辑，首先确定机身的长细比参数，匹配宽体客机客舱布置所需的机身截面尺寸，保证机身筒段的曲率连续过渡，避免曲面拼接处出现曲率突变影响气动表现。机头部分的驾驶舱风挡曲面按照实机的视角倾角设计，保证风挡区域的曲面与机头蒙皮顺滑衔接，机头雷达罩的锥度匹配整机气动减阻需求，不会出现突兀的截面变化。机翼部分采用下单翼布局，翼根与机身的衔接区域做了翼身融合过渡处理，还原了实机的翼型剖面特征，机翼下方的发动机吊舱安装位置严格匹配实机的悬挂间距，吊舱与机翼的连接挂架结构做了简化还原，保证安装位置的相对尺寸准确，不会出现吊舱与机身、地面的干涉问题。尾翼部分采用常规尾翼布局，垂直尾翼的后掠角度、水平尾翼的安装位置都参考实机的气动配平需求设定，垂尾上的标识区域做了曲面贴合处理，保证标识与垂尾曲面完全贴合无拉伸变形。起落架部分的舱门轮廓、机轮组的相对位置都按照实机的收放边界做了还原，保证起落架在收放行程内不会与机身、机翼结构发生干涉。从应用场景来看，该模型可用于民航科普展示场景的外观演示，也可作为航空类教学的结构认知教具，还能用于机场场景搭建的配景模型，辅助完成航站楼、停机坪区域的场景可视化工作。建模过程中对机身表面的客舱舷窗排列做了等距排布，保证舷窗间距符合宽体客机的座位排距逻辑，前后货舱的舱门轮廓位置也匹配实机的机身分段，不会出现舱门与机身结构框位置冲突的问题。机翼上的襟翼、缝翼轮廓做了分块处理，还原了机翼增升装置的分区边界，可用于基础的气动演示场景，不需要额外调整曲面即可展示机翼增升装置的布置位置。发动机吊舱的进气道、尾喷口的曲面做了顺滑处理，进气道唇口的曲率半径匹配大涵道比涡扇发动机的进气需求，尾喷口的收敛段轮廓符合亚音速客机的排气设计逻辑。整机的外形尺寸比例严格参考实机参数缩放，保证模型在导入各类场景时，与周边设施的比例匹配准确，比如停靠廊桥时，机身高度与廊桥接口的高度差符合实际机场的对接尺寸，停机状态下机腹与地面的净空距离符合实机的停机高度参数，不会出现机腹擦地或者机身过高无法对接廊桥的比例问题。
