科幻风格手持多功能发射器三维结构设计

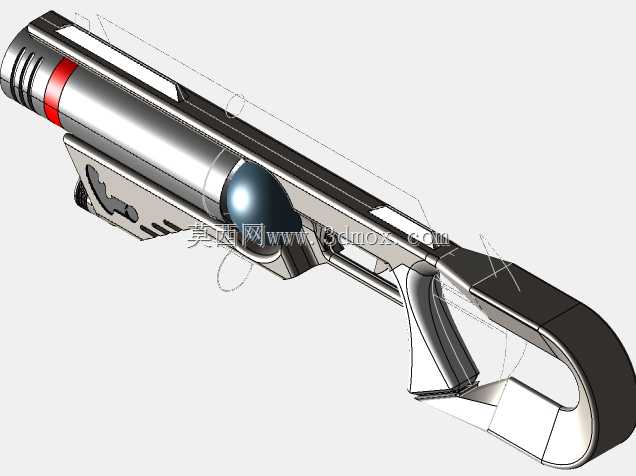

　　这款手持多功能发射器的三维结构设计，最初是面向沉浸式实景互动场馆的道具装备需求开发，同时也可适配科幻题材影视道具制作、次世代游戏资产搭建等场景，在实际落地应用中，需要兼顾手持操作的握持舒适度、外观的科幻辨识度，以及内置功能模块的安装预留空间。从实际使用场景出发，设计过程中首先对握持区域做了人机工程适配，握把部分采用贴合手掌自然弯曲弧度的曲面造型，表面预留了防滑纹理的加工余量，不管是作为场馆内的互动道具供游客长时间握持体验，还是作为影视拍摄道具配合演员完成动作演绎，都能降低长时间持握的疲劳感，同时避免操作过程中出现滑脱的问题。

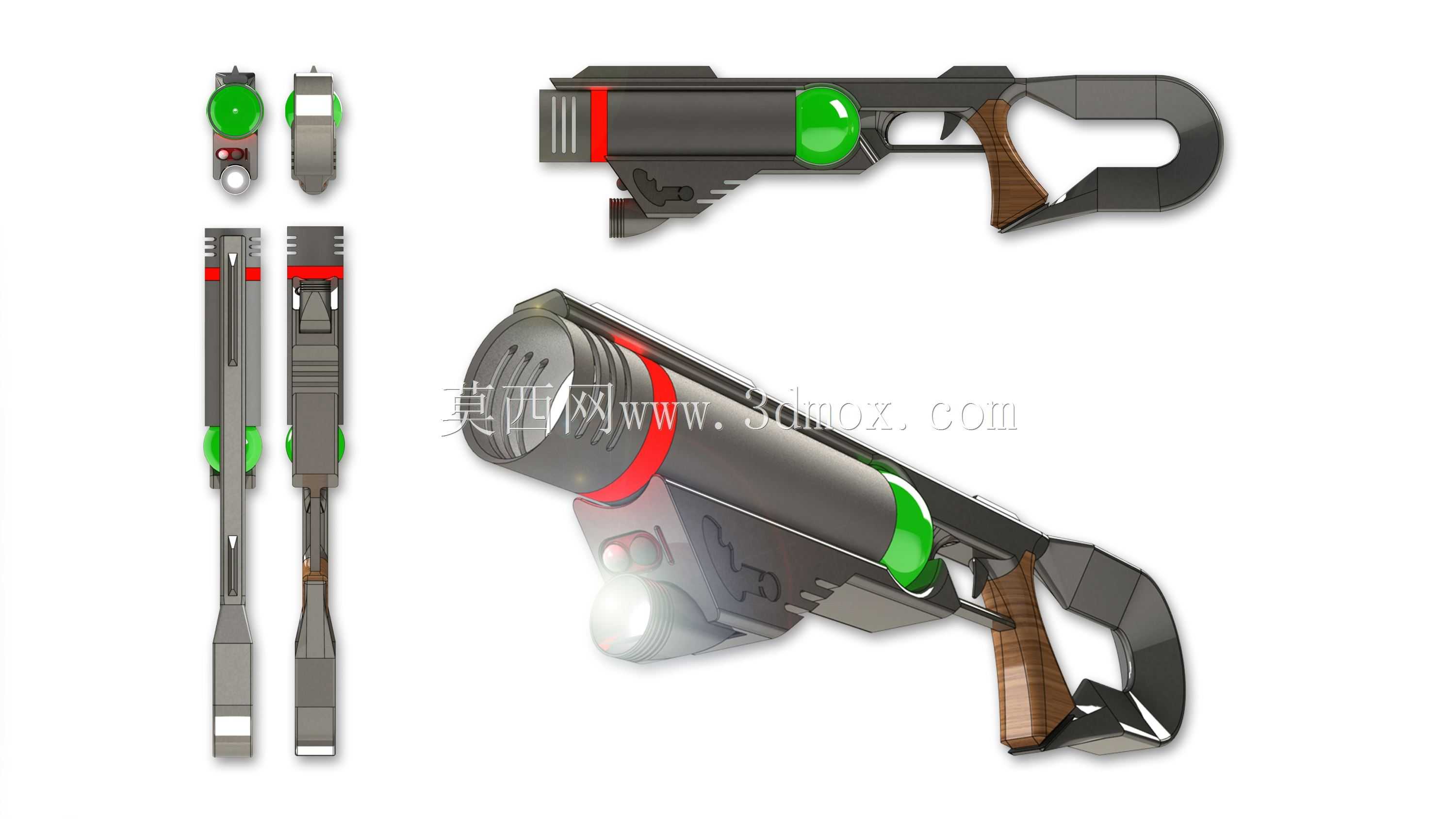

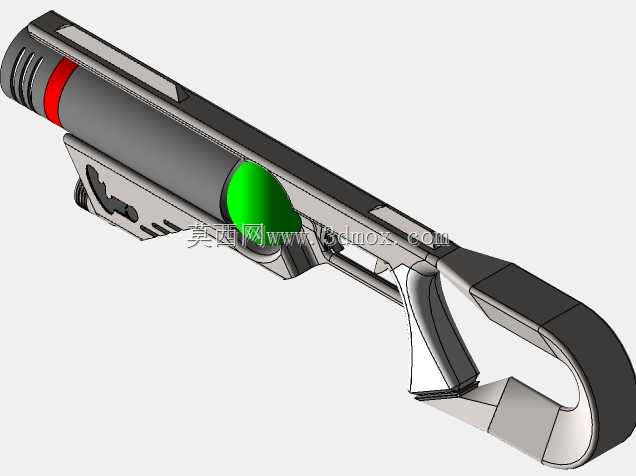

　　在功能特性的设计上，这款发射器预留了多组功能模块的安装位，前端的圆筒形发射腔内部做了分层结构设计，内层预留了功能组件的走线空间与固定卡槽，可根据不同的使用需求加装声光模拟组件、软质弹射模块或者感应交互元件，前端下部的突出结构预留了照明模块的安装位，可适配小型LED灯组与供电模块的安装，满足暗光场景下的使用需求。发射器上部的绿色透明区域设计为状态显示窗，内部可加装指示灯组，用来反馈设备的工作状态，比如电量情况、功能模块激活状态等，侧面的红色装饰环同时兼具结构限位作用，可作为前后段壳体装配的定位基准，降低装配过程中的对位难度。

　　设计思路上，整体采用模块化拆分结构，整款发射器拆分为枪身主体、握把组件、前端发射腔、尾部支撑臂、侧方功能按键五个主要模块，每个模块之间采用卡扣加定位销的连接方式，既方便后期的拆装维护，也便于针对不同场景做局部改型，比如针对儿童体验场景更换为圆角更大的握把组件，针对影视拍摄需求更换为做旧质感的外壳模块。在外形尺寸的把控上，整体长度控制在480mm左右，枪身主体最大直径为72mm，握把部分的握持周长控制在110mm，适配绝大多数成年使用者的手掌尺寸，尾部的环形支撑臂采用镂空结构设计，在保证结构强度的前提下有效降低了整体重量，整款设备的重量控制在1.2kg以内，避免长时间持握造成的手臂负担。

　　安装边界方面，所有内部组件的安装位都预留了不小于2mm的装配间隙，适配3D打印、注塑加工等多种加工工艺的公差要求，壳体的壁厚统一设置为2.5mm，既保证了外壳的结构强度，避免日常使用过程中出现磕碰碎裂的问题，也不会因为壁厚过大造成材料浪费与重量超标。内部的走线槽统一设计为宽度5mm、深度3mm的规格，可同时容纳3组不同功能的线路布设，线路转角处都做了圆角过渡处理，避免穿线过程中出现线路外皮磨损的问题。握把内部预留了标准尺寸的电池仓空间，可适配常规的18650电池组安装，电池仓盖采用滑扣式设计，不需要额外工具即可完成电池更换，适配户外场馆、外景拍摄等无工具场景的使用需求。

　　在细节结构处理上，枪身侧面的散热槽结构并非单纯的装饰设计，槽体深度为3mm，直接连通内部的功能组件安装腔，可在设备内置声光模块长时间工作时起到辅助散热的作用，避免内部积热造成元件故障。扳机位置的活动间隙预留了3mm的活动行程，适配常规的微动开关安装，触发力度控制在15N左右，既不会因为力度过小造成误触发，也不会因为力度过大影响操作手感。前端发射腔的端口处做了1.5mm的圆角处理，避免尖锐边角造成磕碰划伤，符合互动道具的安全设计要求。
