经典三辐式工业操作手轮结构设计

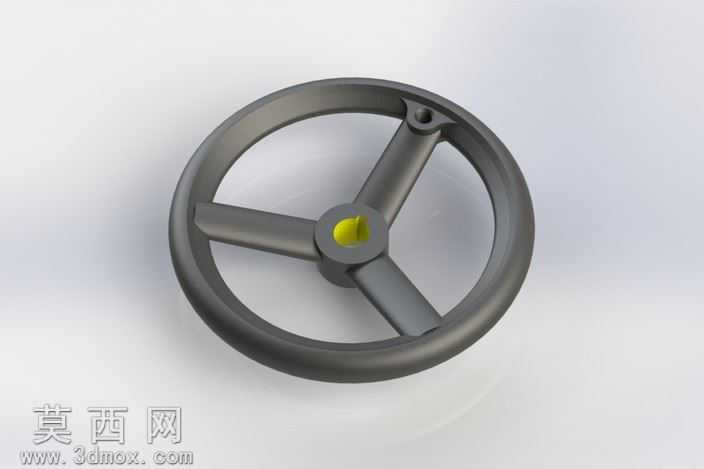

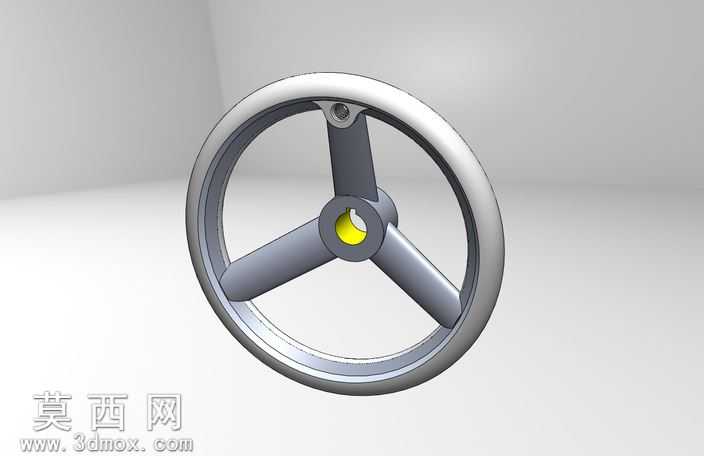

本作品为经典三辐式工业操作手轮的三维数字化设计成果，整体建模过程依托主流三维机械设计软件完成，全程遵循机械操作件的通用设计规范与实际使用需求开展。建模阶段首先完成基准轴与基准面的搭建，以中心安装轴孔为核心定位基准，先绘制中心轮毂的截面轮廓，通过旋转凸台命令生成带键槽的轮毂主体，中心轴孔处预留标准键槽结构，保证与传动轴的周向固定可靠，避免操作过程中出现打滑空转的问题。轮缘部分采用等截面圆环结构设计，截面选取适配人手握持的圆弧过渡轮廓，通过扫描命令沿环形路径生成实体，轮缘外表面做细微的防滑纹理处理，提升手动操作时的摩擦力，即便操作人员佩戴劳保手套也能稳定施力。三根辐条采用120度等夹角均匀分布的结构设计，每根辐条与轮毂、轮缘的衔接处均做圆角过渡处理，有效降低应力集中系数，提升手轮整体的结构强度，避免频繁施力操作后出现辐条断裂的问题。材质配置阶段，针对工业场景的使用需求，为手轮主体赋予哑光铸铁材质，表面做喷塑处理的质感表现，中心轴孔内壁赋予金属光亮质感，还原轴孔与传动轴配合的金属接触特性，轮毂与辐条衔接处的固定嵌件赋予不锈钢材质，区分不同零部件的材质差异。渲染阶段采用柔和的工业产品展示布光，主光源从斜上方45度投射，搭配辅助补光消除结构死角的阴影，清晰展现手轮各部分的轮廓细节与结构衔接关系，背景选用简洁的浅灰色渐变，突出手轮本身的结构特征。设计过程中充分考虑手轮的操作力矩需求，轮缘直径选取适配常规手动操作的尺寸范围，既保证操作时拥有足够的力臂降低施力强度，又避免直径过大占用过多安装空间，辐条的截面尺寸经过结构强度校核，能够承受额定操作力矩下的载荷，不会出现形变问题。整体模型结构完整，各部分特征参数符合工业手轮的通用设计标准，可直接用于机械操作机构的虚拟装配、产品展示以及工程参考。
