轻量化四旋翼飞行器机架结构设计

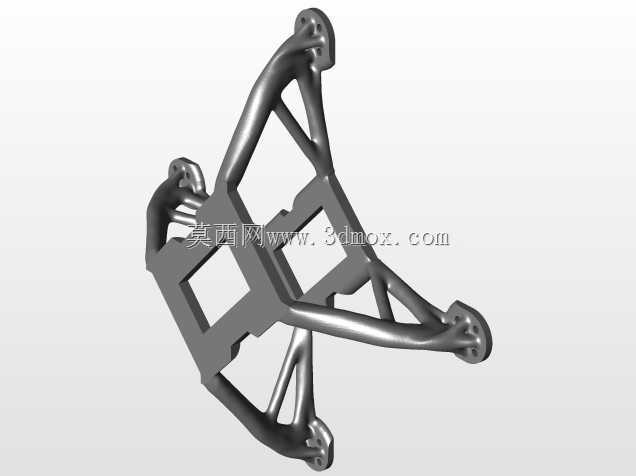

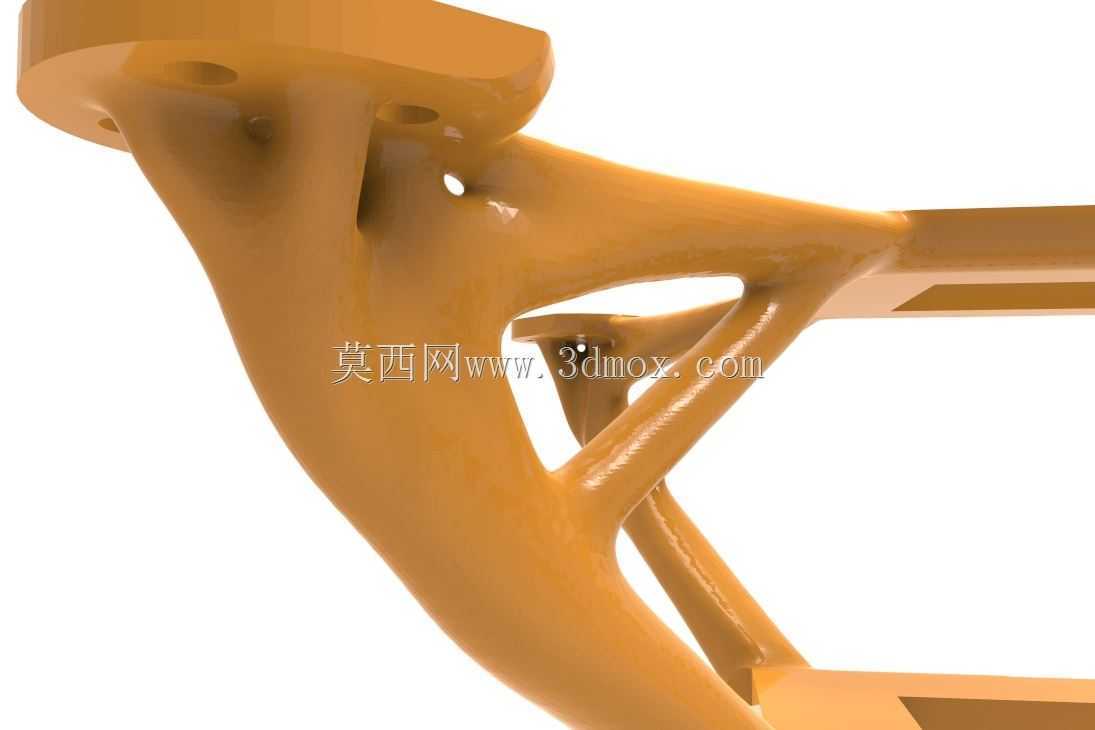

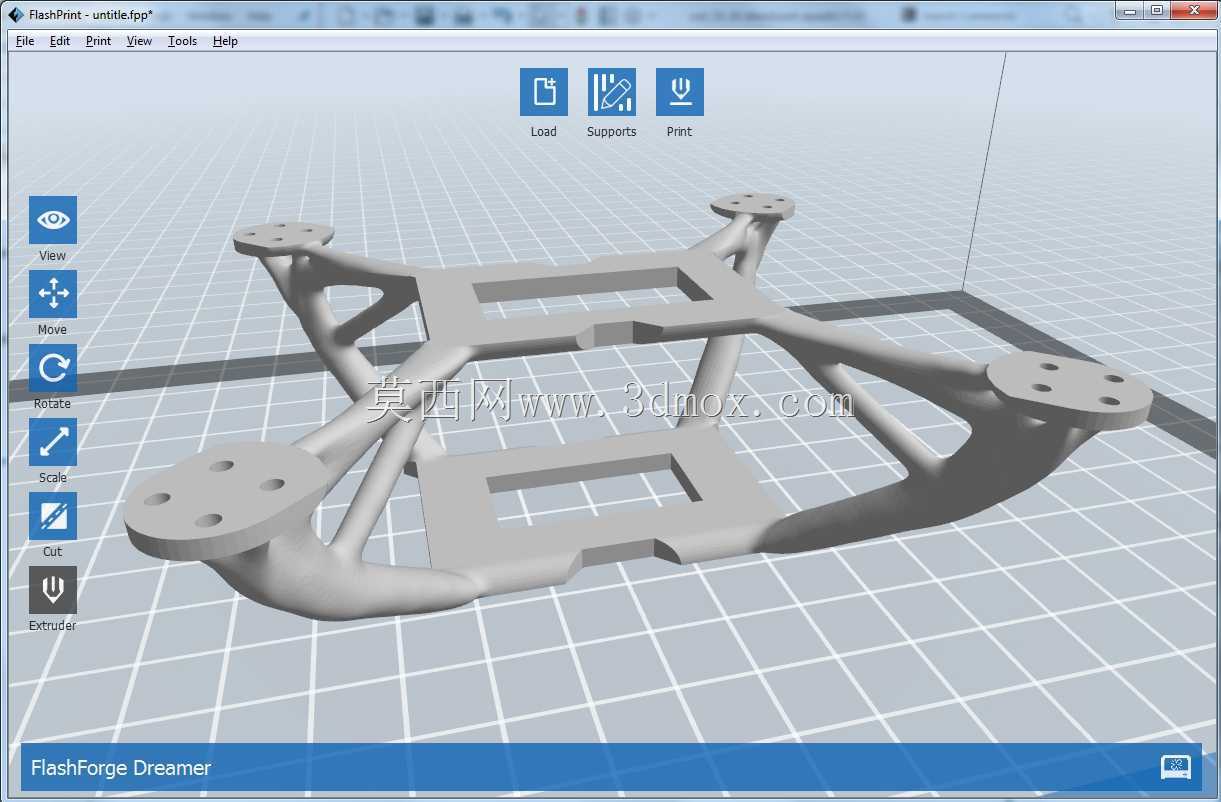

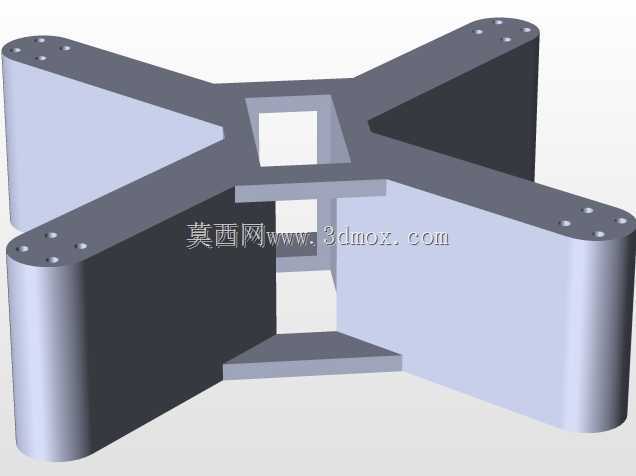

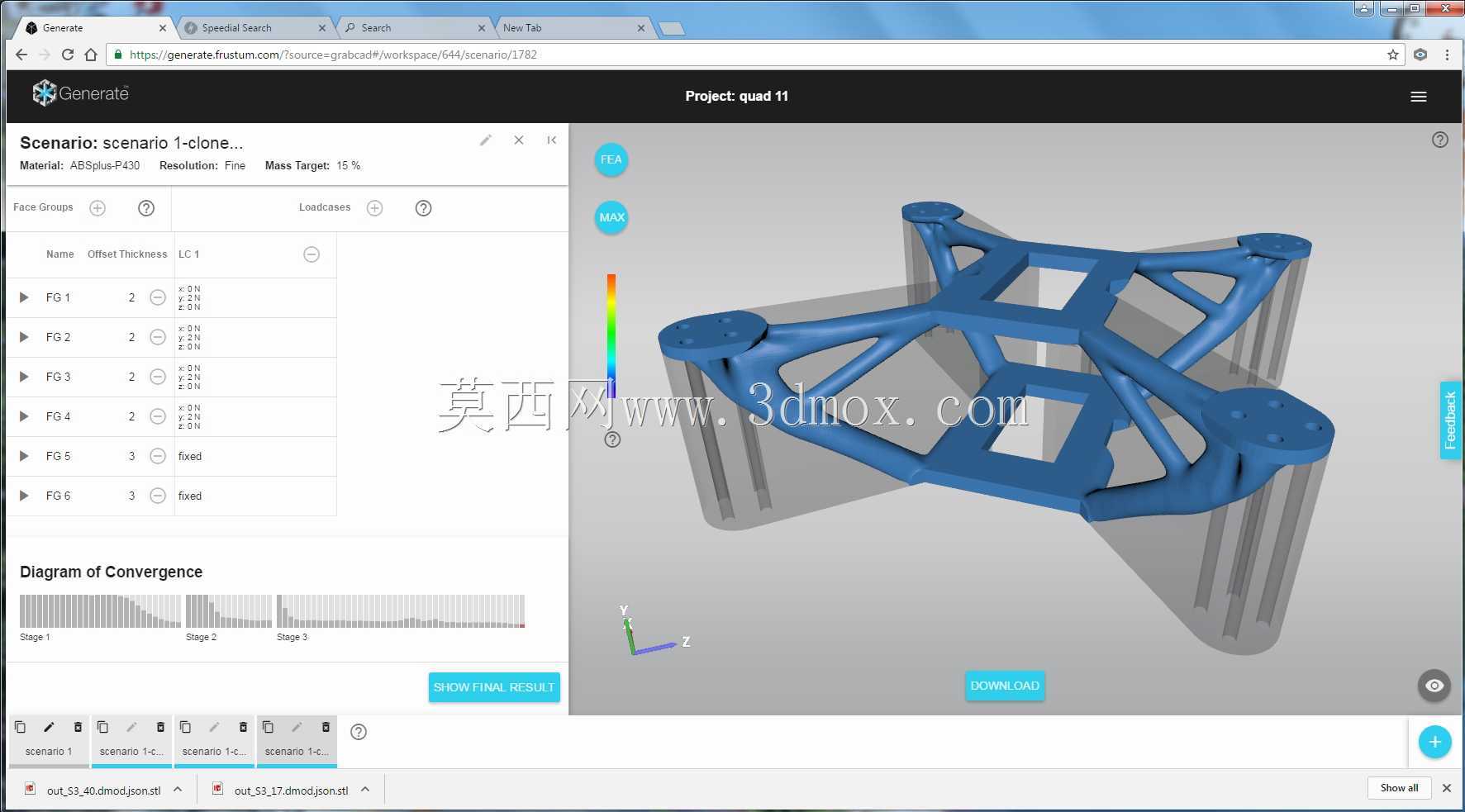

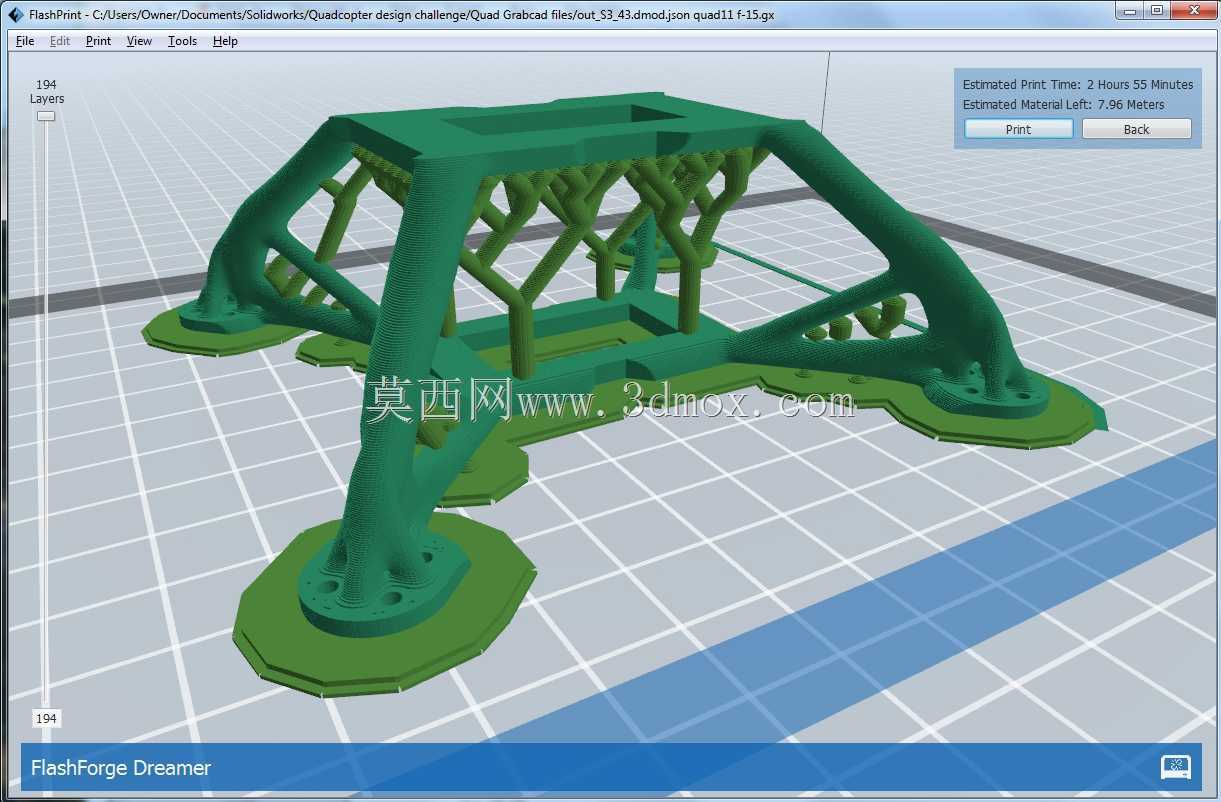

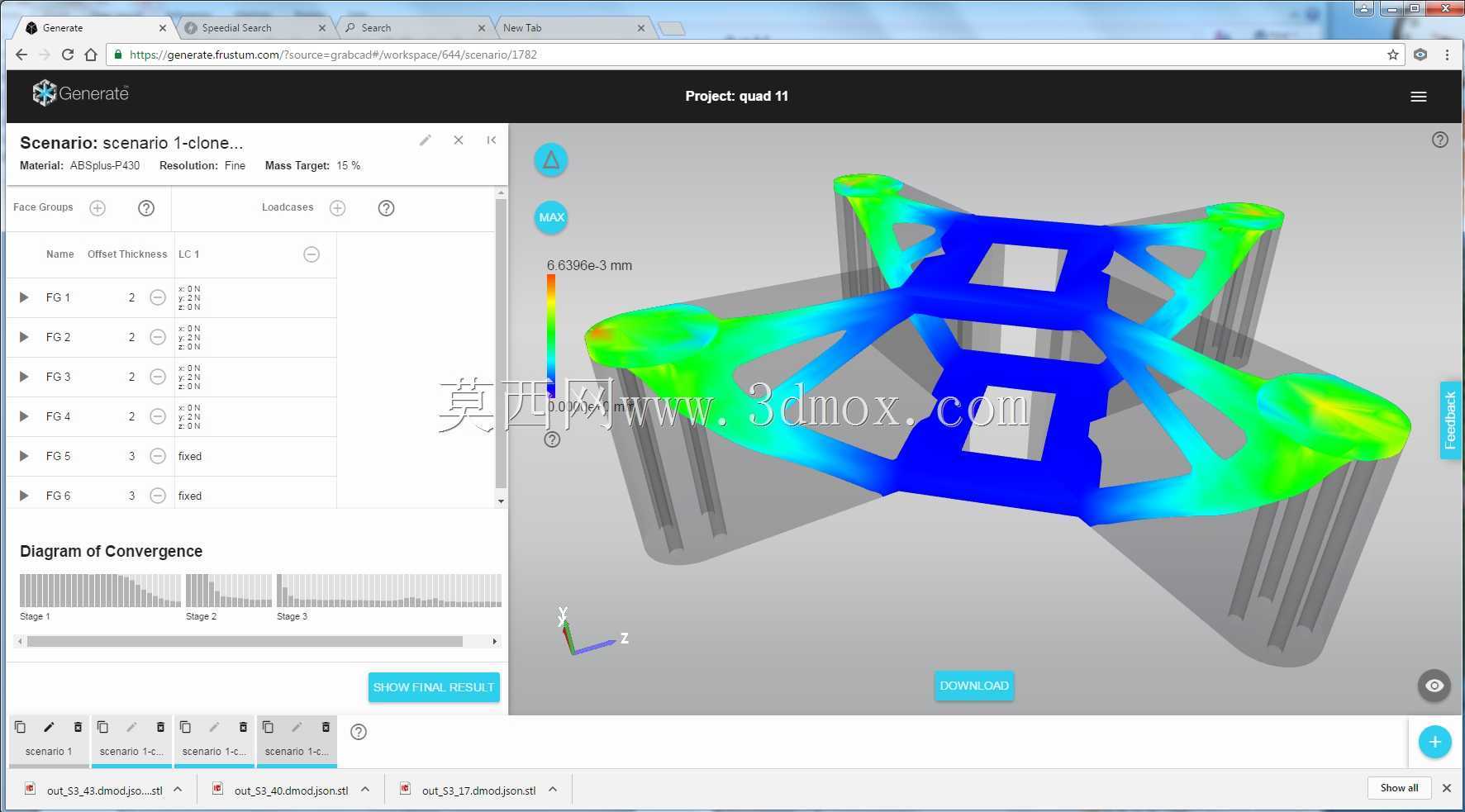

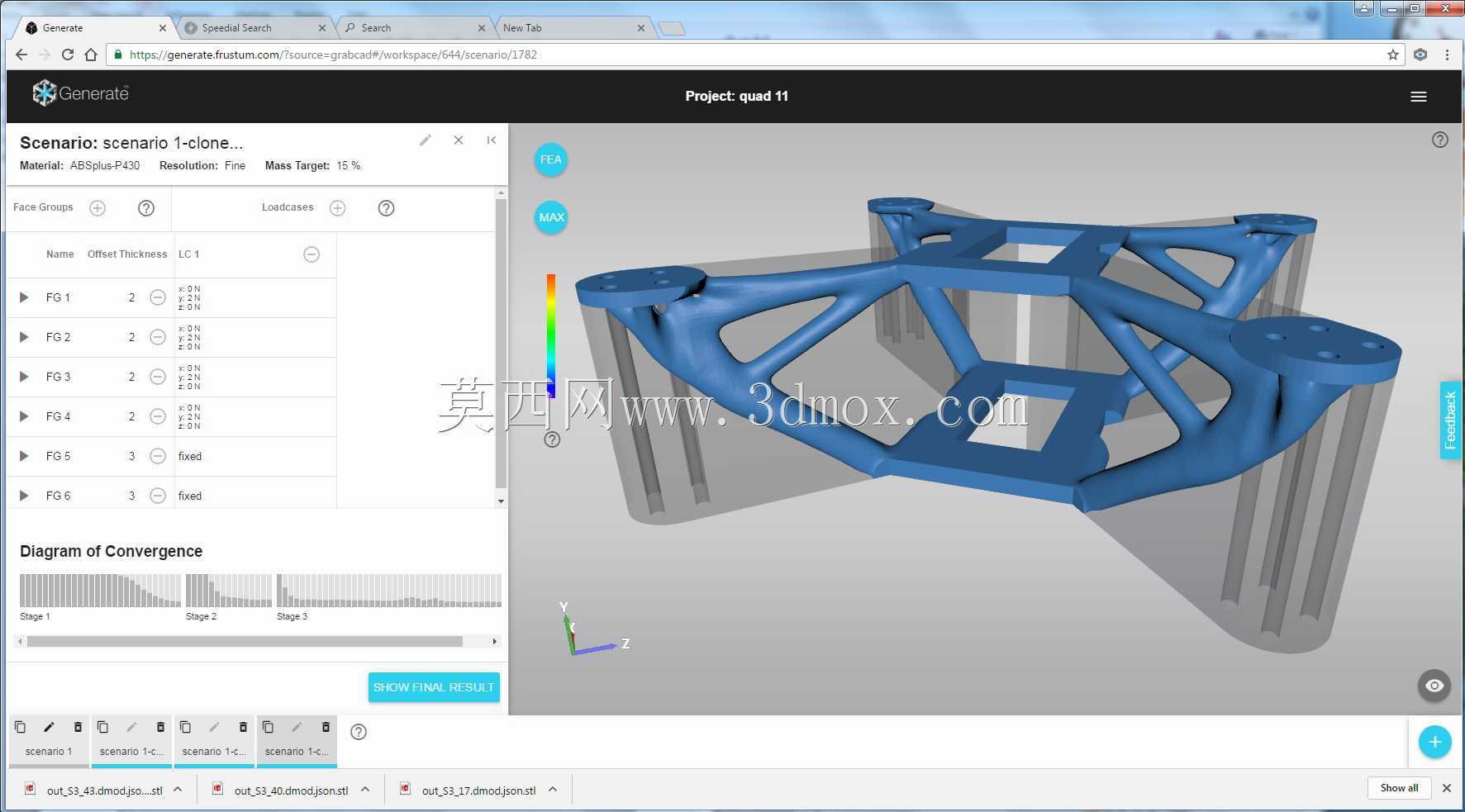

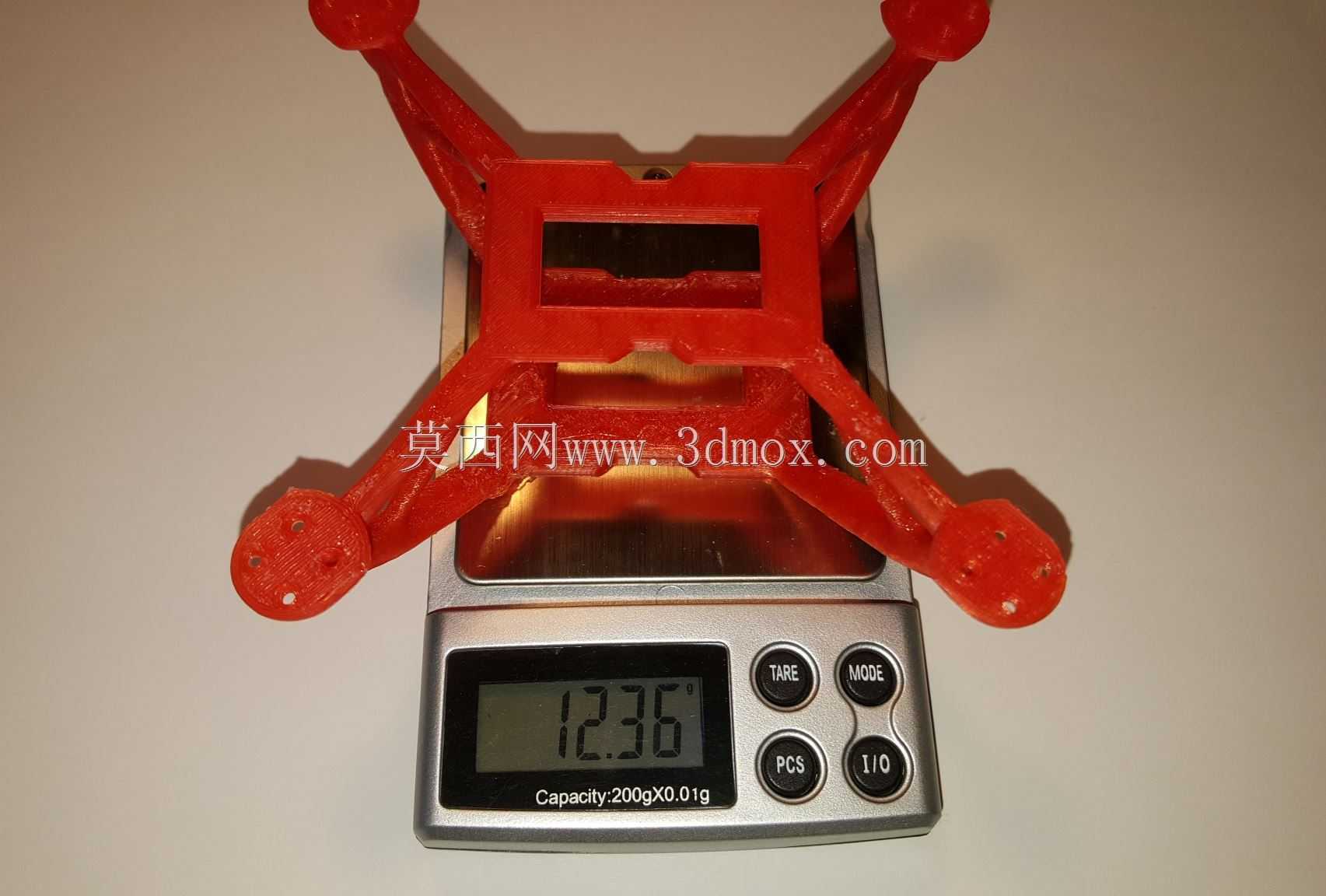

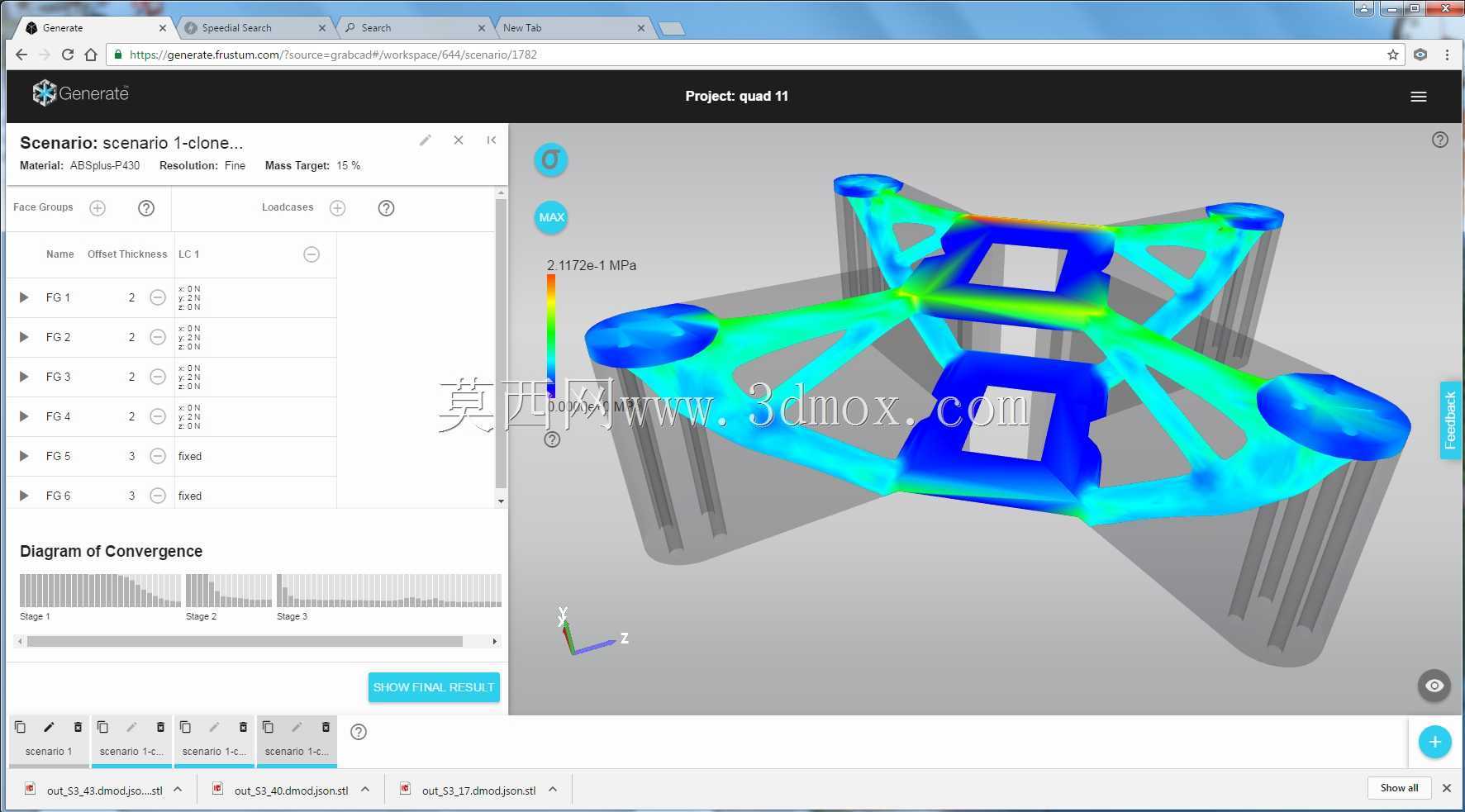

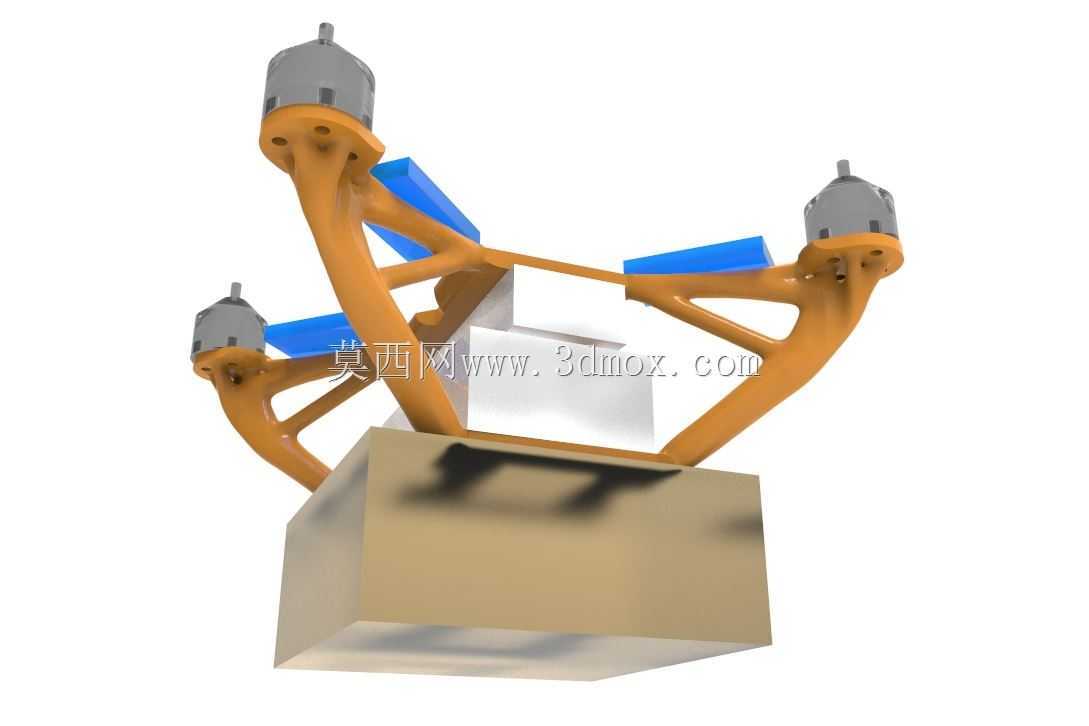

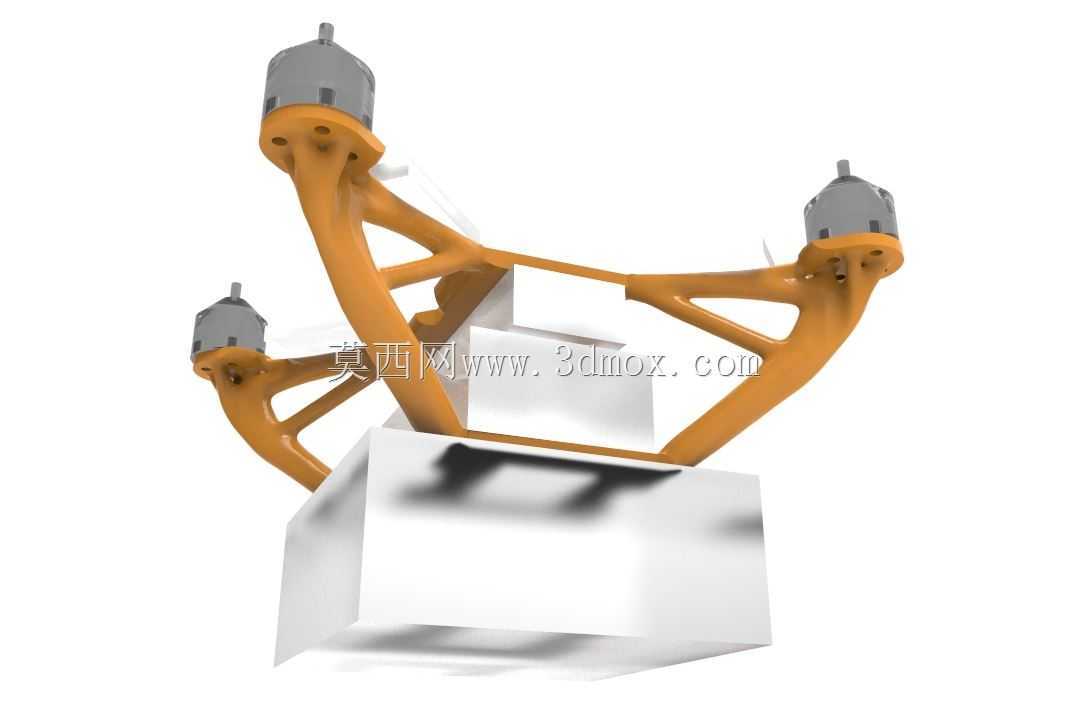

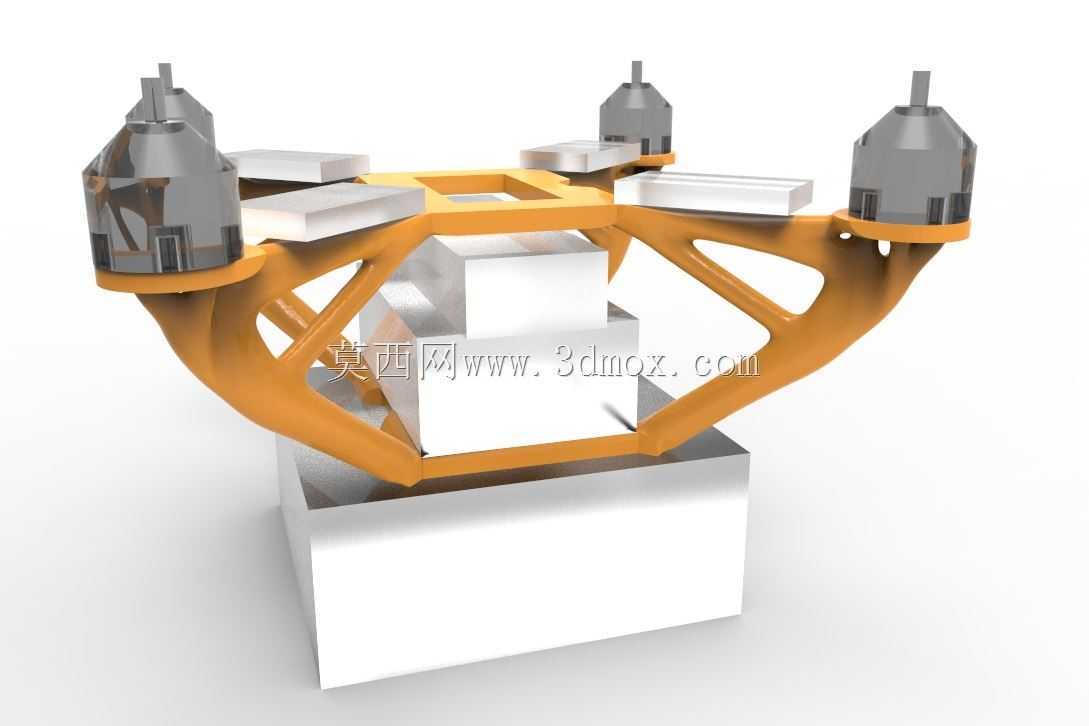

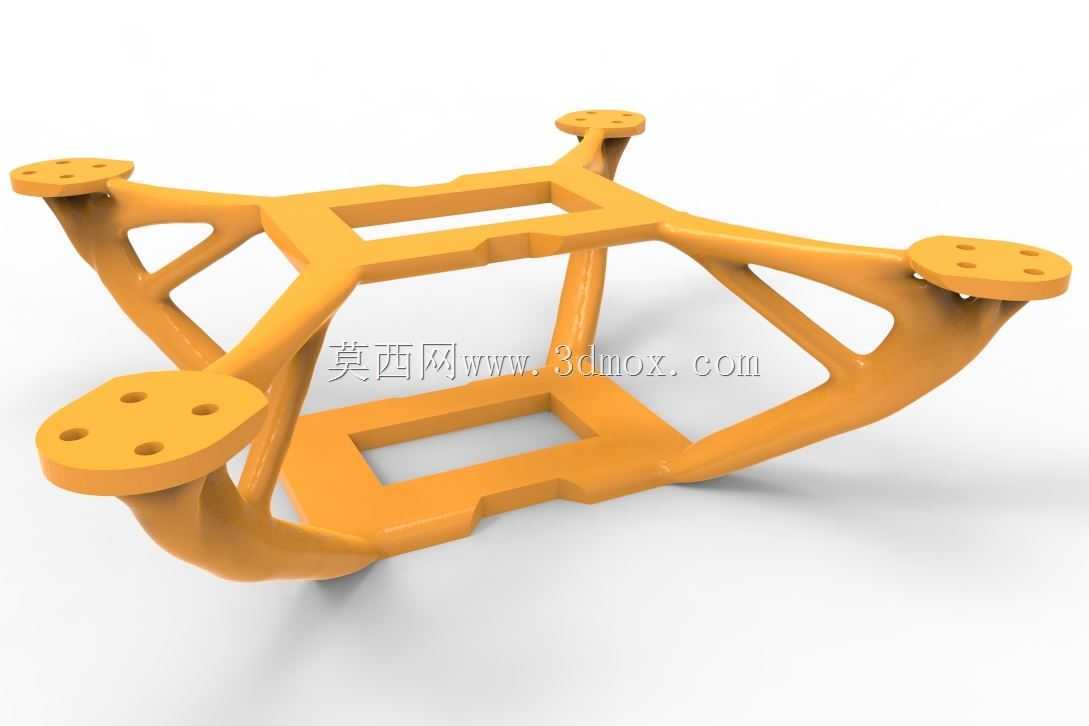

在小型多旋翼飞行器的结构开发中，机架作为承载飞控、电池、电调与动力系统的核心基体，其刚度分布与重量控制直接决定整机的推重比和续航表现。该四旋翼机架采用四轴对称布局，机臂从中心舱段向外延伸并在末端预留电机安装座，整体轮廓围绕12.4g的打印重量目标进行材料削减，没有沿用传统平板式架体的冗余截面。中心区域被设计为下沉式电池舱，四周通过加强筋与机臂根部相连，这种构型让锂电池和电子调速器能够嵌入框架内部，而非简单堆叠在板面上，既降低了整机重心高度，也减少了飞行过程中电池晃动对姿态控制的干扰。从受力路径来看，机臂并非等截面直杆，而是采用了类似拓扑优化后的镂空桁架形态，在电机拉力、机身自重与着陆冲击的复合载荷下，材料主要沿主应力方向分布，非承力区域则被大面积去除。这种设计思路在保证扭转刚度的同时，把PLA打印件的自重压到了较低水平，对于验证增材制造在微型飞行器上的应用边界具有实际参考意义。安装边界方面，四个电机座的孔位与中心舱保持严格的同轴对称，避免因机臂长度偏差导致动力矩不平衡；中心舱的内部净空需要匹配选定锂电池的长宽高，同时为飞控板、接收机和布线预留间隙。在实际装配时，电调可贴附于机臂内侧或中心舱侧壁，利用飞行气流辅助散热，而电源线与信号线则沿加强筋形成的走线槽布置，防止螺旋桨旋转时剐蹭线缆。起落区域没有单独设计脚架，而是利用框架底部的平面作为着陆支撑，这要求底部承力面具备足够的抗冲击能力，因此在边角处做了局部加厚。对于结构设计从业者而言，该模型展示了如何在有限的打印工艺约束下，通过仿生式骨架和一体化成型来减少紧固件数量；对于设备选型人员，可依据机架的电机座间距和中心舱尺寸反推适配的桨叶尺寸、电池容量与飞控安装方案。整体结构没有复杂的装配关系，适合用于小型无人机的原理验证、载荷分布测试以及轻量化机架的改型设计。
