仿生镂空四旋翼蝴蝶飞行器结构

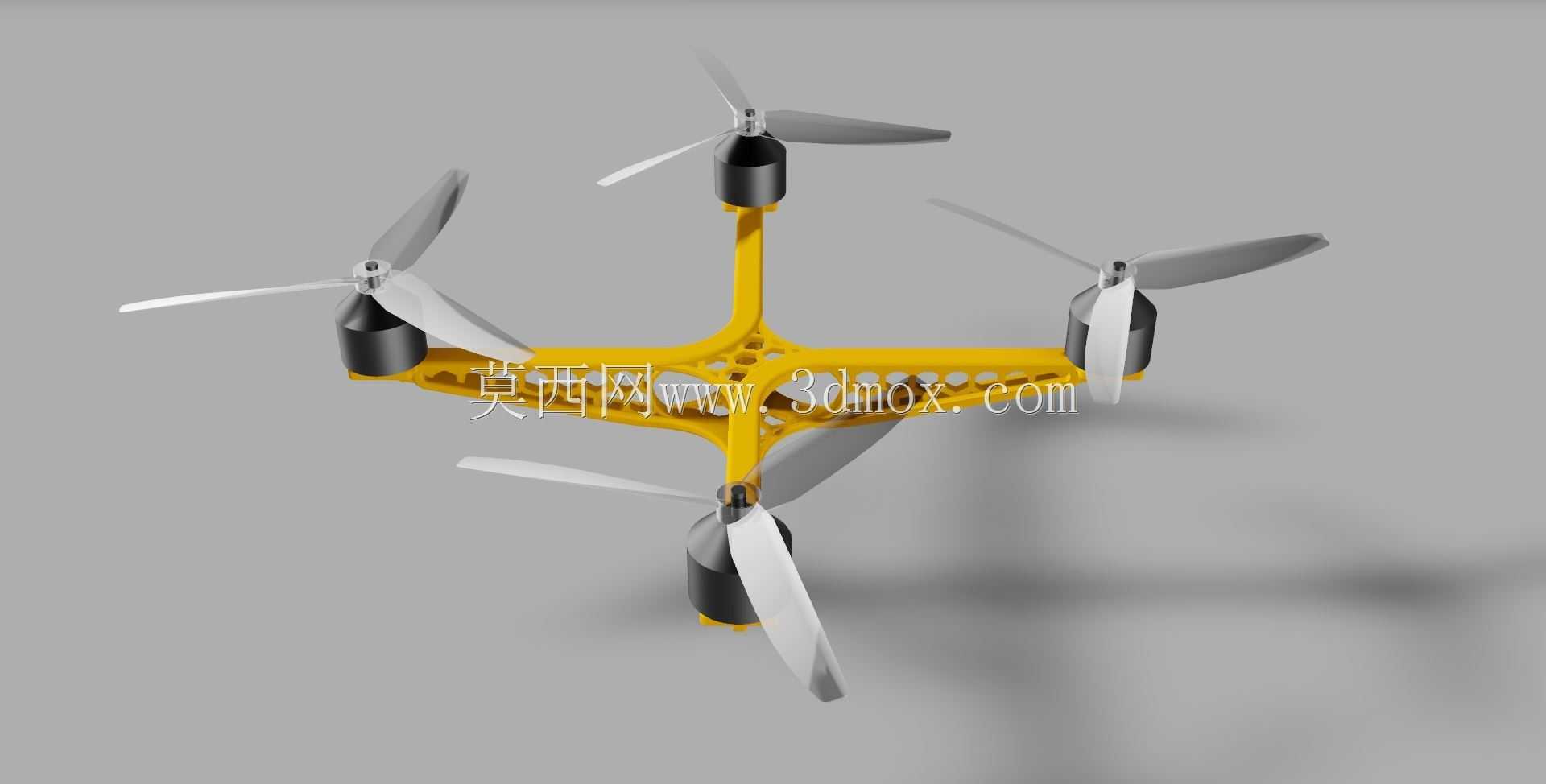

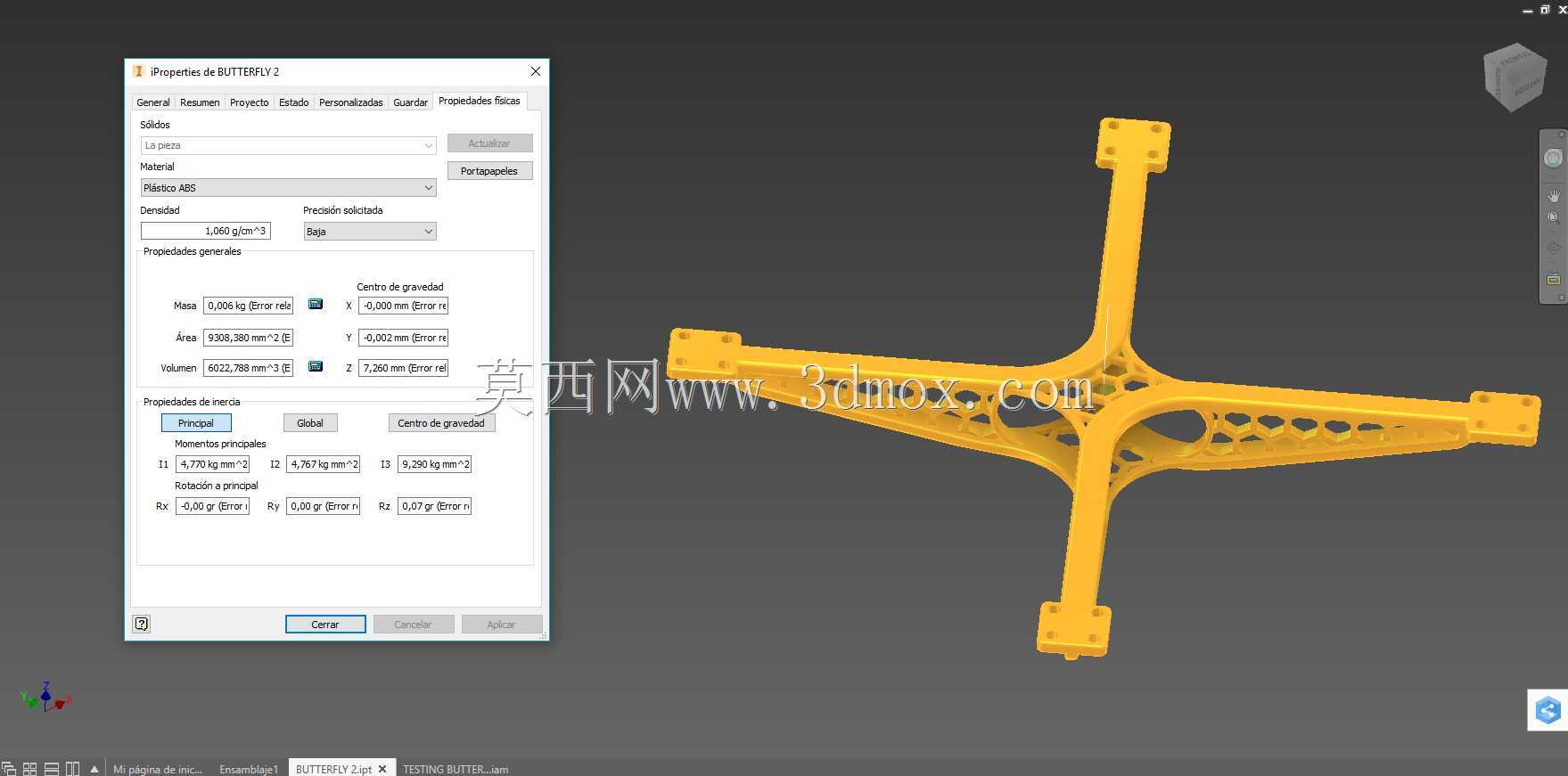

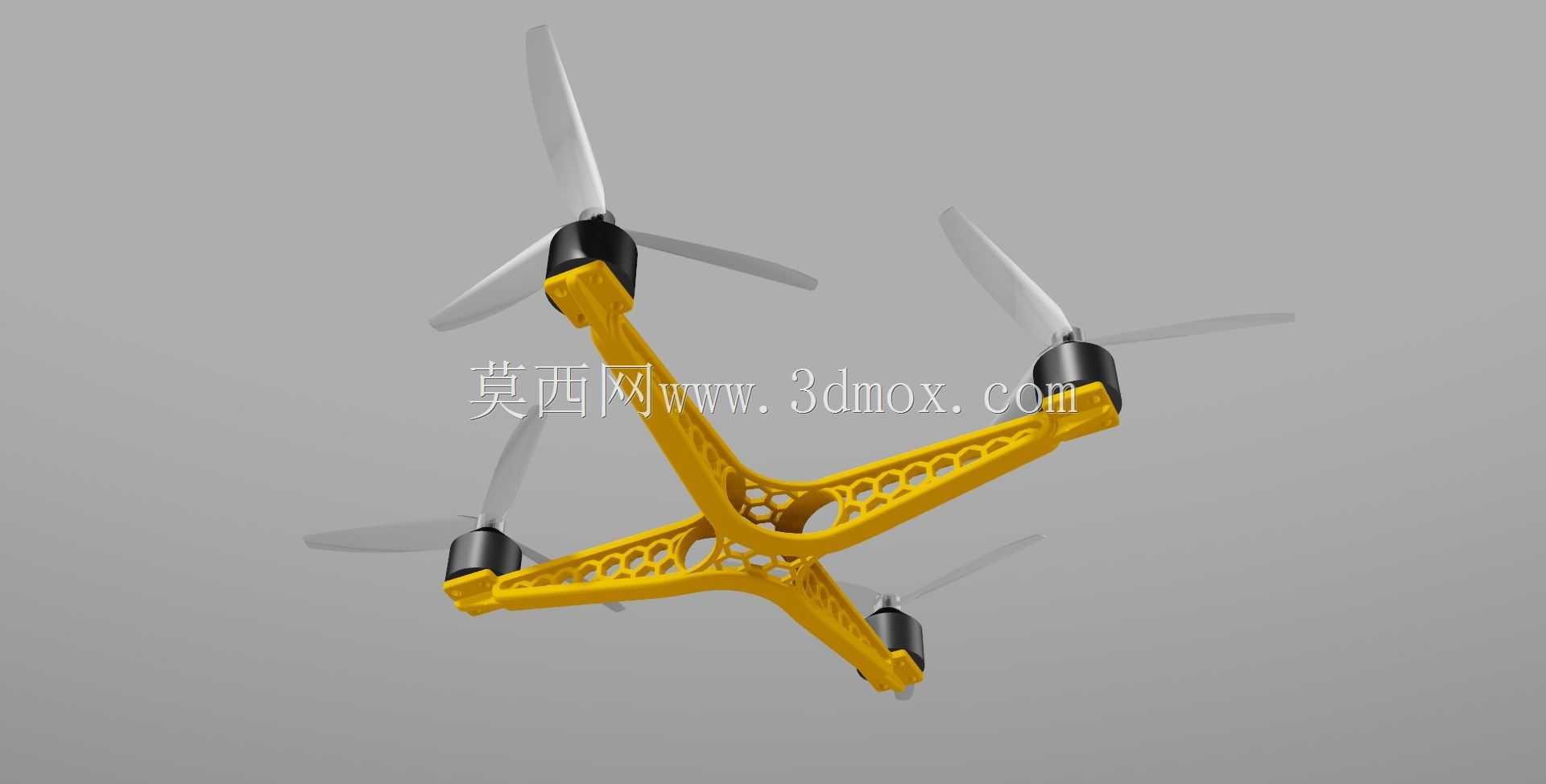

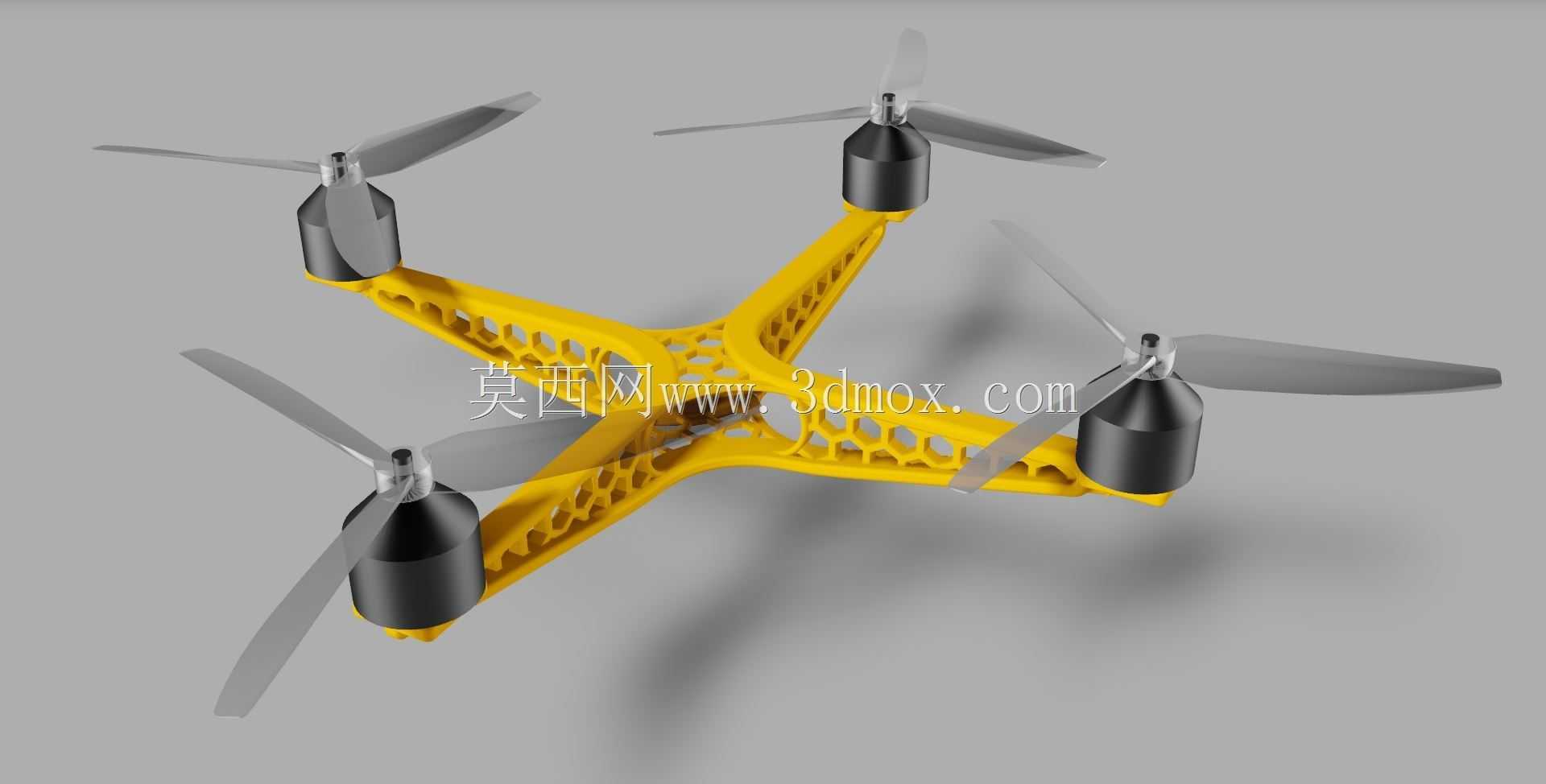

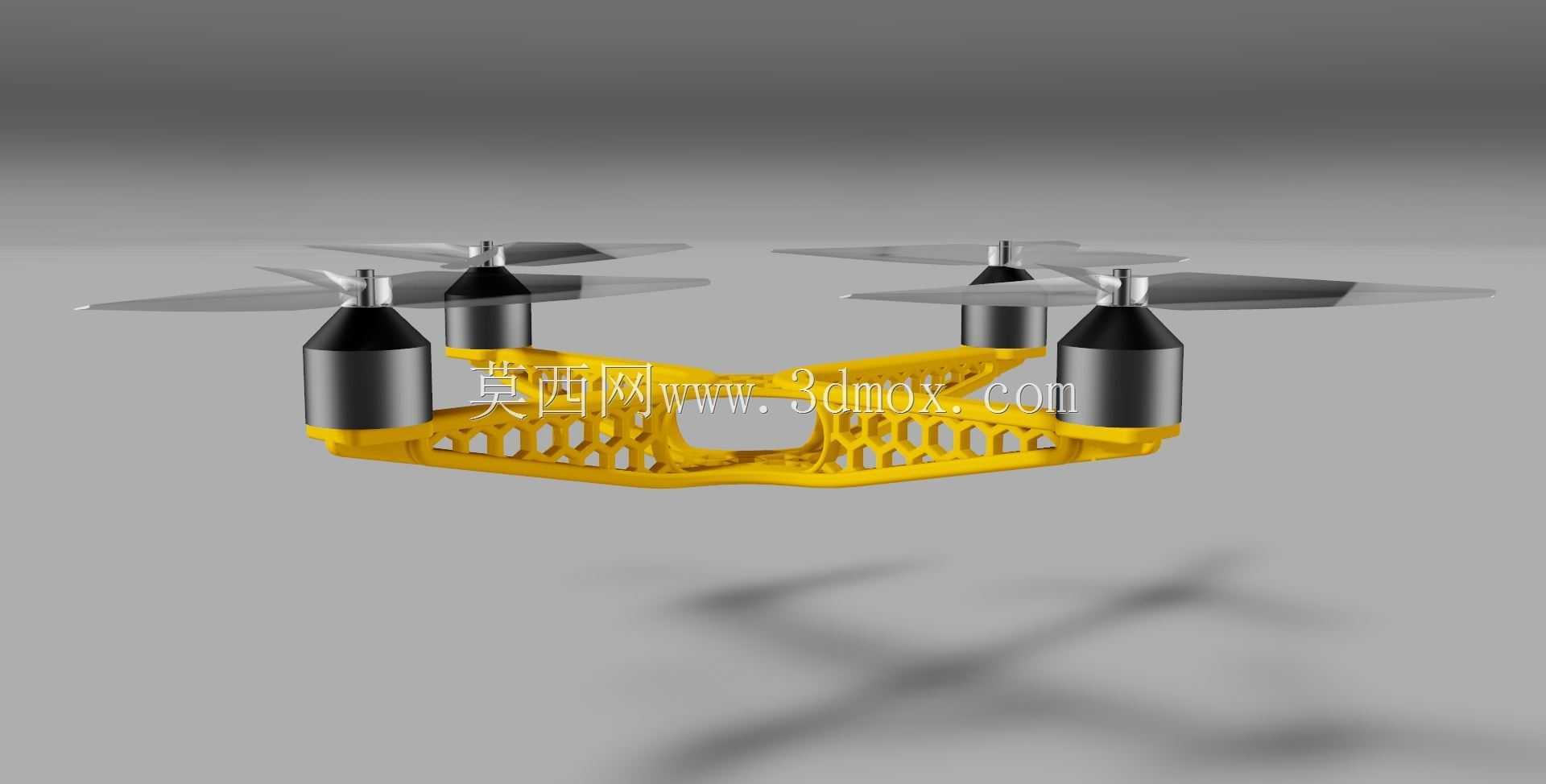

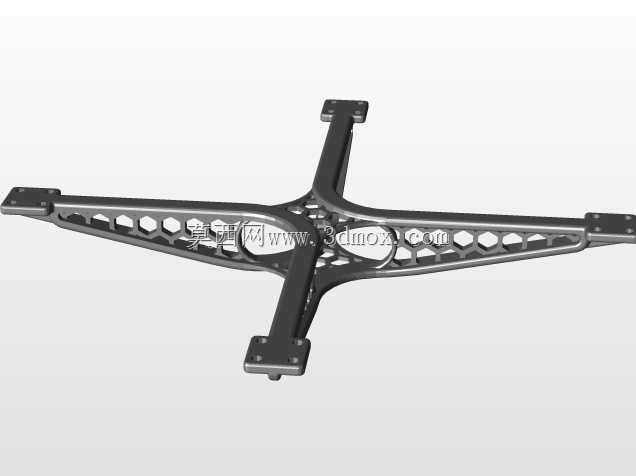

这款四旋翼飞行器的机架采用仿生蝴蝶式延展布局，四个机臂从中心体向外呈X形伸展，整体受力路径清晰，适合在有限起飞重量下兼顾刚度与气动效率。中心区域承担飞控板、电池、电调及接线的安装，需要预留足够的堆叠空间与走线槽位；机臂末端布置电机座，其安装孔位、同轴度和端面平面度直接影响螺旋桨旋转面的稳定性。设计中采用大面积镂空腹板，不是单纯为了外观，而是通过连续筋条把中心载荷传递到四个电机支点，在减少材料用量的同时抑制机臂扭转。对于小型多旋翼而言，机臂末端的振动会被飞控陀螺仪放大，因此电机座周围应保持局部加厚，臂身则可做等强度削弱，使质量集中在中心附近，降低转动惯量。螺旋桨选用三叶构型，单桨叶展长与机臂长度需共同确定安全间隙，相邻桨盘不得相交，桨尖到中心体的距离也要给电池拆装和导线弯曲留出余量。机身没有传统起落架时，底部应设置最低支撑面，确保摄像头、电池插头或天线不会首先触地；若后续加装云台，中心体重心会前移，机架前部的安装孔位与减震球边界必须提前校核。从应用场景看，这类结构可用于室内验证、教学实验、视觉采集平台或轻载巡检，对低速、近距、低成本任务比较合适。设计思路上，先确定电机外径与安装孔距，再反推机臂截面尺寸；再根据桨盘直径确定轴距，避免桨尖干涉；最后把中心板分成电源层、飞控层和上盖板，形成可装配的分层结构。镂空孔形应避免尖角突变，孔边保留连续传力筋，防止打印或注塑成型时出现应力发白。整机外形边界由四个桨尖共同构成，运输时可考虑桨叶拆卸或臂体折叠，但本结构更偏向一体成型，重点在于减少连接件、降低装配误差。接线从臂内或臂侧走向中心，能够减小风阻并保护线材；电机座下方可开设散热缺口，避免长时间悬停时热量积聚。对结构工程师来说，这类模型的价值不在于复杂曲面，而在于在轻量化、振动控制、装配空间和气动净空之间取得平衡。
