多旋翼低空作业飞行器结构设计

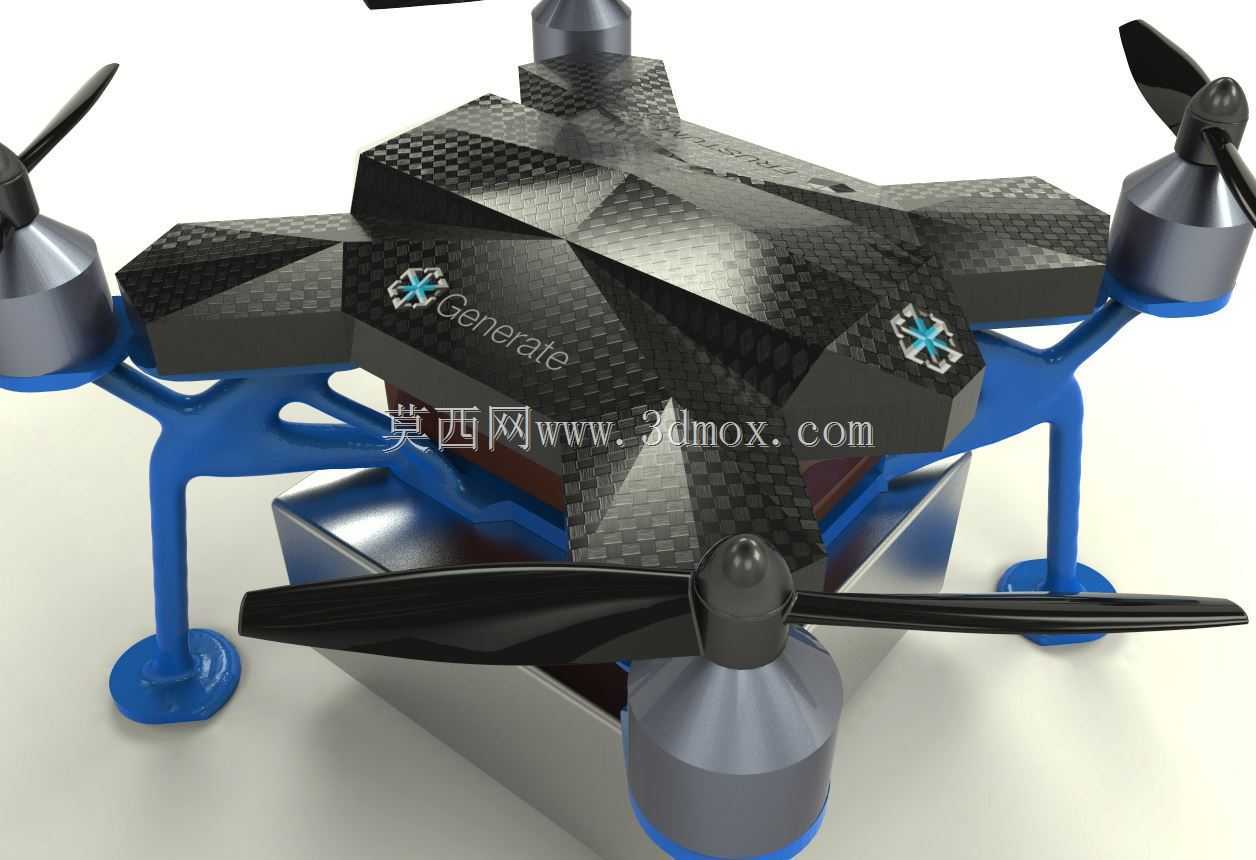

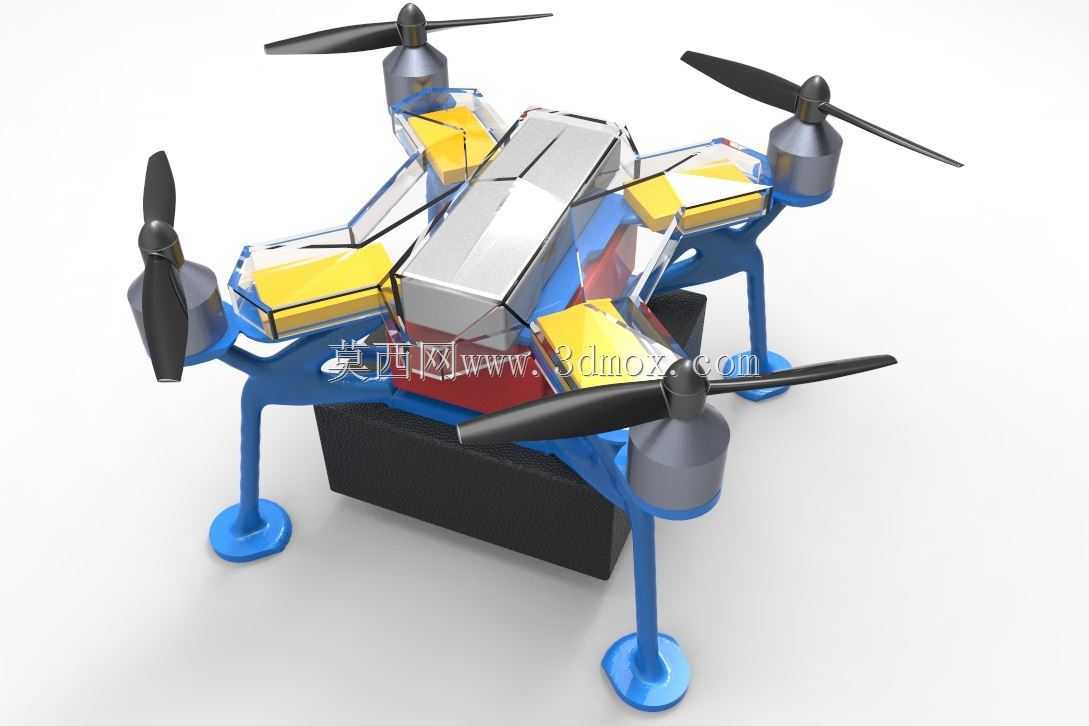

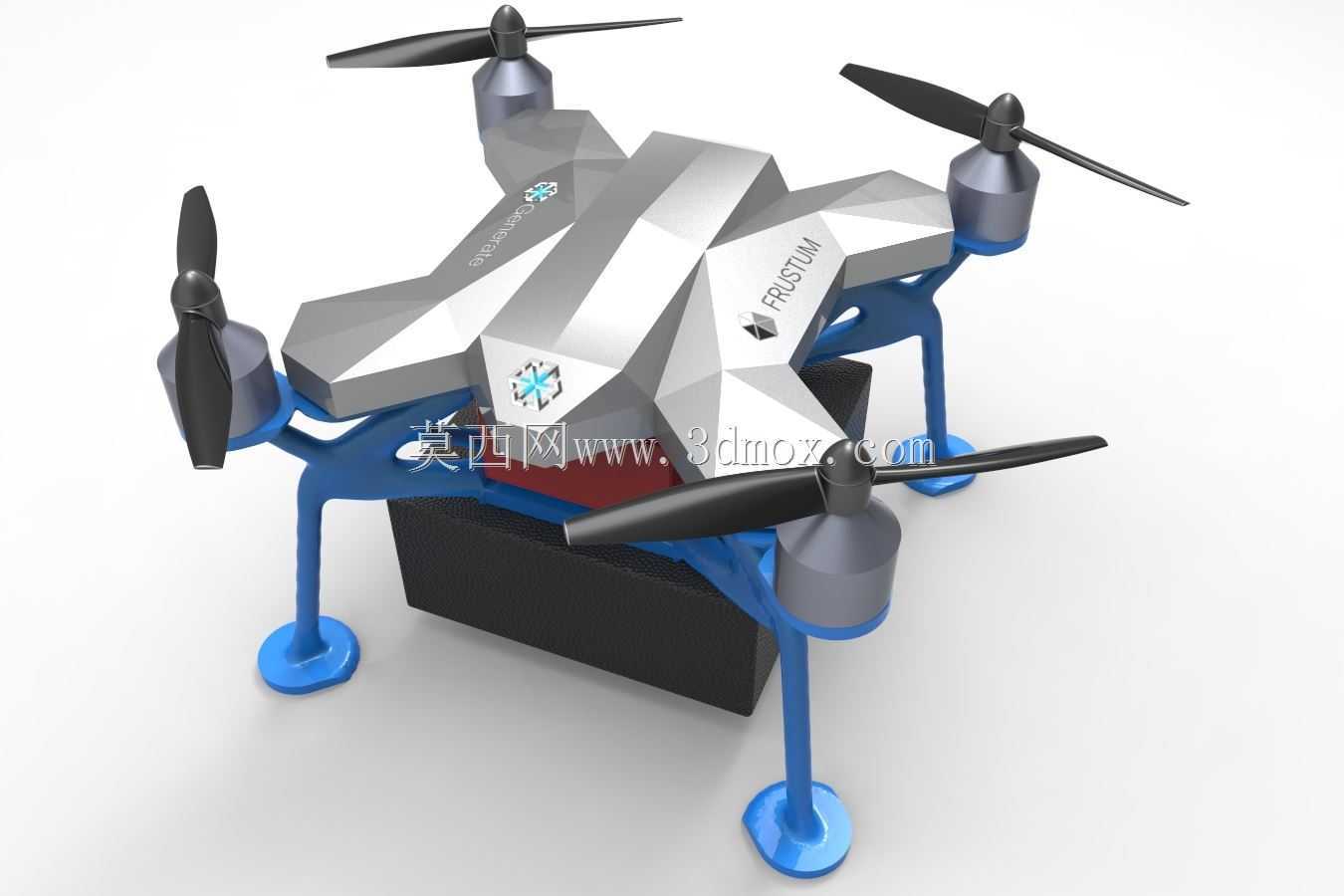

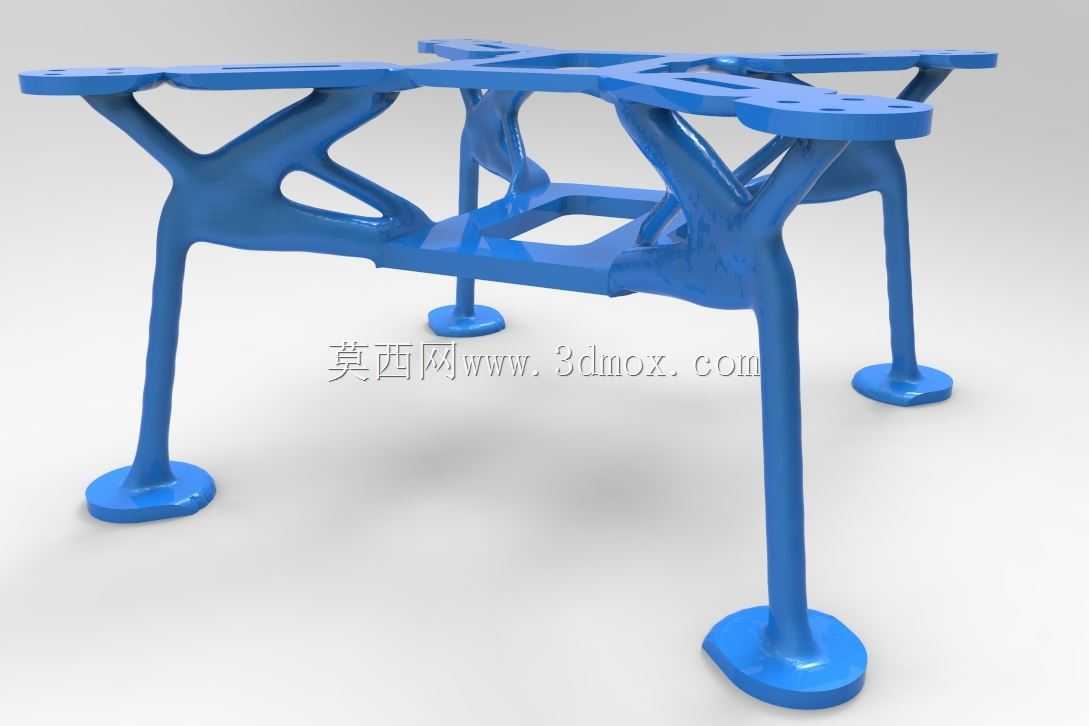

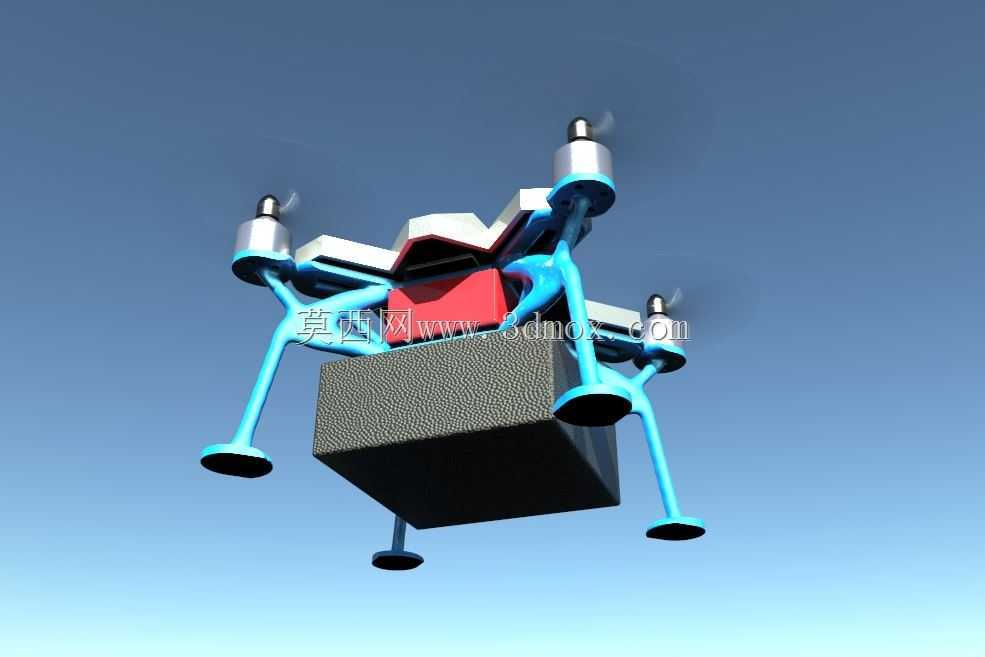

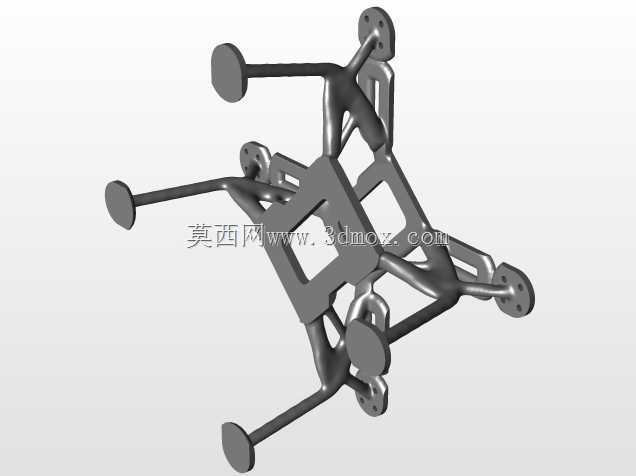

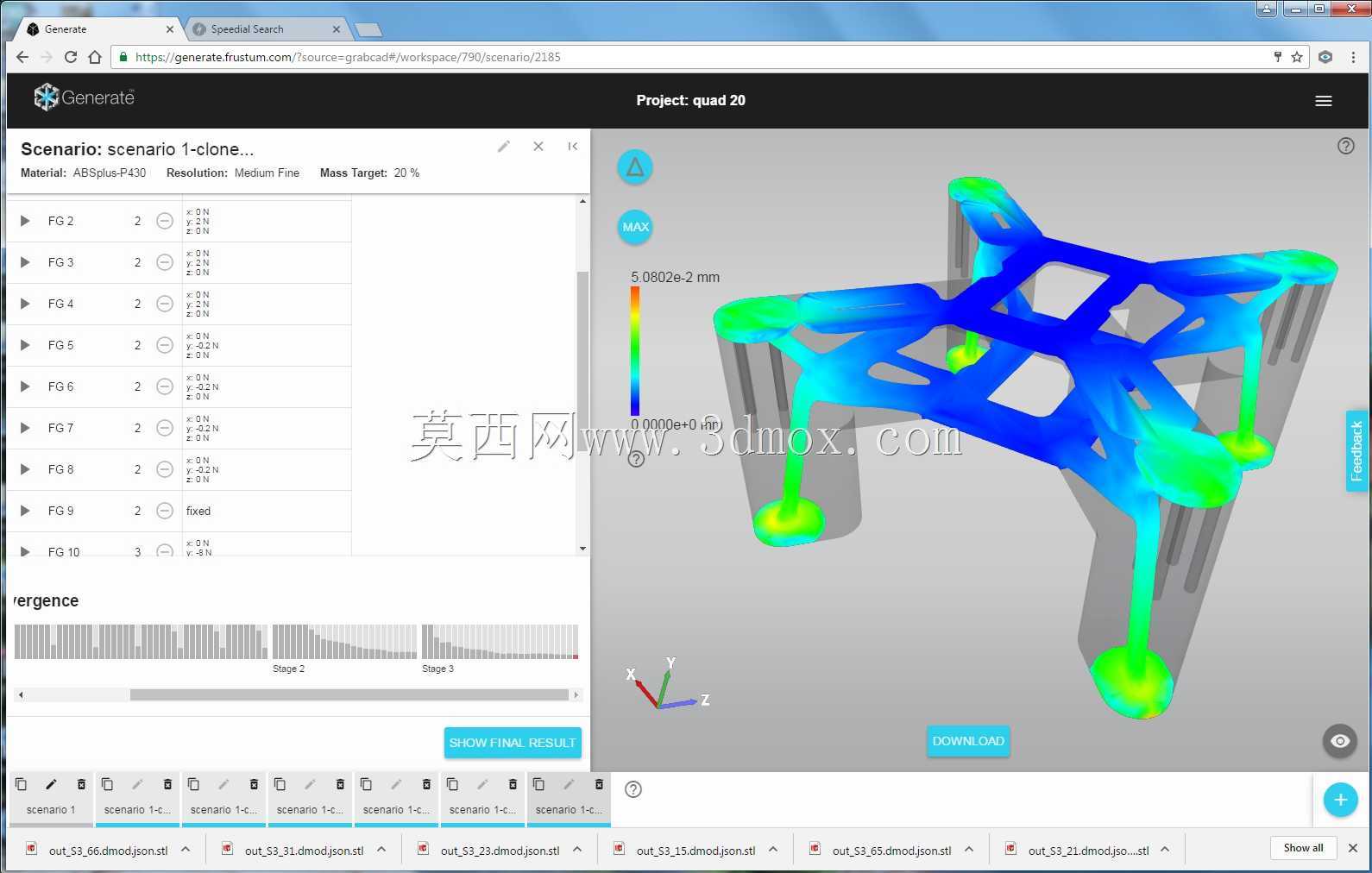

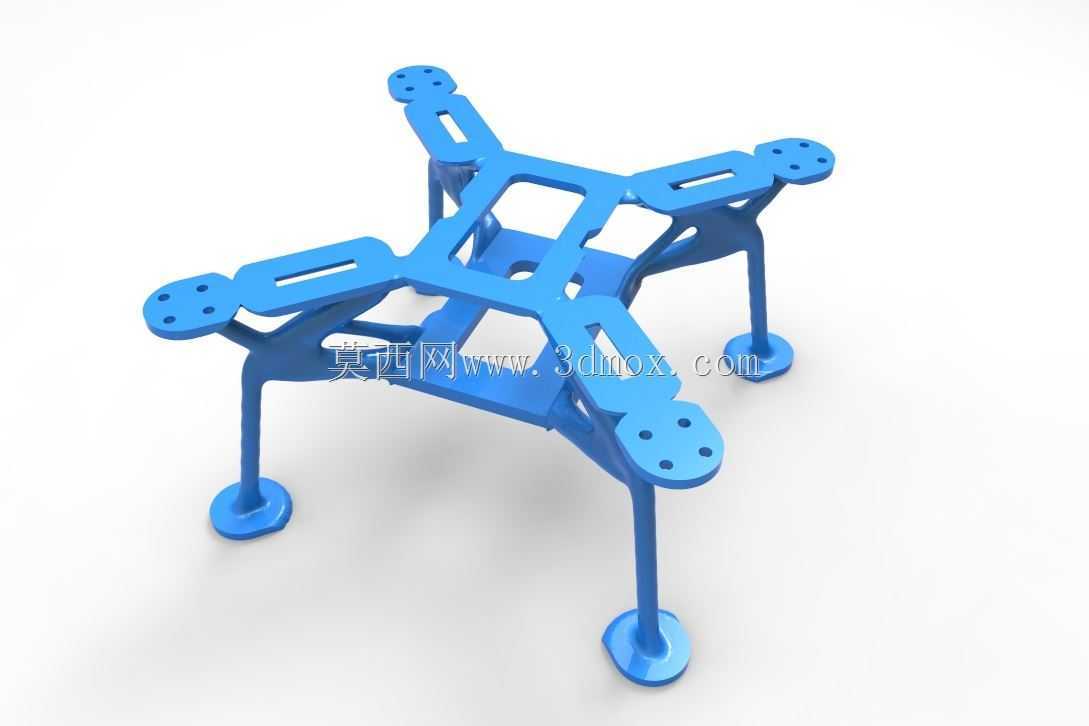

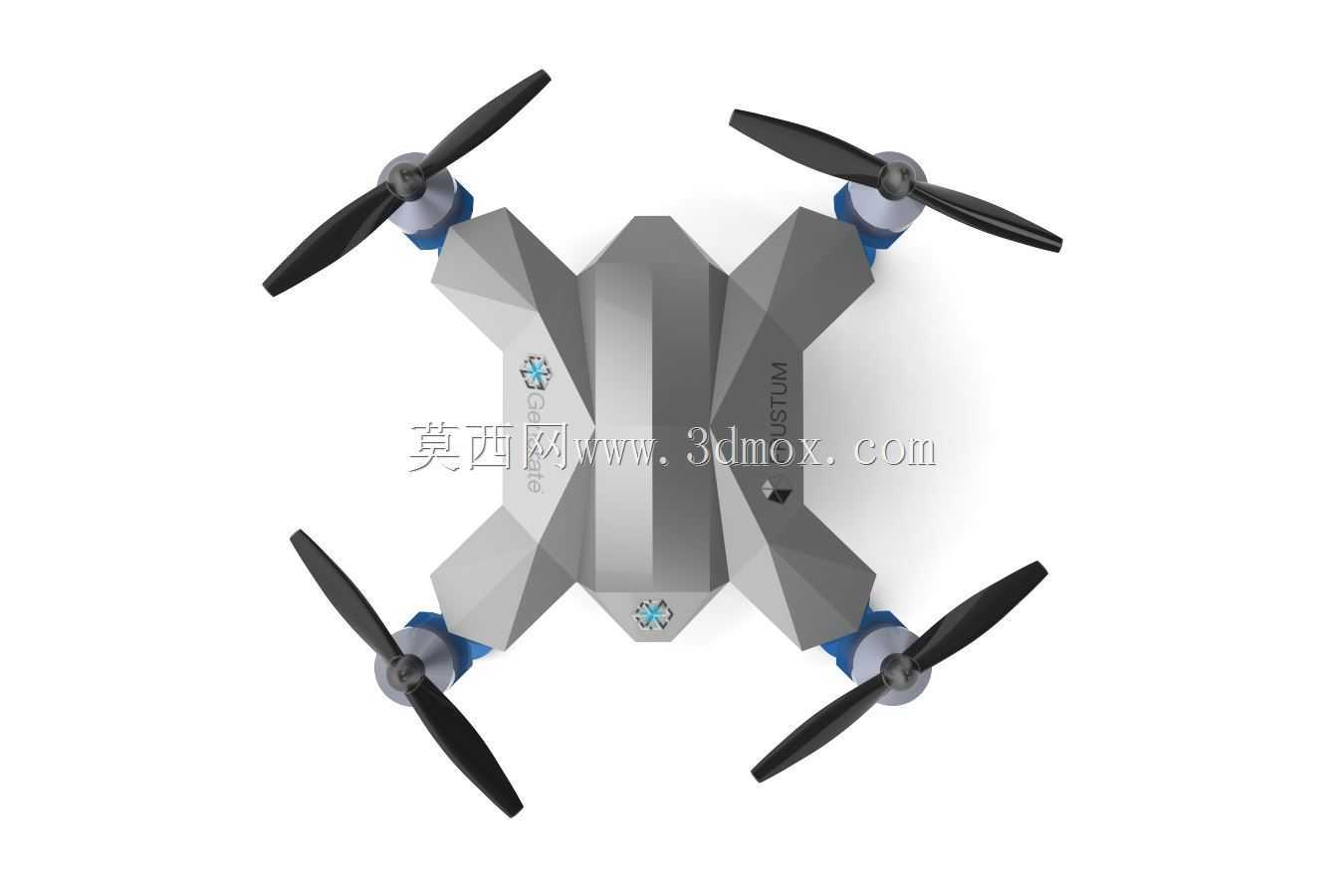

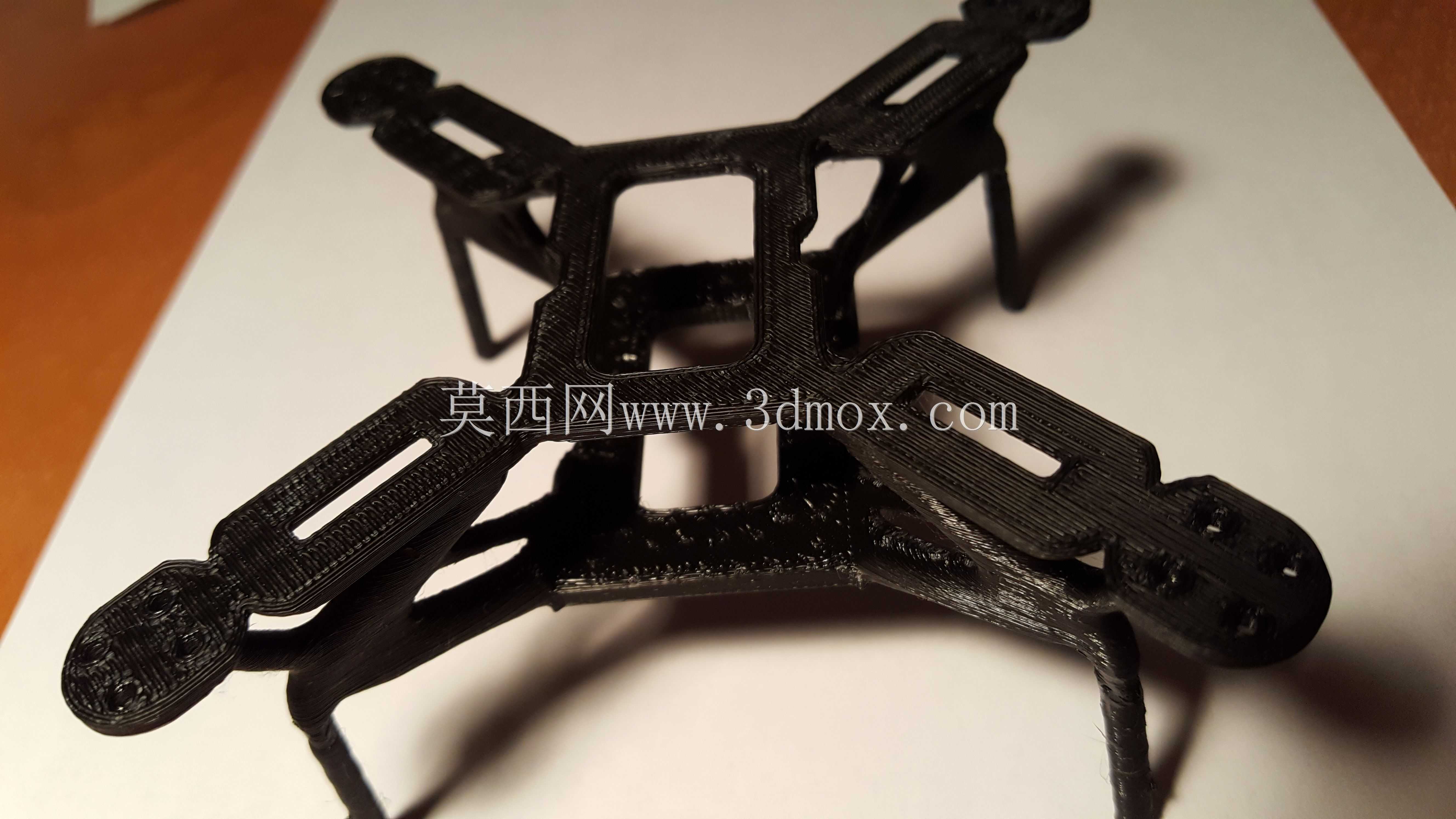

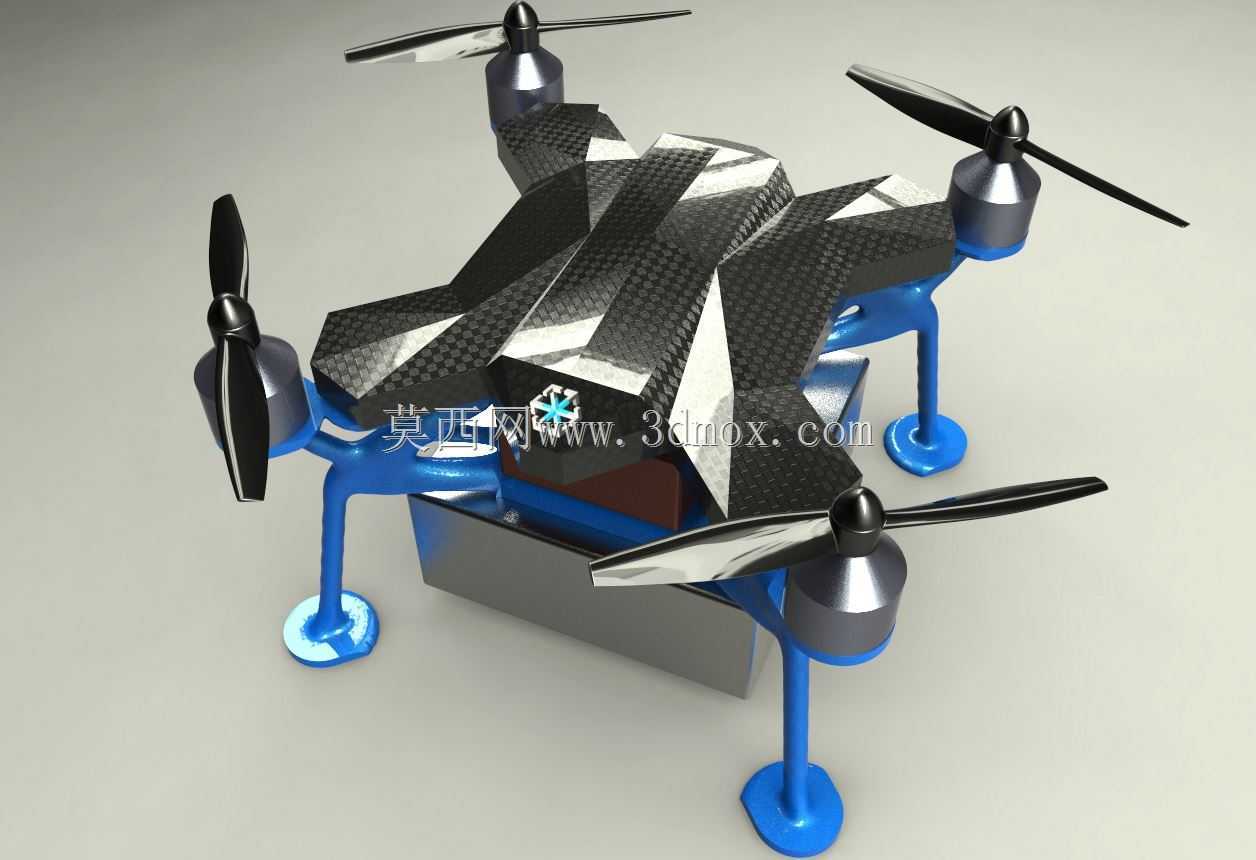

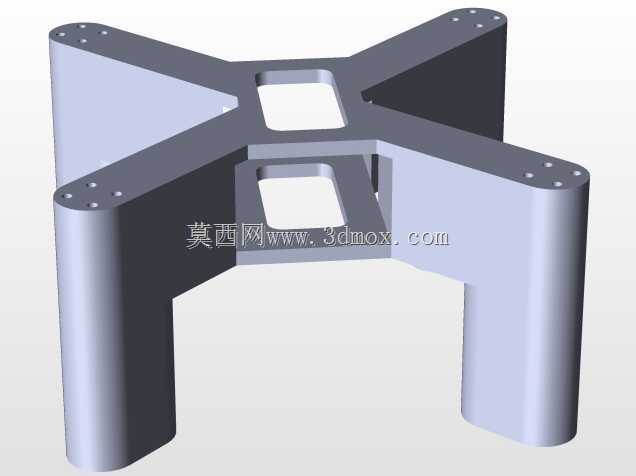

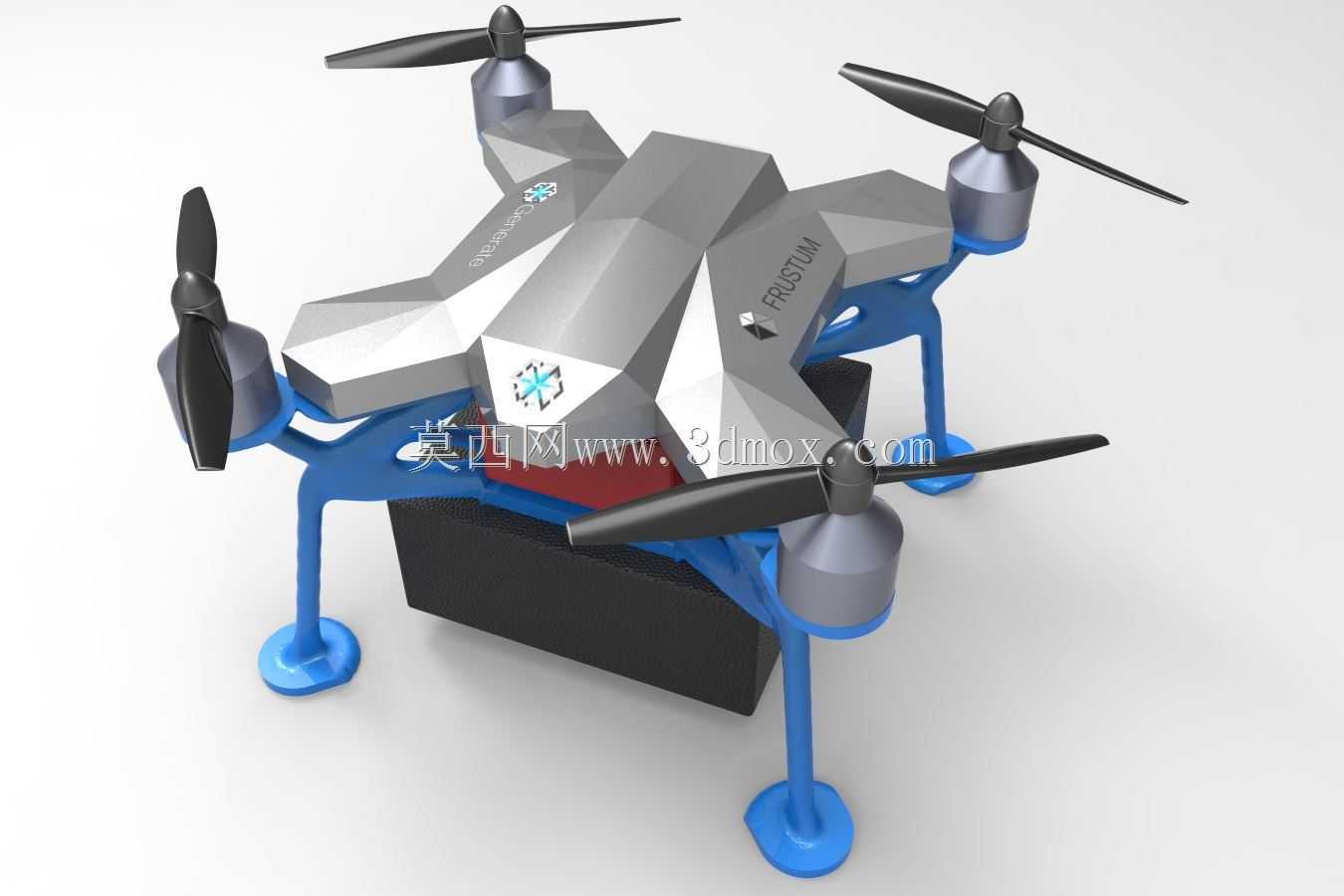

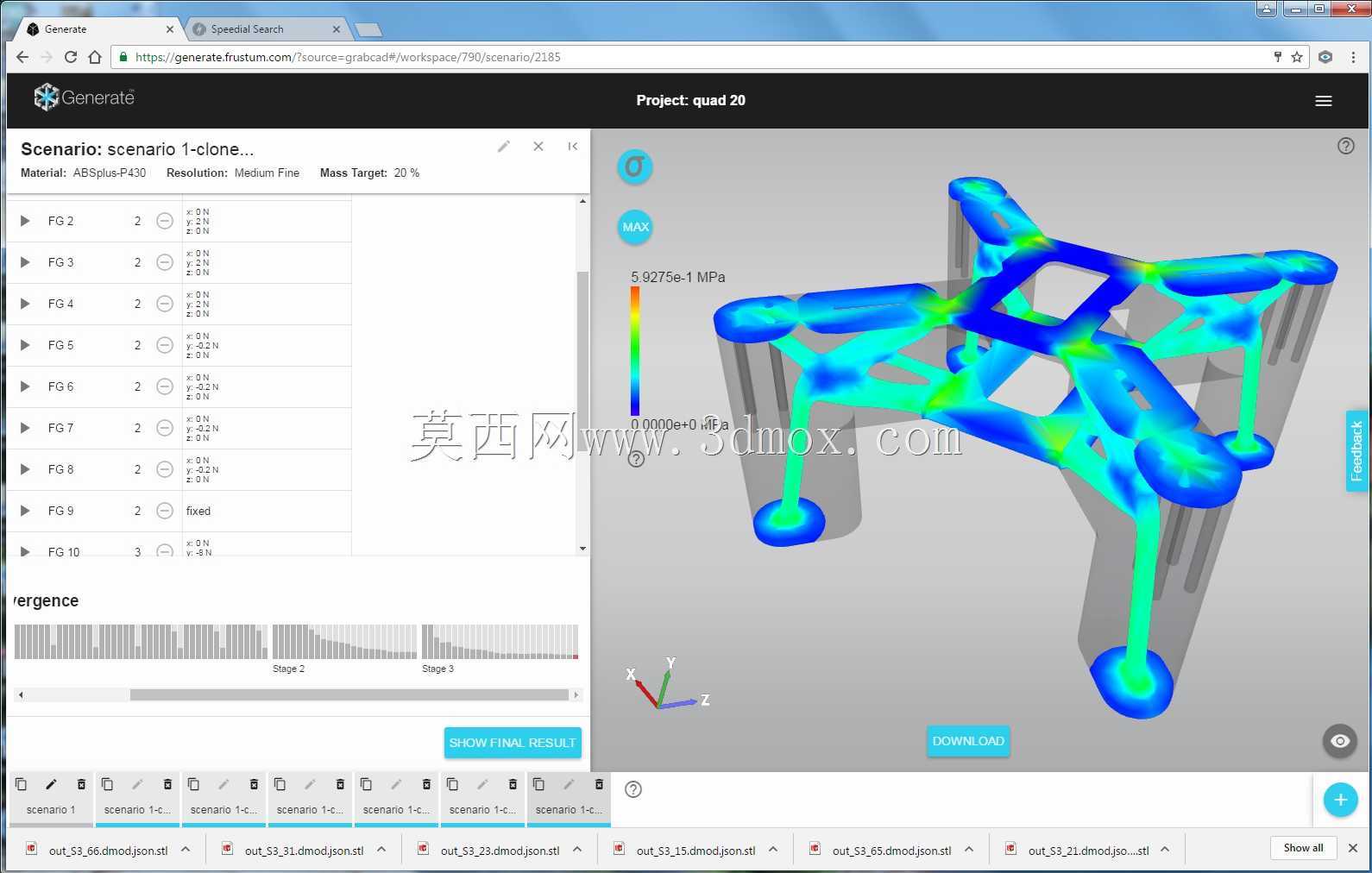

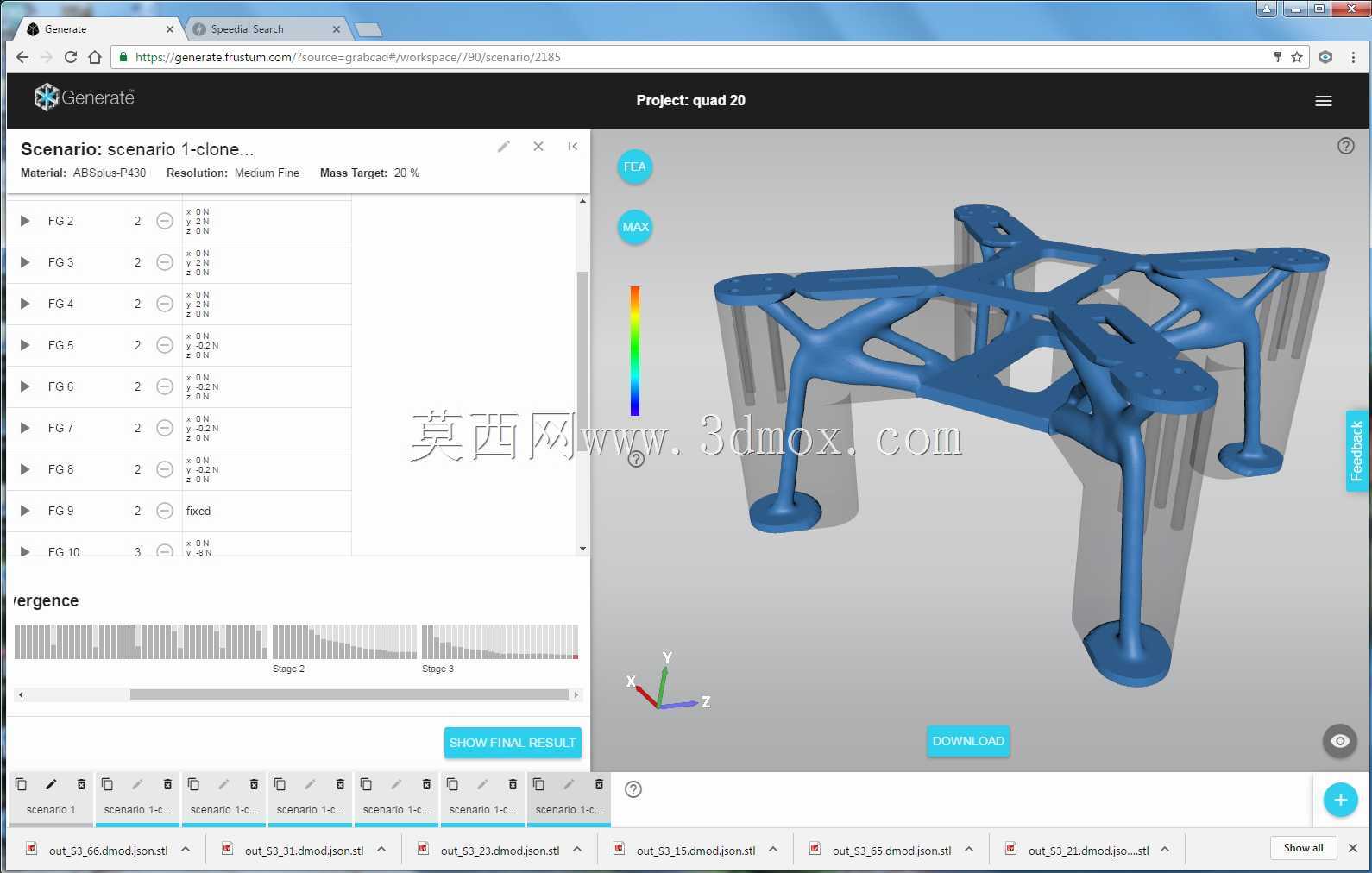

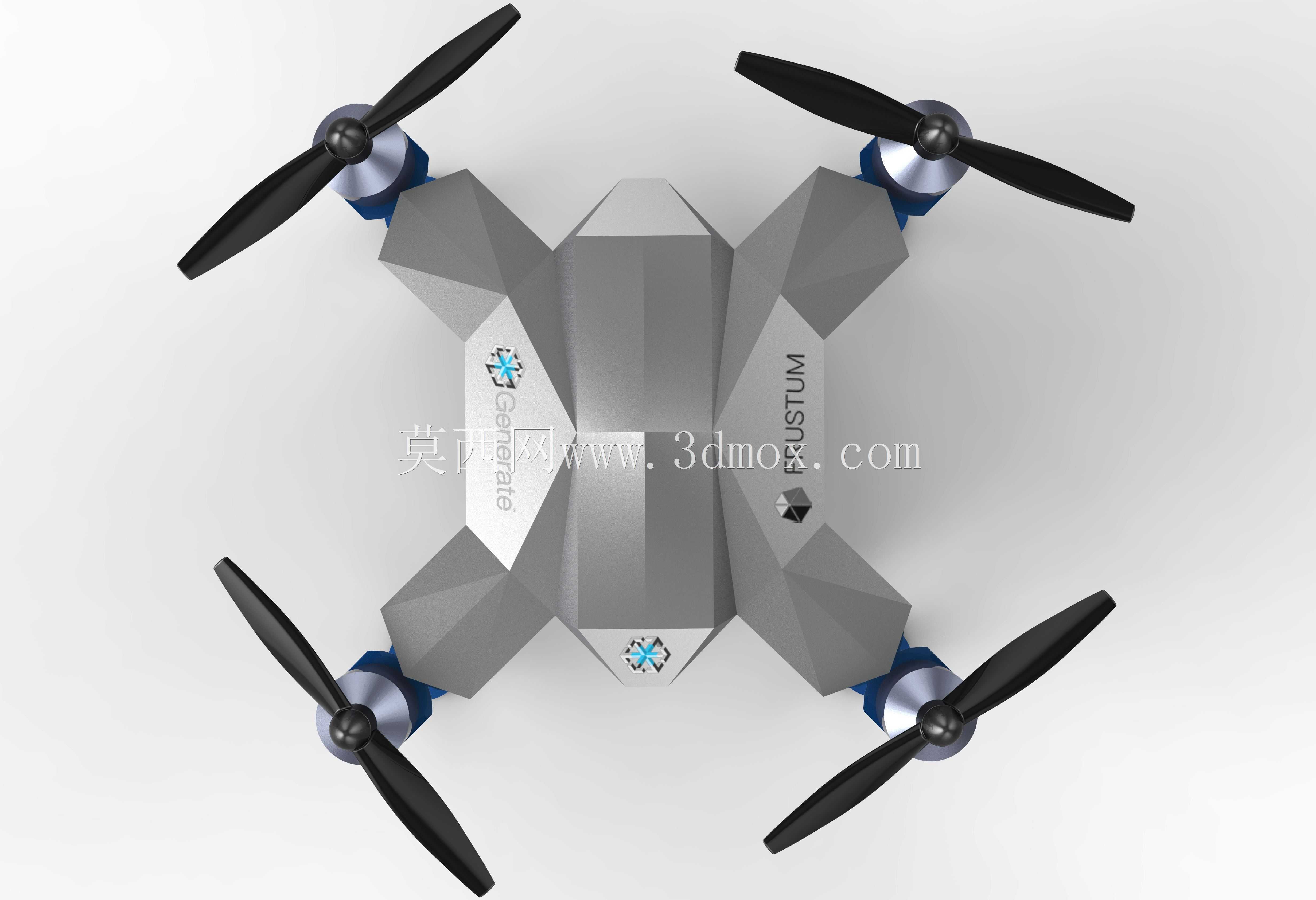

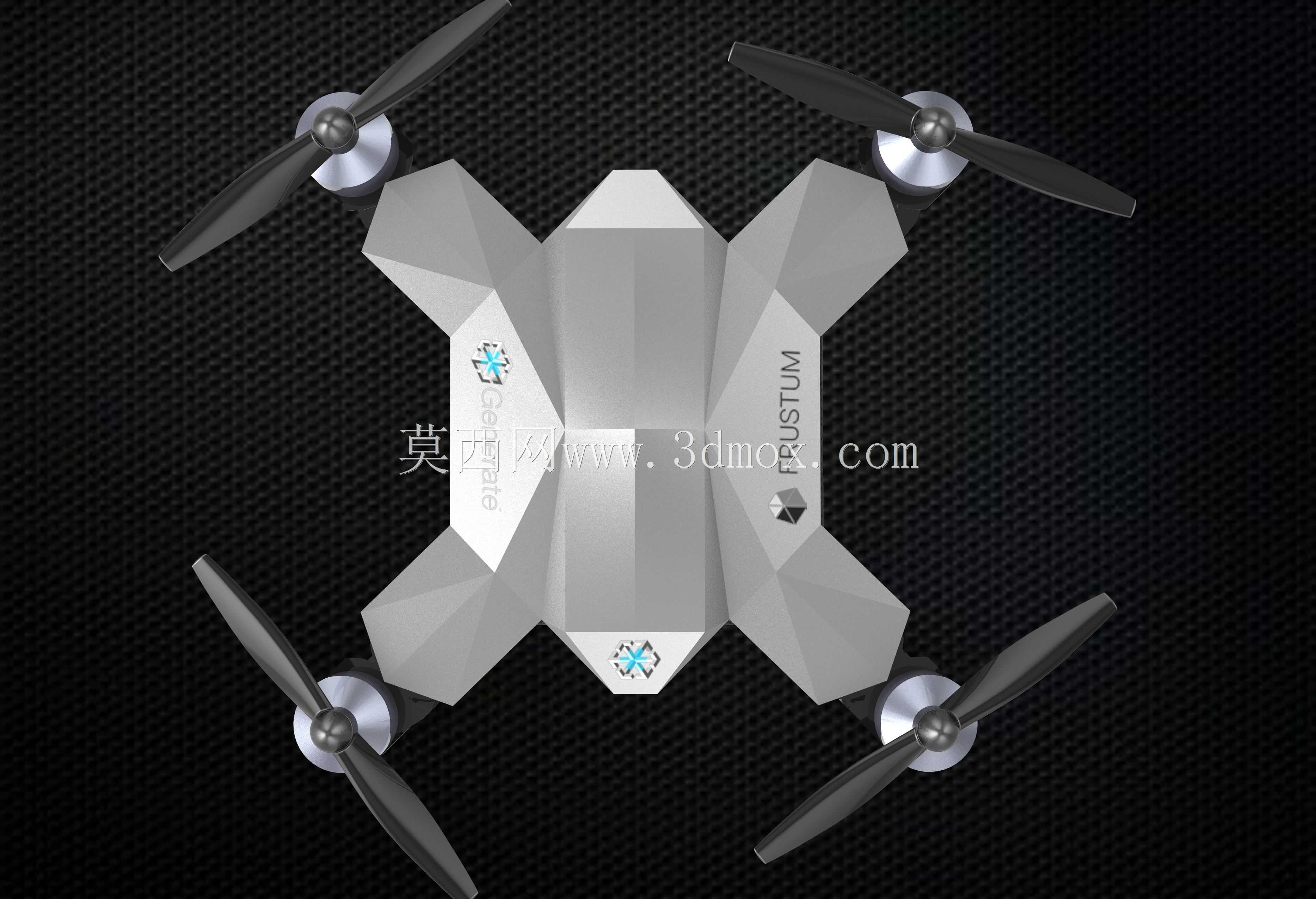

该结构方案围绕小型四旋翼低空作业平台展开，核心目标是在有限起飞重量下兼顾飞控板、电调、电池与任务载荷的安装空间，同时保证机架在高频振动、突发阵风及轻微触地冲击下的可靠性。整机采用四轴十字布局，四个旋翼臂从中心体向外伸展，臂端布置电机座，螺旋桨旋转平面保持在同一高度，以降低气动耦合和姿态控制难度。中心体上盖采用多面折角造型，并非单纯追求外观辨识度，而是通过折边提升薄壁壳体的抗弯扭刚度，使上盖在不增加壁厚的情况下能够覆盖内部电子器件，并为顶部扩展件提供平整安装面。中心体内部需要预留飞控安装区、电源分配区和线束通道，飞控应尽量靠近整机重心，电调靠近电机布置以缩短动力线长度，电池舱位于中心体下部，便于通过更换电池调整重心前后位置。机臂与中心体连接处是受力关键区域，模型中采用加宽过渡和局部加强思路，可降低悬停振动和机动飞行时的应力集中。下部承载盒体可用于电池收纳或任务模块安装，其与中心体之间应保留足够间隙，避免插拔电池时与上盖、机臂发生干涉。起落架采用四支独立支腿，支腿向下外扩并在末端设置圆盘形脚垫，这种形式能够在不显著增加重量的前提下扩大支撑范围，提升起降稳定性，同时为下方相机、传感器或投放装置留出竖向空间。脚垫接触面积较大，适合在平整地面、硬质桌面及普通户外场地起降；若在草地或不平整地面使用，仍需评估支腿下陷和侧翻风险。旋翼选型与轴距直接决定有效载荷和抗风能力，设计时需先明确桨叶旋转半径，再反推机臂长度和相邻桨叶间隙，保证高速旋转时不会发生碰桨。电机座安装孔位、机臂截面尺寸和中心体边界需要协同确定，任何一项改动都会影响线束走向、重心位置和外壳覆盖范围。从维护角度看，上盖应可快速拆卸，电池舱应支持无工具更换，支腿与机臂宜采用模块化连接，以便坠落后单独更换受损部件。该结构可用于低空航拍、教学实验、简易巡检和小型载荷验证，建模时应重点关注重心包络、螺旋桨净空、起落架触地姿态以及内部器件的散热与减振布置。
