带防护网的四旋翼航拍无人机结构

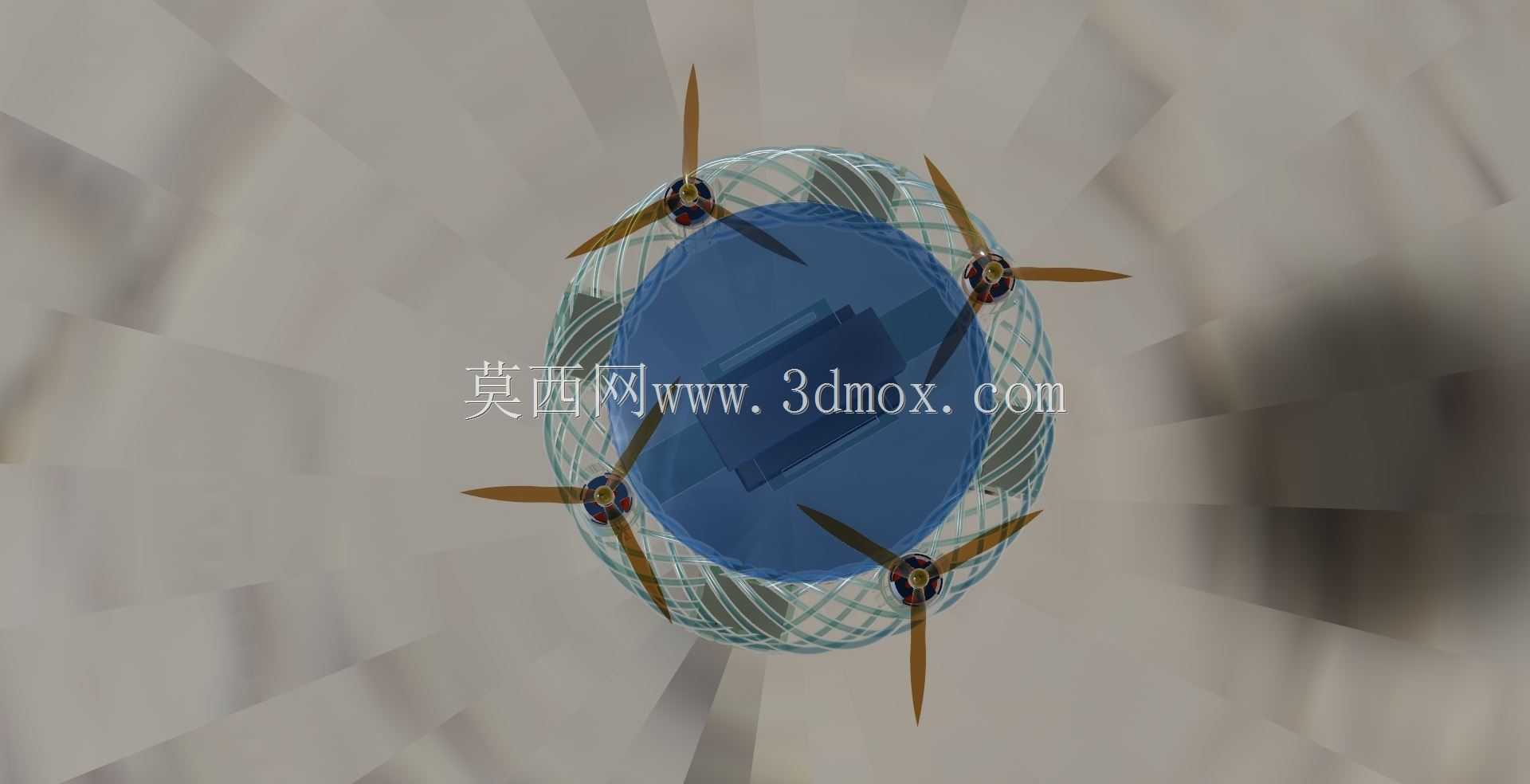

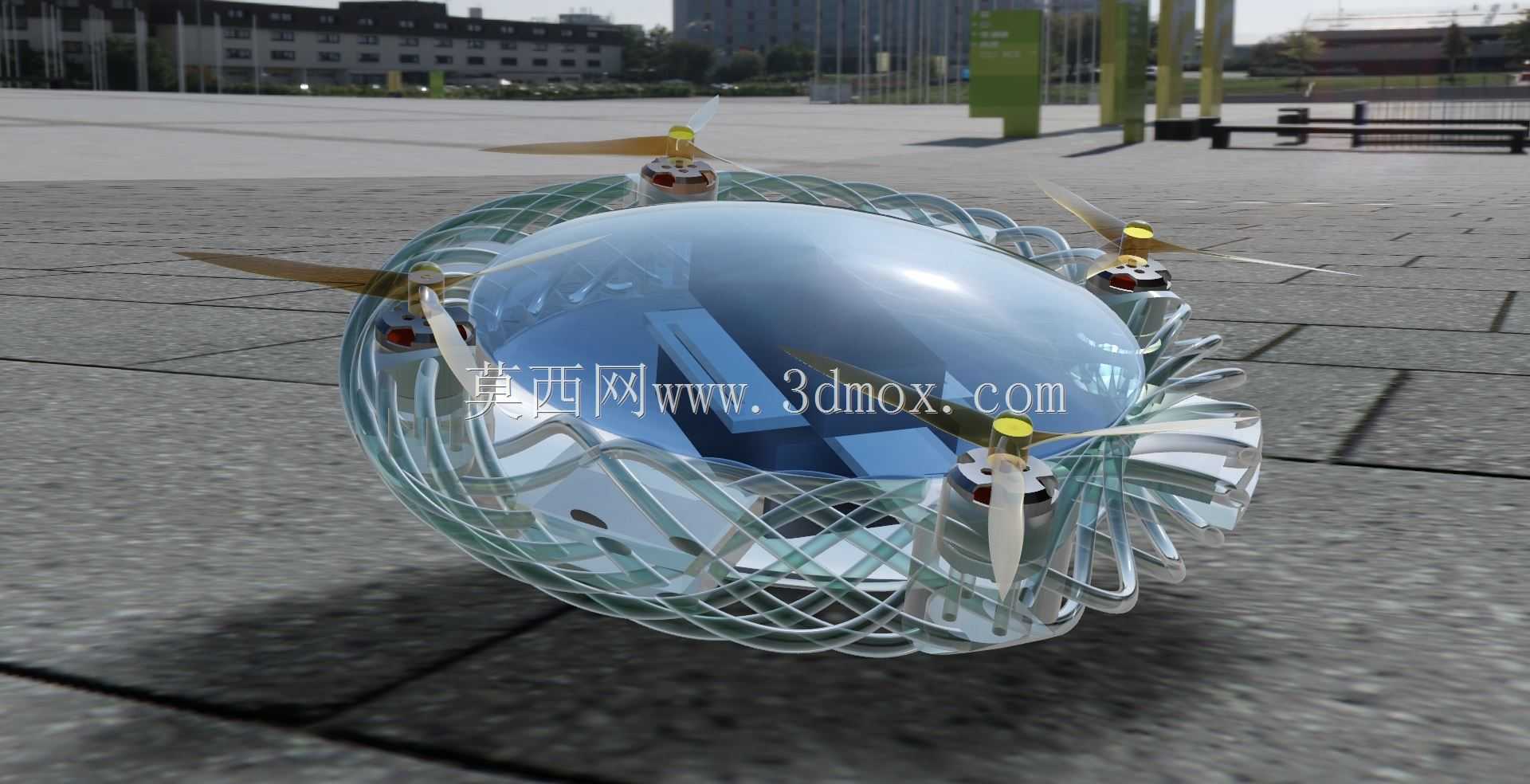

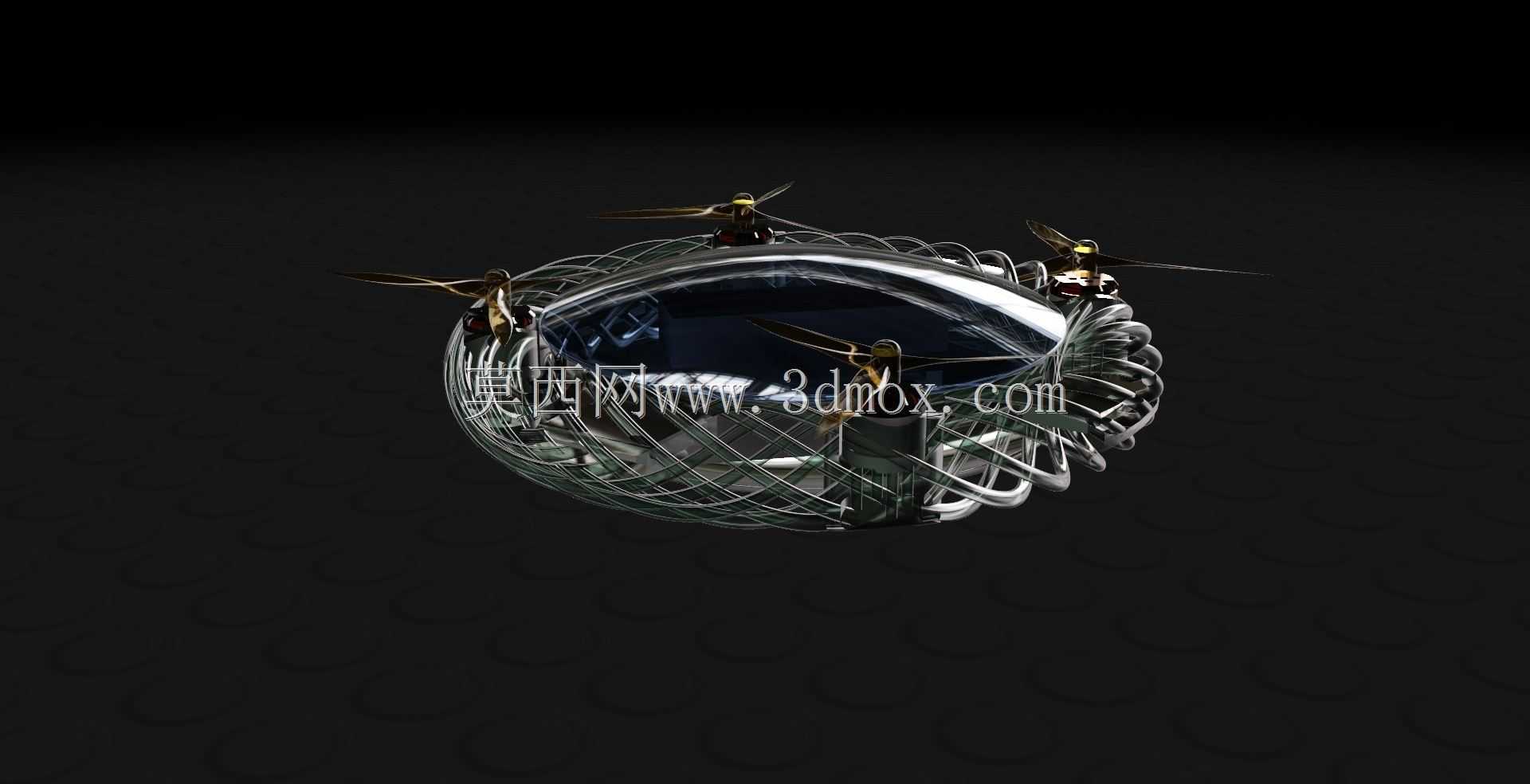

该四旋翼飞行器采用中心椭球舱体与外围环形防护网结合的布局，四个旋翼沿周向均布，整体重心落在几何中心附近，可降低姿态控制中的耦合扰动。中心舱体用于容纳飞控板、电池、传感器或任务载荷，外壳曲面连续，既有利于内部器件紧凑排布，也能减少飞行过程中的气流分离。外围防护网采用镂空网状结构，在桨叶与外部障碍物之间形成物理隔离，适用于室内巡检、近距离拍摄、教学演示以及人员活动较多的低空作业场景，能够降低桨叶碰撞造成的设备损坏和人身伤害风险。

从功能实现看，四组独立旋翼分别提供升力并通过转速差完成俯仰、横滚、偏航与升降控制。模型中旋翼与机臂的相对位置明确，机臂从中心舱体向外延伸，末端布置电机和螺旋桨，这种设计使拉力轴线尽量远离质心，提升姿态调整力矩。防护网并非简单装饰件，其轮廓需要与桨盘平面保持足够安全距离，避免高速旋转的桨叶触碰网体；同时网体自身重量和迎风面积会影响续航与抗风能力，因此在结构设计时需在防护强度、通透率和整机重量之间取得平衡。

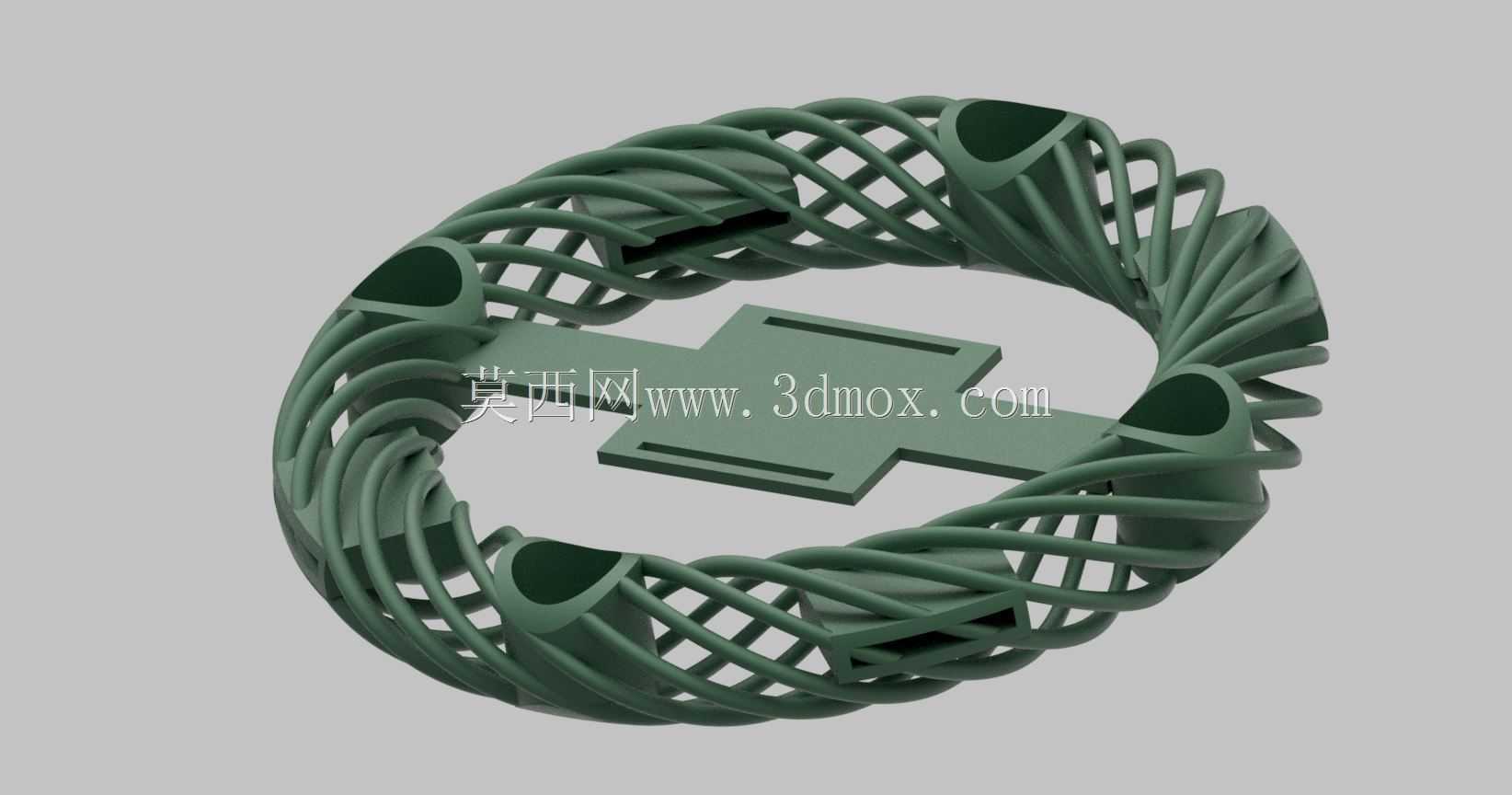

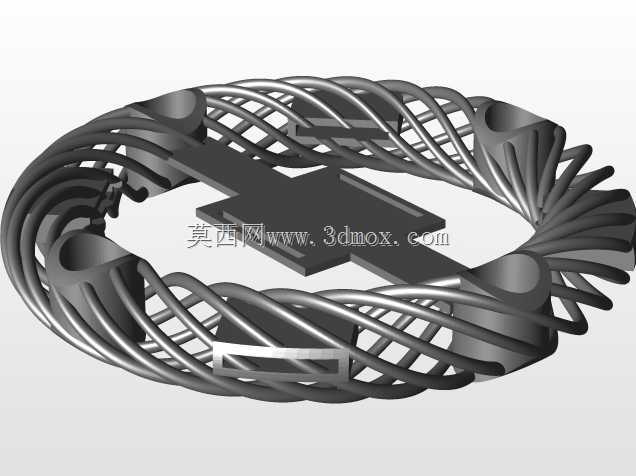

设计思路上，该机型更强调近人环境下的安全性与视觉整体性。椭球舱体与环形网罩形成统一的流线外观，内部电子件可沿舱体纵向分层布置：电池置于下部以压低重心，飞控与惯性测量单元靠近中心区域，任务模块根据使用需求布置在前端或下部。机臂与防护网的连接点需要考虑冲击传递路径，碰撞时应让网体优先变形吸能，而不是直接将载荷传递至电机座或中心舱。若用于工程样机开发，还应在连接位预留紧固件安装空间，并关注塑料卡扣、碳纤维杆或金属支架在反复振动下的疲劳问题。

外形与安装边界方面，整机最大外廓由防护网直径决定，运输和收纳时需按环形网罩尺寸预留空间。桨叶旋转范围被限制在网体内部，实际安全边界可按网罩外缘计算；中心舱底部应保留电池拆装、充电接口和传感器开窗位置，顶部则需避免遮挡GPS或定高模块。若加装相机、云台或喊话器，载荷应尽量靠近质心并控制总重，防止转动惯量过大导致响应迟缓。该结构可为室内无人机、教学实验平台及近人作业飞行器的方案设计提供直接参考。
