真空分离器泵用加工叶轮三维结构设计

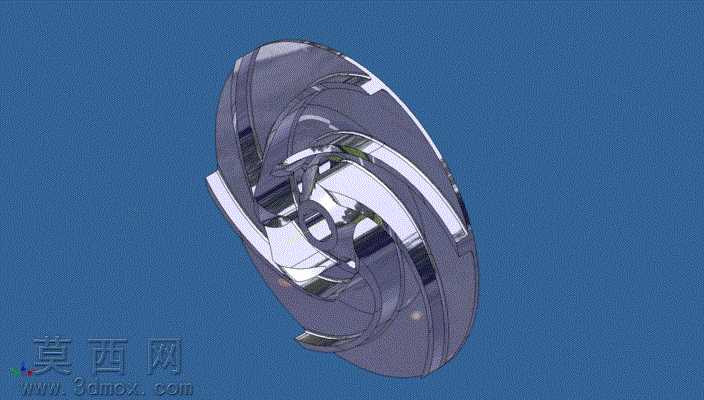

本作品为适配真空分离器泵的叶轮三维建模成果，整体围绕数控机床加工固体圆盘的工况需求开展设计，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先以回转类零件的基准轴线为核心定位基准，先绘制叶轮的轮盘基体截面草图，通过回转特征生成基础圆盘实体，保证轮盘的同轴度与厚度参数完全匹配泵腔的装配尺寸要求。后续针对叶片结构开展精细化设计，结合真空分离器泵内气固两相流的输送特性，将叶片设计为空间扭曲形态，通过多截面曲面放样、实体加厚的方式生成单个叶片特征，再通过圆周阵列命令完成全部叶片的均匀排布，阵列过程严格控制叶片间的角度公差，避免出现流道宽窄不均的问题，保障流体在叶轮内的流动稳定性。材质与渲染阶段，针对叶轮实际应用中采用的金属材质特性，为模型赋予高反光金属材质参数，调整材质的粗糙度、金属度数值模拟不锈钢或合金结构钢的表面质感，同时添加环境反射贴图增强模型的真实感，渲染时采用蓝色纯色背景突出叶轮的结构轮廓，通过多角度打光展现叶片的扭曲曲面形态与轮盘的厚度层次，清晰呈现叶片与轮盘的连接过渡结构。结构设计上充分考虑数控机床的加工可行性，叶片与轮盘的连接位置均设计有合理的工艺圆角，避免加工过程中出现应力集中的尖角结构，同时保证流道内无阻碍固体颗粒通行的突兀结构，适配固体圆盘加工场景下的杂质输送需求，叶轮的中心定位孔、连接键槽等装配结构均按照通用泵类零件的安装标准设计，确保模型可直接用于后续的工程图导出、加工仿真或装配验证环节。整个建模过程严格遵循机械设计的工艺规范，所有特征均保留完整的参数化建模历史，方便后续根据不同的泵型参数调整叶轮直径、叶片数量、扭曲角度等核心参数，模型的曲面连续性达到G2级别，既满足视觉渲染的美观需求，也符合数控加工编程对模型曲面质量的要求，可直接导入CAM模块生成加工刀路，用于实际的叶轮零件生产制造。
