Openhydro潮汐水轮机结构三维设计

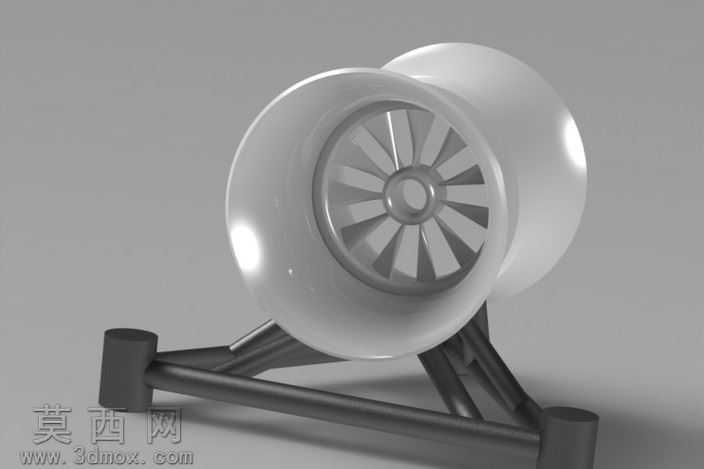

本模型参考法国Openhydro潮汐水轮机产品进行三维建模设计，整体采用SolidWorks完成全参数化结构搭建，建模过程中严格遵循潮汐能发电设备的实际结构比例，对核心的涡轮转轮、导流外壳、支撑机架三大模块进行了精细化的特征构建。首先在涡轮转轮部分，采用圆周阵列特征完成16片等距分布的曲面叶片建模，每片叶片都通过放样曲面生成符合流体力学特性的翼型截面，叶片根部与中心轮毂采用圆角过渡处理，避免应力集中问题，轮毂中心预留了与传动轴对接的安装孔位，孔位公差按照通用机械装配标准设定。外围的导流外壳采用双段回转曲面设计，进水端为渐扩式喇叭口结构，能够有效扩大水流过流面积，引导来流平稳进入涡轮区域，出水端为渐缩式结构，提升尾流排出效率，外壳整体做等厚抽壳处理，还原真实设备的壳体壁厚特征。底部的支撑机架采用桁架式结构设计，由三根主支撑臂、两根横向连接梁以及底部两个安装基座组成，支撑臂与外壳、基座之间均采用焊接式连接结构建模，连接处添加了三角加强筋提升结构强度，安装基座上预留了螺栓安装孔，用于设备在海床基座上的固定装配。材质渲染阶段，涡轮转轮与导流外壳赋予高光金属材质，模拟不锈钢材质的反光特性，支撑机架部分赋予哑光深灰金属材质，区分不同部件的材质差异，场景采用三点布光方案，主光源从侧上方投射打出主体轮廓，辅光源补亮暗部细节，背光源勾勒边缘高光，最终渲染出的效果图清晰展现了水轮机的整体结构与部件衔接关系。设计过程中充分考虑了潮汐水轮机的实际工作场景，所有结构特征都围绕水下工作的耐压、抗水流冲击需求进行设计，没有冗余的装饰性结构，各部件之间的装配关系清晰明确，可用于潮汐能发电设备的结构展示、原理教学以及初步方案验证使用。
