大尺寸雕塑弧形测量卡尺结构设计

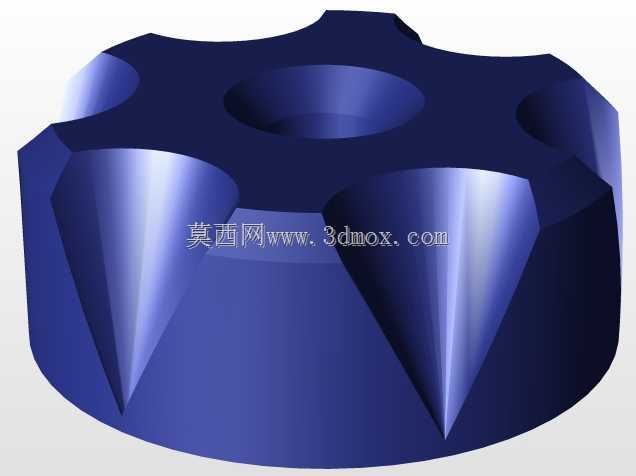

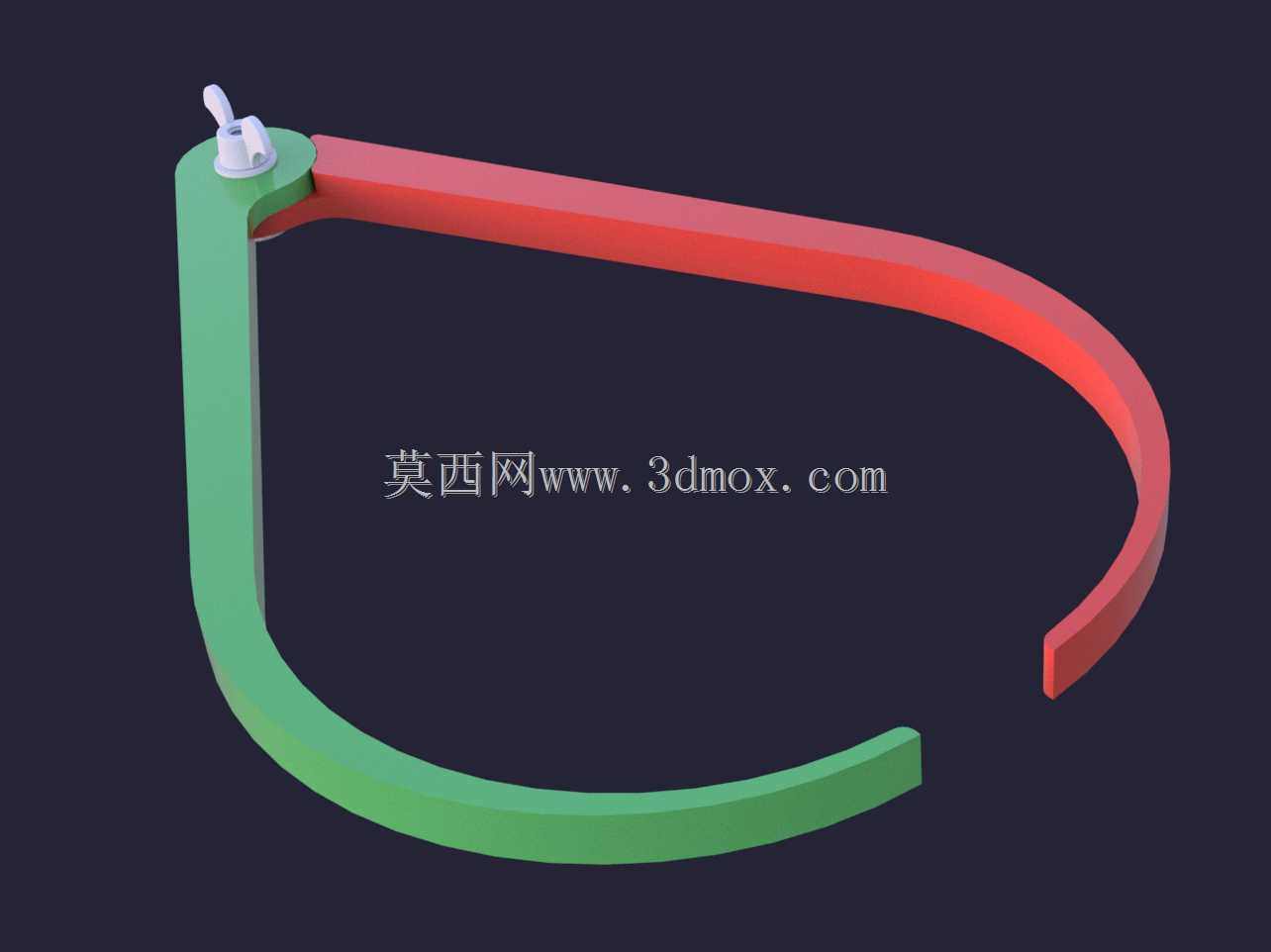

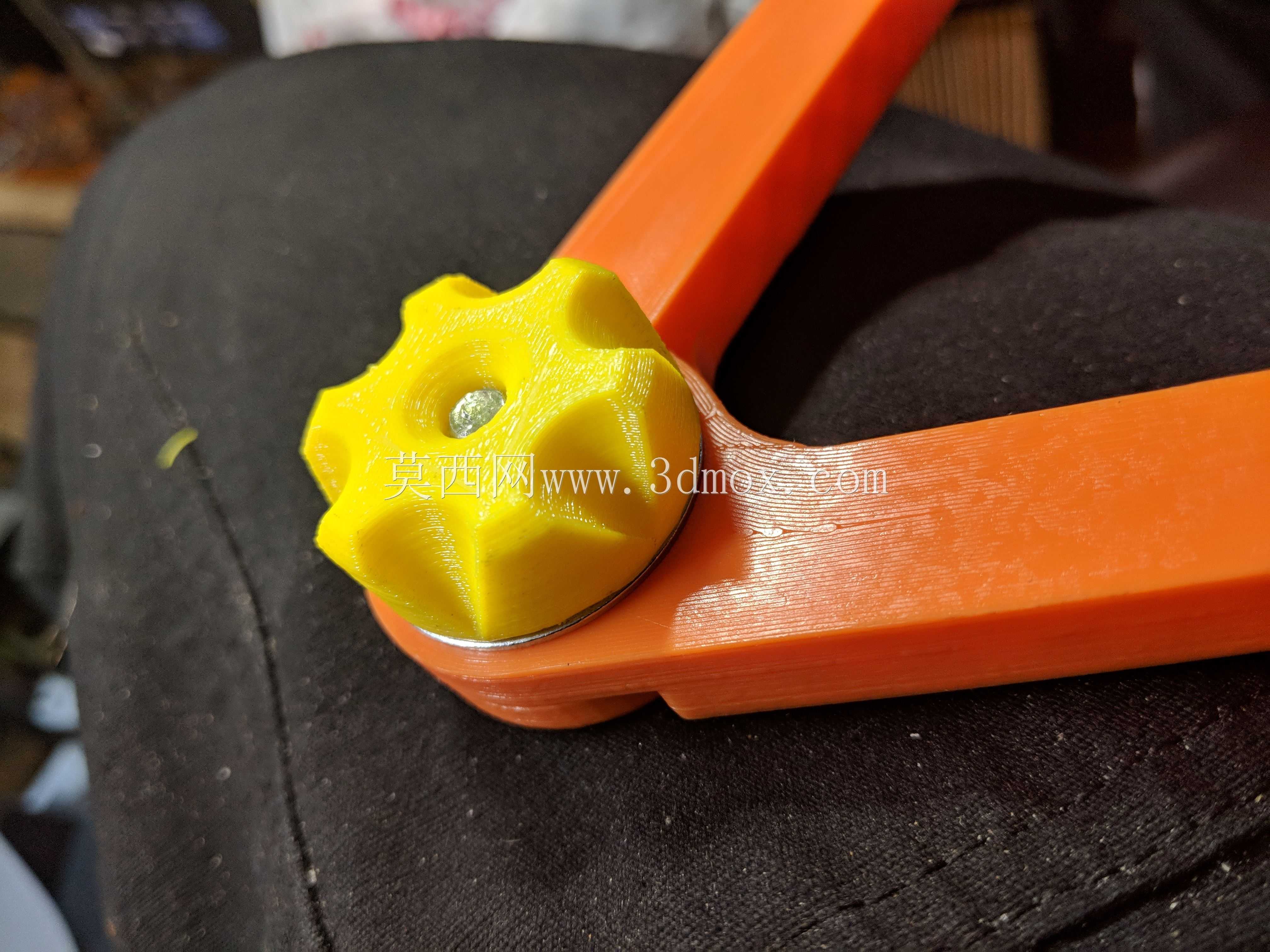

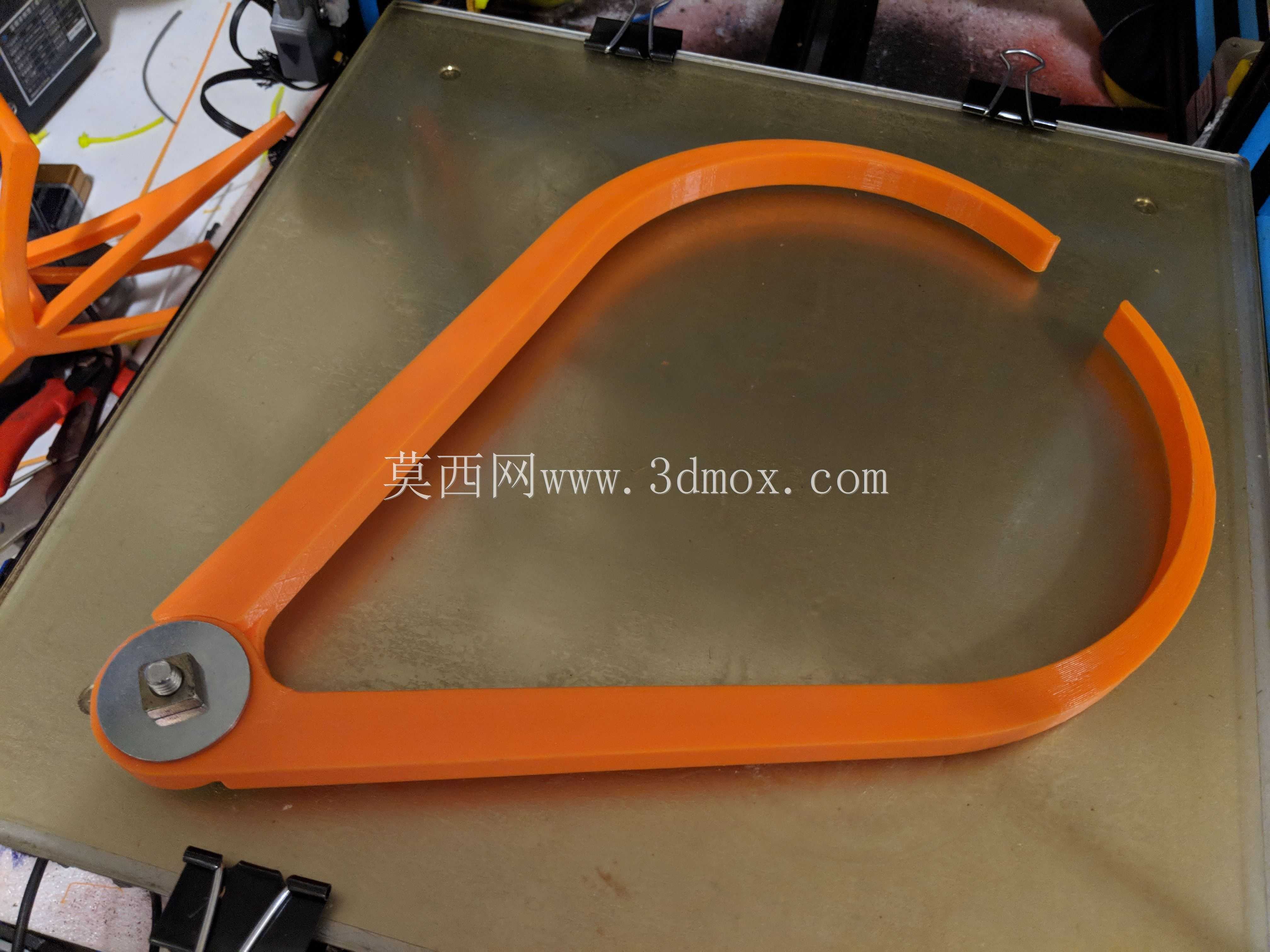

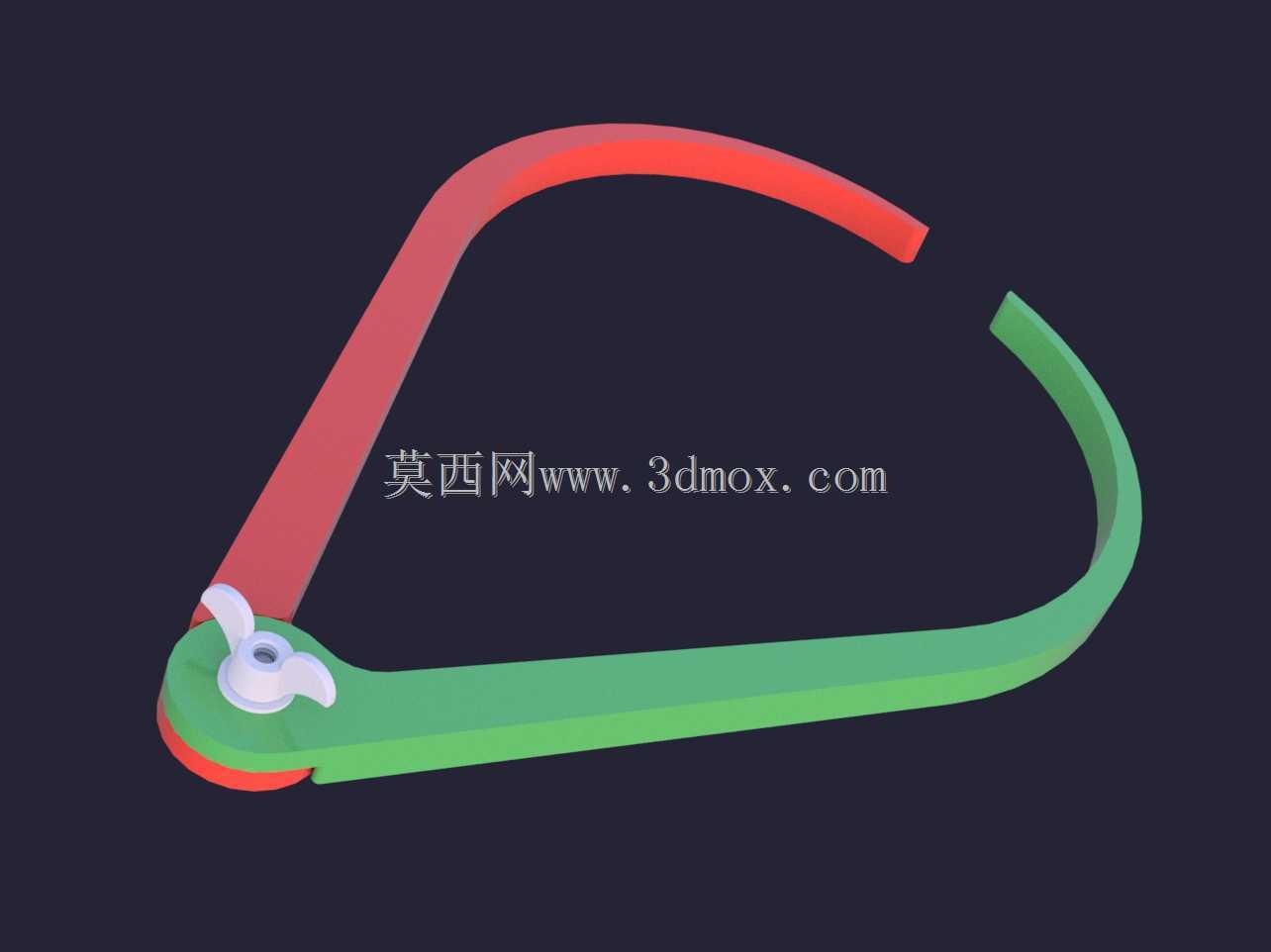

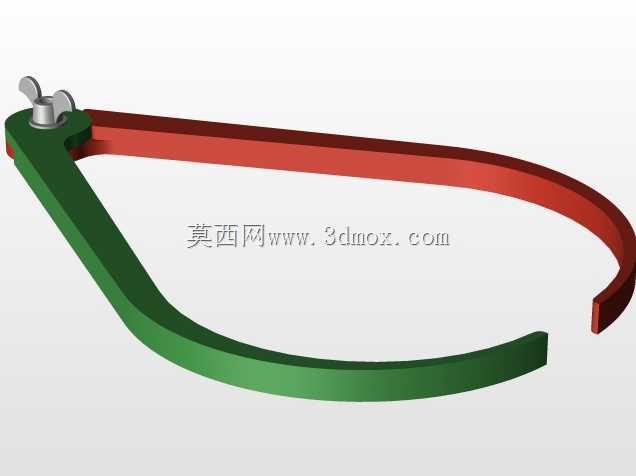

这款弧形卡尺主要面向雕塑创作、陶艺修坯、木模修形以及大型手板复核等需要跨曲面取尺寸的作业场景。普通平直卡尺在测量外凸弧面、回转体壁厚或不规则泥塑轮廓时，量爪容易被曲面遮挡，读数位置与实际测点之间也会产生视觉偏差；该结构通过两根对称弯臂把测量触点延伸到工件外侧，再在铰接端附近集中读取刻度，能够让操作者在不破坏软质坯体表面的前提下快速获得外径、厚度与对称度参考。整体展开后的总尺寸控制在288mm，弯臂采用大半径弧线外扩，两臂在最大开口状态下仍保留足够的退让空间，可包覆常见中小型雕塑头像、碗钵类器型以及3D打印样件的弧形截面。铰接端使用1/4-20英制紧固件作为转轴，轴肩处加装挡片与垫片，使铆钉或螺栓固定在单侧钳体上，另一侧由锁紧螺母自由转动，这样既避免了长期开合后转轴松脱，也能通过螺母预紧量调节两臂摆动阻尼。实际装配时需要保证两片弯臂完全对称，因此建模阶段先完成单侧臂体，再以铰接孔中心为基准做镜像，随后统一修整臂身宽度与铰接座凸台高度。臂身截面不宜过厚，否则会增加打印后翘曲风险；也不能过薄，否则在接触硬质模型时会产生弹性变形。沿弧线方向布置的加强筋可以在不显著增加重量的前提下提升抗弯刚度，筋条高度建议随臂身受力变化逐步过渡，在靠近铰接座区域适当加厚，在末端触点区域收窄，以减少应力集中。测量触点设计为小面积平面接触，相比尖点接触更不容易划伤油泥、陶土和未固化的树脂表面；若用于金属或硬木工件复核，也可在触点处粘贴薄铜片提高耐磨性。刻度盘布置在铰接端，利用两臂相对转角换算开口尺寸，相比在长臂上直接刻线，更便于近距离读数，也降低了长臂变形对刻度线性度的影响。从安装边界看，铰接座外径需容纳标准垫圈与螺母，转轴孔与紧固件之间保留轻微间隙，保证开合顺畅；弯臂外侧轮廓在闭合状态下不应相互干涉，末端触点在零位时应可靠贴合。该结构对3D打印成型比较友好，两片相同零件可并排摆放，减少支撑数量；若采用机加工或激光切割制作，臂身外轮廓可直接由二维轮廓拉伸生成，二次加工主要集中在铰接孔倒角与触点平面修平。现场使用时，单手握持卡尺铰接端，拇指轻推活动臂即可完成开合，适合在雕塑台、转盘或修坯机旁反复测量；对于需要记录对称形态的创作，还可以通过固定螺母锁紧当前开口，把尺寸转移到另一对称位置进行比对。
