40A汽车VDO继电器结构设计

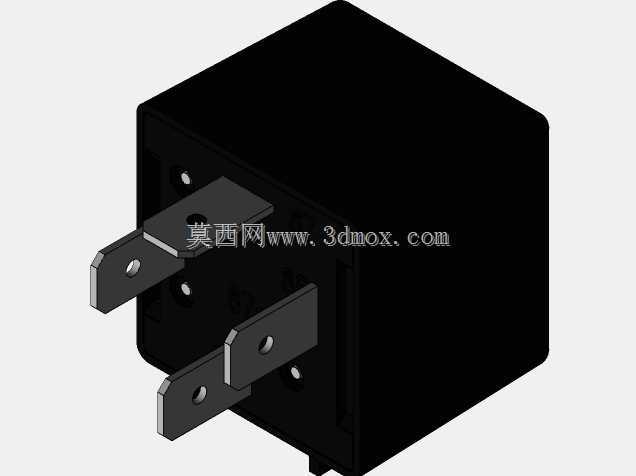

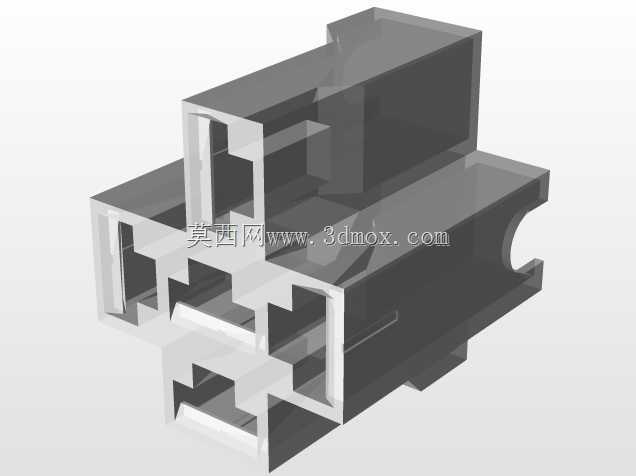

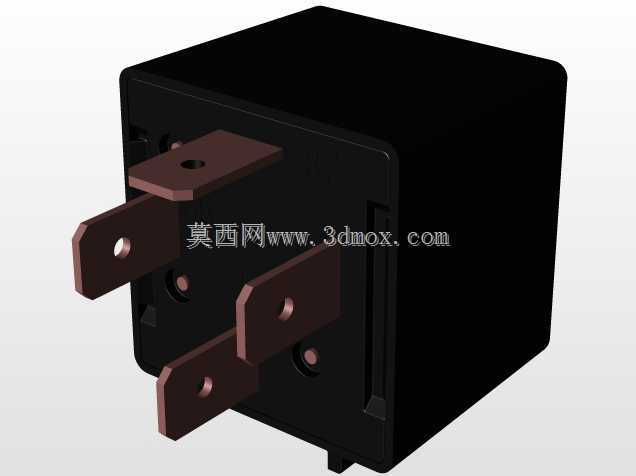

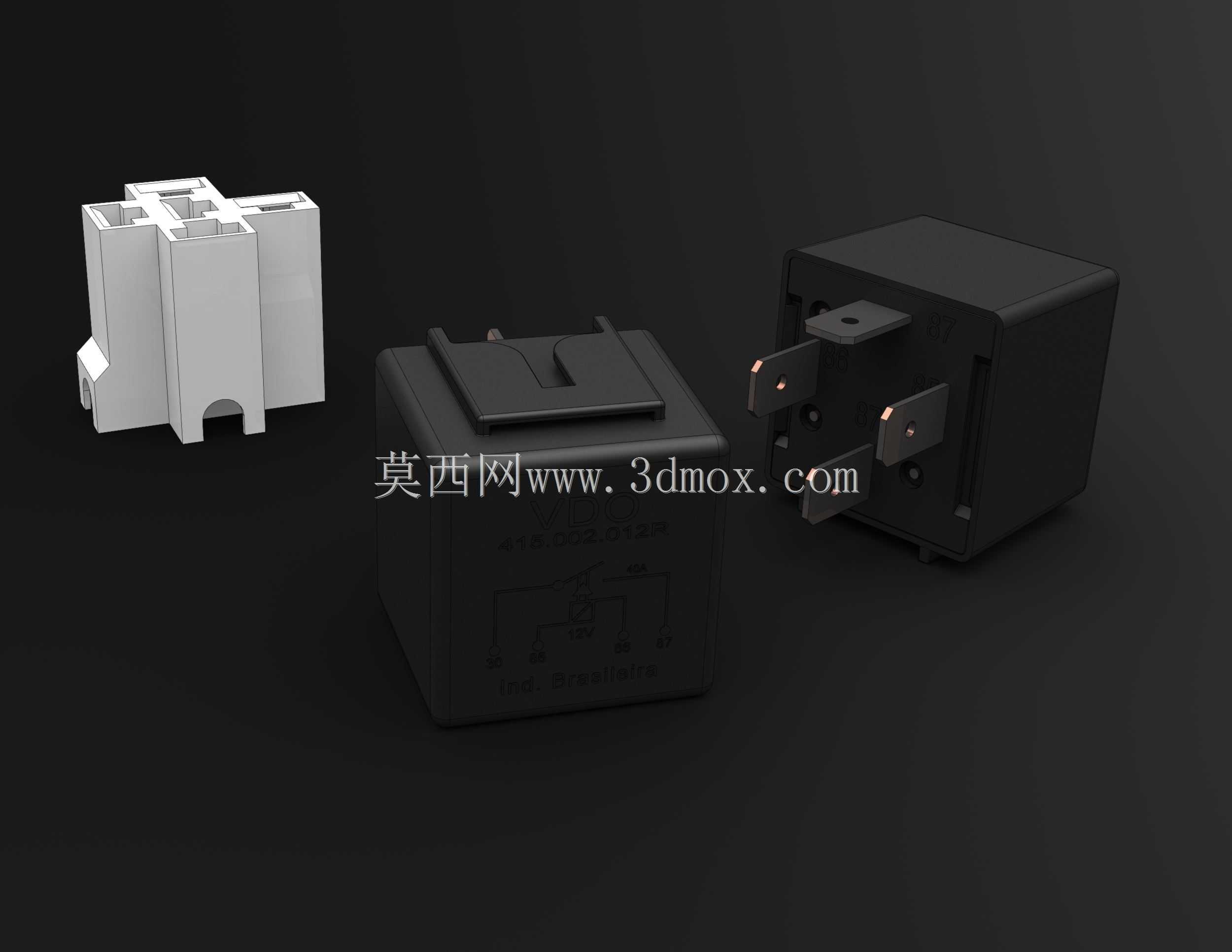

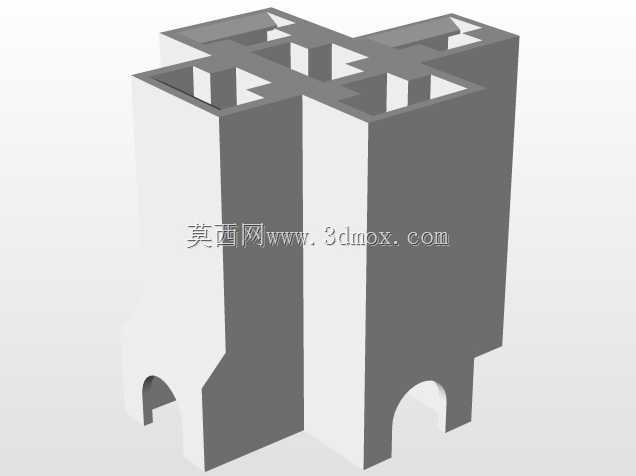

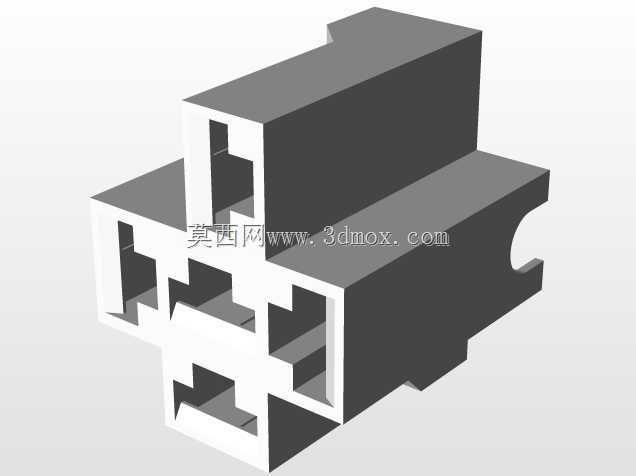

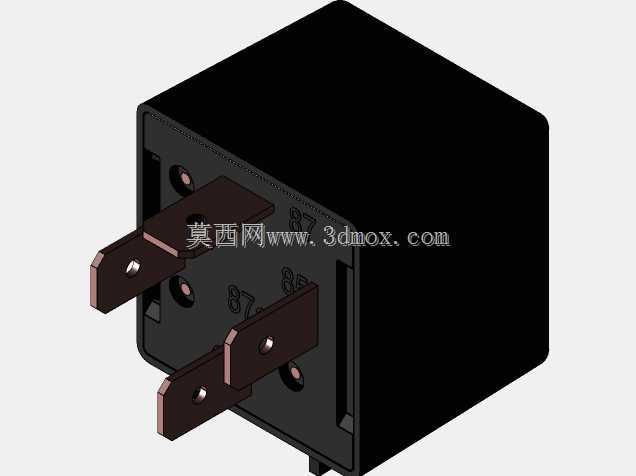

该模型呈现的是一款40A规格VDO型汽车继电器，包含黑色继电器本体与白色插接护套两部分，用于车载低压回路中的小电流控制大电流通断场景。在整车电气架构里，这类器件常布置在保险丝盒、发动机舱配电中心或车身附加线束中，承担灯光、风扇、油泵、喇叭、起动机保持线圈等负载的间接切换任务，避免控制开关直接承载大电流而烧蚀。本体采用近似立方体塑壳，顶部设有定位凸台与防错结构，侧面伸出宽片状主回路插片和较窄的线圈控制插片。插片排布遵循常见VDO安装接口，能够与标准插座快速配合；宽插片用于主触点回路，窄插片用于电磁线圈激励。壳体表面预留的加强筋和卡扣位，既提升注塑件刚性，也保证在振动环境下上下盖扣合稳定。白色护套对应线束端连接器，内部具有隔腔和导向槽，可将不同插片隔离，降低误插风险，并为端子提供保持力。护套外壁的弹性锁片与继电器本体或安装座配合，能够防止车辆颠簸导致接插件退针。设计时需要同时考虑电气间隙、爬电距离、端子保持力和装配方向。模型把插片厚度、护套型腔、壳体止口、顶部凸台等边界完整表达，可用于检查接插件对配、干涉情况以及周边线束走向。安装层面，继电器可通过插座固定在配电盒孔位，也可依靠法兰或支架固定；本体外形决定了最小布置空间，顶部凸台和侧向插片则影响上方与前后方向的预留尺寸。选型时，线圈电压、触点容量、插脚定义和护套锁扣形式必须与整车原理图一致。对结构工程师而言，这类模型的价值不在于外观渲染，而在于把继电器与连接器、保险丝盒、线束包扎、安装支架之间的装配关系提前锁定，从而在样件阶段减少插装困难、锁止不到位和维修空间不足等问题。
