室内外通用门禁读卡终端结构设计

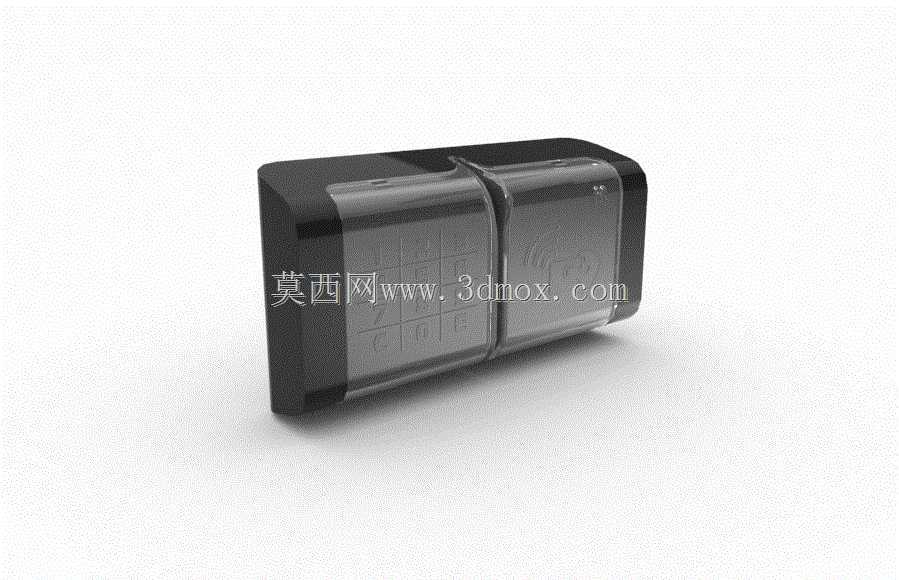

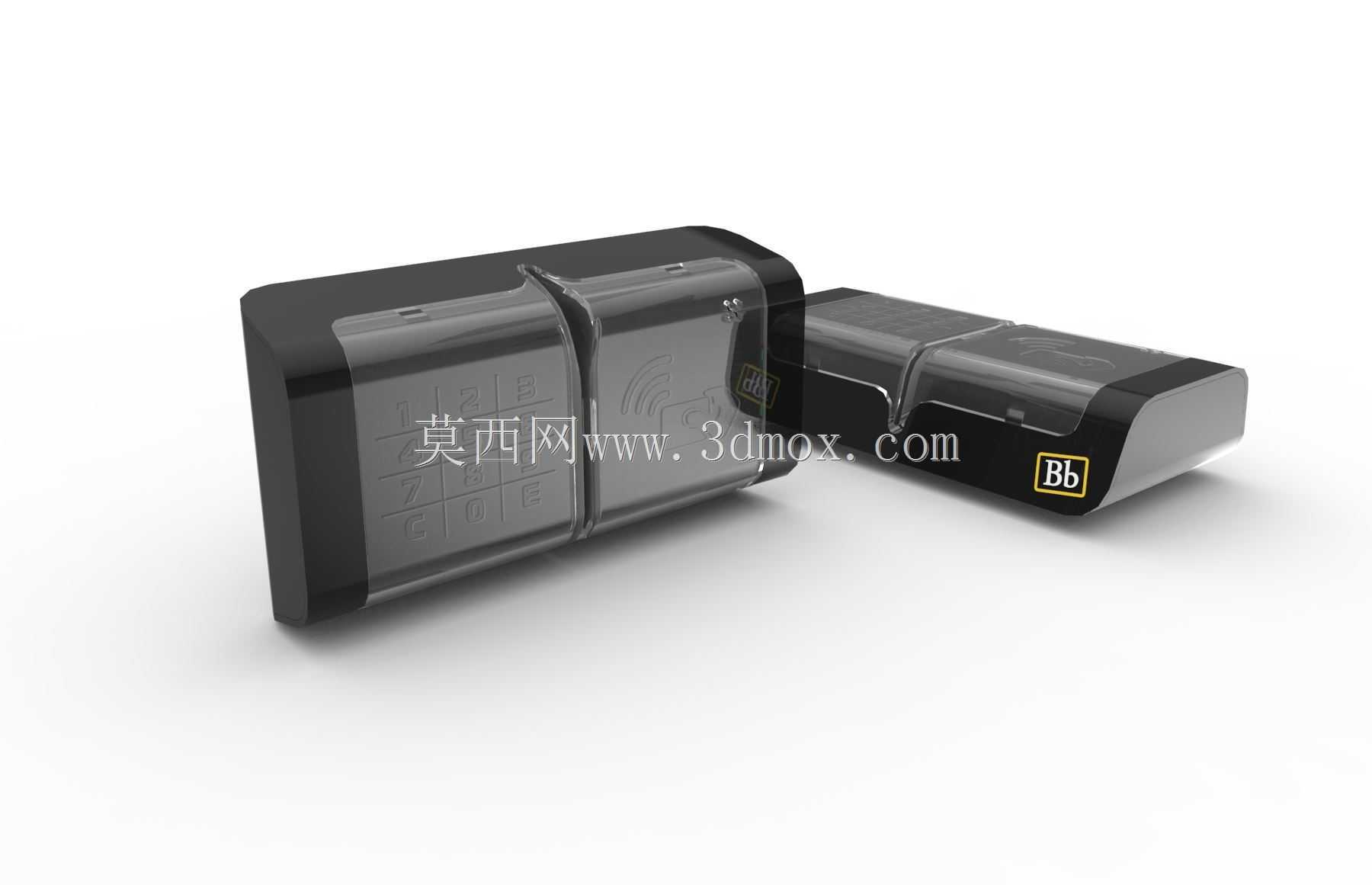

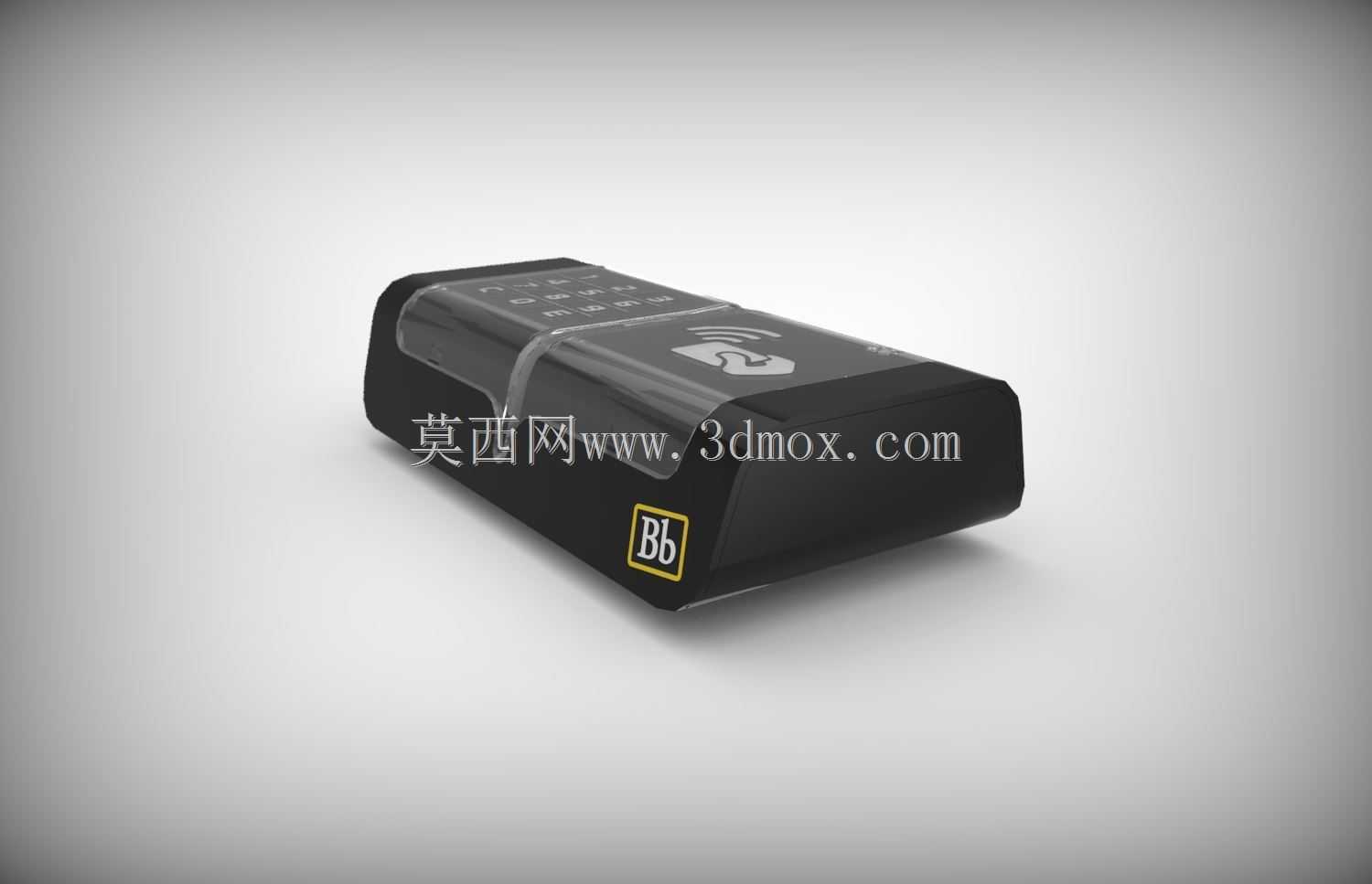

该读卡终端面向室内外门禁与身份识别场景，整体采用封闭紧凑的盒体思路，外廓尺寸控制在135mm×70mm×30mm，适合墙面、闸机立柱、设备面板等受限空间安装。较小的厚度能够降低外凸量，减少通行区域磕碰风险；平直底面则为贴装、螺装或嵌入预装提供稳定基准。结构由底座、上盖和透明导光件三部分组成，三者在装配后形成连续封闭轮廓，可在公共出入口、办公楼通道、园区门点等环境中承担刷卡、NFC识别与状态提示任务。

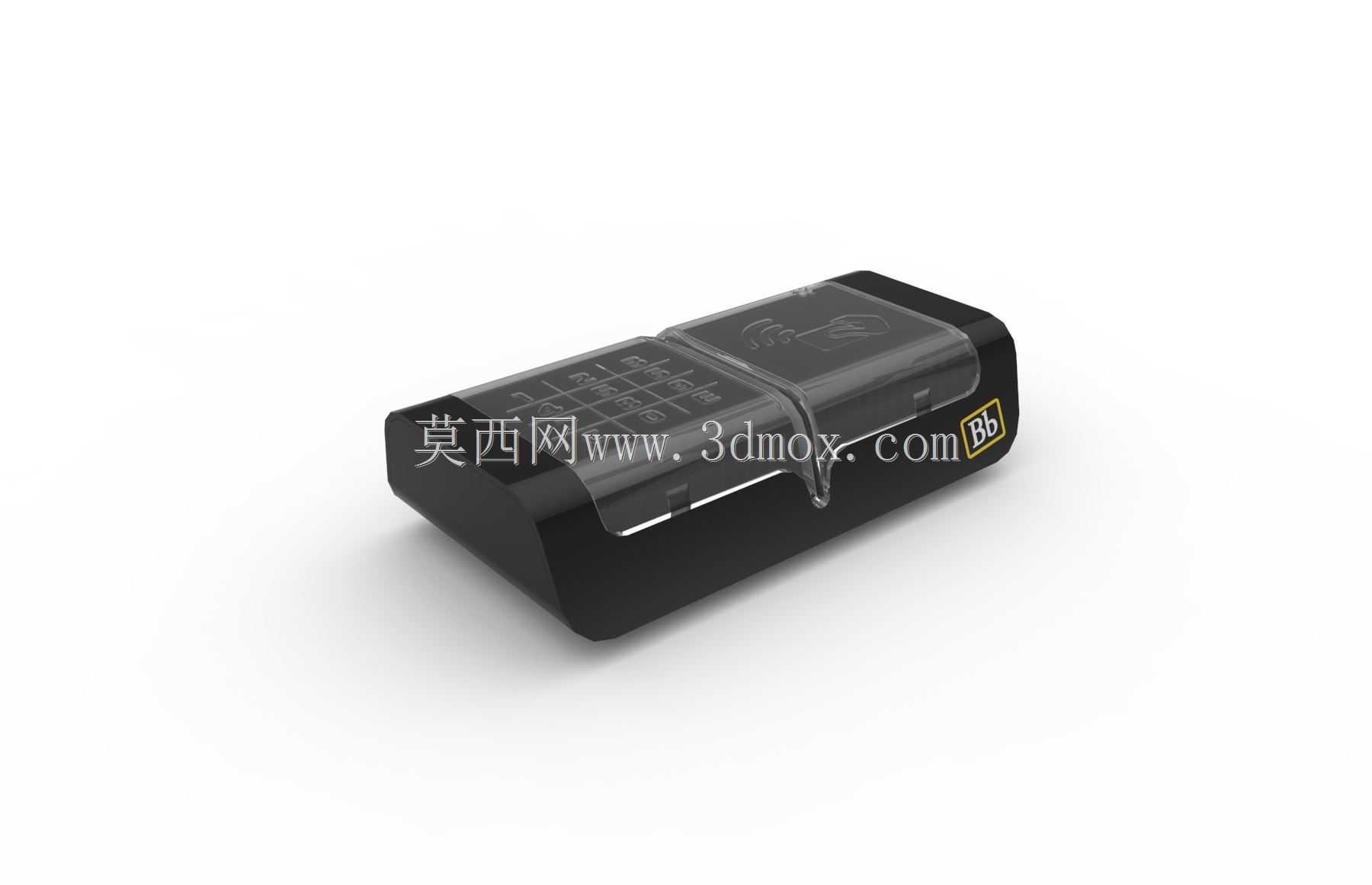

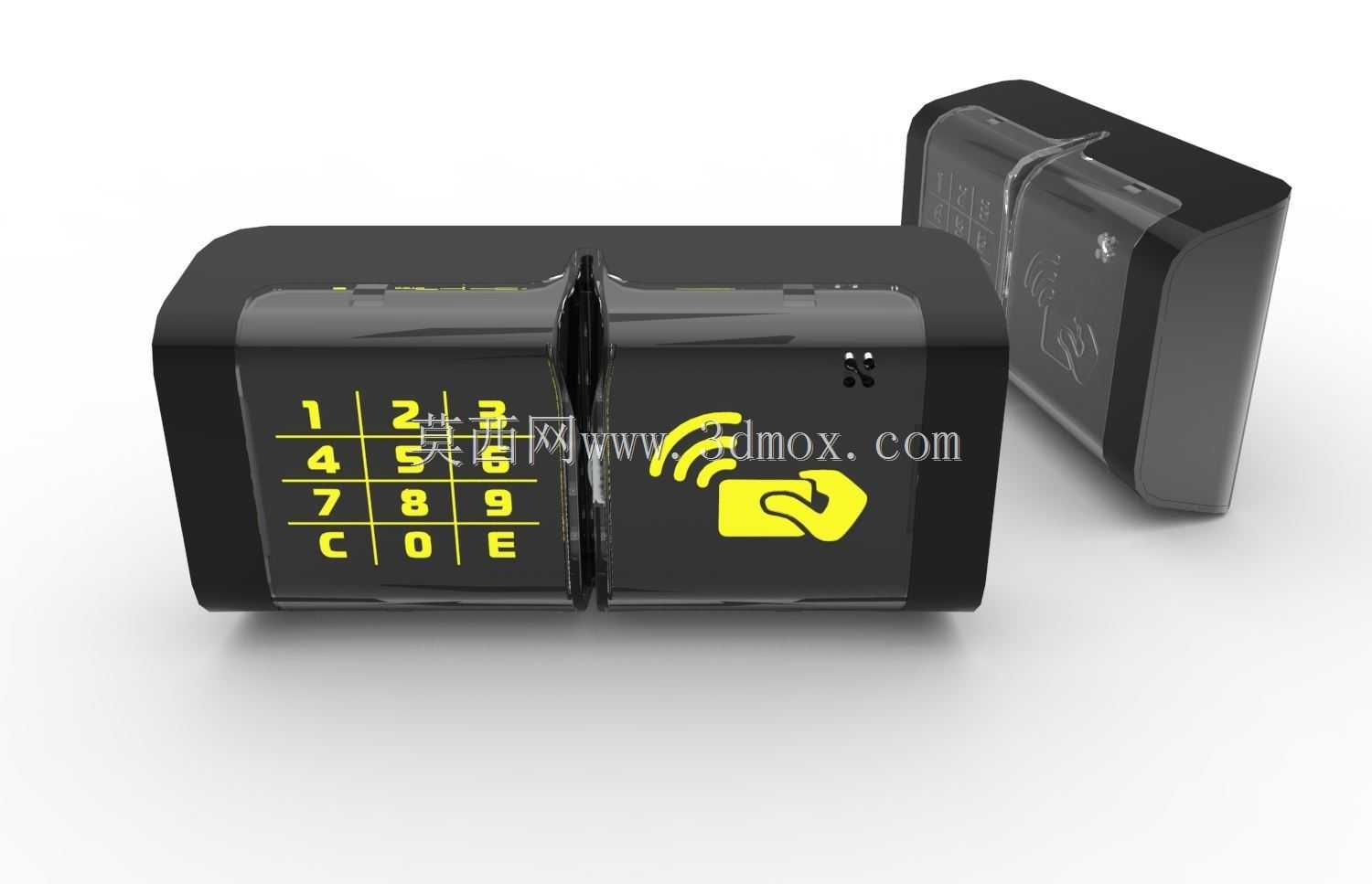

导光件是该设计的关键功能件，材料可选用透明聚碳酸酯类材质，兼顾透光性与抗冲击能力。其表面划分出键盘区域与NFC识别区域，并通过边缘导光结构将LED光线均匀引导至指示边界。使用者靠近时，可借助背光快速定位按键与读卡区；在光线不足的走廊、夜间出入口或半室外雨棚下，这种提示方式比单纯丝印标识更易识别。中部预留的指示灯孔位用于反馈读卡、验证、故障等状态，孔位与导光路径配合，可减少光线串扰，避免不同状态信号混淆。

触控交互被整合在导光件下方，隐藏式塑料嵌件围绕电容式触摸键盘布置，使外观面保持完整，没有突出机械按键。这样处理的好处在于表面缝隙少，清洁维护方便，也能降低灰尘、潮气进入内部的概率。PCB在底座内实现键盘、指示与读卡相关元件的承载，上盖与底座围合后形成保护腔体；导光件同时承担外观面、透光面和触控定位面的作用，使整机在有限厚度内完成多层功能叠加。

从结构实现角度看，该方案需要重点控制透明件与上下壳体的配合公差。导光件既要固定可靠，又不能因压合过紧产生应力发白；LED与导光边缘的距离、反射面角度以及遮光区域，会直接影响背光均匀性。底座安装孔、走线空间和PCB支撑柱应在早期布局中同步确定，避免后期为容纳电子元件而反复修改壳体。外观上采用中分对称造型，既便于模具分型，也让读卡区与按键区形成清晰视觉分区，适合需要长期稳定运行的门禁识别终端。
