带NFC功能的按键式门禁读卡器结构设计

　　在商用楼宇、园区出入口、涉密办公区域的门禁管控场景中，读卡器是权限核验的核心前端硬件，既要承担密码输入、卡片感应的交互功能，也要适配户外半户外的安装环境，同时满足防暴力破坏的安防要求，这款按键式门禁读卡器的结构设计，正是围绕这类实际落地需求展开的。

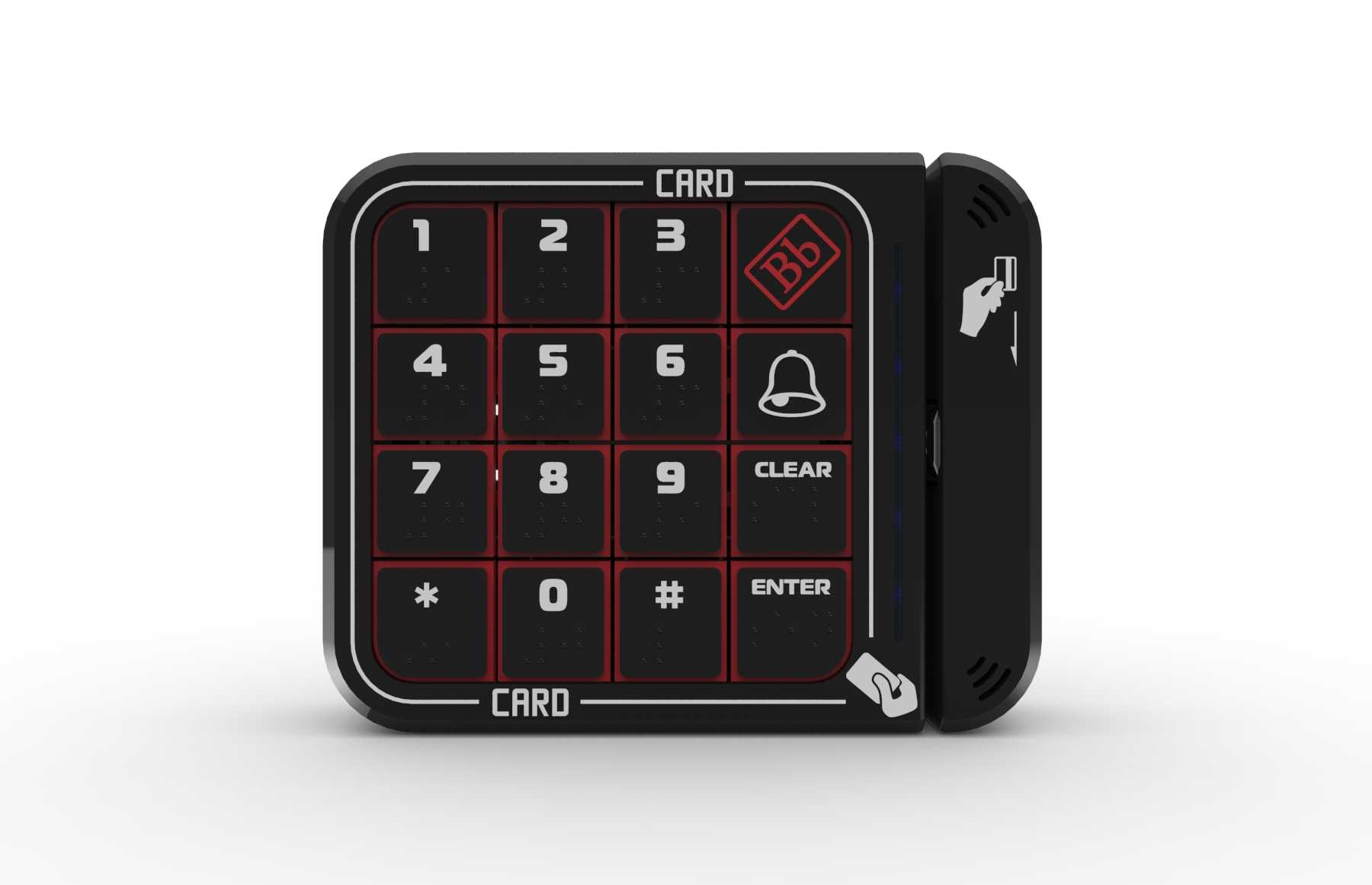

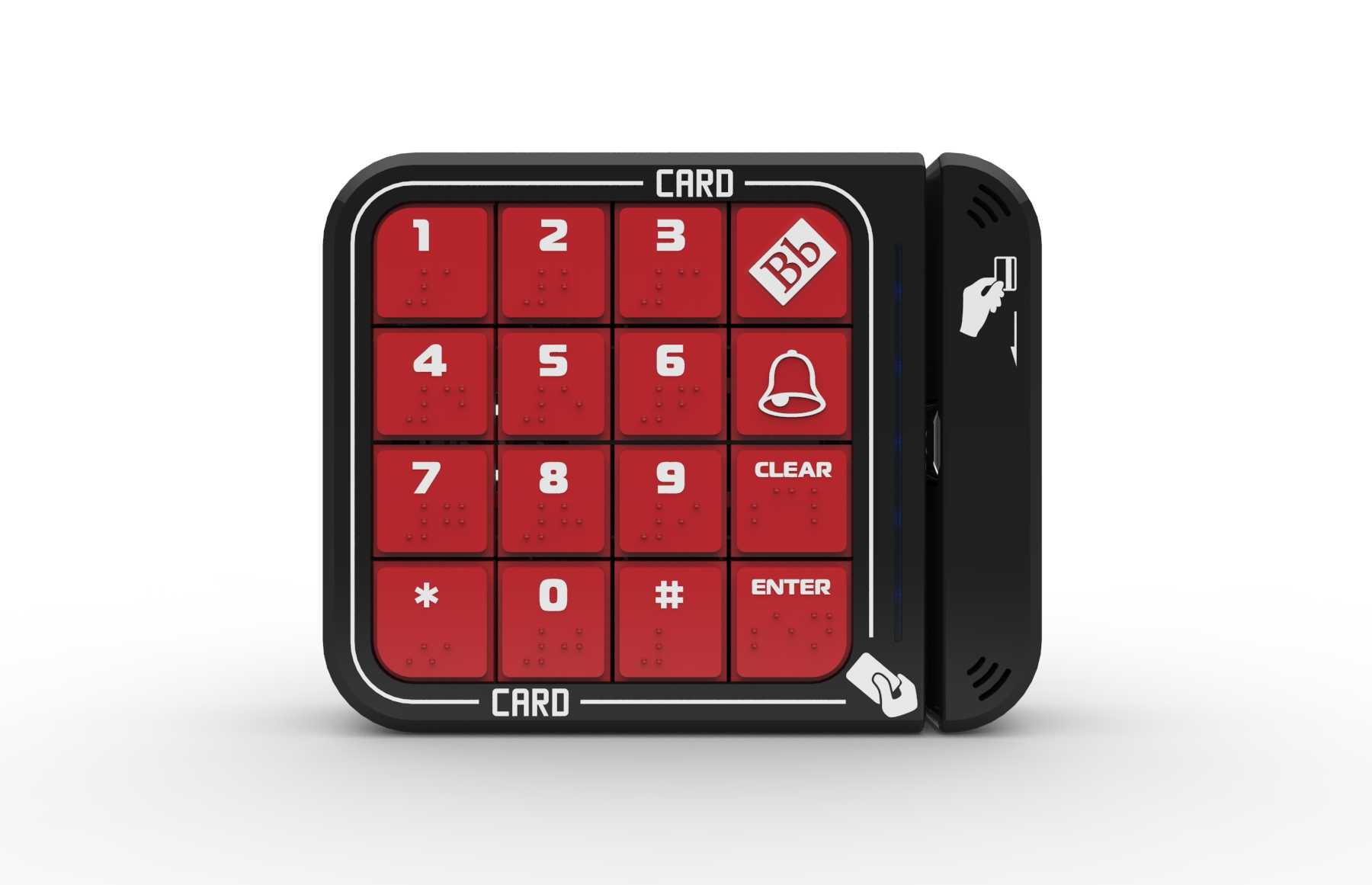

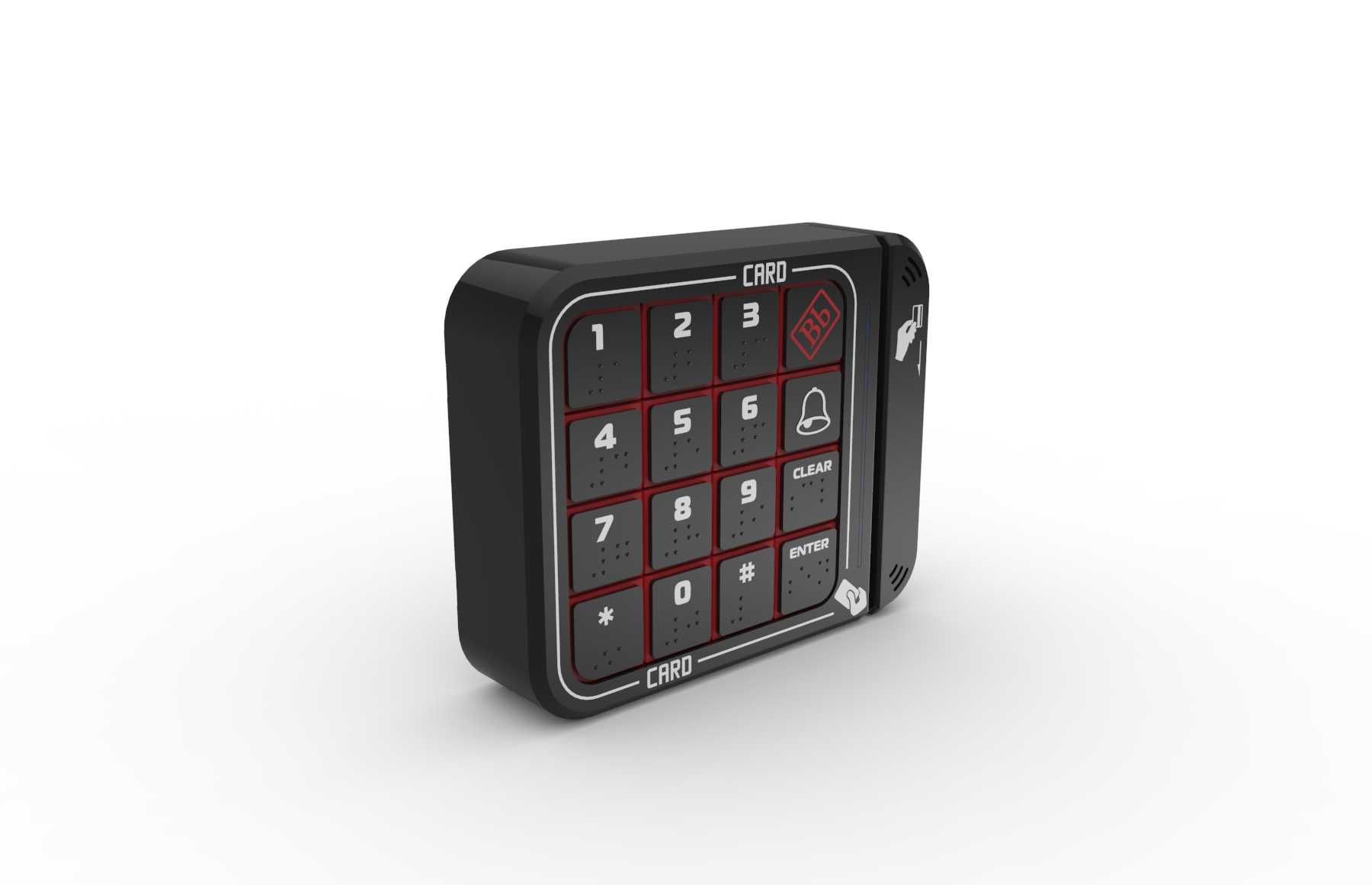

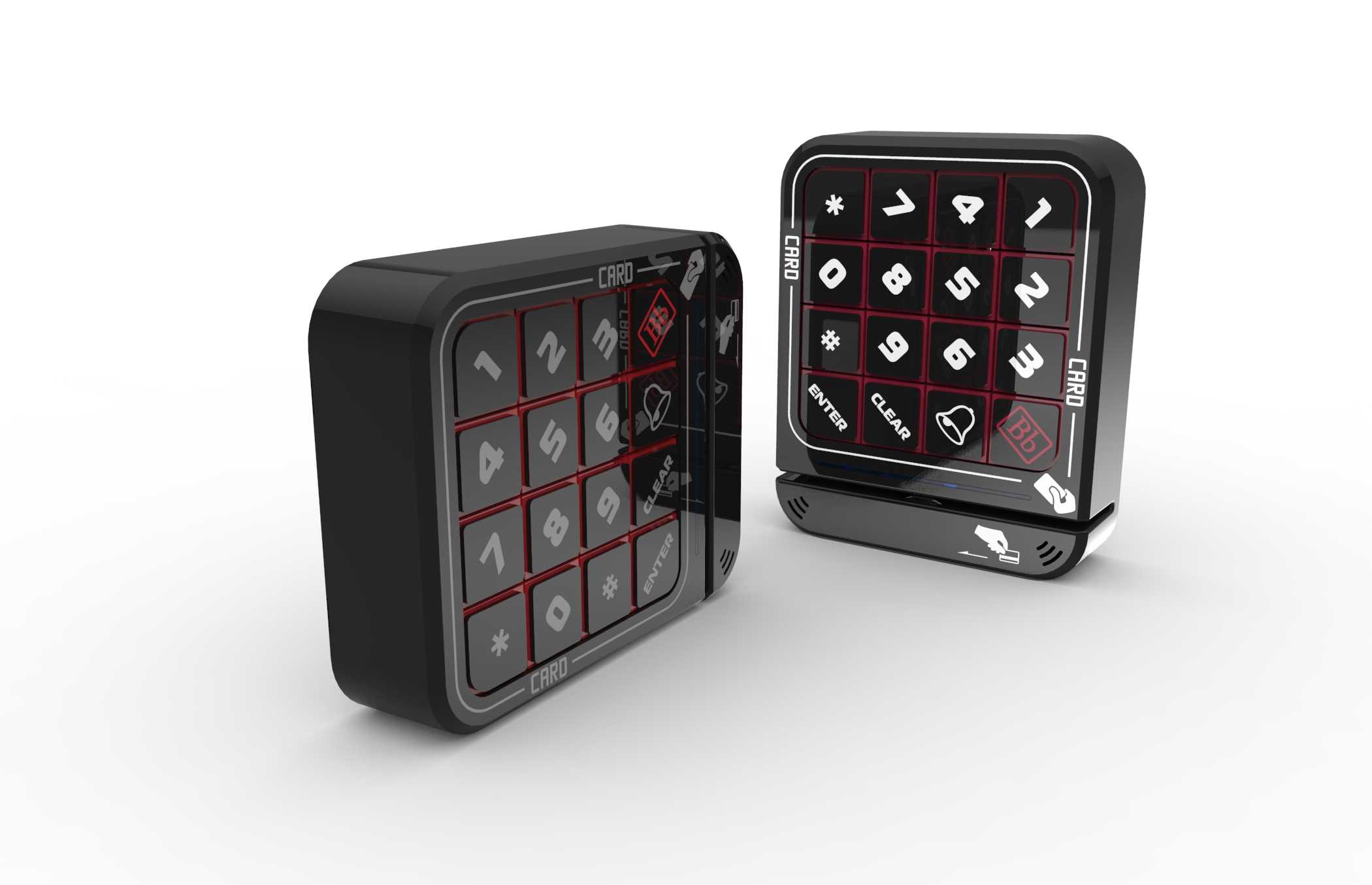

　　从实际使用场景出发，设备需要同时支持两类权限核验方式：一类是实体密码按键输入，适配无卡人员的临时通行权限验证，另一类是非接触式NFC卡片感应，满足持卡人员快速通行的需求，因此结构布局上需要将按键矩阵与感应天线的位置做合理避让，避免金属结构件对NFC信号产生屏蔽。按键区域采用矩阵排布，数字与功能键分区清晰，常用的确认、清除功能按键设置在按键区下侧，符合日常操作的人体工学习惯，按键周边预留导光结构的安装位，实现按键背光的均匀出光，在暗光环境下也能清晰识别按键标识。

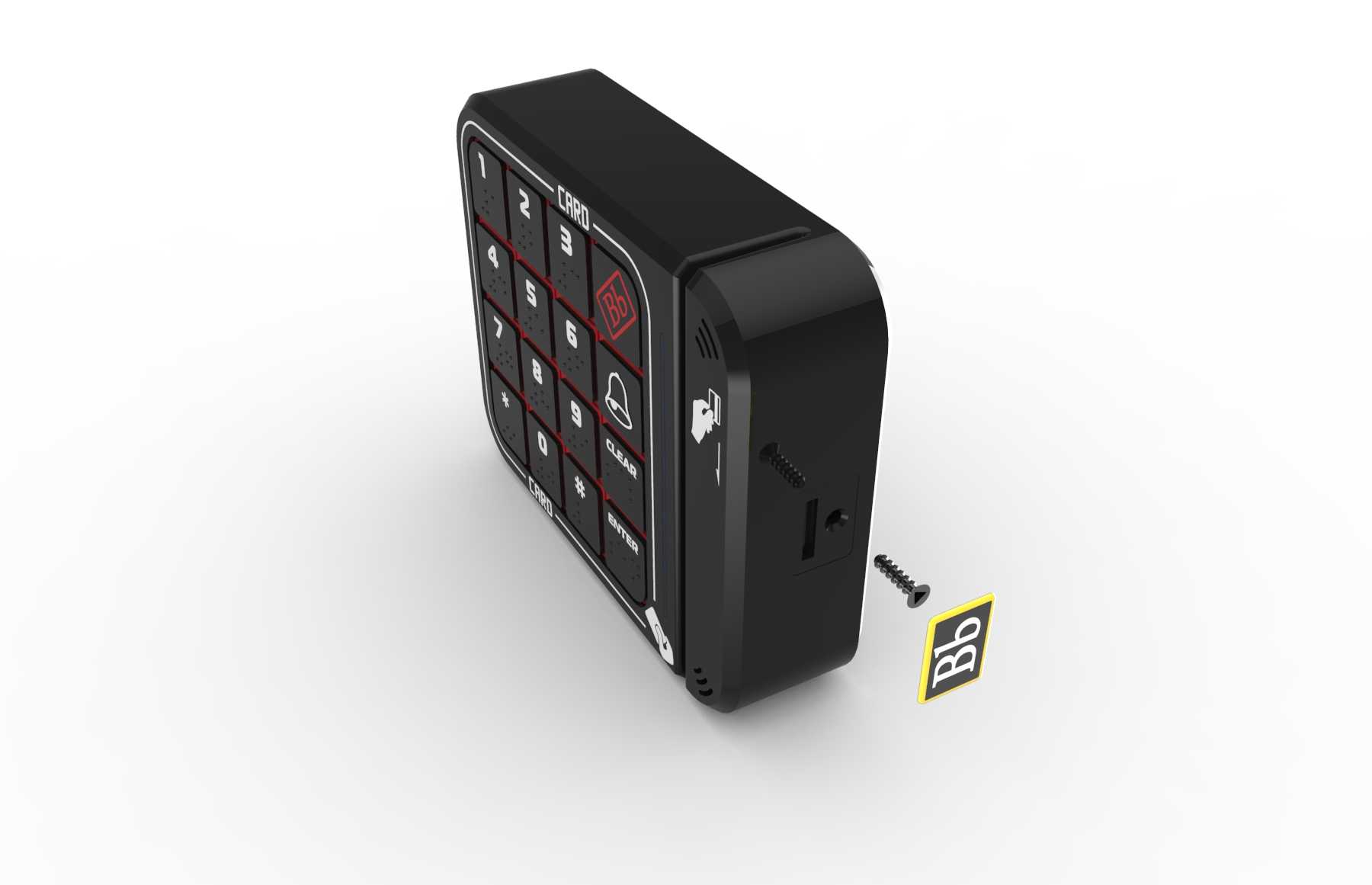

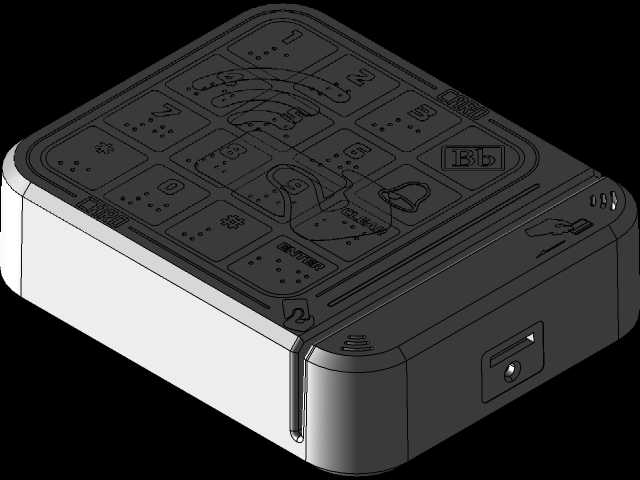

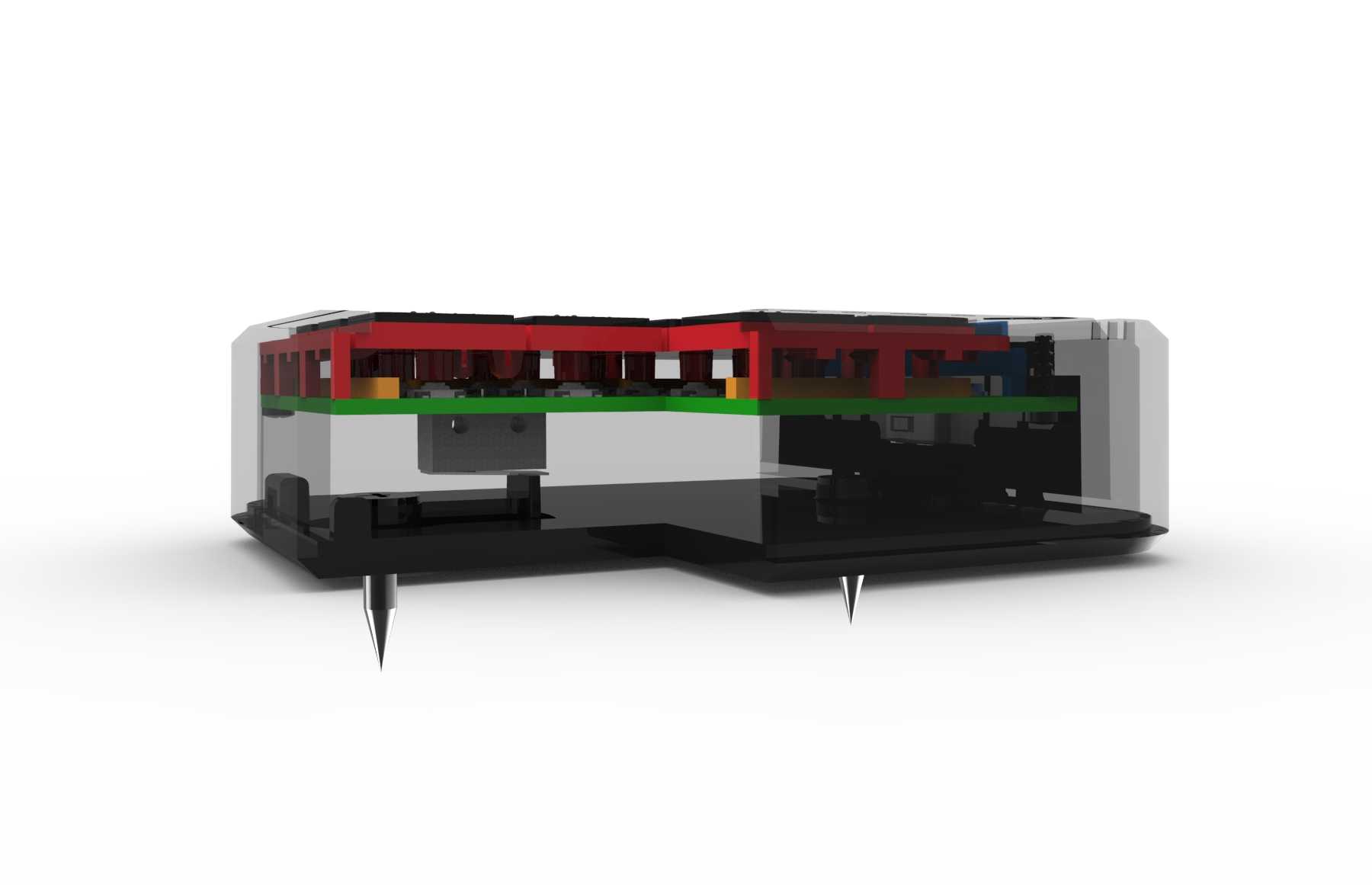

　　整体结构拆分来看，整套壳体分为底座、上盖、导光板三个核心结构件，内部预留PCB板的安装定位柱，所有PCB固定位都设置了减震缓冲的间隙，避免安装时螺丝锁紧应力导致电路板变形。底座部分是与安装墙面贴合的核心承载件，设计时考虑了墙面安装的公差适配，底座边缘设置了一圈防水胶圈的安装槽，适配半户外安装场景下的防雨淋需求，墙面固定的螺丝孔做了隐藏式设计，外部通过带品牌标识的装饰标签封堵，避免非授权人员直接接触固定螺丝。

　　防破坏结构是这类安防设备设计的重点，结构上设置了两级防拆触发机制：第一级是上盖开启检测，在上盖与底座的配合位置设置了微动开关安装位，当非授权人员撬动上盖时，微动开关的触点状态发生变化，会向门禁控制系统发送防拆报警信号；第二级是墙面拆卸检测，在底座贴近墙面的位置设置了触发部件，当设备被整体从墙面撬动拆下时，触发部件的状态改变，同样会触发报警信号，两类防拆结构的触发逻辑独立，不会因为单一结构被破坏就失效。

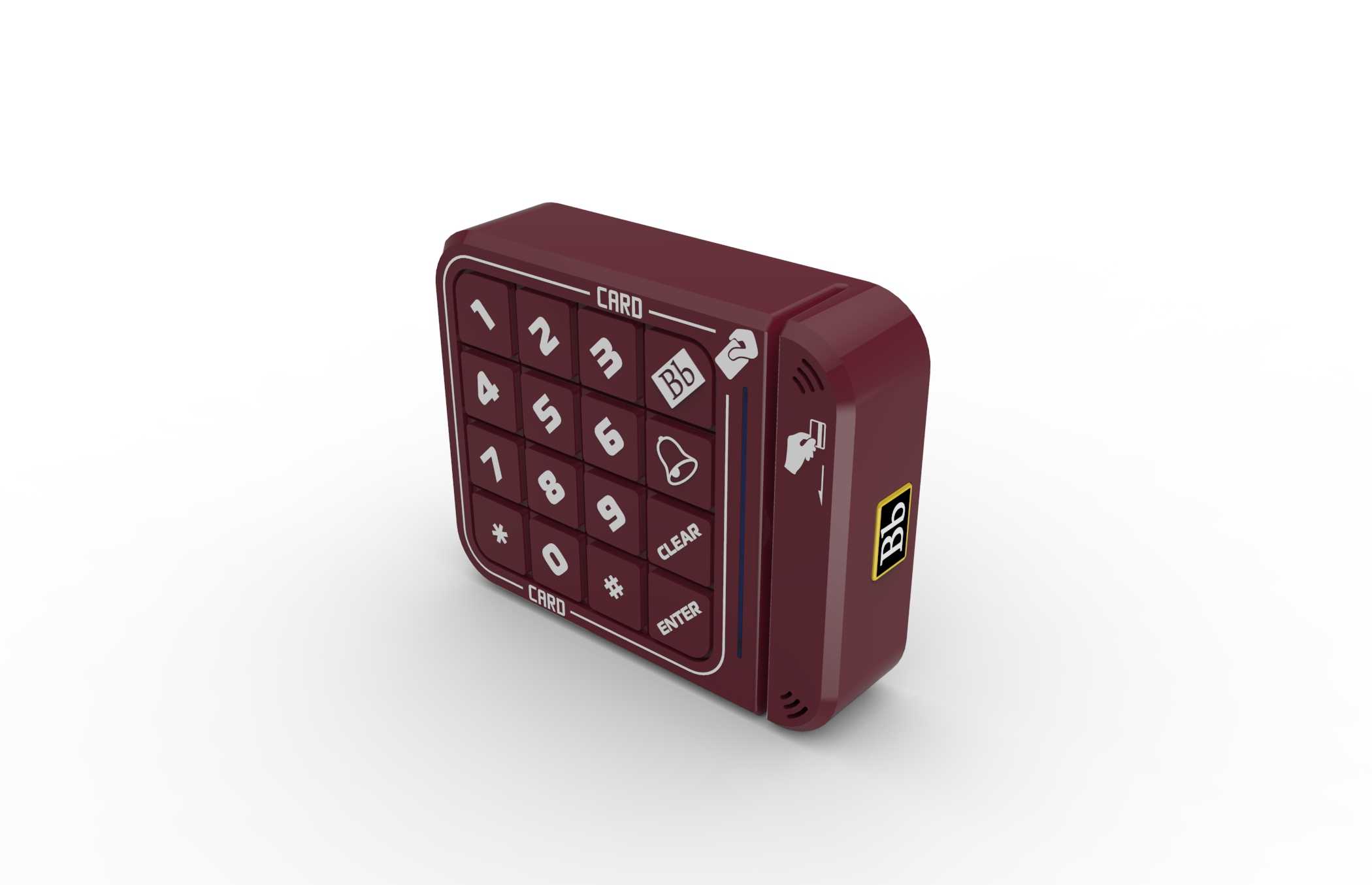

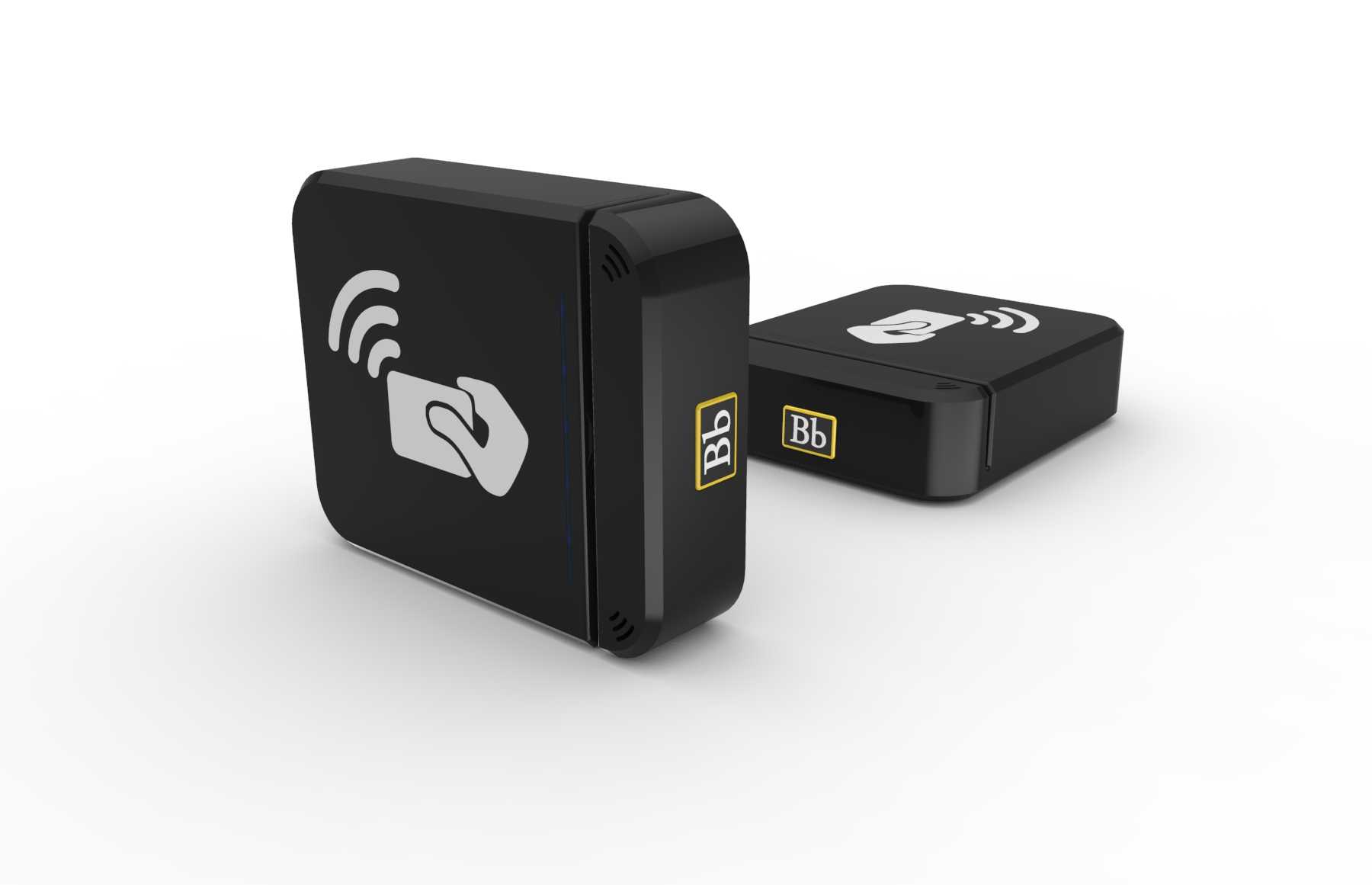

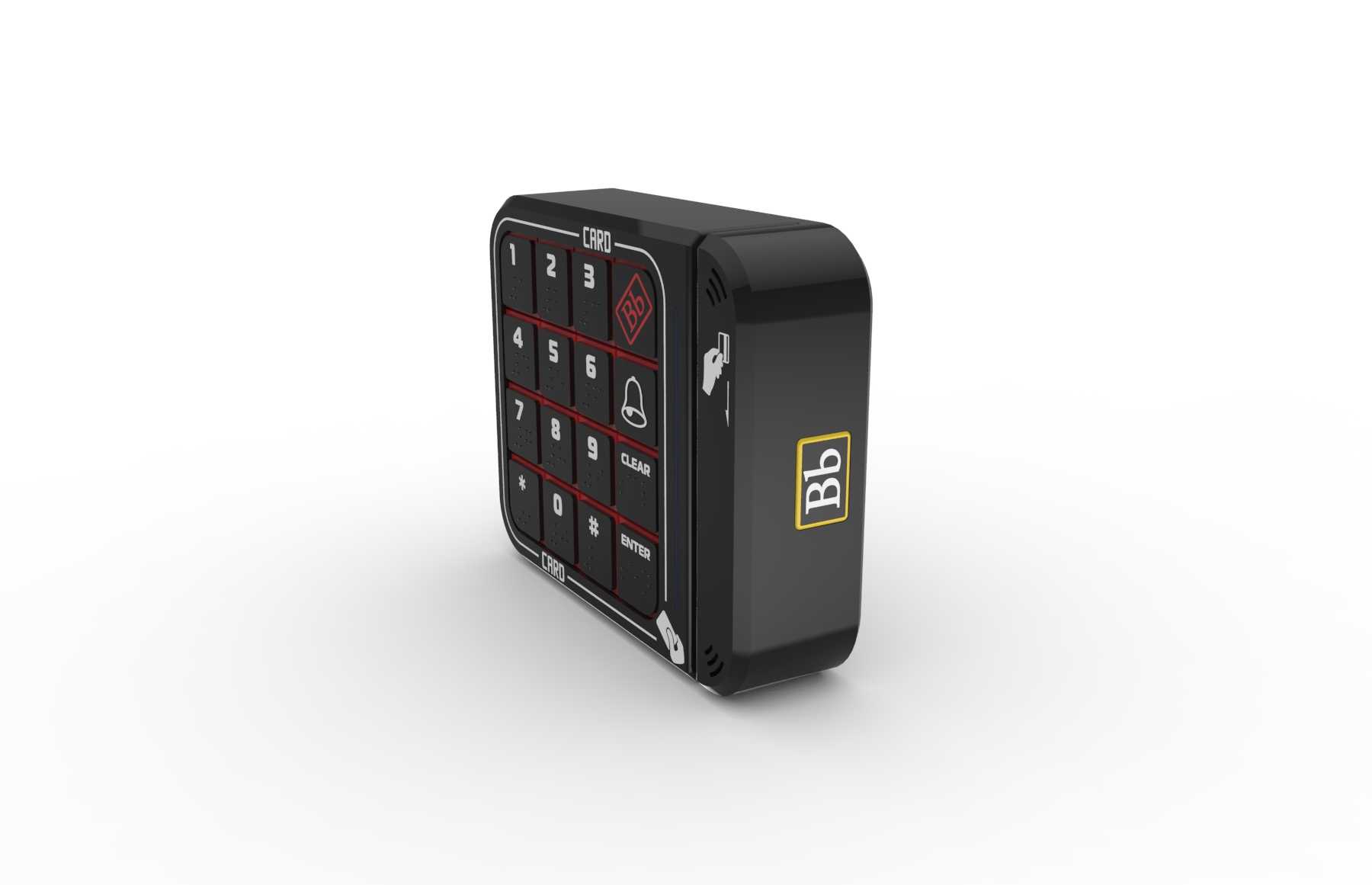

　　外形尺寸上，设备整体控制在94x76x23毫米的边界内，属于紧凑型门禁前端设备，不会占用过多墙面安装空间，壳体边角做了圆弧过渡处理，既避免安装使用过程中的锐边磕碰，也能减少撬动时的受力支点，提升防撬性能。导光板作为按键背光的核心导光部件，采用内嵌式安装，卡在按键矩阵与上盖之间，不需要额外的固定结构，通过上盖与底座的装配压力即可完成固定，减少了装配零件数量，也降低了组装工序的复杂度。

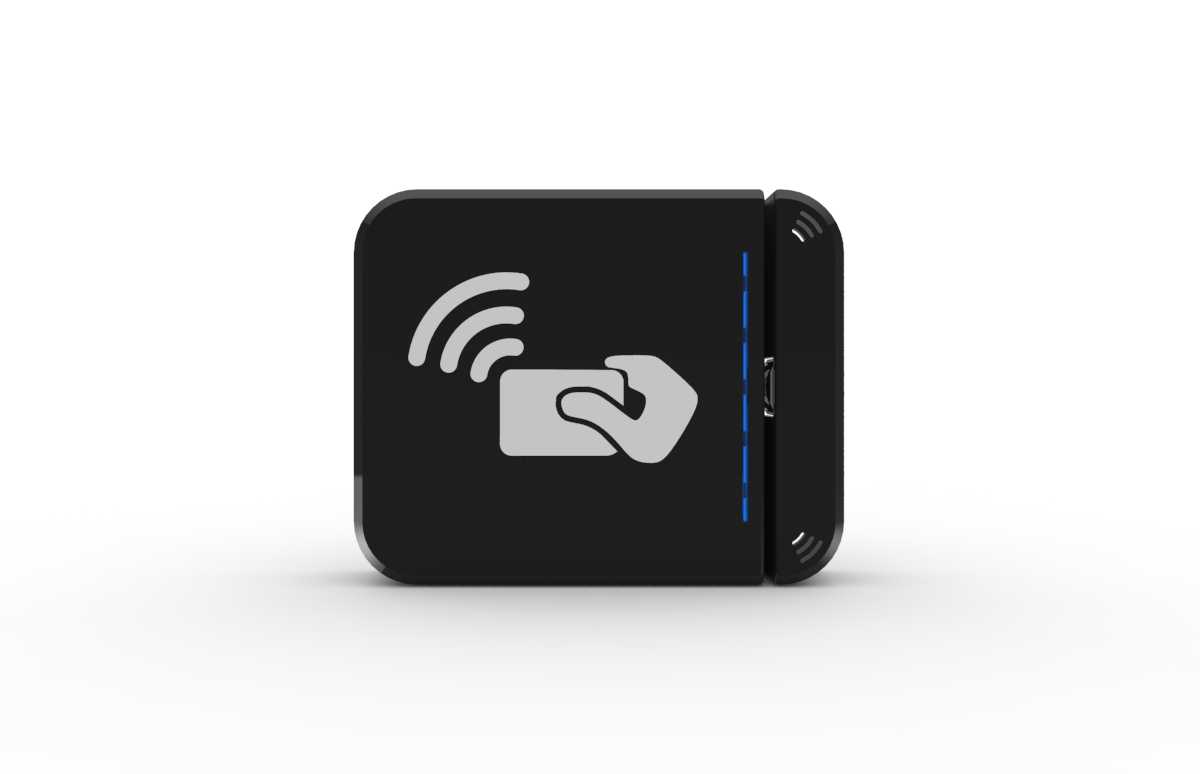

　　按键部分的结构设计考虑了长期使用的耐磨需求，按键帽采用耐磨材质，按键与上盖的配合间隙控制在合理范围，既避免按键卡滞，也防止灰尘、水渍从按键缝隙进入设备内部。NFC天线布置在按键矩阵的周边区域，避开金属按键与内部金属结构件的信号遮挡区域，保证卡片感应的有效距离与识别灵敏度，天线的走线槽在壳体注塑时一体成型，不需要额外的走线固定结构，装配时直接将天线嵌入槽位即可，提升生产装配效率。

　　从结构可靠性角度出发，所有壳体的配合卡扣都设置了加强筋，避免多次拆装后卡扣断裂，底座的安装孔位做了沉台设计，固定螺丝锁紧后螺丝头不会高出底座平面，保证底座与墙面的贴合度。设备底部设置了蜂鸣器的出声孔，出声孔采用斜向开孔设计，在保证声音传出效率的同时，避免外部水渍直接通过开孔流入设备内部，出声孔内侧预留了防水透气膜的粘贴位，进一步提升设备的环境防护能力。

　　在实际安装适配性上，底座的安装孔位采用了长圆孔设计，可以适配一定范围内的安装孔位偏差，降低现场安装的对位难度，不管是86盒安装还是墙面直接打孔安装，都能通过长圆孔的调节余量完成固定。上盖的表面做了细晒纹处理，减少日常使用过程中的指纹残留与划痕，保持设备外观的整洁度，按键区域的标识采用模内注塑工艺，避免长期使用后标识磨损脱落，提升设备的长期使用辨识度。
