折叠式多功能黑板读写终端结构设计

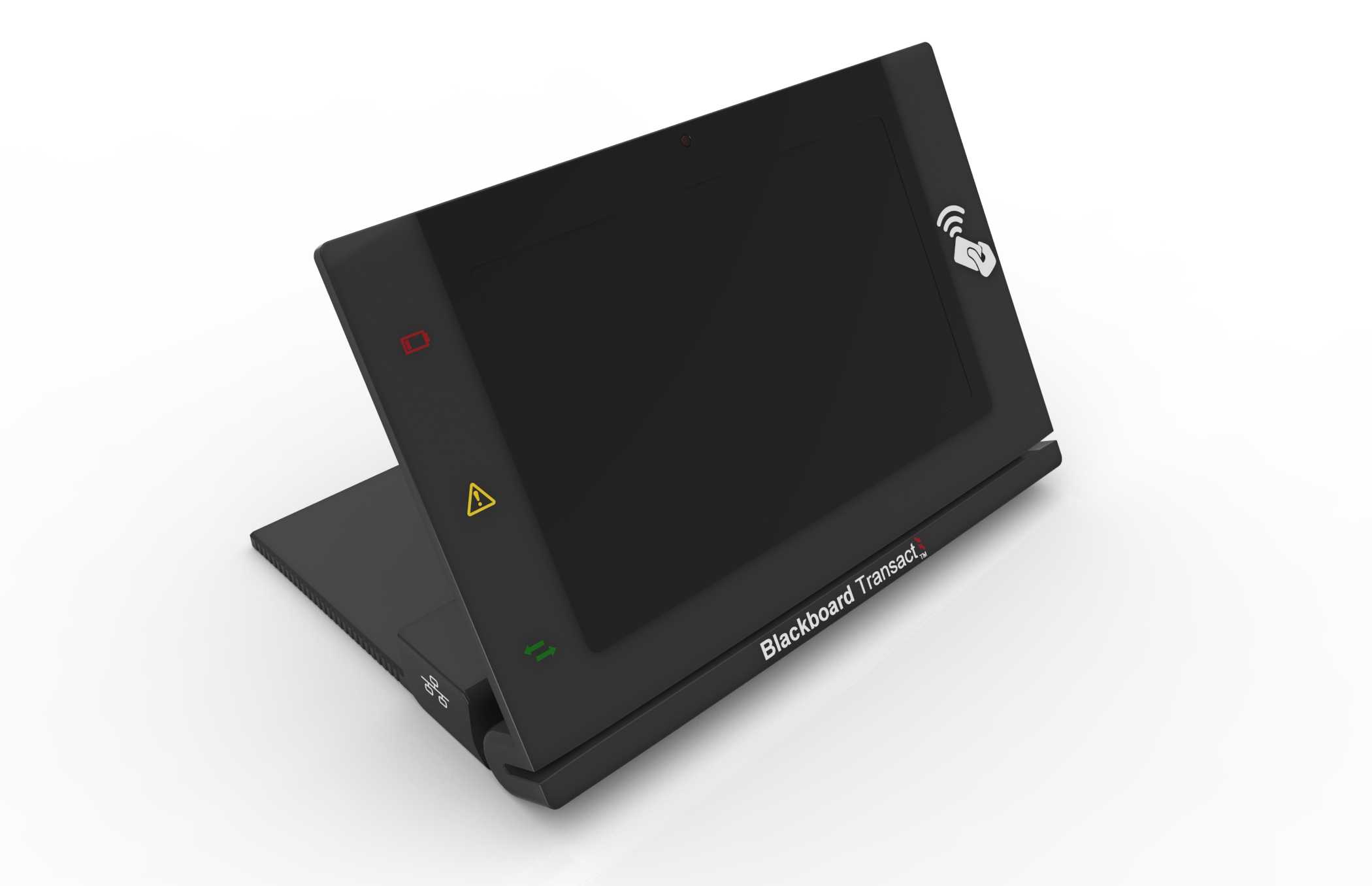

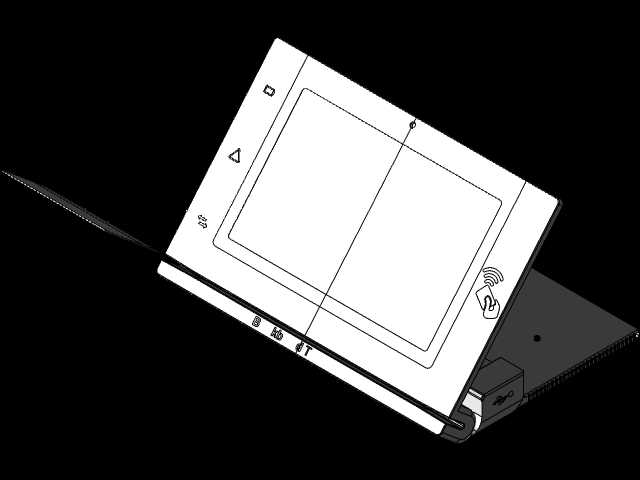

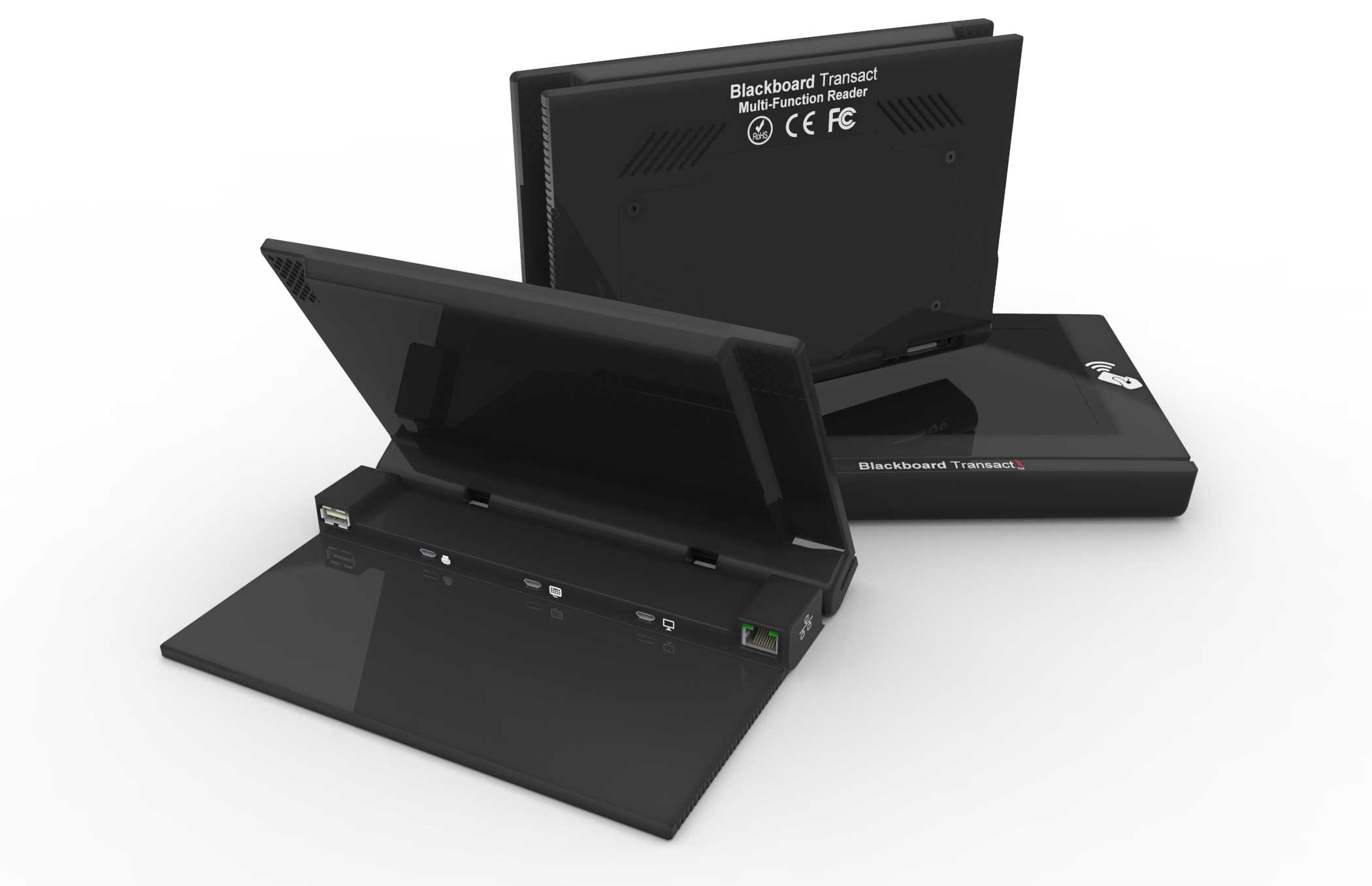

　　这款折叠式读写终端的结构设计，核心围绕教学场景下的移动身份识别、数据交互需求展开，适配智慧教室、多媒体教学点位的日常使用场景，可满足教师在授课过程中快速完成学生身份核验、教学数据采集、近场通讯交互的实际使用需求。设备整体采用上下折叠的分体式结构，固定部分作为设备的承载基座，内部集成供电模块、接口拓展组件，预留了标准USB、微型USB以及RJ45网络接口的安装位，可同时满足有线网络连接、外设拓展、供电输入的接线需求，基座底部做了防滑平面处理，放置在讲台桌面时可保证足够的接触摩擦力，避免日常操作过程中出现设备滑移的问题。折叠部分集成了显示模组、核心读卡模块、NFC近场通讯单元、状态指示组件以及音频输出单元，

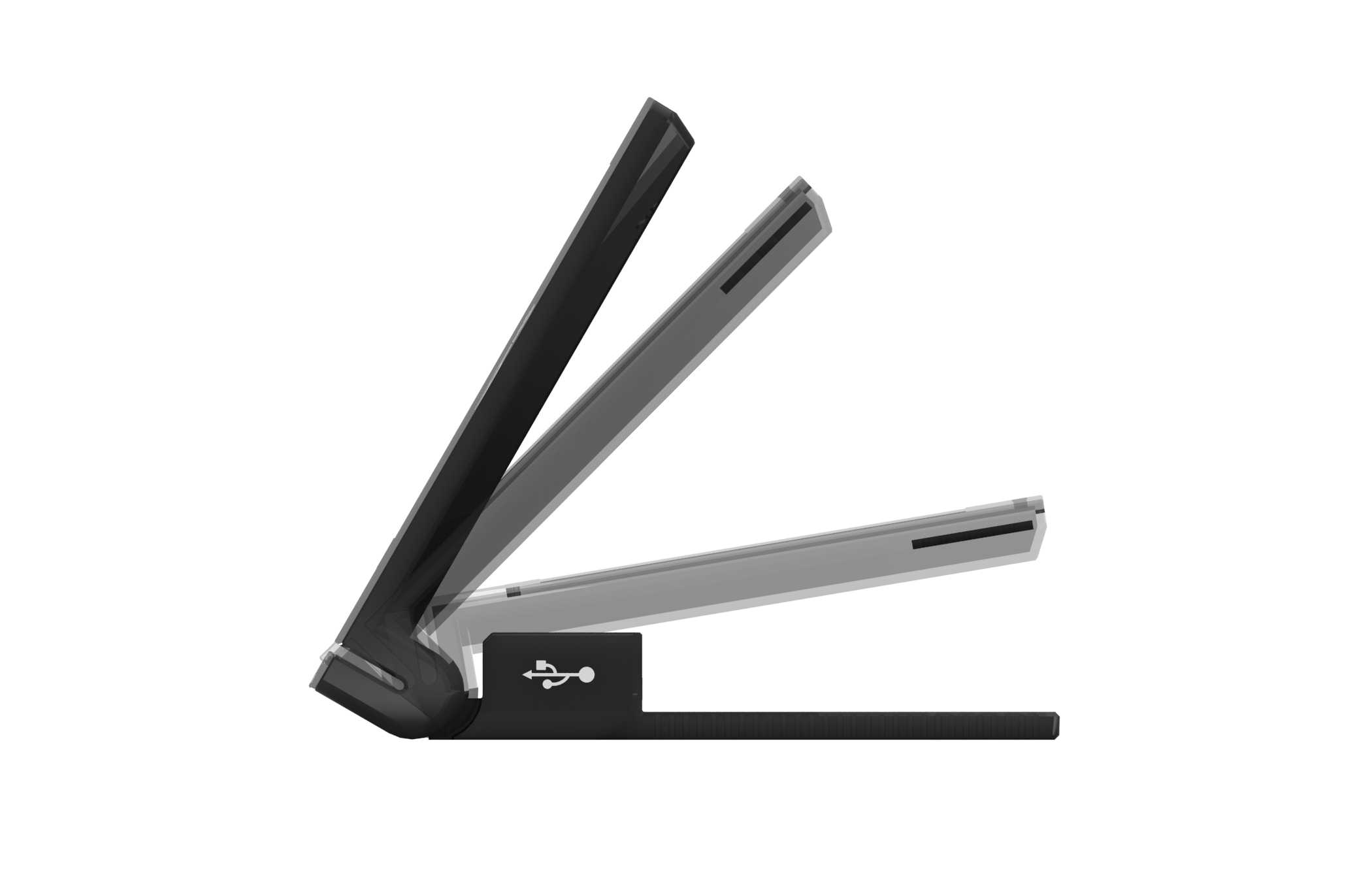

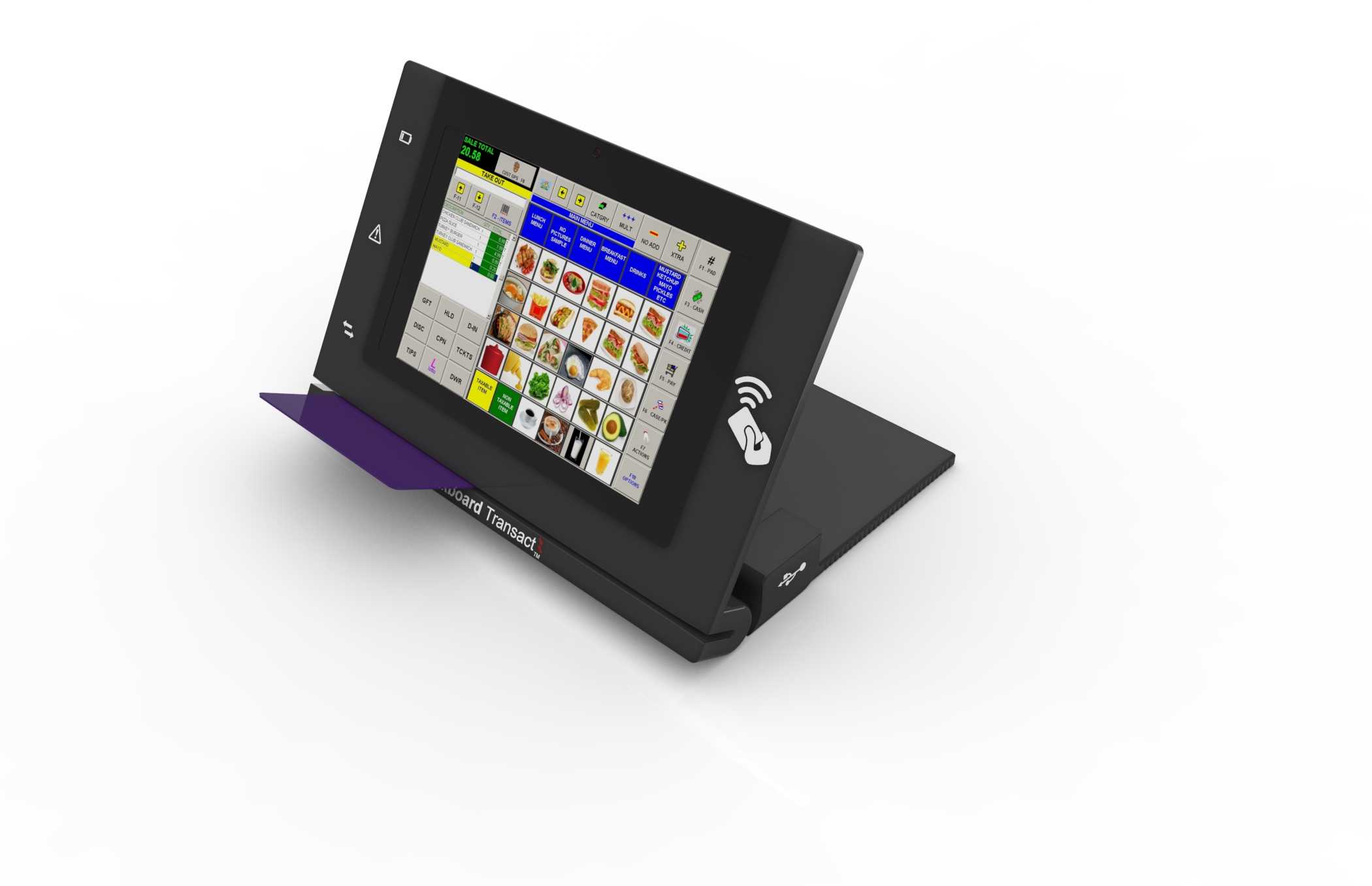

　　显示面板的倾斜角度可通过铰链结构实现0到120度范围内的无级调整，使用者可根据自身操作视角、站立或坐姿的操作高度灵活调整屏幕倾角，保证不同操作姿态下都能获得清晰的屏幕可视角度。铰链结构作为折叠功能的核心承载部件，设计时充分考虑了频繁开合的结构耐用性，转轴处设置了阻尼限位结构，开合过程中可在任意角度保持稳定支撑，不会出现屏幕自行下坠或者开合松旷的问题，同时转轴处做了走线隐藏设计，连接固定基座与折叠部分的排线全部内置于转轴腔体内部，避免外露排线出现拉扯磨损、积灰的问题，提升设备长期使用的可靠性。设备的接口面板全部布置在固定基座的侧端面，接线操作时不会被折叠部分的结构遮挡，插拔外设、网线、供电线时都有足够的操作空间，

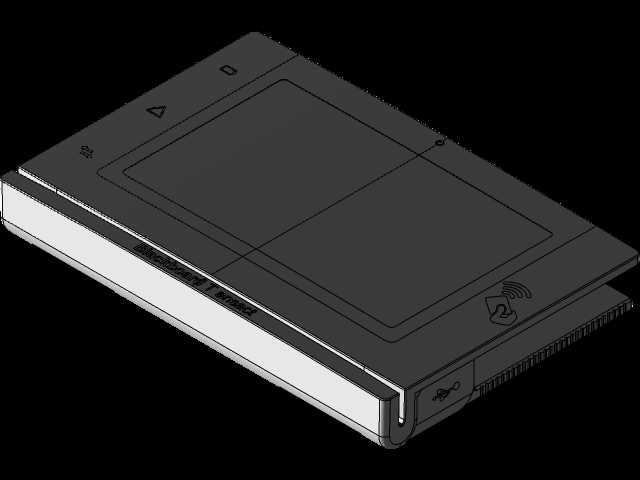

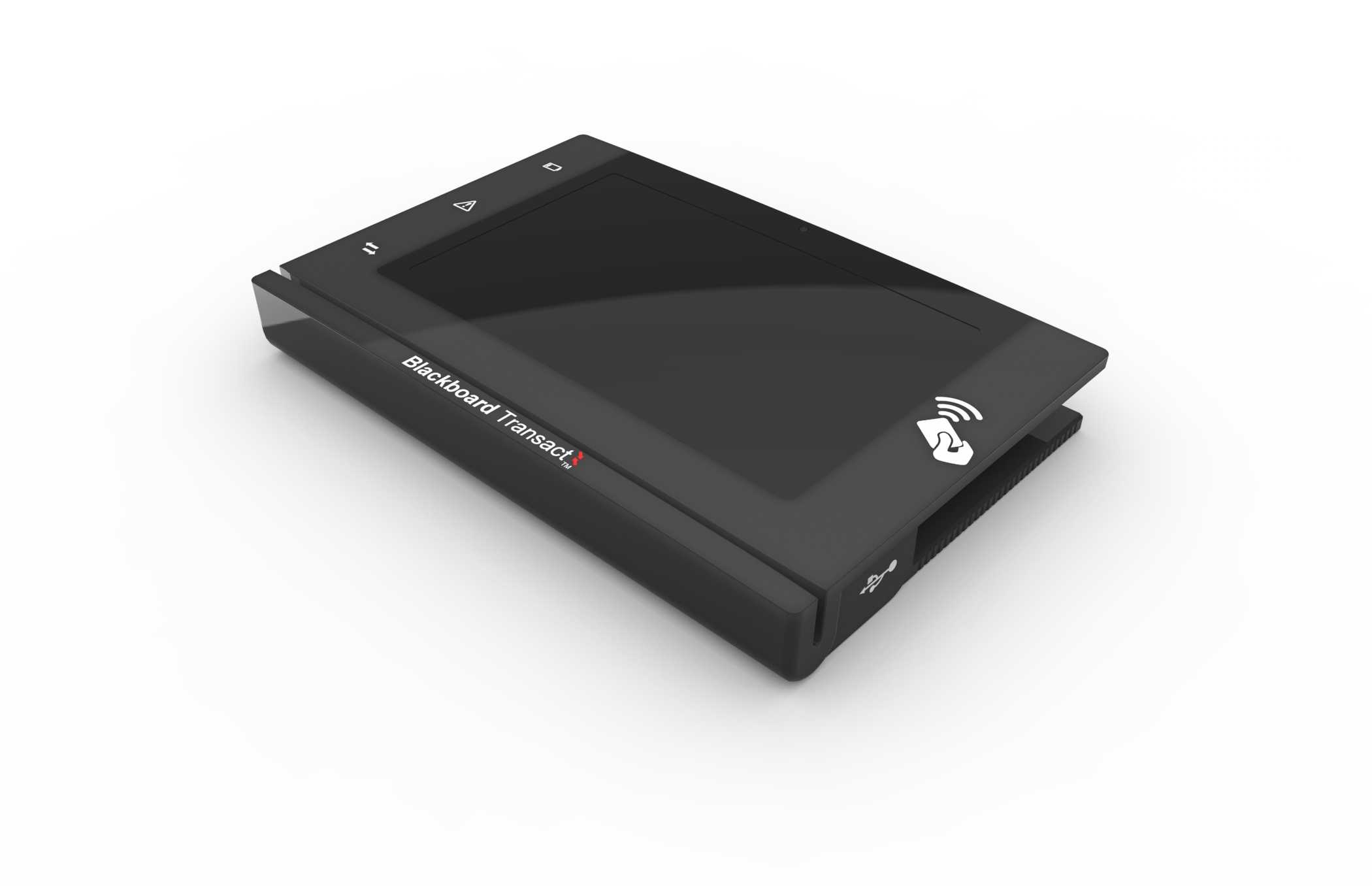

　　日常维护时无需拆解整体结构即可完成接口的检查更换。NFC读卡模块的感应区域布置在折叠部分的面板正面，靠近使用者操作侧的位置，卡片识别距离控制在0到5厘米范围内，可避免非目标卡片的误识别问题，同时识别区域做了轻微的凹陷标识，使用者无需刻意对准即可快速找到刷卡位置，提升日常操作的流畅度。状态指示灯布置在读卡区域旁，不同工作状态下对应不同的灯光提示，设备通电、读卡成功、网络连接异常时都有对应的灯光反馈，使用者无需查看屏幕即可快速判断设备运行状态。音频开孔布置在折叠部分的下边缘位置，声音传播方向朝向使用者操作侧，提示音输出清晰且不会出现声音被结构遮挡发闷的问题。设备整体闭合后的厚度控制在35毫米以内，闭合状态下整体外形规整无突出部件，

　　可直接收纳进讲台抽屉或者便携收纳包中，满足跨教室移动授课的携带需求。结构设计过程中充分考虑了装配工艺性，上下壳体全部采用卡扣加少量螺丝的固定方式，壳体分模线全部布置在结构侧边缘的非外观面，组装完成后外观面无明显拼接缝隙，同时内部元器件的固定全部采用定位柱加螺丝锁付的方式，每个模块都设置了独立的安装定位槽，避免设备移动、开合过程中内部元器件出现移位松动的问题。散热结构采用被动式散热设计，在核心主控模块、供电模块对应的壳体位置布置了细密的散热格栅，无需额外加装散热风扇即可满足长时间连续工作的散热需求，同时散热格栅的开孔方向做了防尘斜角设计，可减少日常使用过程中灰尘从散热孔进入设备内部的概率。设备的安装边界充分考虑了讲台桌面的常规使用空间，基座的平面尺寸控制在220毫米乘以180毫米范围内，即使在放置了教案、粉笔盒、多媒体控制器的常规讲台上，也有足够的空间放置该设备，不会占用过多的桌面操作区域。折叠部分展开后，屏幕顶端距离桌面的最大高度为210毫米，不会遮挡教师观察学生的视线，也不会和讲台上方的多媒体显示屏、黑板下缘产生结构干涉。
