模块化便携多功能读卡终端结构设计

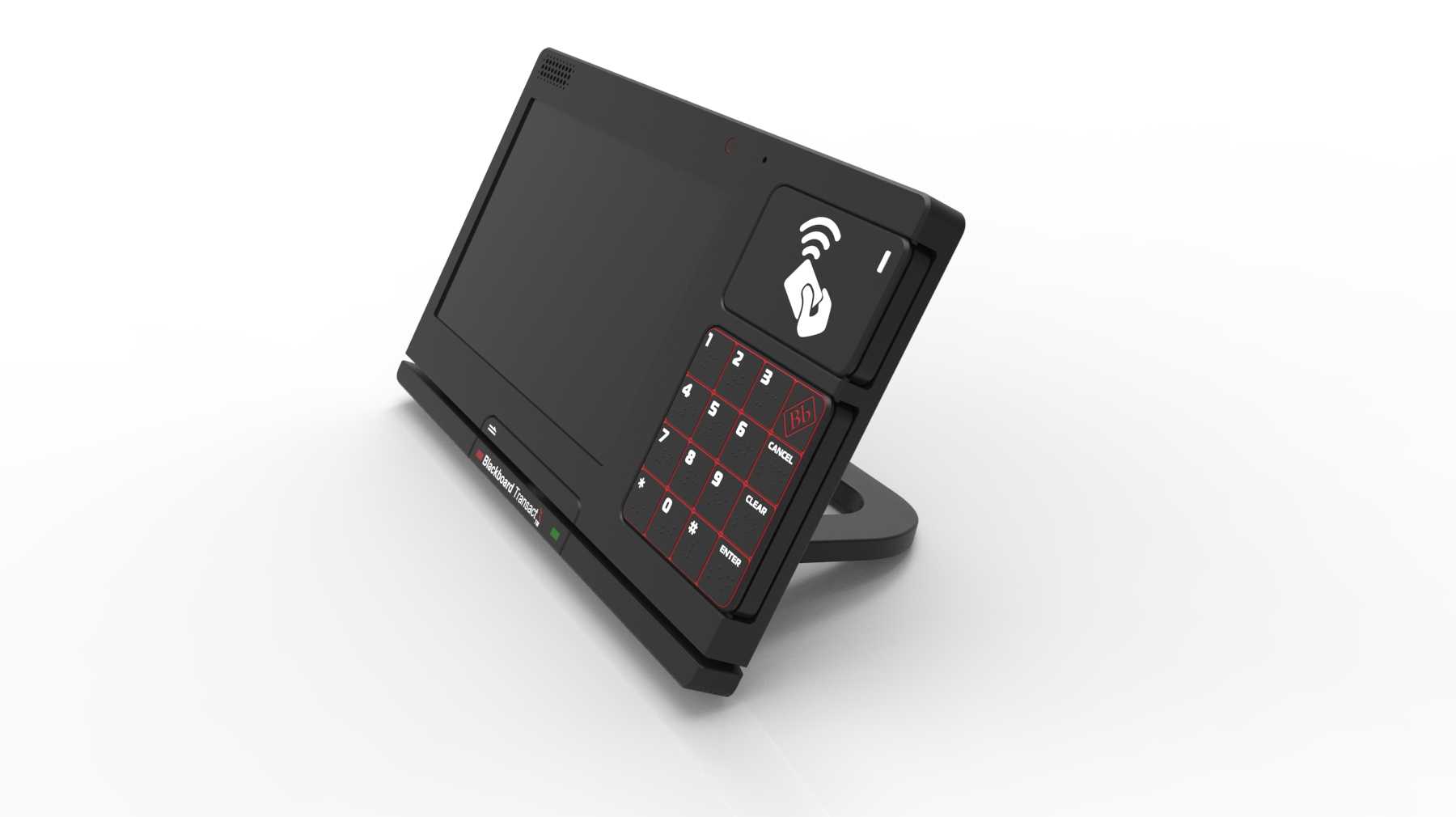

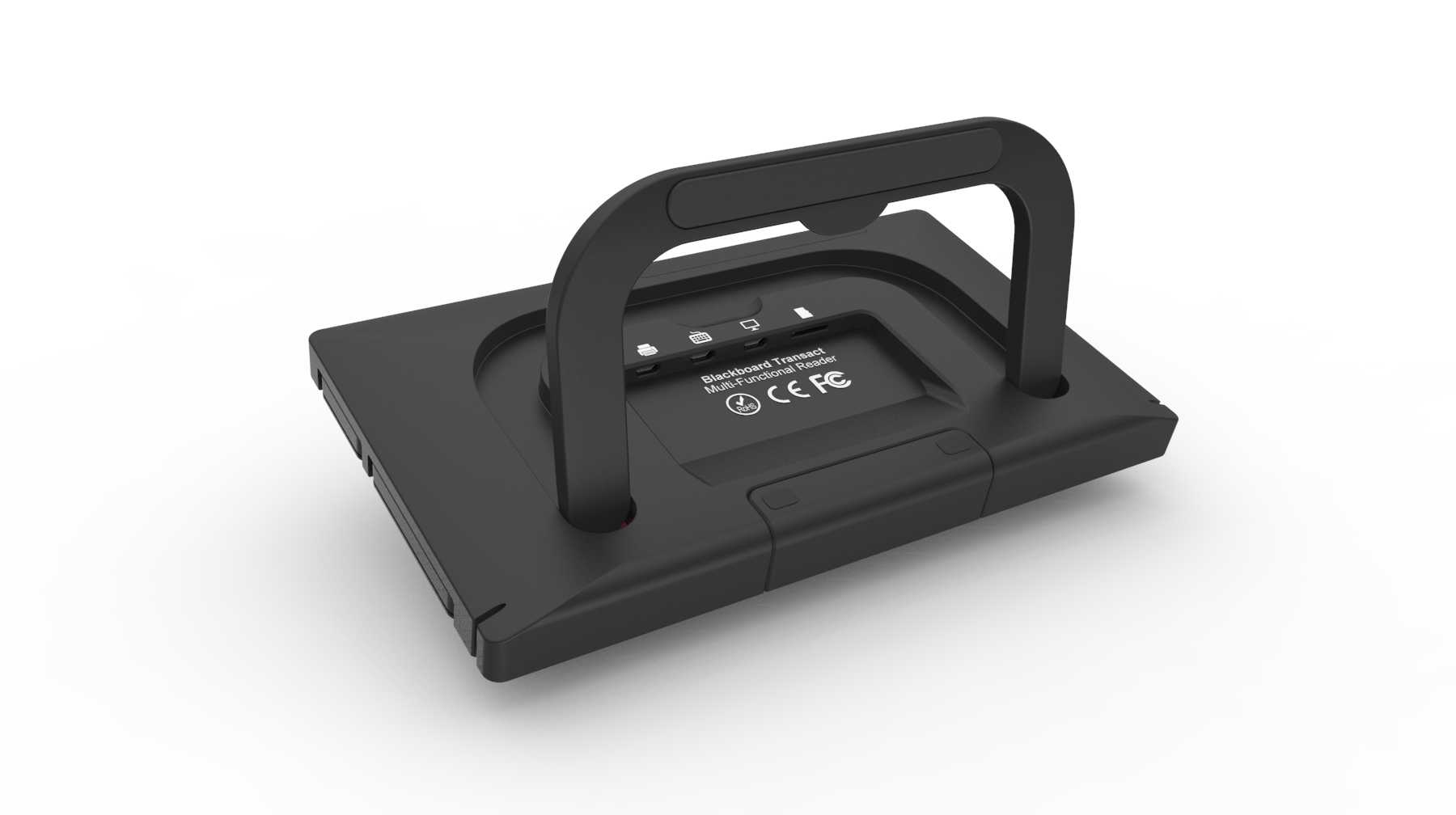

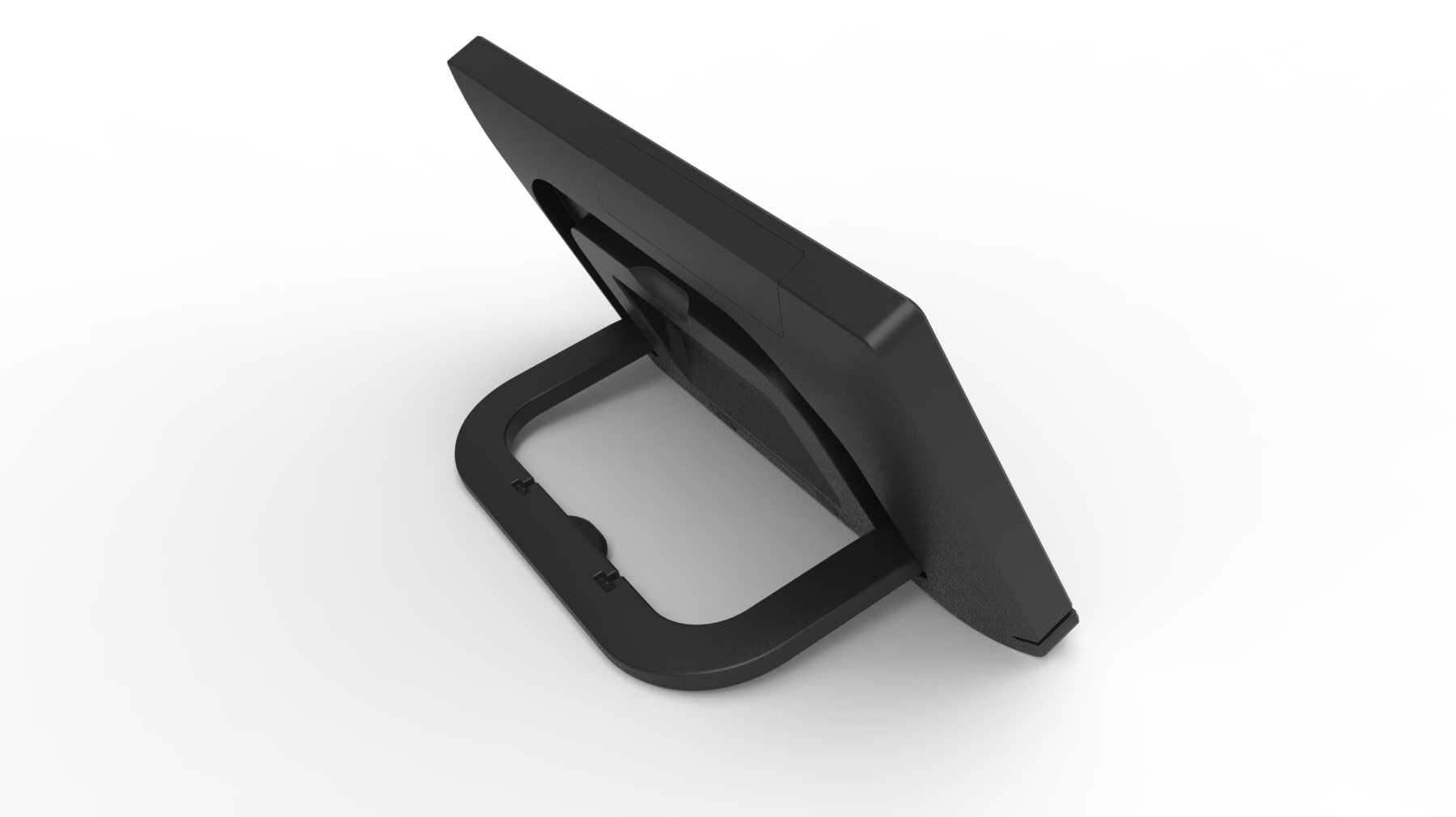

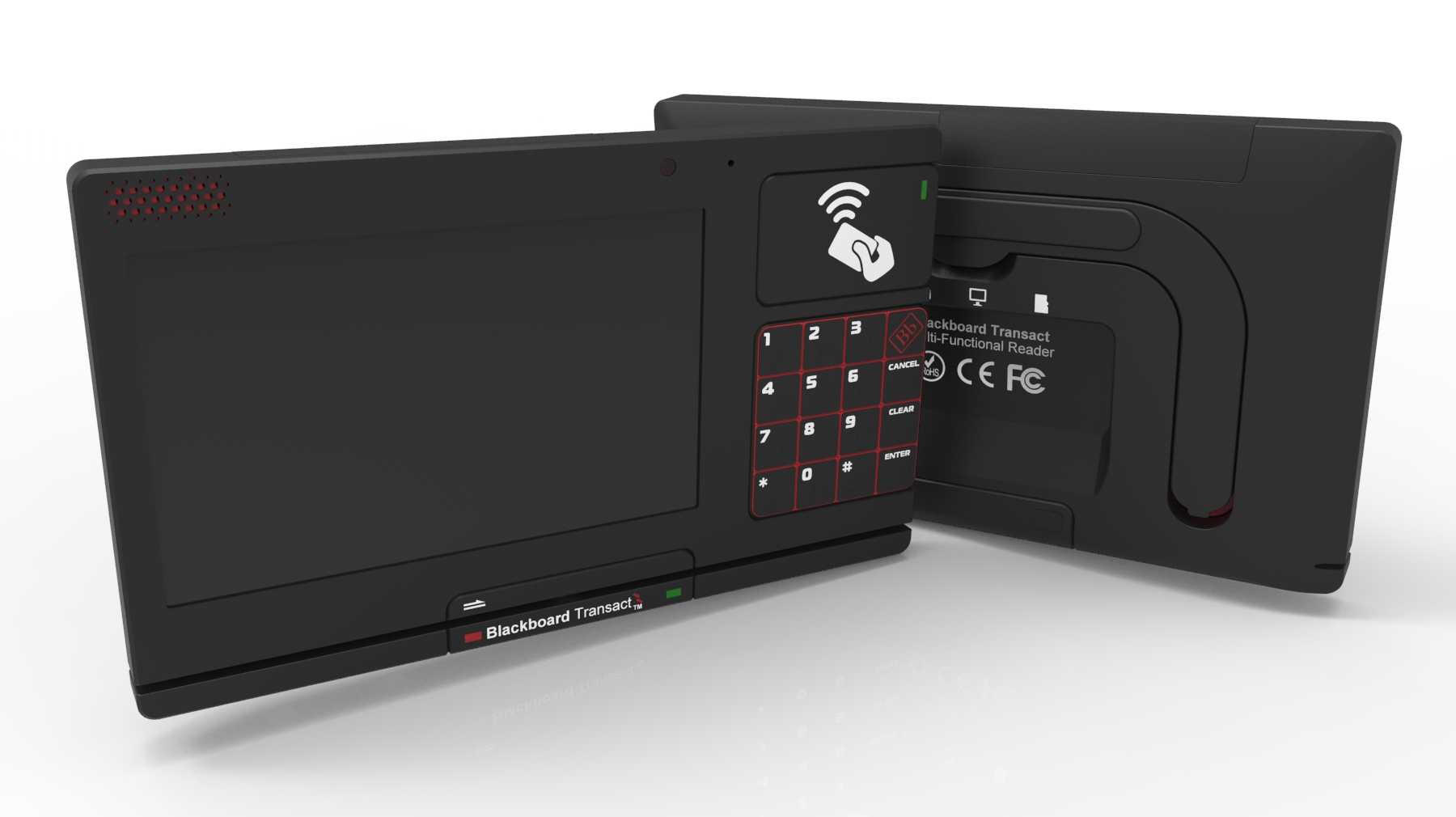

这款便携读卡终端的结构设计，核心围绕多场景适配的模块化思路展开，日常可部署在社区门禁核验、访客登记前台、移动身份核查点位，也可临时加装在临时活动的人员核验通道，无需复杂布线即可快速投入使用。设备主体采用带背部支撑的一体式壳体，支撑结构可调整摆放倾角，适配桌面平放、倾斜展示两种常用摆放状态，壳体边缘做圆弧过渡处理，避免日常搬运、使用过程中的磕碰划伤，整体外形兼顾手持携带的握持感与桌面放置的稳定性。

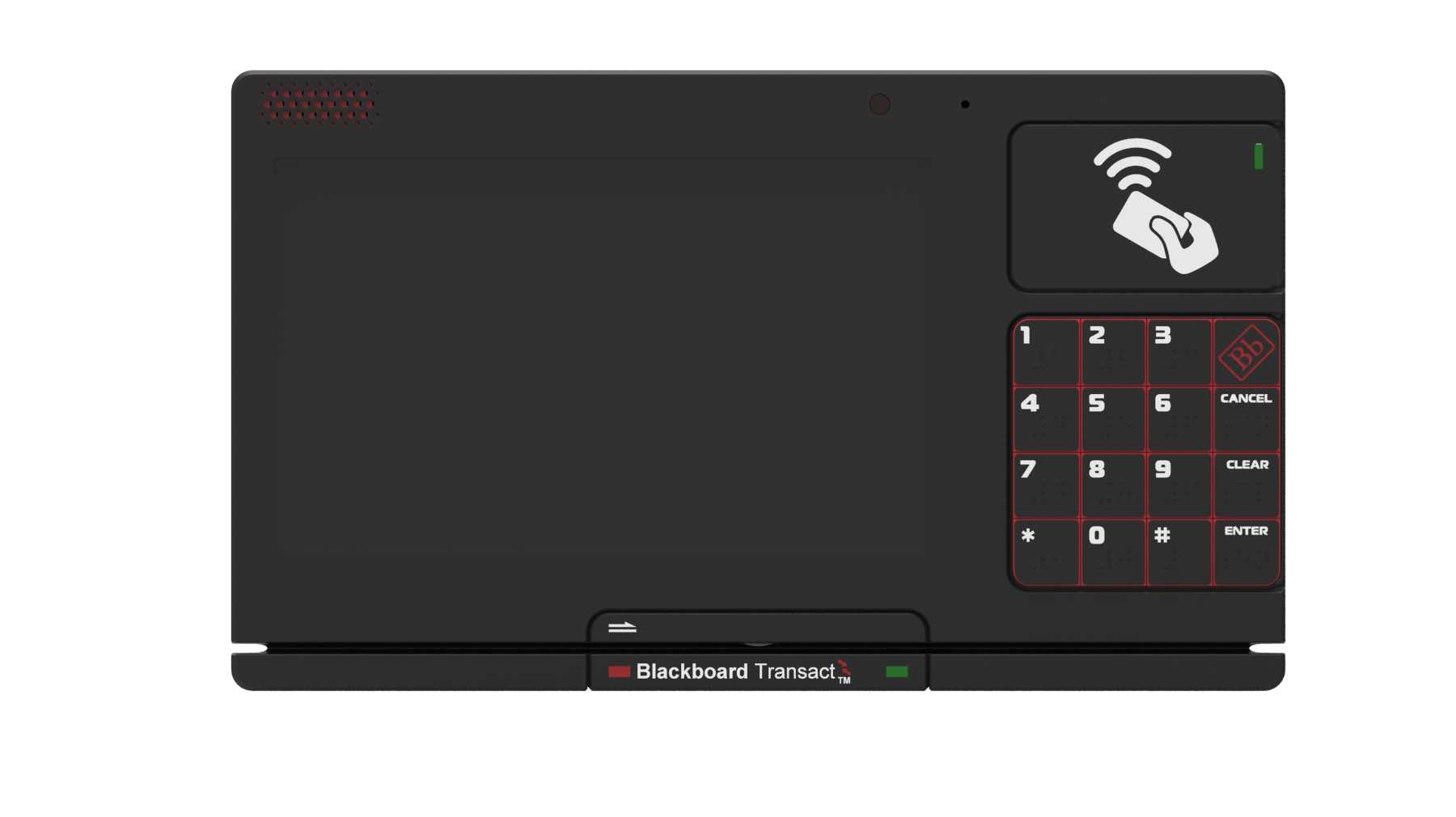

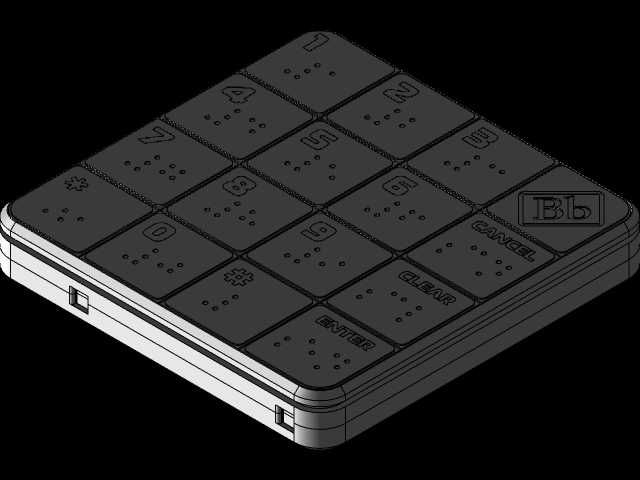

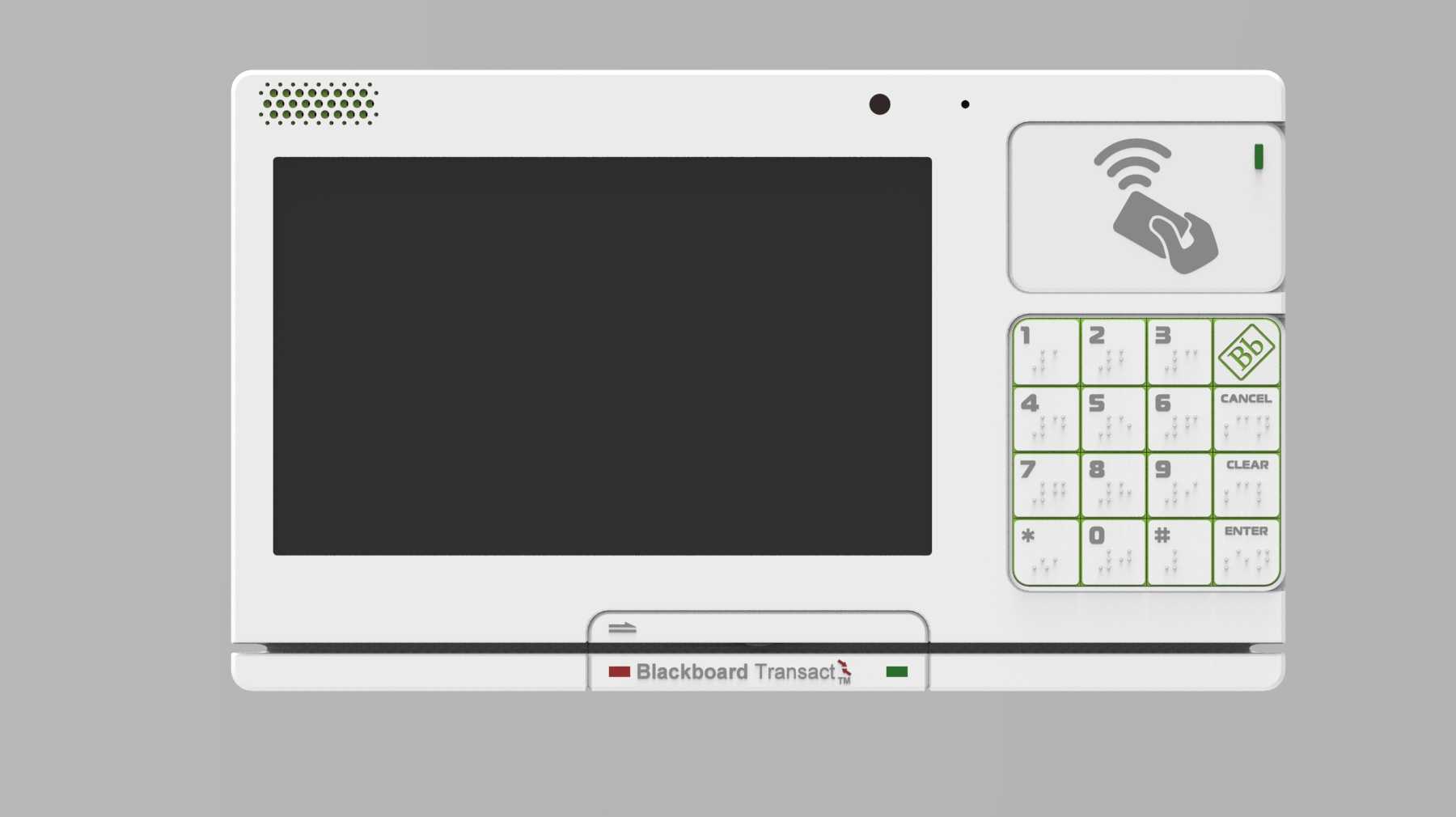

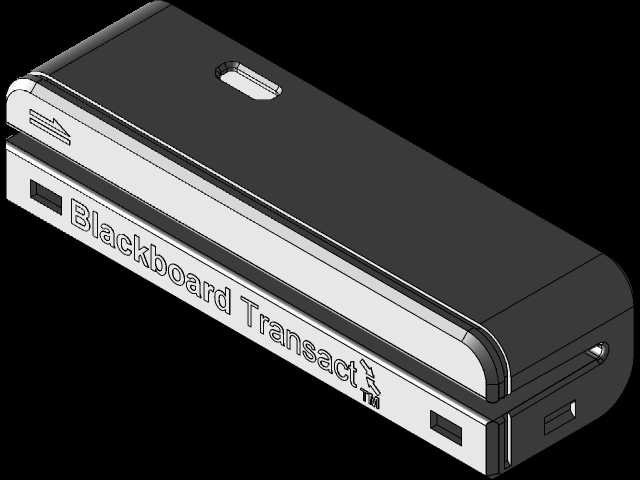

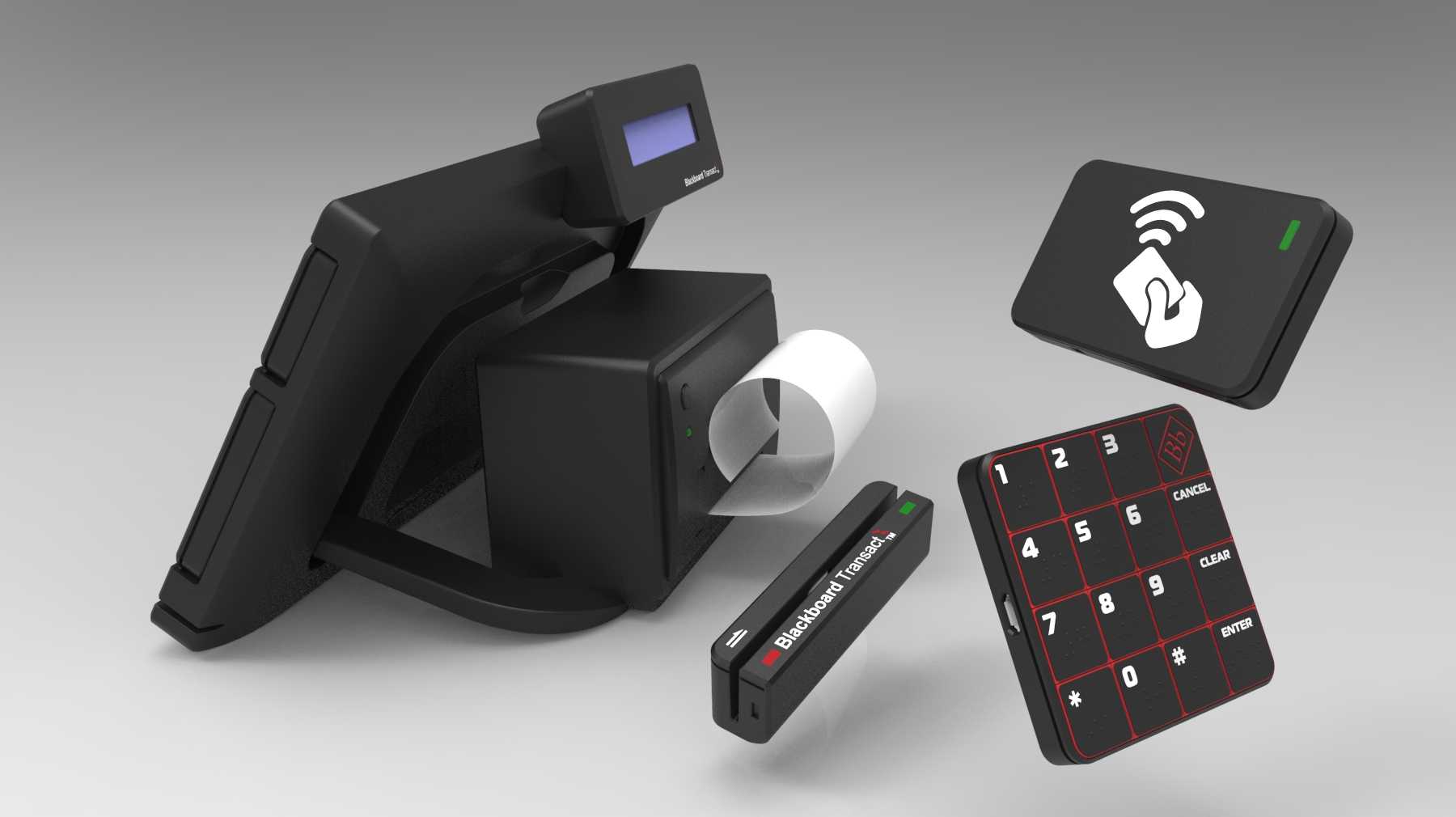

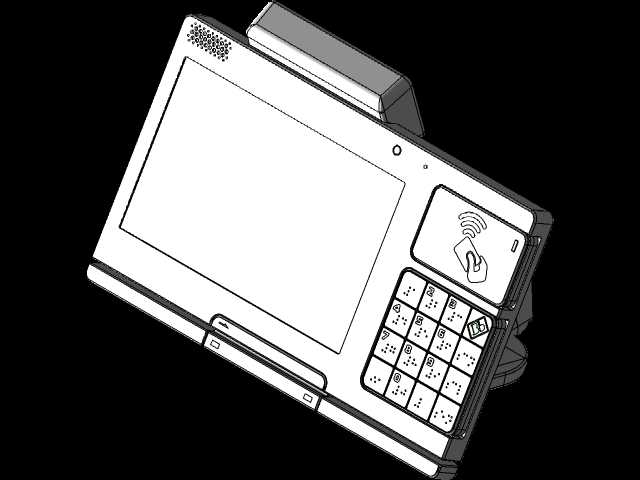

功能模块采用快拆式设计思路，核心主机预留标准microUSB连接接口，可根据实际使用需求选配不同功能模块：包含带背光数字按键的密码输入模块、非接触式磁条读卡模块、NFC近场通讯读卡模块、小型客户显示单元、热敏打印模块，每个模块既可以内置在主机壳体的预留槽位内，也可以通过公母对接线缆外接拓展，模块与主机的连接定位做了防呆设计，避免现场组装时出现插反、接错的问题。非接触读卡区域设置在主机正面右上方，做了凸起的触控标识与感应提示灯，红色、绿色双色LED可直接反馈读卡成功、失败、待核验三种状态，无需额外查看显示屏即可快速判断核验结果。数字按键区域做了凸点触感设计，戴薄手套操作也能准确识别按键位置，按键下方预留了防水胶圈安装位，可应对日常泼溅的使用场景。

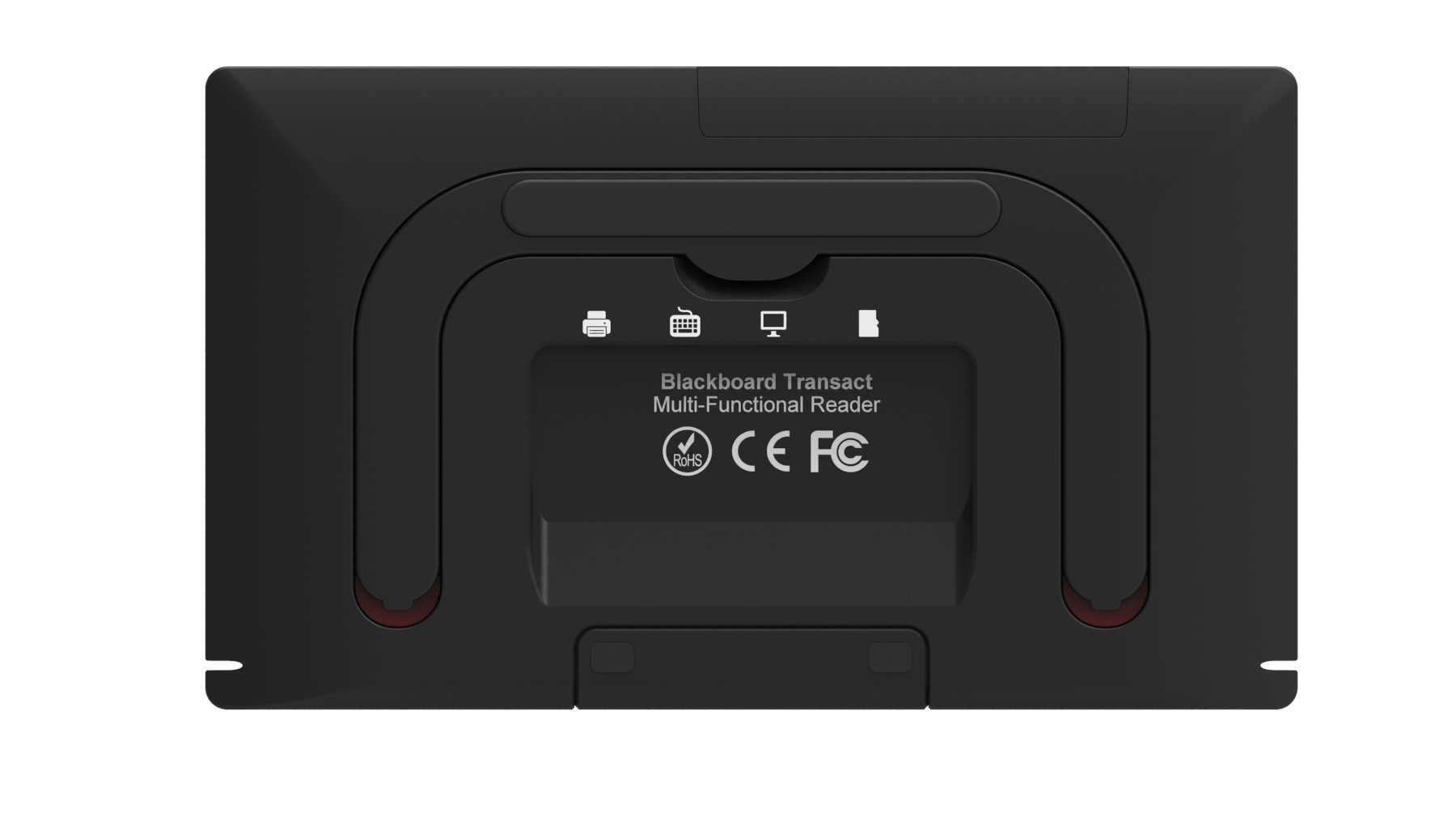

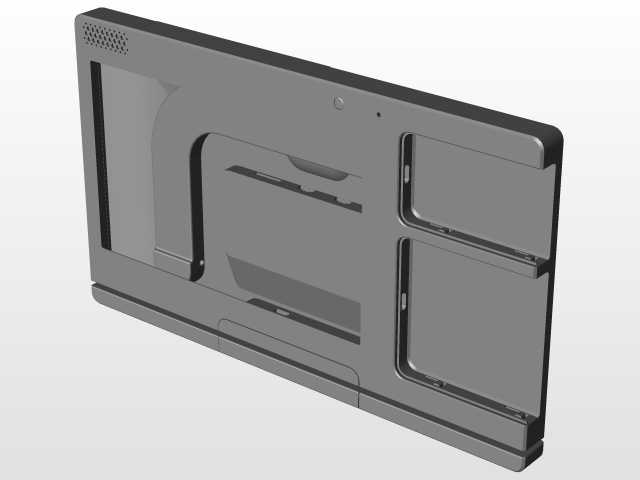

客户显示屏采用2行字符显示规格，安装角度朝向操作对象一侧，可同步显示核验结果、提示信息，无需操作人员口头转述即可完成交互指引。热敏打印模块通过专用导轨支架固定在主机侧方预留位置，支架带锁定卡扣，更换打印纸时只需按压卡扣即可翻开模块上盖，无需额外工具即可完成耗材更换。主机背部预留了外置WiFi天线的安装接口与走线槽位，信号遮挡场景下可加装高增益天线提升通讯稳定性，所有外接模块的走线都可通过壳体侧边的理线结构收纳，避免线缆杂乱影响使用。

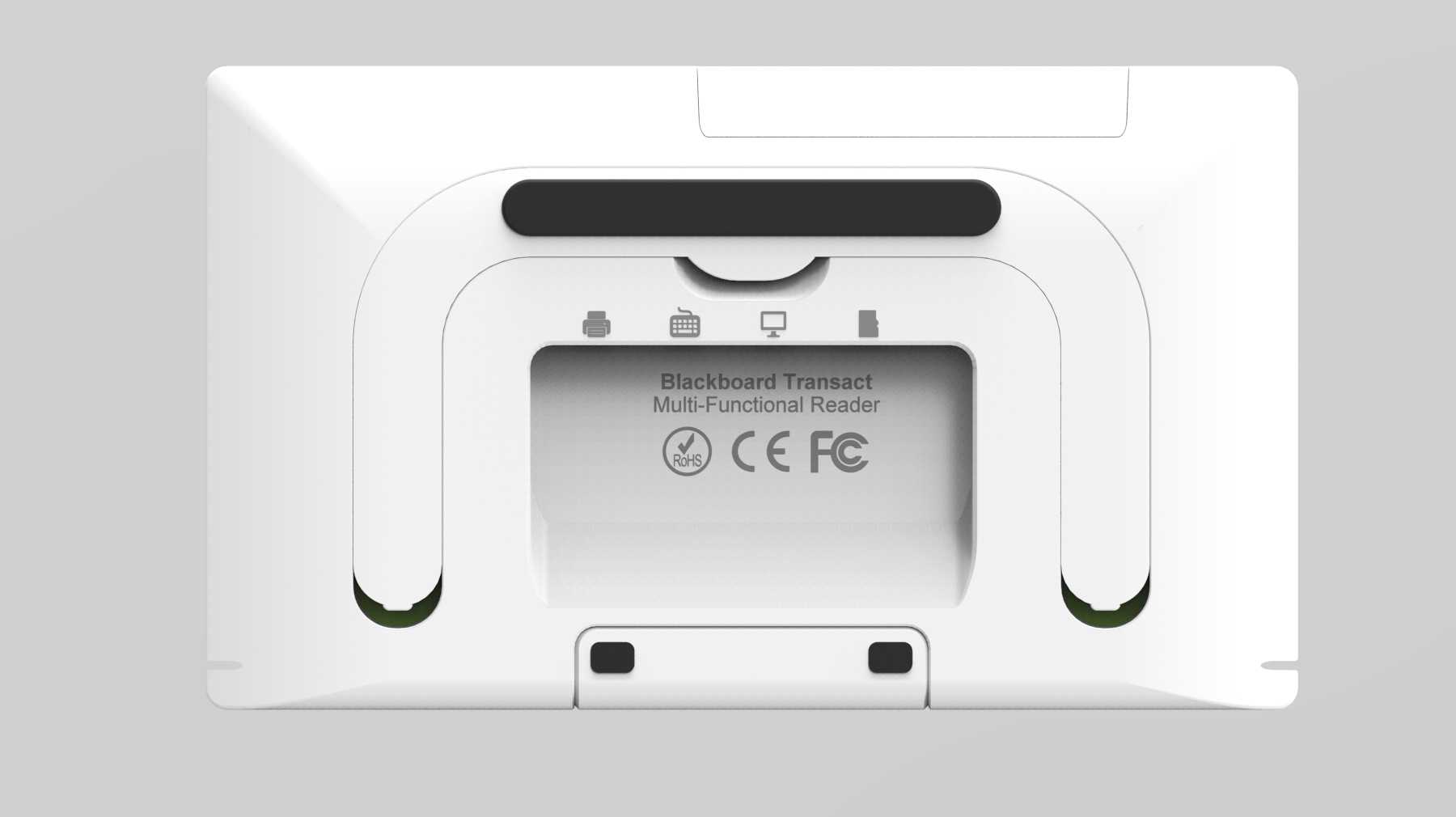

结构设计阶段充分考虑了不同使用场景的安装边界，桌面放置时整机重心落在支撑脚与主机底部形成的支撑面内，触碰边缘不会出现侧翻问题；壁挂安装时可拆除背部支撑结构，通过壳体背部预留的四个挂孔固定在墙面标准86盒点位上，挂孔做了下沉式设计，固定后螺丝不会突出壳体表面。模块之间的连接缝隙控制在0.2mm以内，既保证拼接的外观一致性，也避免灰尘、杂物进入壳体内部影响电路稳定性，所有外露接口都做了圆角处理，没有尖锐边角，符合日常民用设备的安全设计要求。
