模块化桌面式多协议读卡交互终端结构

　　这款模块化读卡交互终端的结构设计，核心围绕商用场景下的灵活配置需求展开，不同于传统一体化读卡设备的固定形态，整套结构采用分体拼接思路，将显示单元、操作单元、识别单元做了独立模块化拆分，可根据不同落地场景的功能需求做组合搭配，无需重新开模调整整体结构。从实际落地场景来看，这类设备可覆盖政务大厅身份核验、门店会员识别、图书馆借还登记、企业前台访客登记、自助服务终端配套等多个场景，不同场景下对功能的需求差异较大，比如政务场景需要接入身份证读取模块，门店场景需要NFC会员刷卡功能，图书馆场景需要条码识别配合，模块化的结构刚好能适配这类差异化需求，不用为单一功能单独开发整套设备壳体。

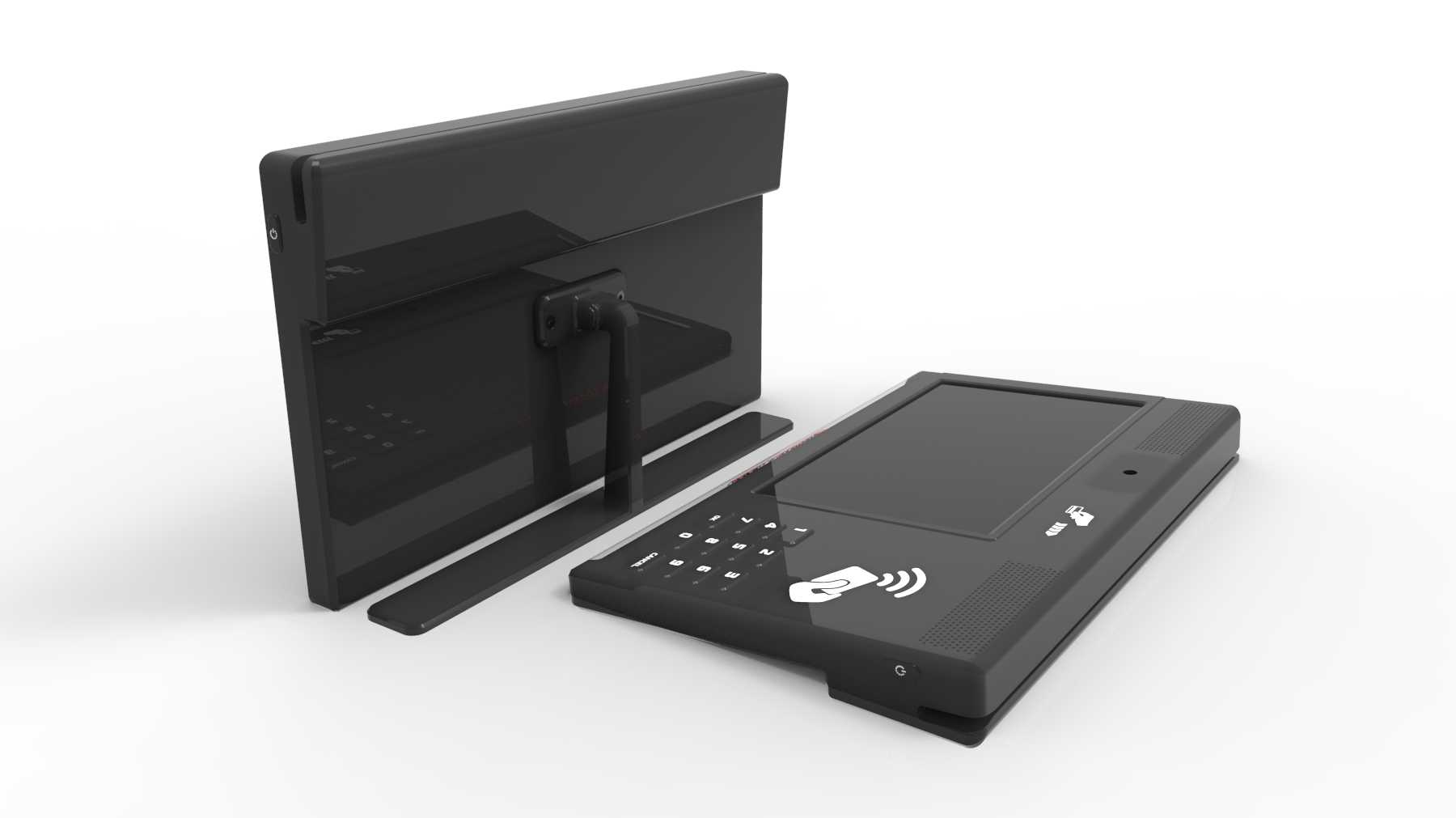

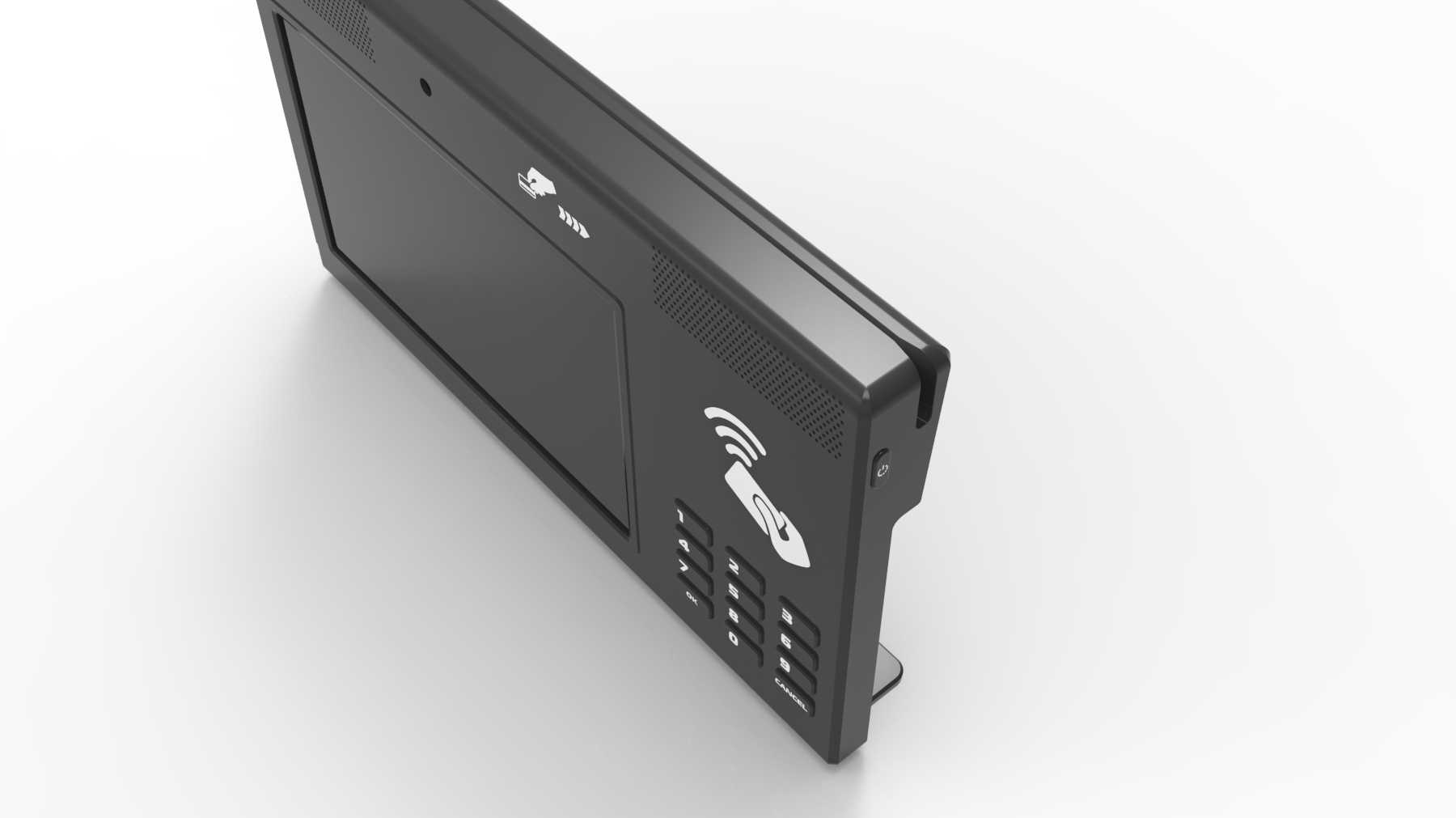

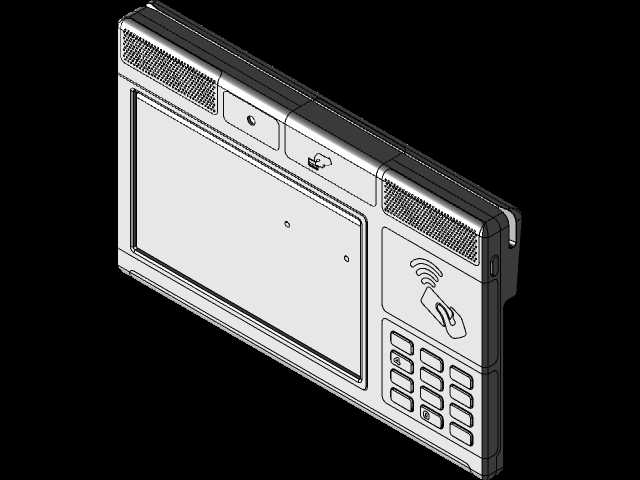

　　结构上分为立式显示支座与平板操作主机两个核心部分，显示支座部分采用立式支撑结构，背部预留通用安装孔位，可适配10-15英寸规格的触控显示屏，支座底部做了加宽配重处理，放置在桌面时不会因为屏幕触控受力出现侧翻，支座与桌面接触的位置预留了防滑胶垫安装槽，可粘贴3mm厚的橡胶防滑垫，避免设备在光滑桌面滑动，同时支座内部预留了走线空腔，显示屏的连接线可从支座内部空腔穿至下方主机部分，不会出现明线外露的情况，保持桌面整洁。平板操作主机部分采用薄型长方体结构，整体边缘做了R3圆角处理，避免安装使用过程中锐角划伤操作人员，主机上表面做了功能区域划分：一侧预留物理按键安装位，可根据需求配置数字按键、功能快捷键，满足无触控操作下的输入需求；另一侧集成多协议读卡区域，该区域下方做了天线安装避让槽，可同时安装NFC读卡天线、IC卡读卡天线、身份证读卡天线，不同天线之间做了金属屏蔽隔层，避免不同频段的信号出现互相干扰的情况，读卡区域表面做了丝印标识位，可印刷对应刷卡提示标识，引导用户正确放置卡片。

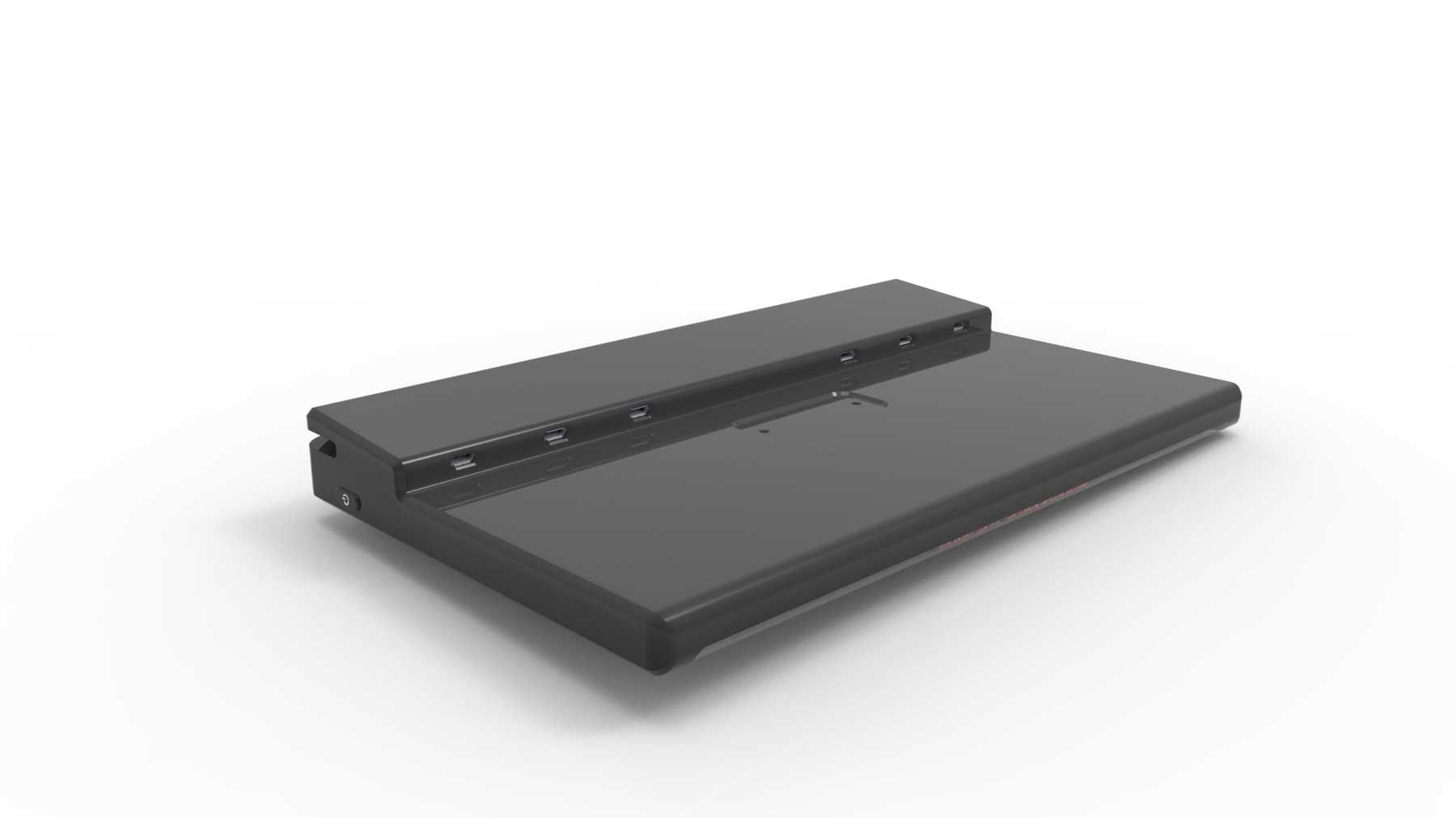

　　主机与显示支座之间采用快拆连接结构，连接块上设置了定位销与手拧螺丝固定位，安装时先将定位销插入主机与支座对应的定位孔内，再拧紧手拧螺丝即可完成固定，不需要额外辅助工具，现场运维人员可快速完成拆装调整；如果场景不需要立式显示屏，也可直接将主机单独平放使用，主机底部同样预留了防滑胶垫安装位，单独放置时的稳定性也能满足使用需求。主机的侧面预留了通用接口开孔，可适配USB、HDMI、电源接口等常用外接接口，接口位置做了内凹处理，外接插头插入后不会突出主机侧面，避免人员走动时剐蹭到插头导致连接中断。主机上表面还预留了状态指示灯安装位，采用透光PC材质做匀光处理，指示灯可通过不同颜色显示设备的工作状态，比如待机时显示常亮绿色，读卡成功时显示闪烁蓝色，读卡异常时显示红色，操作人员无需查看系统界面就能快速判断设备运行状态。

　　从安装边界来看，整套设备组合放置时的桌面占用深度不超过350mm，宽度不超过280mm，立式显示屏的最高点距离桌面高度不超过420mm，符合大多数服务窗口、前台桌面的空间尺寸要求，不会遮挡窗口服务人员与办事人员的面对面交流视线。主机的壳体壁厚设计为2.5mm，采用ABS+PC混合材质注塑成型，兼顾结构强度与外观质感，日常使用过程中即使受到轻微磕碰也不会出现壳体开裂的情况，壳体表面做了细晒纹处理，不容易残留指纹与划痕，长期使用也能保持较好的外观状态。读卡区域的识别距离设计为0-50mm，符合非接触式读卡的常规使用距离，用户不需要将卡片完全贴合表面就能完成识别，提升操作流畅度。

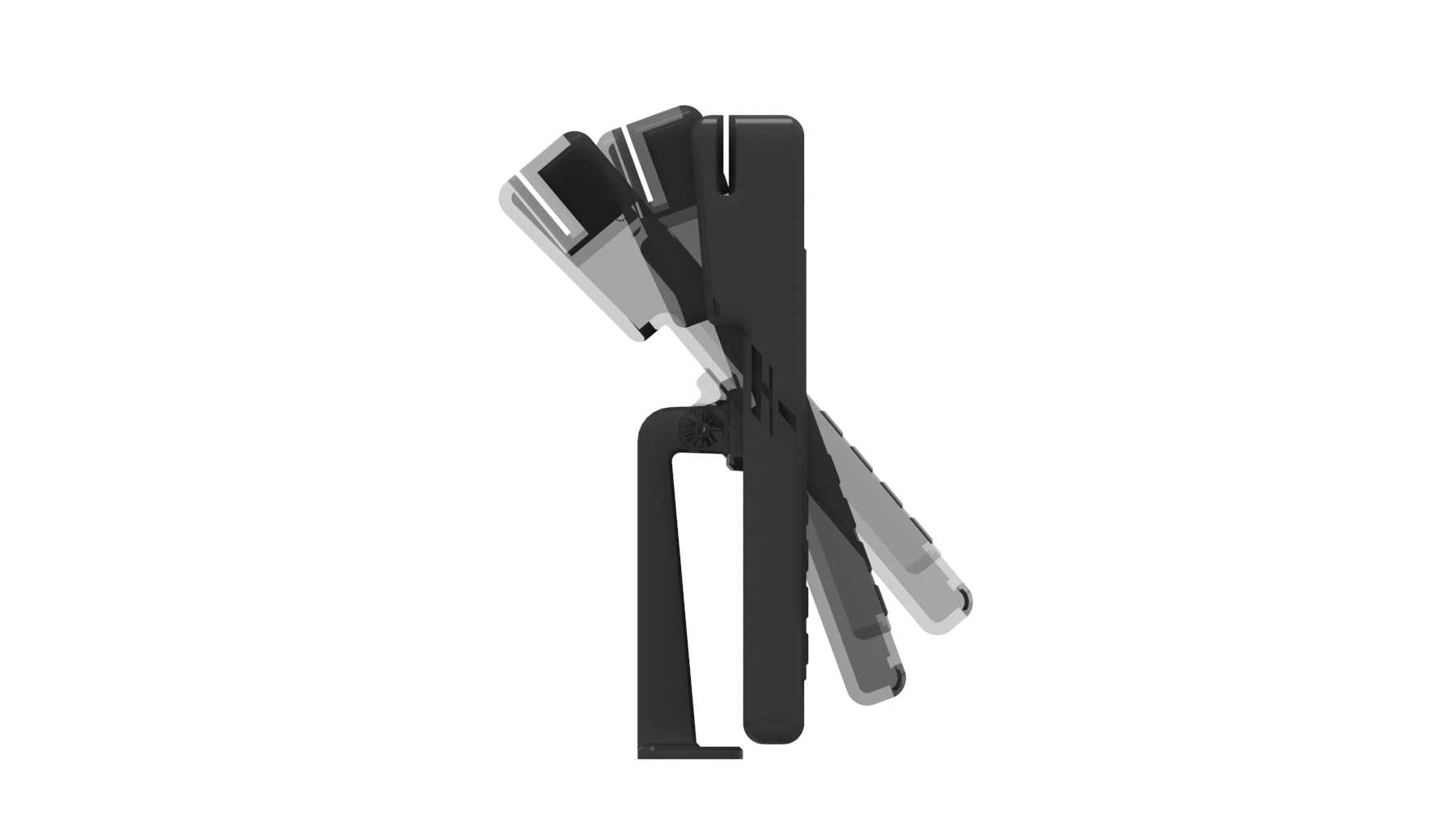

　　结构设计过程中还考虑了后期维护的便利性，主机的底壳采用卡扣加少量螺丝的固定方式，拆开底壳就能直接更换内部的读卡模块、按键板、主控板等零部件，不需要将整个设备从桌面拆除，大幅降低后期运维的时间成本。不同模块之间的连接采用通用接插件，更换模块时不需要重新焊接线路，直接插拔接插件就能完成替换，即使是非专业的运维人员也能完成简单的模块更换操作。显示支座的角度也做了可调整设计，支座与显示屏连接的位置设置了阻尼转轴，可根据使用场景的视线高度调整显示屏的俯仰角度，调整范围为0-30度，不同身高的操作人员都能找到舒适的观看角度，阻尼转轴的扭力经过调校，调整到任意角度都能保持稳定，不会出现屏幕自行下垂的情况。
