工业通风管道用蝶阀三维结构设计

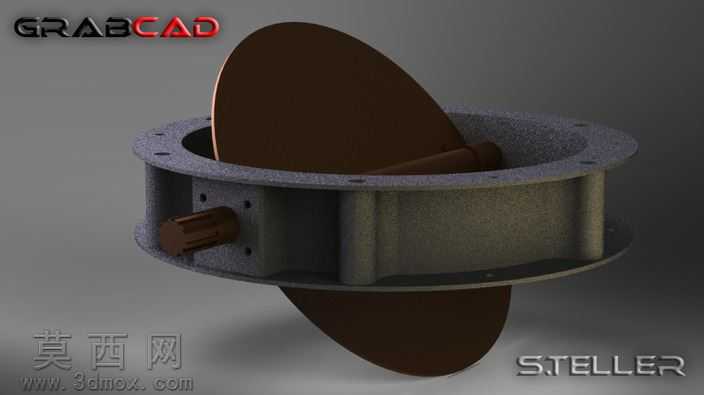

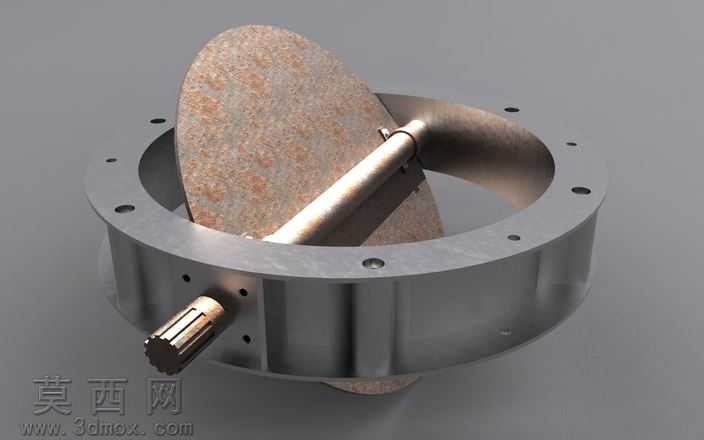

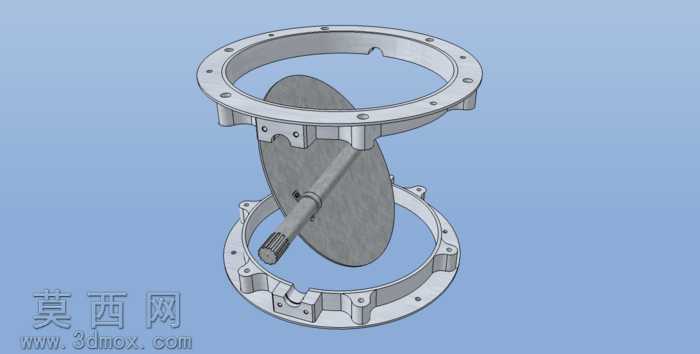

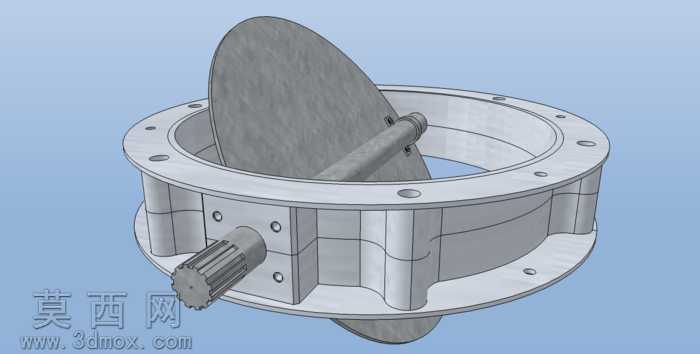

本蝶阀三维模型采用参数化建模思路完成整体结构搭建，建模过程中首先依据通风管道蝶阀的通用安装尺寸确定阀体的法兰外径、螺栓孔分布、阀体通径等核心基准参数，先绘制阀体的截面草图，通过拉伸、切除等基础特征生成带法兰连接结构的筒状阀体主体，阀体表面的铸造肌理通过材质纹理映射实现，还原了铸铁材质阀体的粗糙哑光质感，同时对法兰端面的密封槽、轴孔安装位做了精细化的特征处理，保证结构尺寸符合实际安装的公差要求。阀板部分采用椭圆形薄板结构，建模时先绘制与阀体内径匹配的密封轮廓，通过拉伸生成阀板主体，再对阀板边缘做倒角处理，模拟实际蝶阀的软密封贴合结构，阀板表面赋予深棕色哑光非金属材质，还原密封阀板的视觉质感。阀轴部分分为驱动端与从动端两段，分别与阀板两侧的安装槽做装配配合，驱动端的轴头做了扁位结构设计，匹配外部执行器的安装需求，轴体与阀体轴孔之间预留了合理的装配间隙，还原真实的转动配合关系。整体装配过程中以阀体通径的中心轴线为装配基准，将阀板的旋转中心与阀轴轴线做重合配合，保证阀板可绕轴实现0-90度的转动，模拟蝶阀从全开到全关的动作过程。渲染阶段采用工作室布光方案，通过主光源、补光与环境光的搭配，突出阀体的金属质感与阀板的材质对比，背景采用深灰色渐变背景，弱化无关元素对结构展示的干扰，同时在模型表面添加柔和的反射效果，提升渲染图的真实感。模型整体结构完整，各部件的装配关系清晰，既还原了通风蝶阀的核心功能结构，也通过材质与渲染处理提升了模型的展示效果，可用于阀门结构教学、产品方案展示、管道系统装配模拟等场景，建模过程中对各部件的参数做了可编辑化处理，方便后续根据不同通径、压力等级的需求调整尺寸参数，快速生成适配不同工况的蝶阀模型。
