气动驱动对夹式DN50蝶阀结构设计

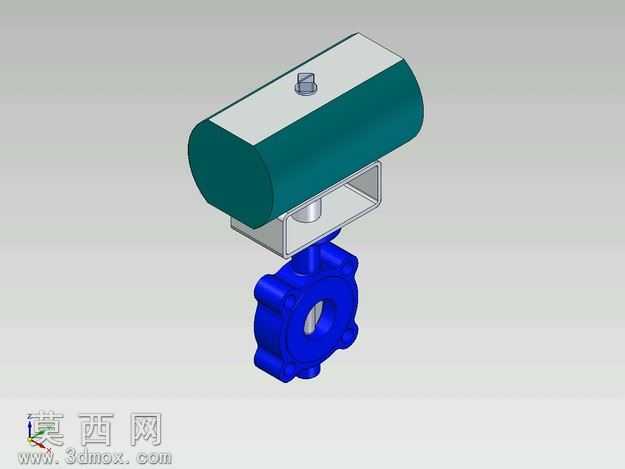

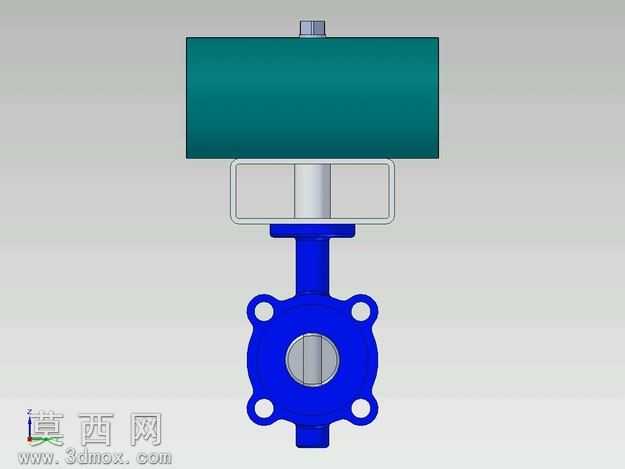

本作品为公称通径DN50的气动驱动蝶阀三维建模成果，建模过程围绕气动执行机构与阀体的联动逻辑展开，先以基准轴对齐气动执行器输出轴与阀杆的同轴度，确保扭矩传递无偏载。建模阶段先拆分核心部件：上部的气动执行器采用卧式气缸结构，缸体做圆角过渡处理避免应力集中，端盖与缸筒的连接法兰做螺栓孔阵列匹配，执行器侧面预留气源接口的安装凸台，顶部设置阀位指示器的安装位，可直观反馈阀门的开闭状态；中部的连接支架采用框式钣金结构，通过四个连接螺栓分别固定上部执行器与下部阀体，支架预留足够的阀杆活动空间，同时做加强筋处理提升结构刚性，避免气动驱动瞬间扭矩产生的形变影响阀位精度。下部的对夹式蝶阀阀体采用球铁材质的外观渲染设置，流道做圆滑过渡处理降低介质流阻，阀板采用中线对称结构，阀杆与阀板的连接采用扁方定位，确保阀板转动无窜动，阀体两端的对夹连接面做密封槽结构，适配管路法兰安装的密封需求。材质渲染阶段，气动执行器缸体采用哑光深绿工程漆质感，端盖做银灰色金属喷砂处理，连接支架采用镀锌钢板的浅金属质感，阀体采用蓝色工业防腐漆质感，密封件部位采用黑色橡胶材质表现，不同部件的材质区分清晰，可直观识别各部分的功能分区。结构设计上重点考量气动驱动的扭矩匹配，执行器的缸径选型对应DN50蝶阀的工作压力需求，阀杆部位设置轴套结构降低转动摩擦，阀位指示器与阀杆同步转动，可直观显示阀门的0-90度开度状态，整体模型的装配约束完全匹配实际产品的装配逻辑，所有活动部件保留正确的运动自由度，可直接用于气动阀门的结构演示、安装指导或者管路系统的集成装配验证，模型的细节处理覆盖了连接螺栓、密封件、安装定位凸台等细小结构，无几何错误与破面问题。
