法兰连接式立式止回阀结构设计

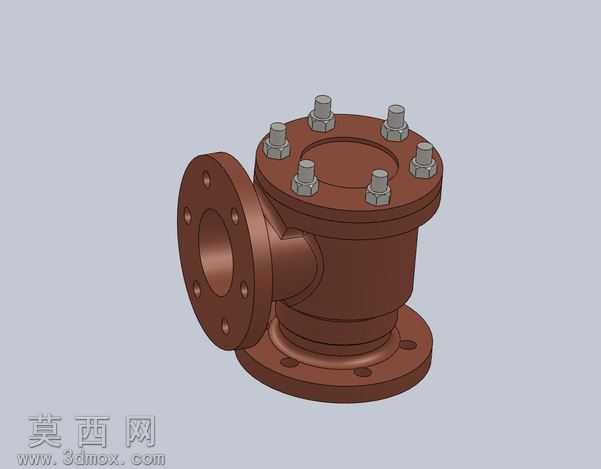

本作品为立式法兰连接止回阀的三维设计方案，建模过程采用SolidWorks2010版本完成，整体建模遵循正向工业设计流程，先梳理止回阀的功能逻辑与管路适配要求，再逐步拆分零部件完成结构搭建。建模阶段首先确定阀体的主体通径参数，匹配标准法兰的连接尺寸，阀体采用三通式立式结构，下部为介质流入端法兰接口，侧部为介质流出端法兰接口，上部为阀盖装配区域，所有法兰的螺栓孔位置、孔径、密封面凸台尺寸均参照通用管路法兰标准设定，保证模型可直接适配对应规格的工业管路。阀盖部分采用螺栓压紧式密封结构，顶部均匀布置六根紧固螺栓，建模时严格还原螺栓的六角头、螺纹段结构，以及阀盖与阀体配合的密封台阶面，保证装配关系符合实际阀件的密封要求。内部流道建模时做了平滑过渡处理，减少介质流动的阻力损失，止回启闭件的活动空间预留合理，可直观展示介质正向流通时阀瓣开启、反向截止时阀瓣回落密封的工作逻辑。材质与渲染阶段，为阀体、阀盖、螺栓等金属部件赋予红铜质感的金属材质，调整材质的粗糙度、反射参数还原铸铜阀件的哑光金属质感，场景搭建采用渐变暖色调背景与浅米色承载台面，添加柔和的环境漫反射光与定向主光源，突出阀件的法兰轮廓、螺栓细节与阀体曲面过渡，阴影做柔化处理避免遮挡结构细节，渲染效果可清晰展示阀件的整体外观与装配关系。设计思路上以结构简洁、加工适配性强为核心，去除冗余的外部结构，所有零部件的拆分均符合实际机加工与装配工艺，法兰端面、螺栓孔、密封面等关键配合部位的尺寸公差预留合理，既可以作为教学演示的阀类结构案例，也可作为基础阀件设计的参考原型，帮助设计者快速理解立式止回阀的工作原理与结构组成，模型包含的装配体文件可直接进行干涉检查、运动仿真，验证阀瓣启闭过程的行程合理性，避免结构卡滞、密封不严等设计问题。
