轻量化四旋翼航拍无人机结构设计

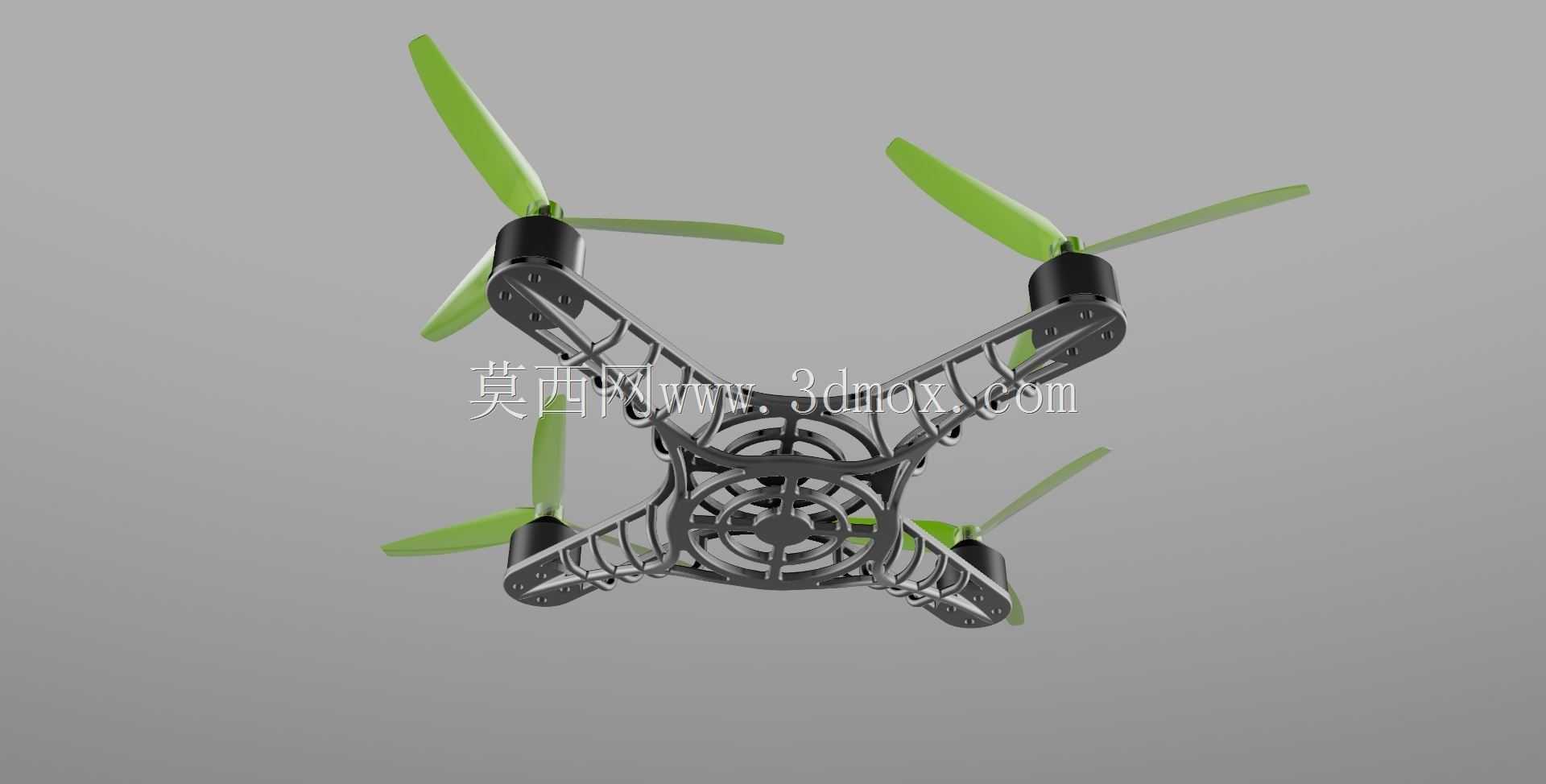

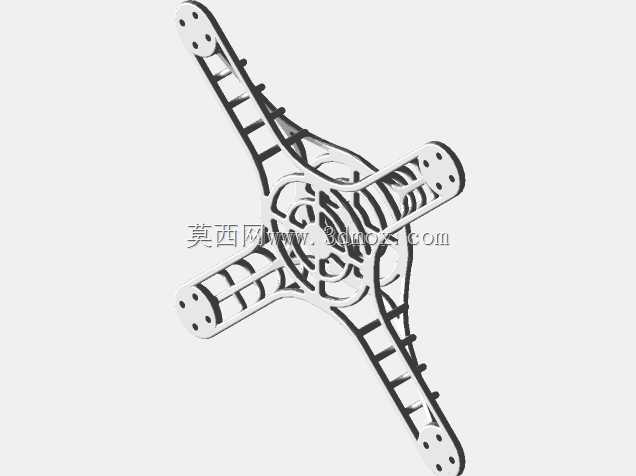

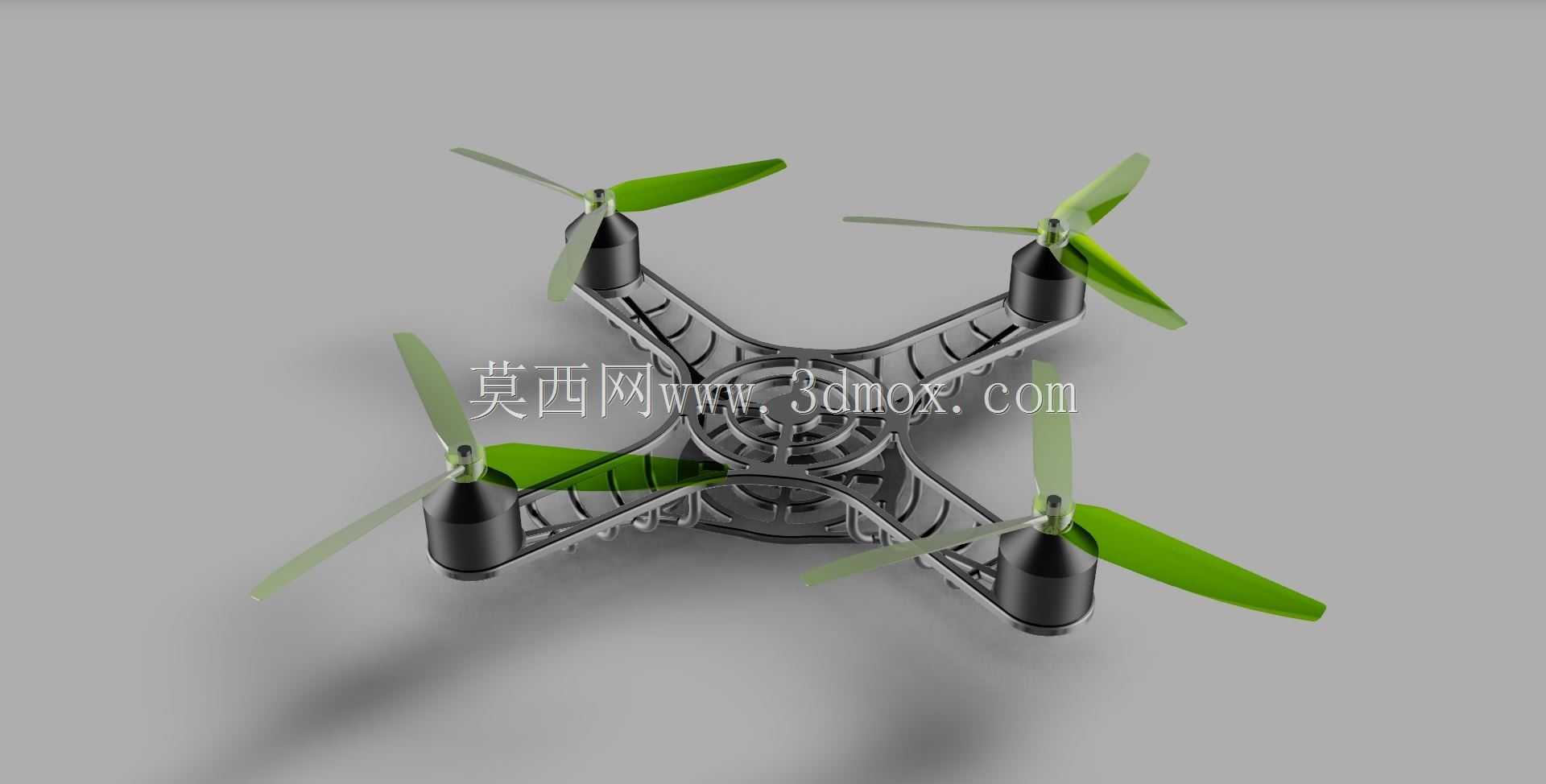

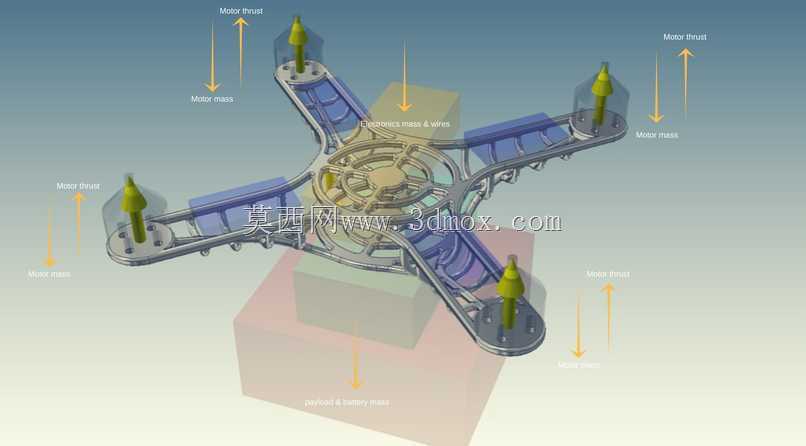

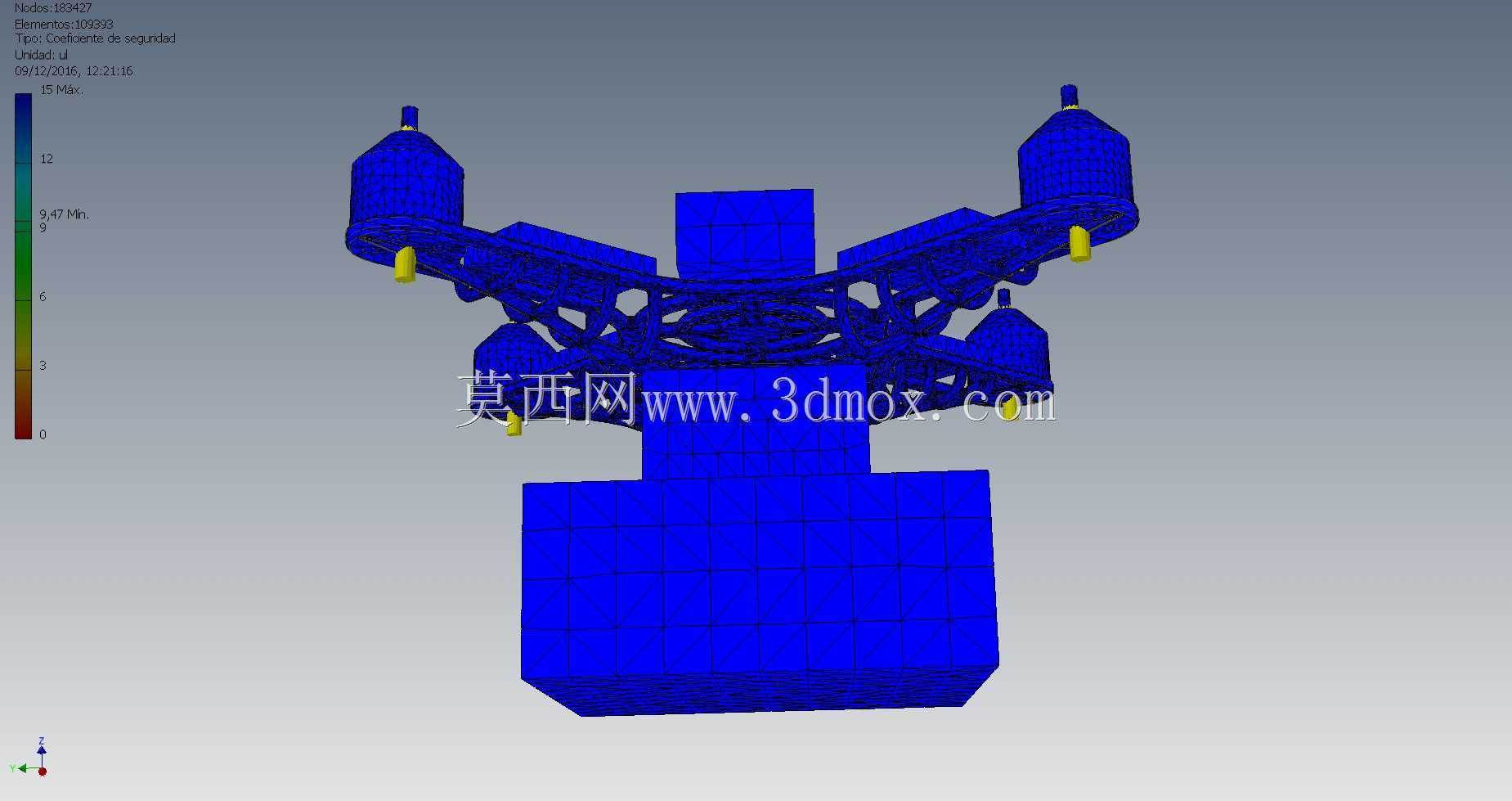

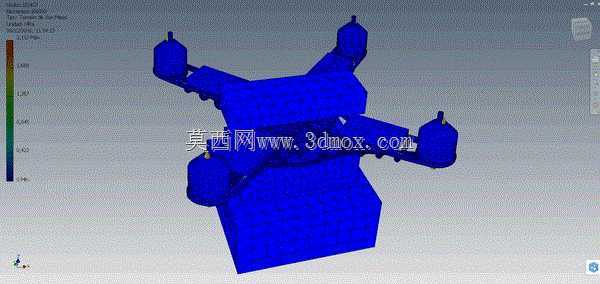

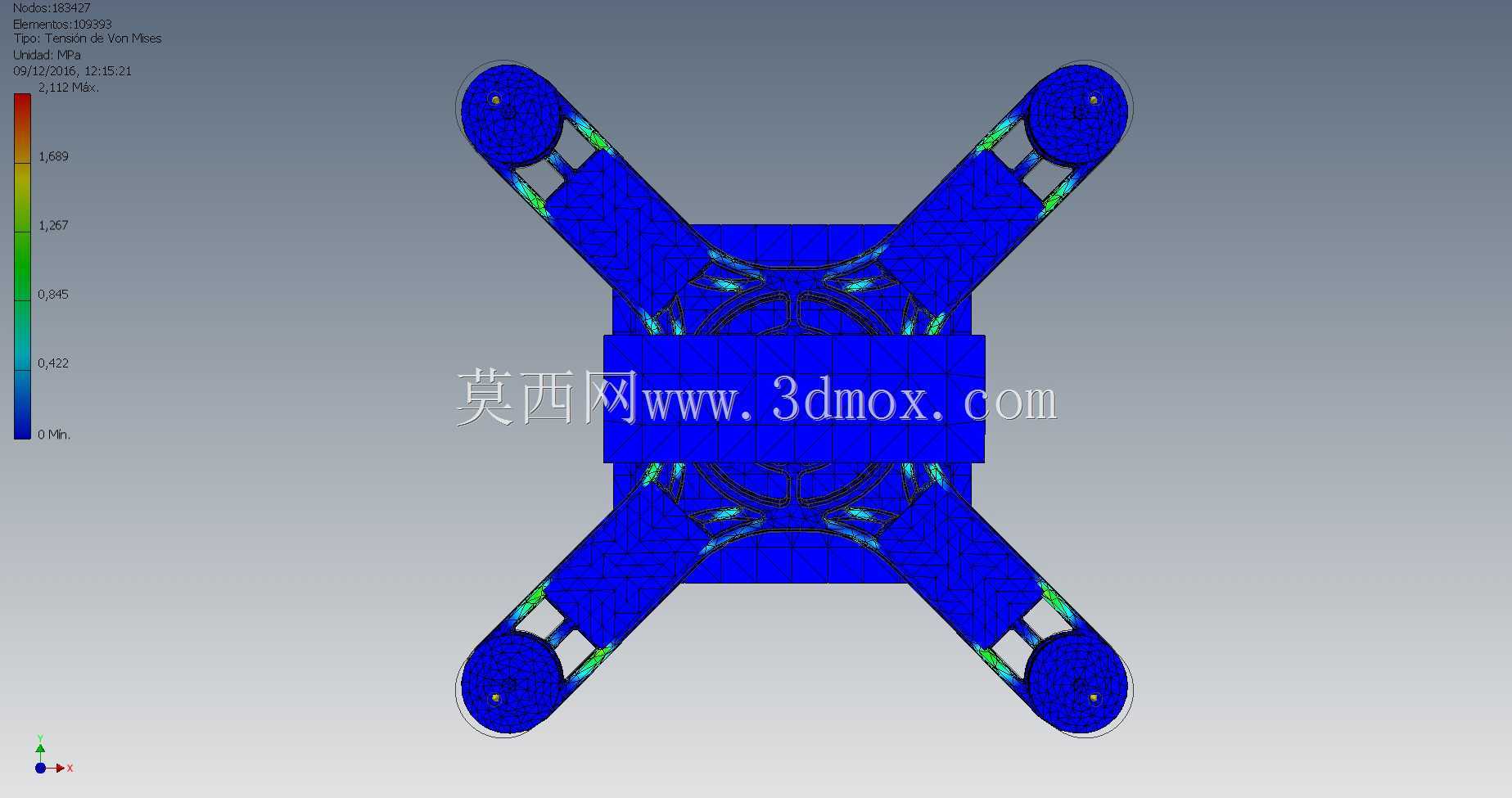

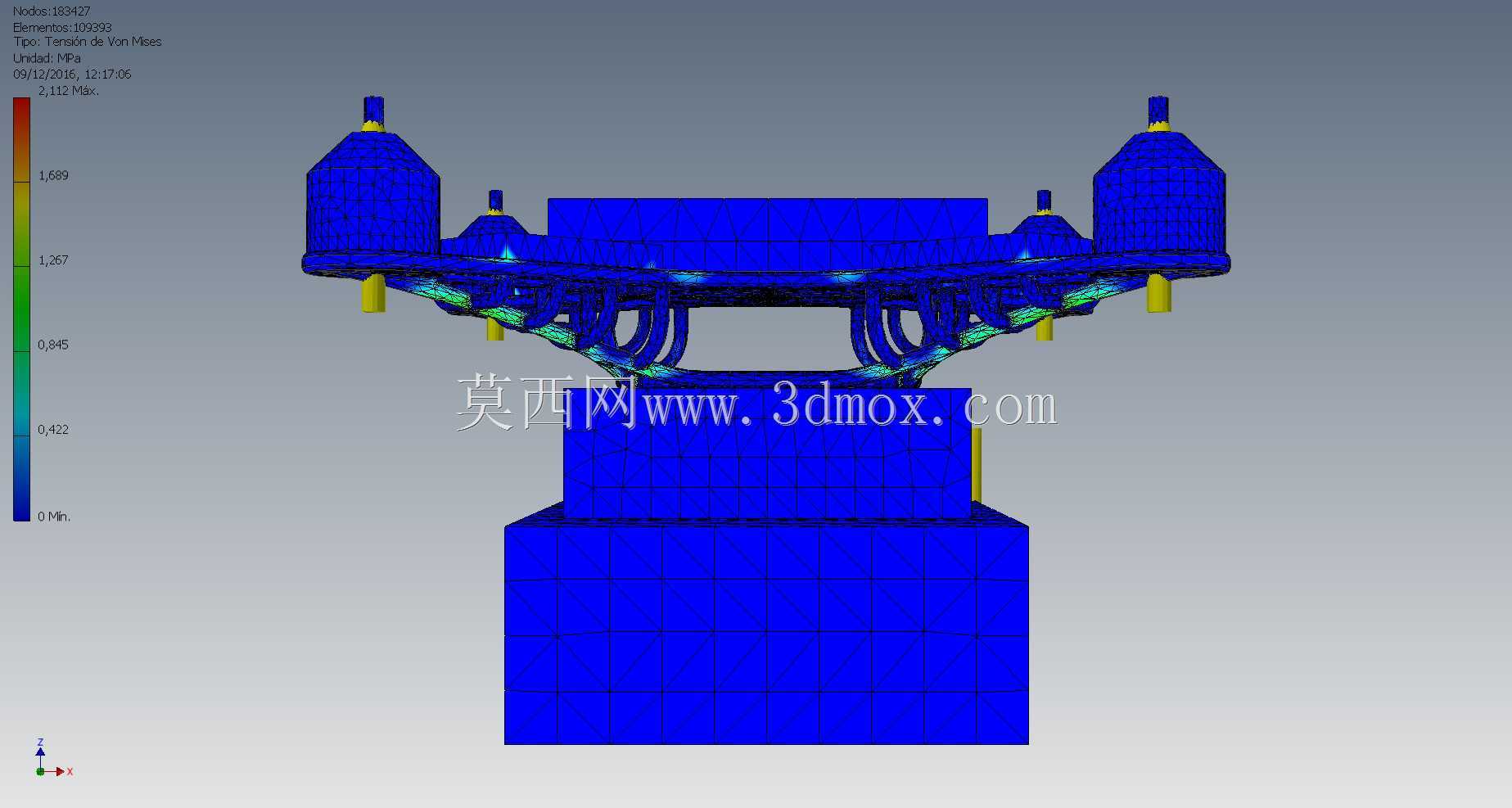

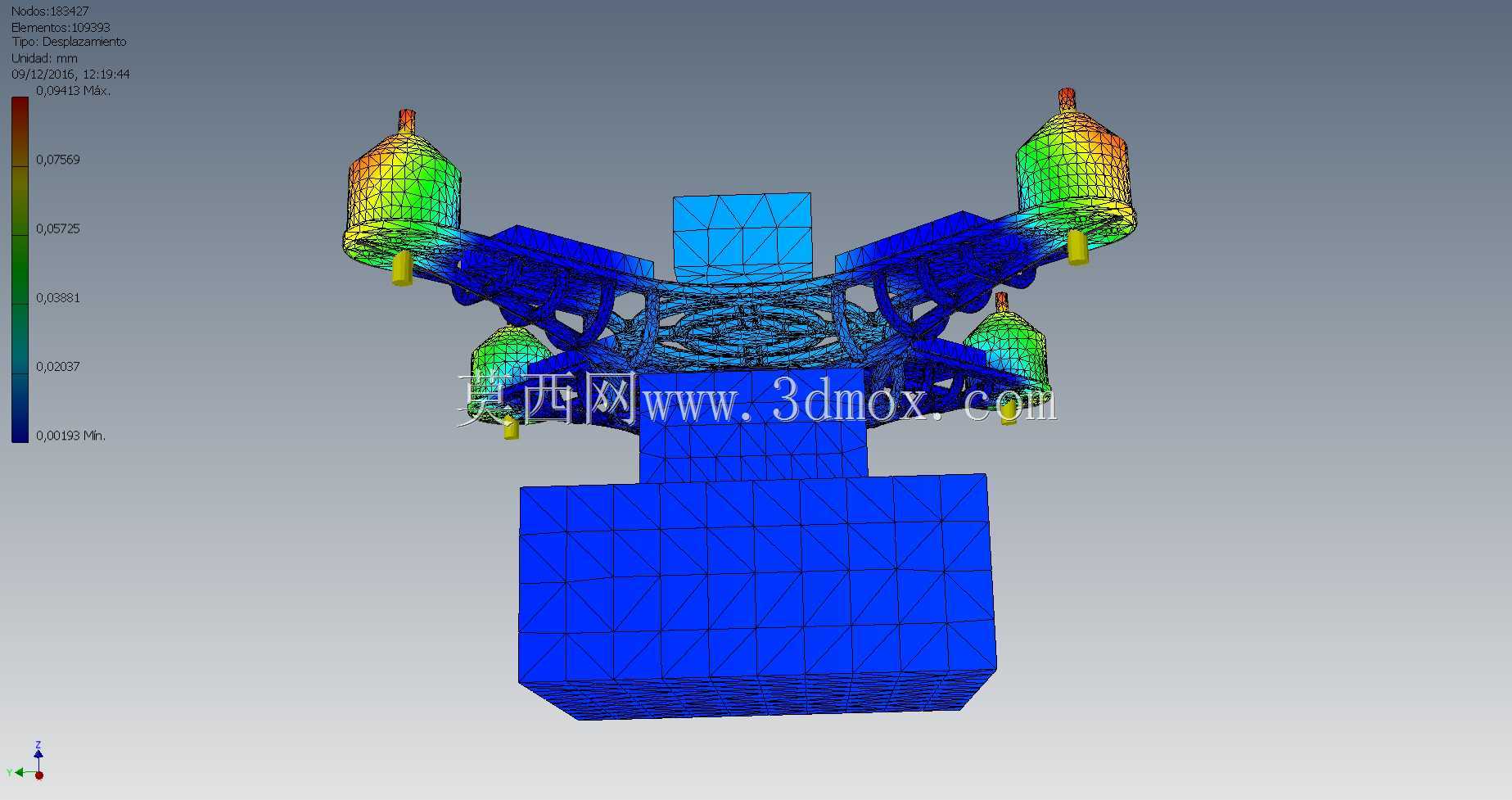

该四旋翼飞行器采用X型对称机架布局，四组动力单元沿中心向四角延伸，机臂与中心板采用一体化镂空框架结构，在保证扭转刚度的前提下大幅削减非承力区域材料，整体质量控制在7g级别，适合作为微型航拍、室内巡检或教学实验平台使用。中心区域预留飞控板、电池及摄像模块的安装平面，安装孔位按照标准微型飞控的边界排布，可直接固定主控板与电调，避免额外转接件带来的重量增量。机臂末端设计有电机座，用于安装微型无刷电机，电机轴线与机架平面保持垂直，确保螺旋桨旋转面水平，降低姿态控制中的耦合扰动。螺旋桨采用两叶式设计，桨叶带有一定的翼型弯度与扭转角，能够在低转速下提供稳定升力，同时兼顾效率与噪声控制；四支桨叶分为正反桨，对角旋转方向一致，相邻桨叶反向旋转，用于抵消自旋扭矩。机架整体外廓尺寸由机臂长度与桨叶直径共同决定，设计时需保证相邻螺旋桨旋转面之间留有安全间隙，防止高速旋转时发生碰桨；机臂长度还会影响整机转动惯量，较长机臂可提升姿态稳定性，但会降低机动响应速度，较短机臂则更灵活但对飞控调节要求更高。从结构受力角度看，中心板承受电池与飞控的集中载荷，机臂承受电机拉力与气动交变载荷，镂空筋条沿主要传力路径分布，可在跌落或轻微碰撞时吸收部分冲击能量。该类结构可用于狭小空间侦察、低空影像采集、高校飞控算法验证以及多机协同实验，建模过程中需重点校核电机安装座同轴度、机臂对称度以及重心与几何中心的重合度，避免起飞后出现偏航或单侧动力过载。
