小型火箭发动机推力测试台架结构设计

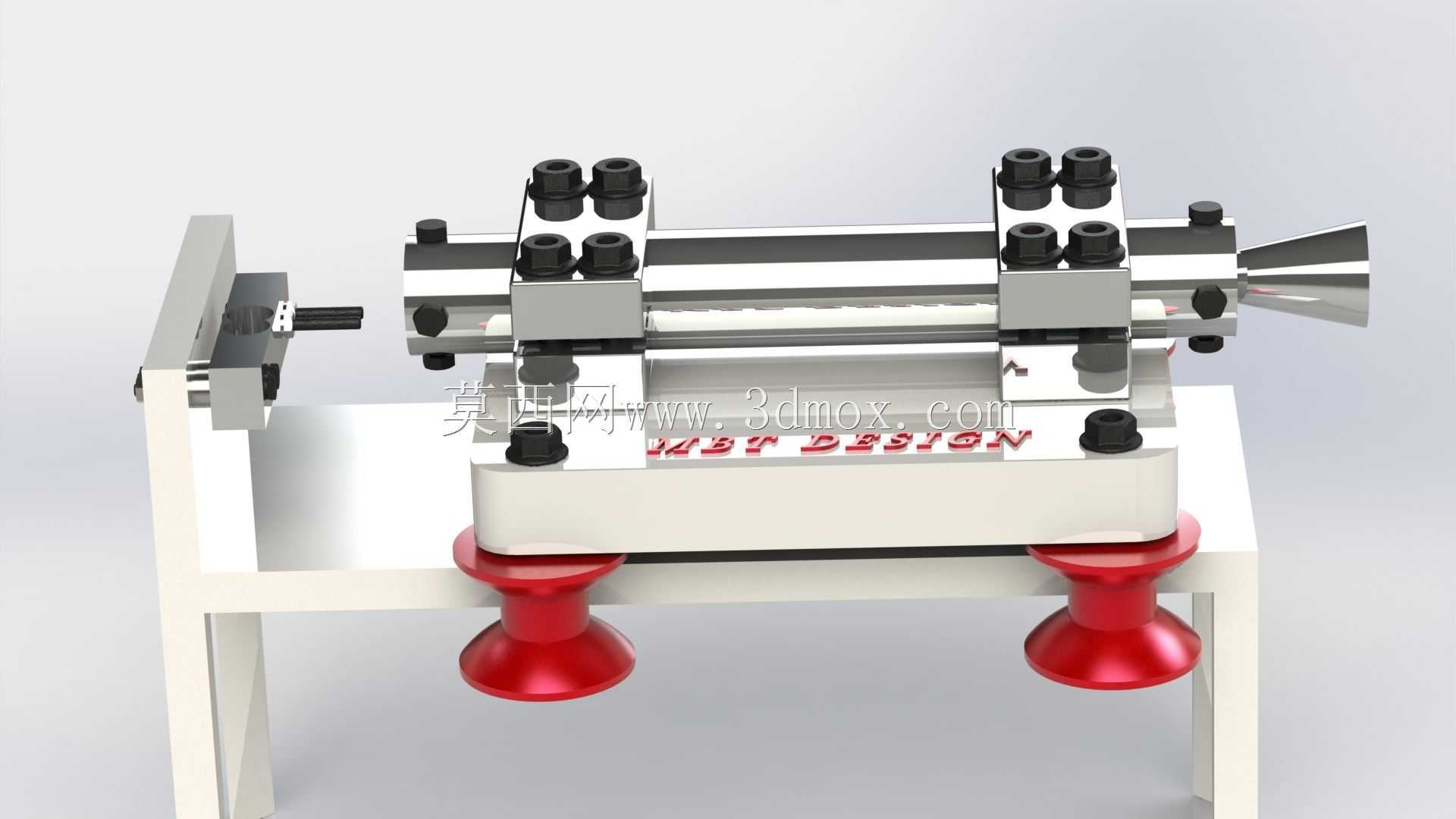

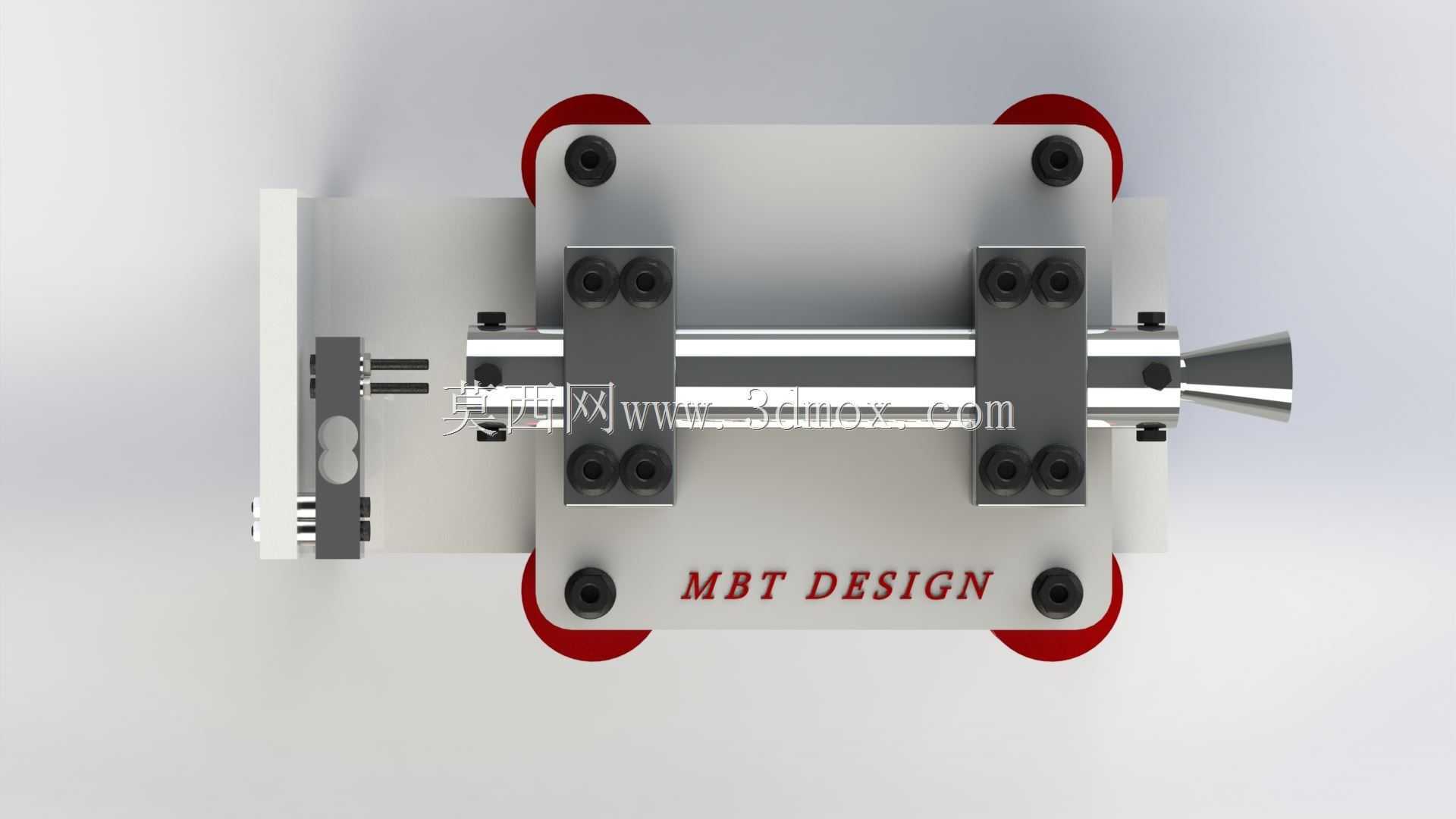

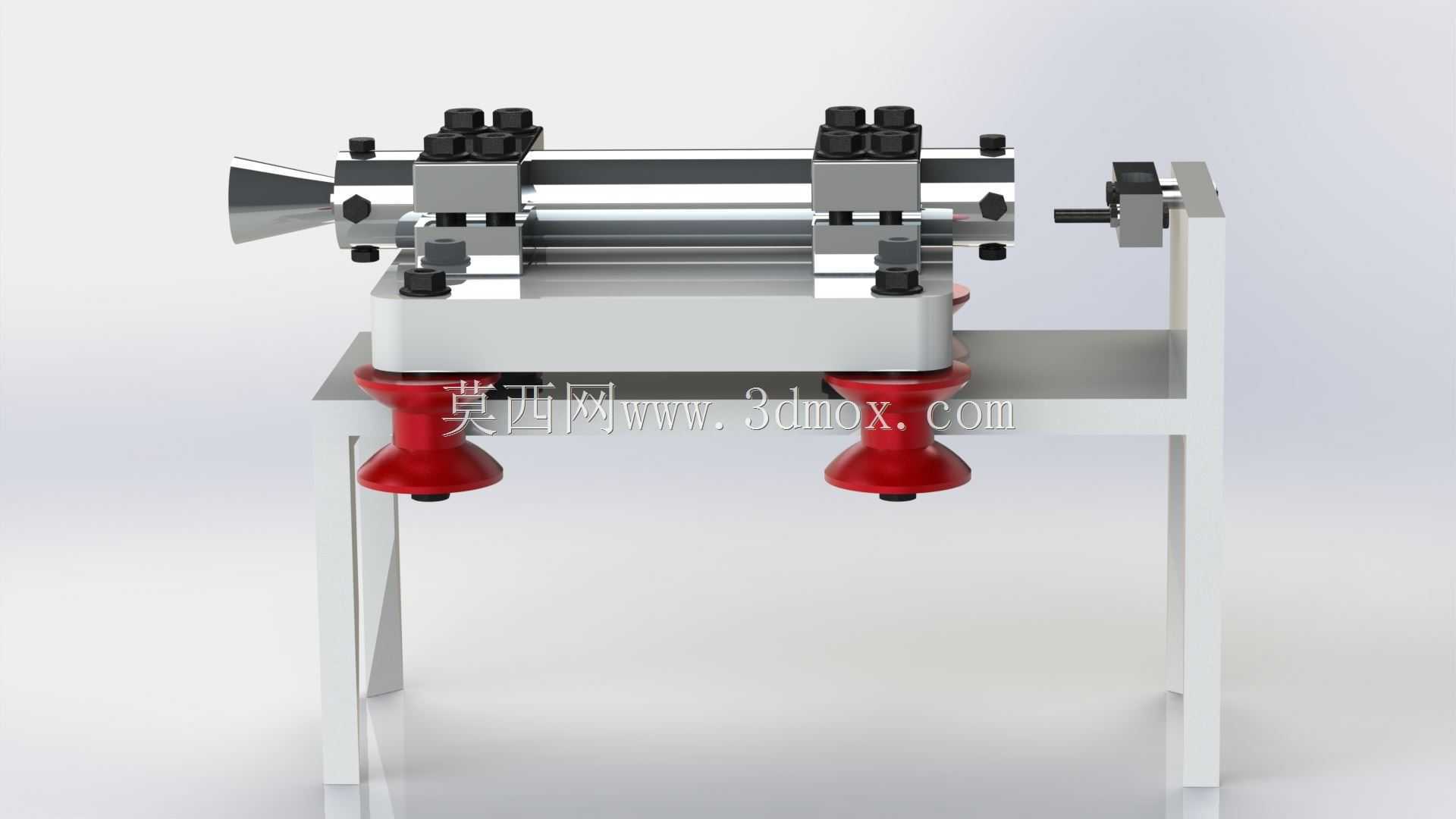

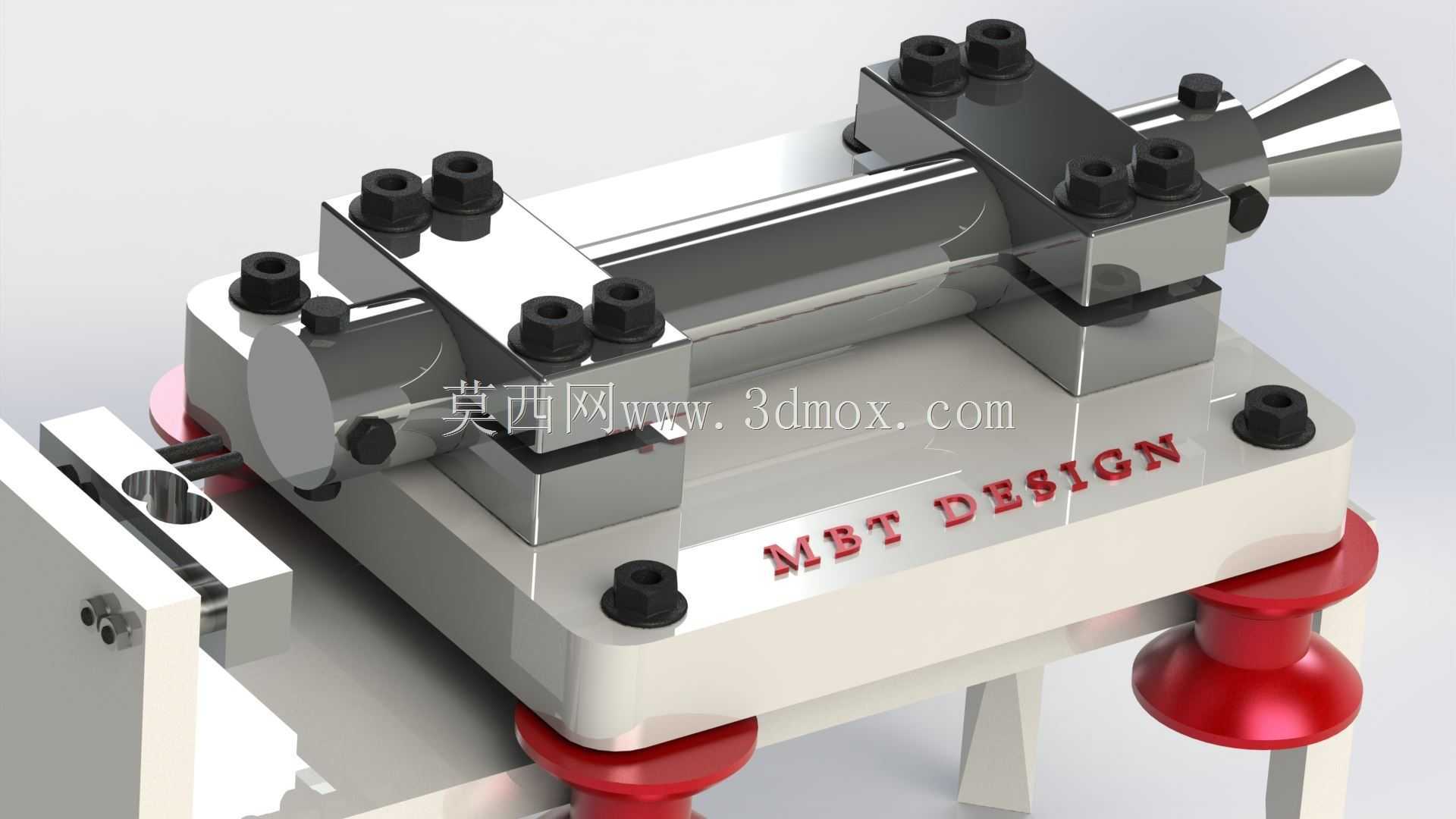

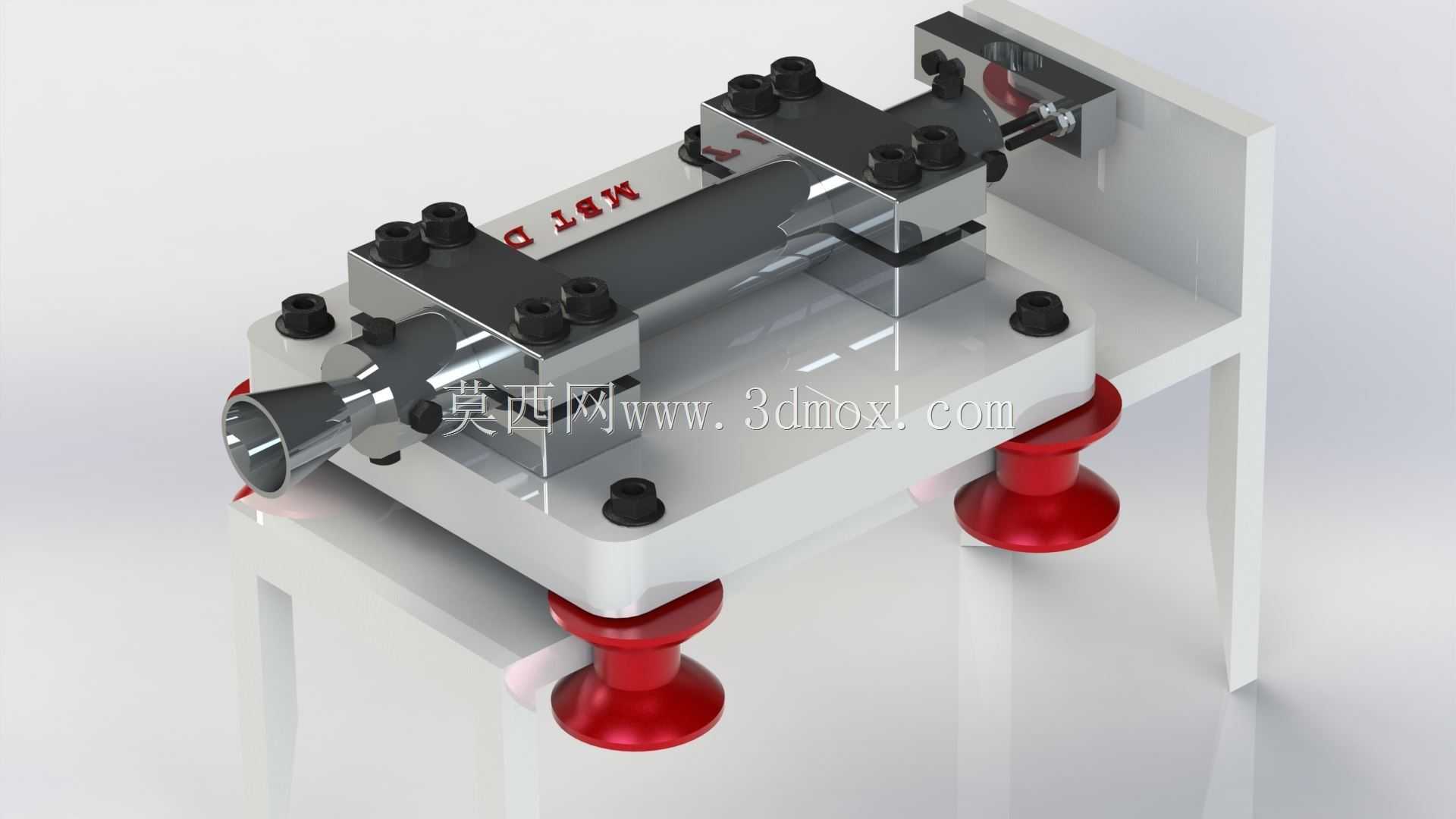

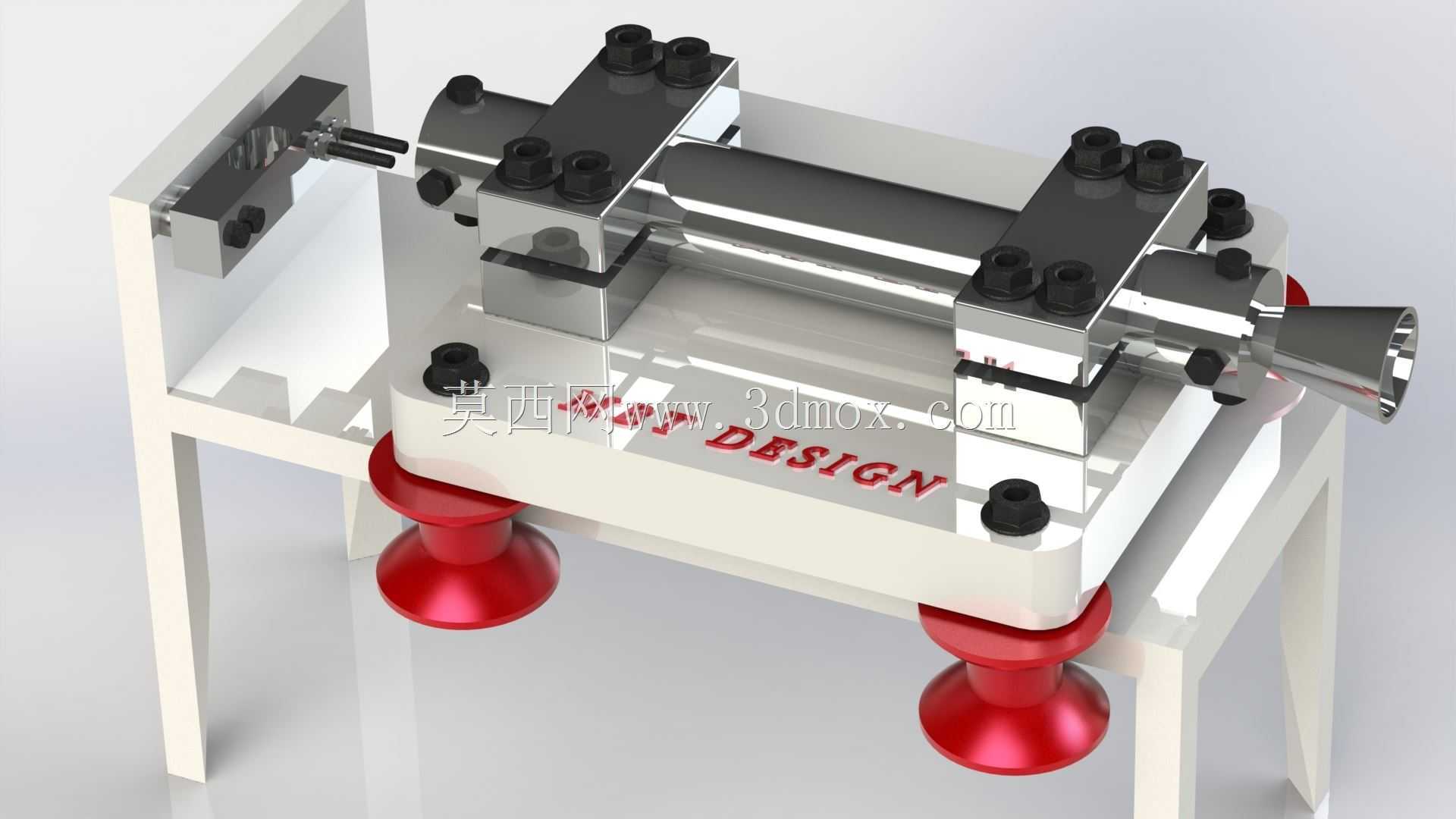

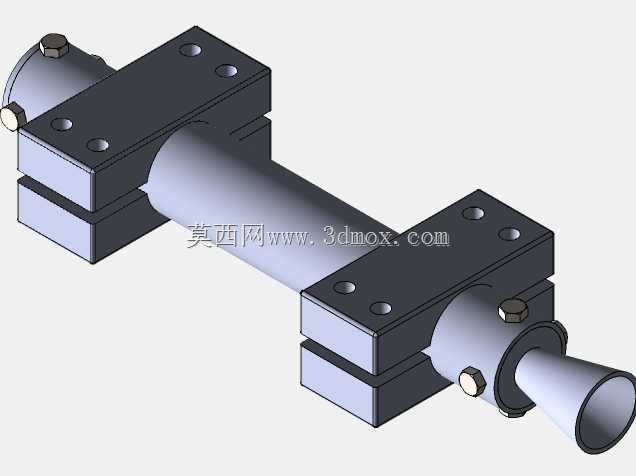

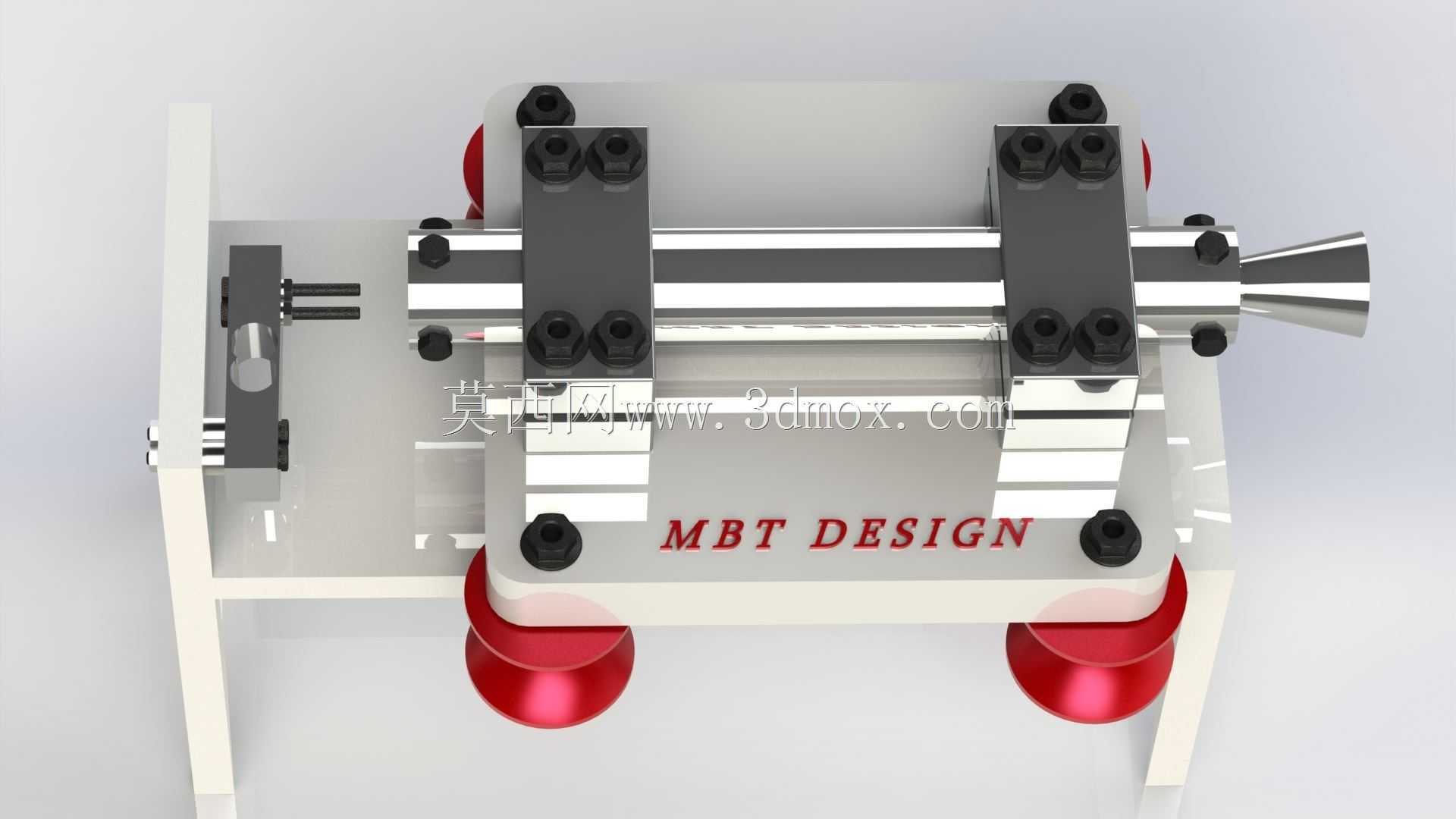

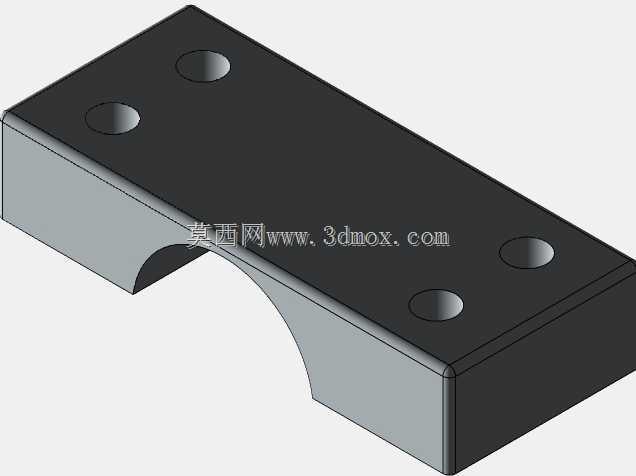

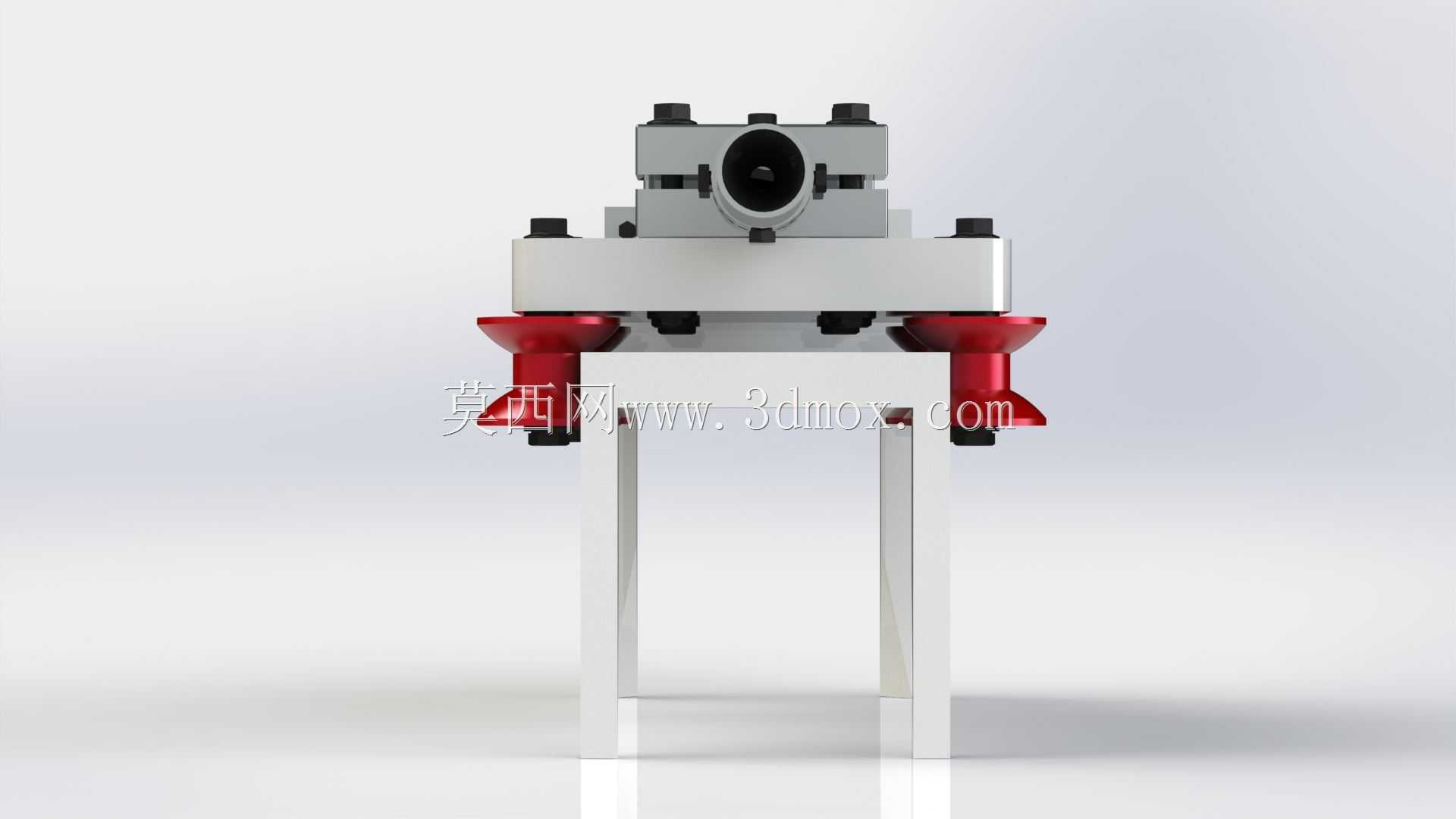

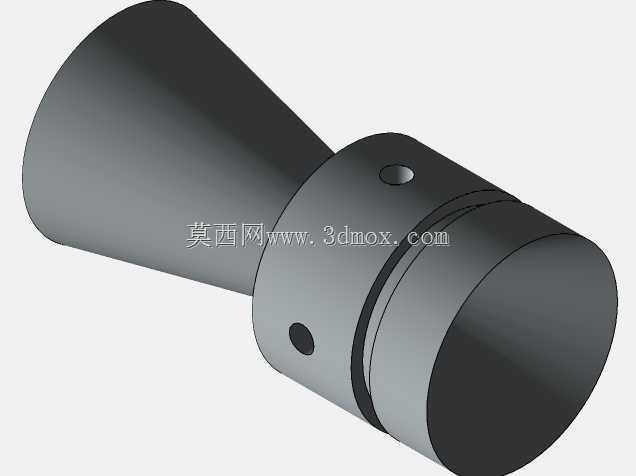

这套试验台架的核心作用，是在小型固体或液体火箭发动机地面点火试验中，精准采集发动机工作全程产生的轴向推力数据，为推进剂配方验证、喷管型面优化、发动机工作可靠性判定提供直接的力学依据。台架采用卧式布局，发动机通过两组快压式夹紧座固定在台面板上，夹紧座采用螺栓压紧结构，可兼容一定直径范围内的发动机壳体，装拆过程无需复杂工装，单次换装耗时可控制在数分钟内，适配高校航天社团、小微推进研发团队高频次试验的作业节奏。

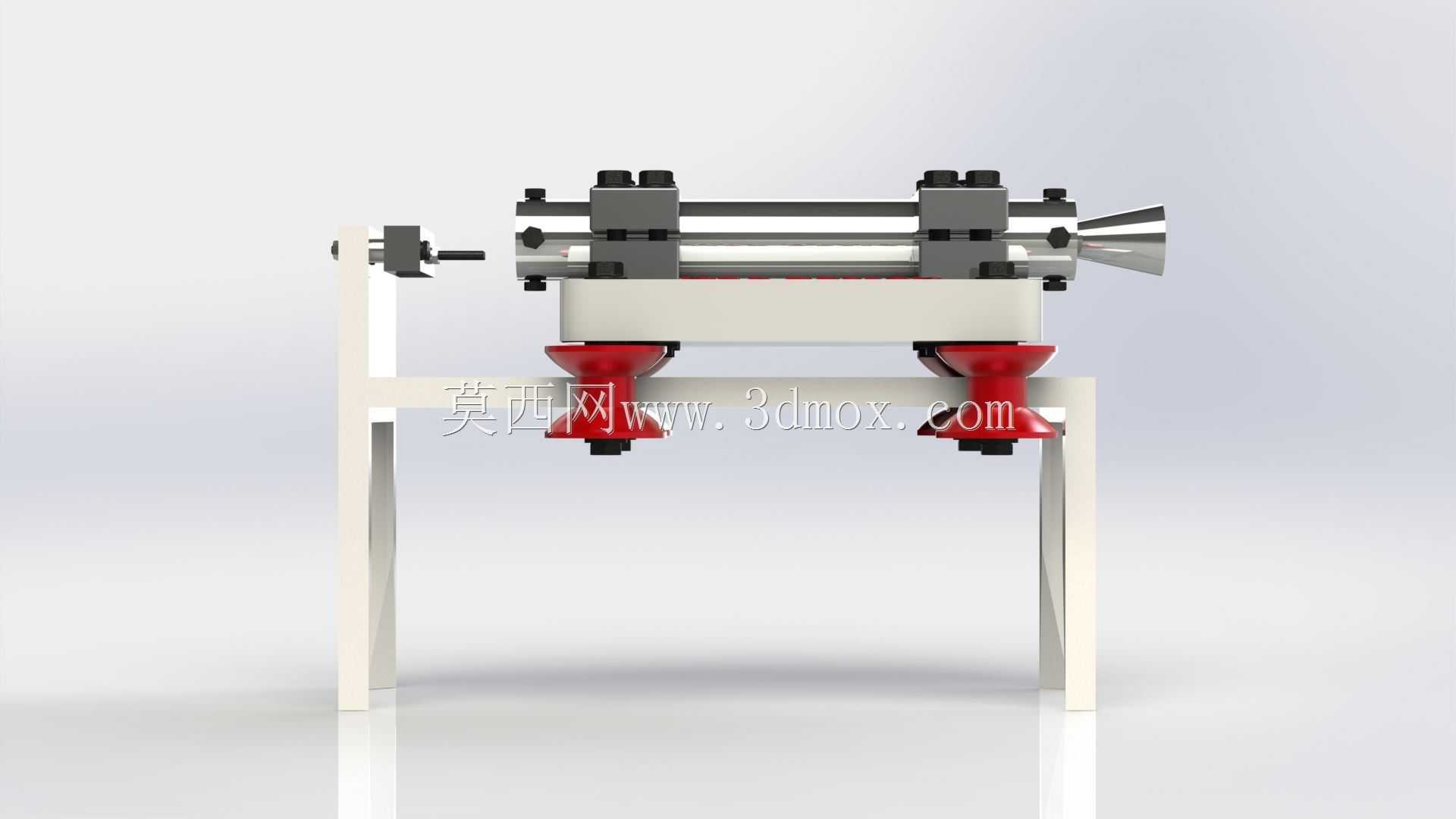

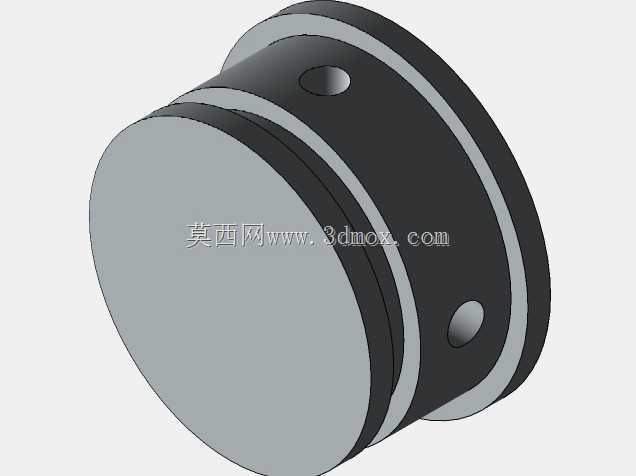

从力值传递路径来看，发动机点火后产生的轴向推力，会通过前端的传力顶块直接作用到布置在台架一端的称重测力传感器上，这种直连式传力设计省去了中间换向、杠杆放大机构，能最大限度降低力值传递损耗，避免附加弯矩对传感器测量精度造成干扰。传感器安装位预留了标准安装螺孔，可根据试验预估推力范围更换对应量程的测力元件，无需改动台架主体结构，量程适配灵活性较强。

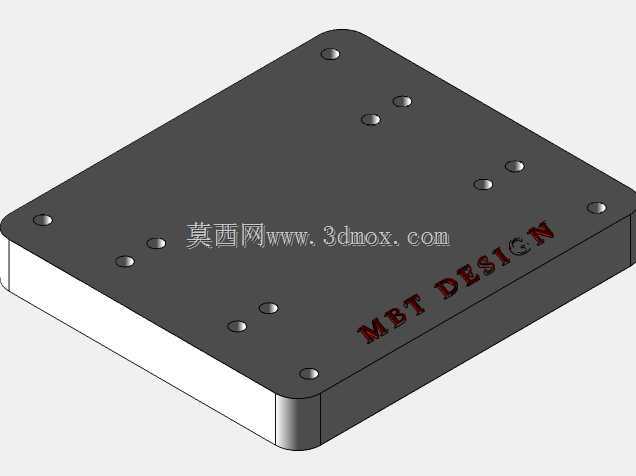

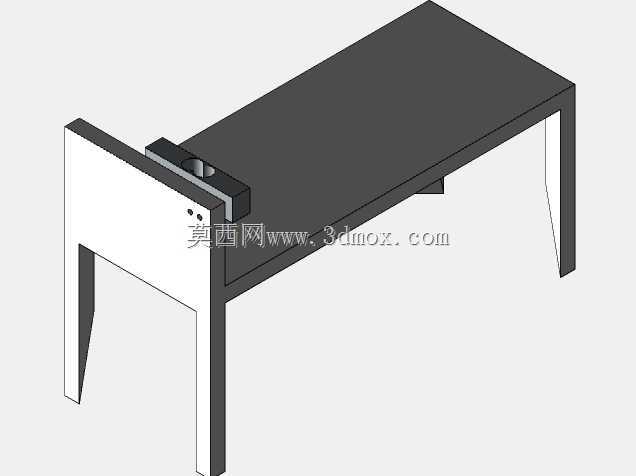

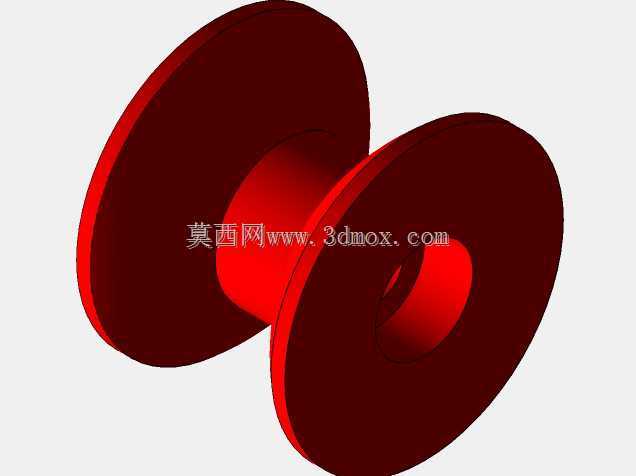

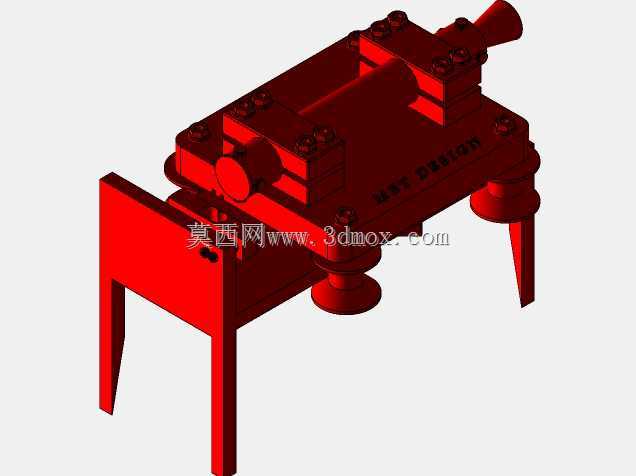

台架主体框架采用方管焊接成型的桌式结构，四条支腿底部配置了红色可调脚杯，可在不平整的试验场地快速调平台面，抵消地面倾斜带来的分力影响；台面板采用厚铝板加工，平面度经过铣削加工保证，为夹紧座、传感器提供刚性安装基准。整体结构刚性经过强化，可承受小型发动机点火时的瞬时冲击与振动，避免台架共振导致推力曲线出现杂波。

设计过程中优先考虑了试验安全边界，发动机轴线与传感器测力轴线严格重合，同轴度公差控制在较小范围内，防止偏载导致传感器损坏或测量数据失真；台架侧向预留了防护安装位，可加装防爆挡板，阻挡点火过程中可能喷出的高温碎屑。整体外形尺寸适配常规试验台桌面摆放，安装边界无需额外预埋固定，放置在平整硬化地面即可开展试验，兼顾了便携性与测试稳定性。
