桌面式双夹焊接辅助固定夹持装置

这套夹持装置针对电子焊接、线束搪锡、小部件预固定等近距离操作场景设计，核心价值在于把操作者的双手从“按住工件”中解放出来，转而专注于烙铁、焊锡丝和放大镜下的对位动作。在实际维修台或实验台上，PCB边角、插接端子、细导线、热缩管预套位置都容易因受热或受力移位，单靠手指固定既不稳定，也存在烫伤风险；双夹位结构能够同时牵住导线两端或夹持小型壳体，使焊点处于相对悬空、便于上锡和观察的位置。

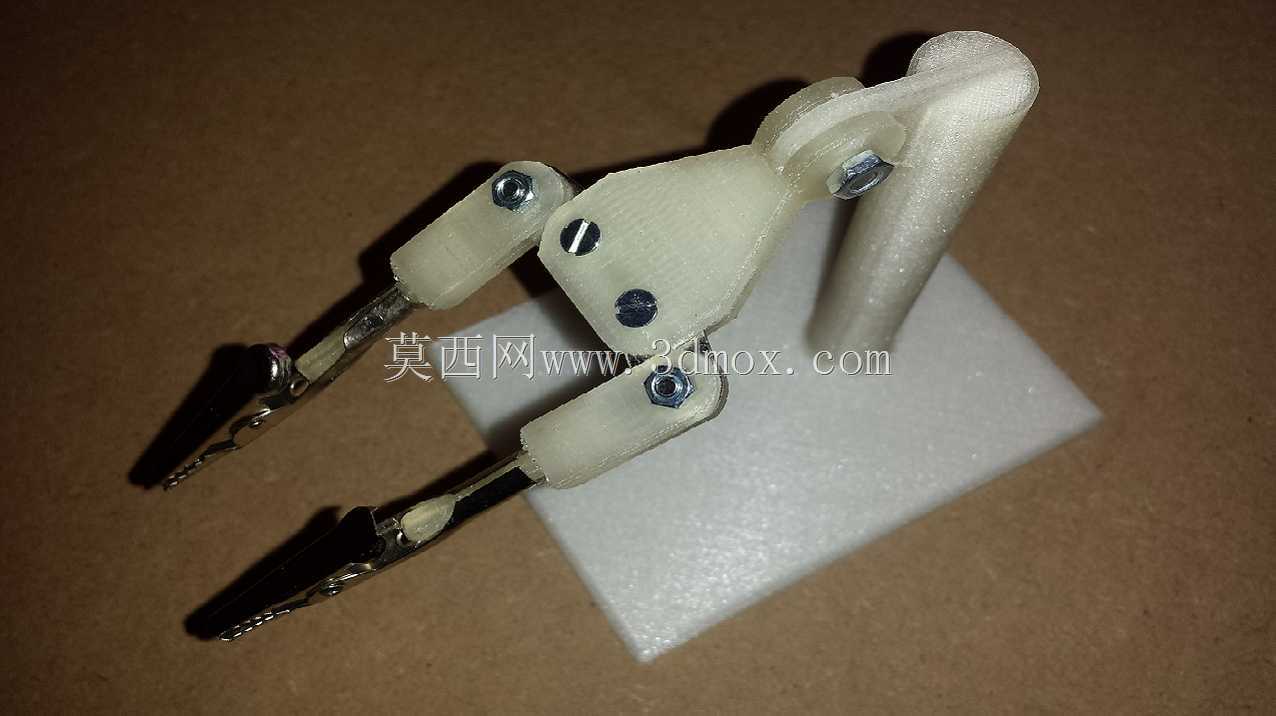

装置由底座、立式支柱、两段可转动夹臂和末端鳄鱼夹组成。底座采用平板式轮廓，目的是建立稳定支撑面并降低重心，放置于木质工作台、防静电垫或金属台面上均可；若现场需要更高稳固性，可在底座预留区域增加压块、磁吸座或螺栓孔位。立柱承担主要悬臂载荷，夹臂与立柱之间通过紧固件形成可调铰接节点，松开后可改变俯仰角度和张开范围，锁紧后保持姿态。这种结构不追求复杂的多轴联动，而是以最少转动副满足工位级调整需求，便于清理焊渣、检查干涉和更换磨损夹头。

从功能特性看，两个夹头分别位于不同臂端，可独立靠近工件，也可形成对拉状态。鳄鱼夹口部适合夹持细导线、引脚、薄片和小型塑料件，夹体金属部分导电，在需要临时接地或测量时可作为辅助接点，但焊接强电部件前仍需确认绝缘与接地策略。夹臂采用镂空与加强筋结合的形态，在减轻自重的同时保证拧紧后的刚性，避免烙铁靠近时因臂体颤动导致焊点拖锡。关节处使用标准螺钉螺母，磨损后可直接替换，维护成本低。

设计思路上，整体优先考虑工位可达性而非重载能力。支柱高度、夹臂长度和夹头开度共同决定有效作业包络：夹头应能在底座上方形成足够的悬空区，使PCB或导线不与台面摩擦；两臂展开后又不能超出底座稳定边界过多，否则夹持较重端子时会产生倾覆力矩。建模时需重点核对铰接孔同轴度、螺钉头沉台深度以及夹臂在极限角度下的间隙，防止臂体与立柱、夹头与臂体发生碰撞。对于需要长期连续使用的工位，可在夹口增加耐热硅胶套或铜质软爪，以减少绝缘层划伤并提升防滑能力。

安装边界方面，该装置适合放置在平整桌面，底座外缘应与焊台、烙铁架、吸烟仪保持安全距离，避免塑料臂体长时间靠近高温热源。夹臂调整到位后再锁紧关节，焊接过程中尽量避免单侧大力扳动夹头；若工件尺寸超过单夹开度，应配合外部治具而不是强行超范围使用。结构上保留了进一步扩展的可能，例如在底座上增设第三夹位、放大镜支架或焊锡丝导向环，使其从简单固定架演变为多功能电子焊接工位。
