管道自动对中锁紧夹持工装结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224684
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计
  • 管道自动对中锁紧夹持工装结构设计

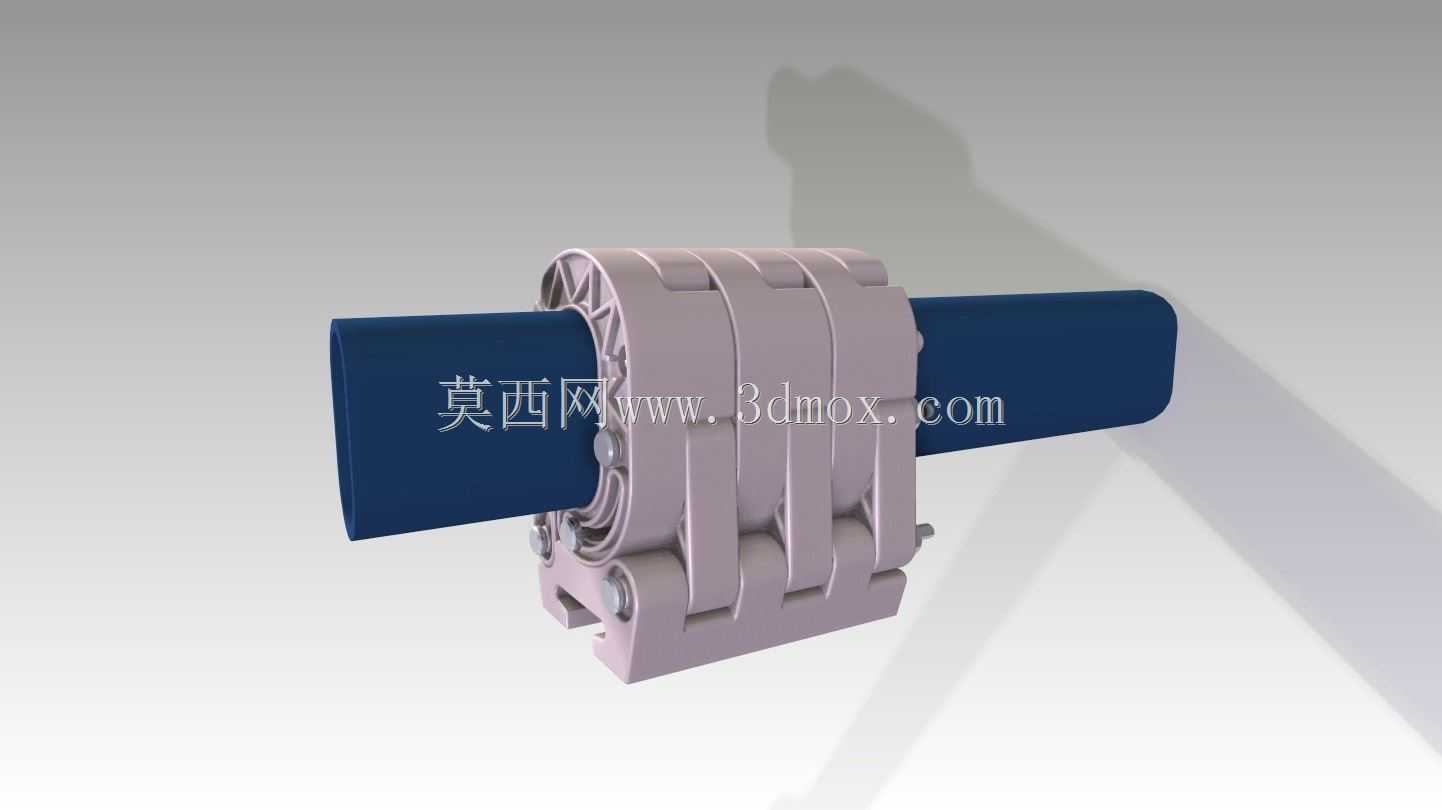

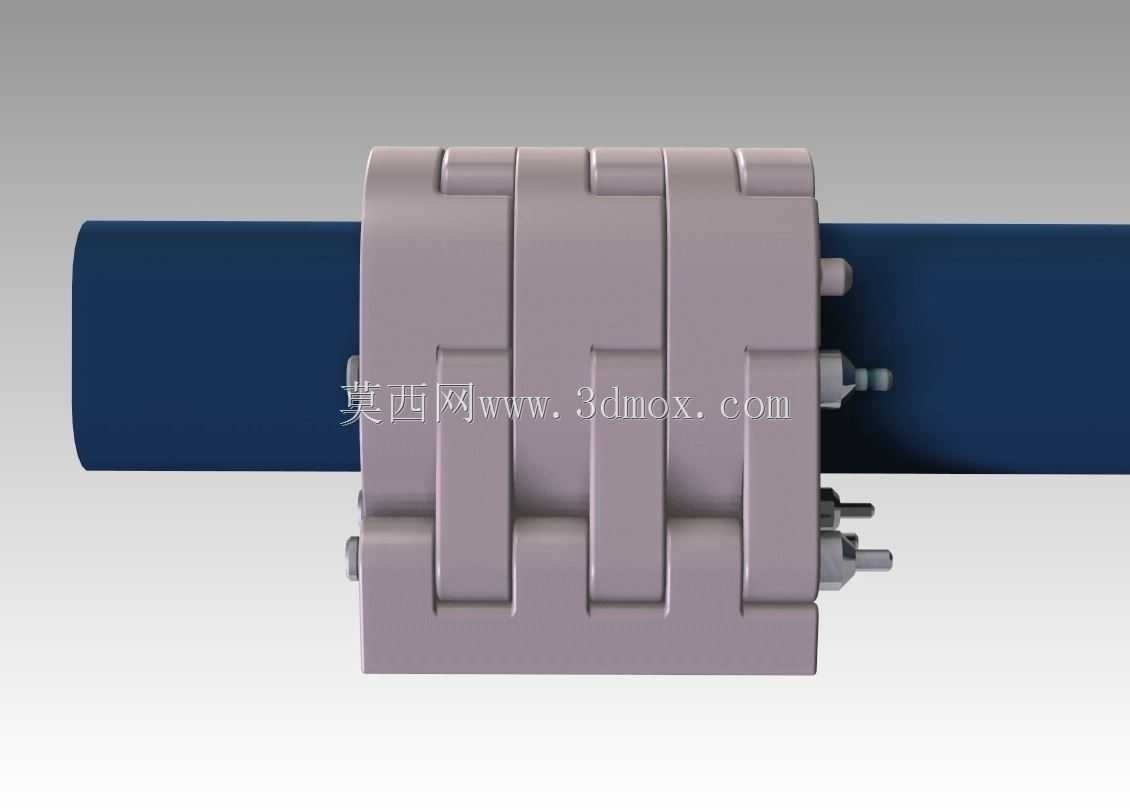

该夹持锁紧机构主要面向圆管、圆轴类工件的快速装夹与轴向定位需求,常见于管路装配工位、自动化焊接线、管材检测台架以及需要频繁拆装杆件的实验装置中。其核心价值在于替代传统螺栓压板式装夹,在保证足够抱紧力的前提下缩短辅助工时,并降低人工操作时两侧夹持力不均带来的偏心风险。

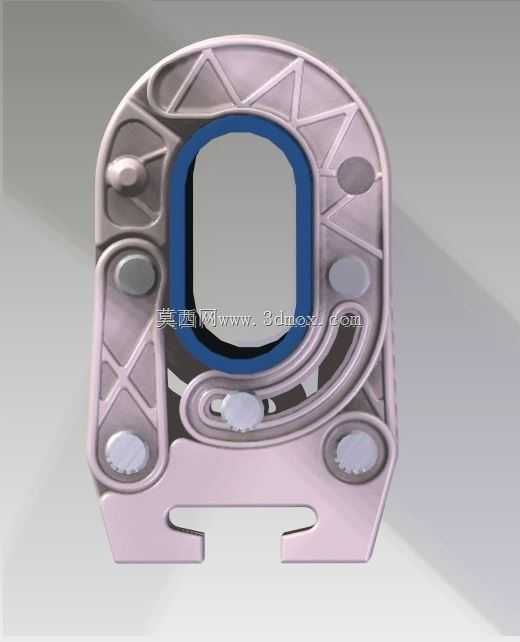

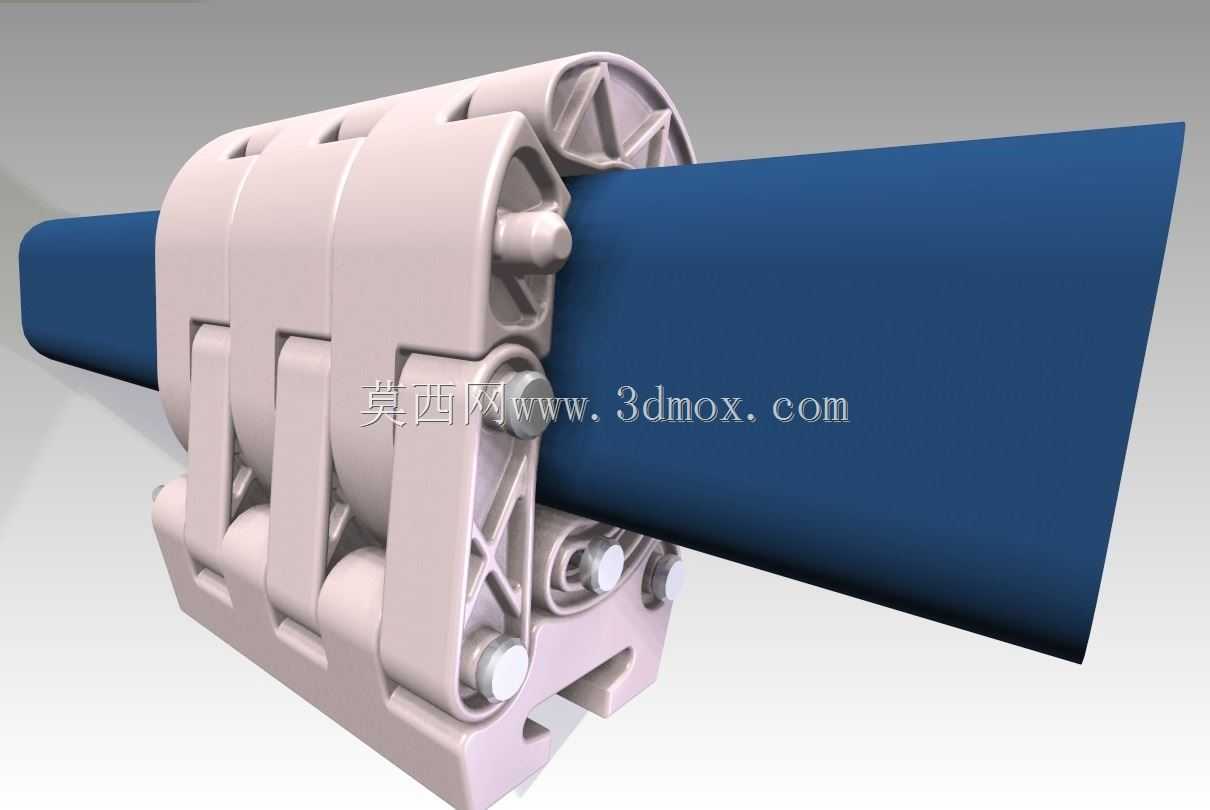

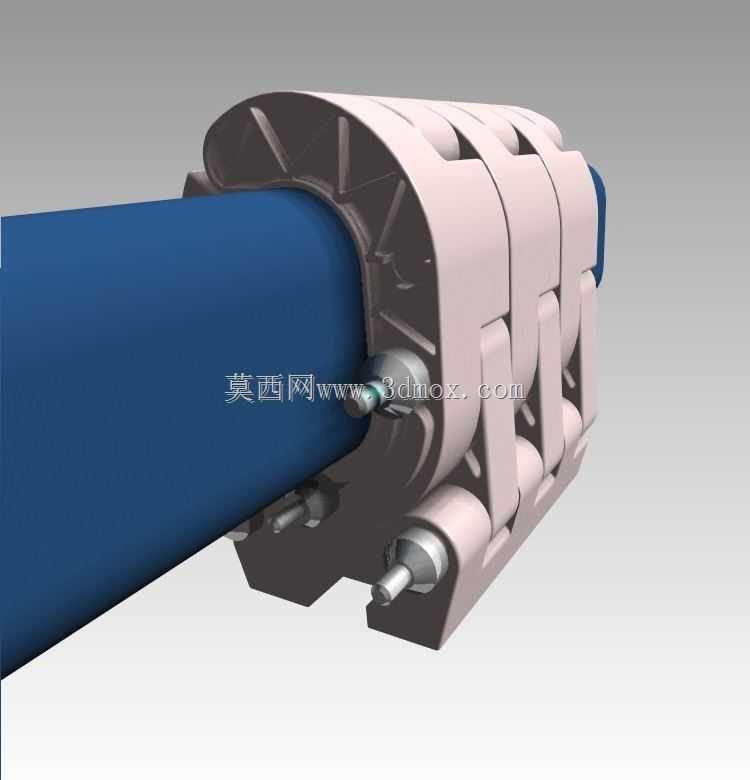

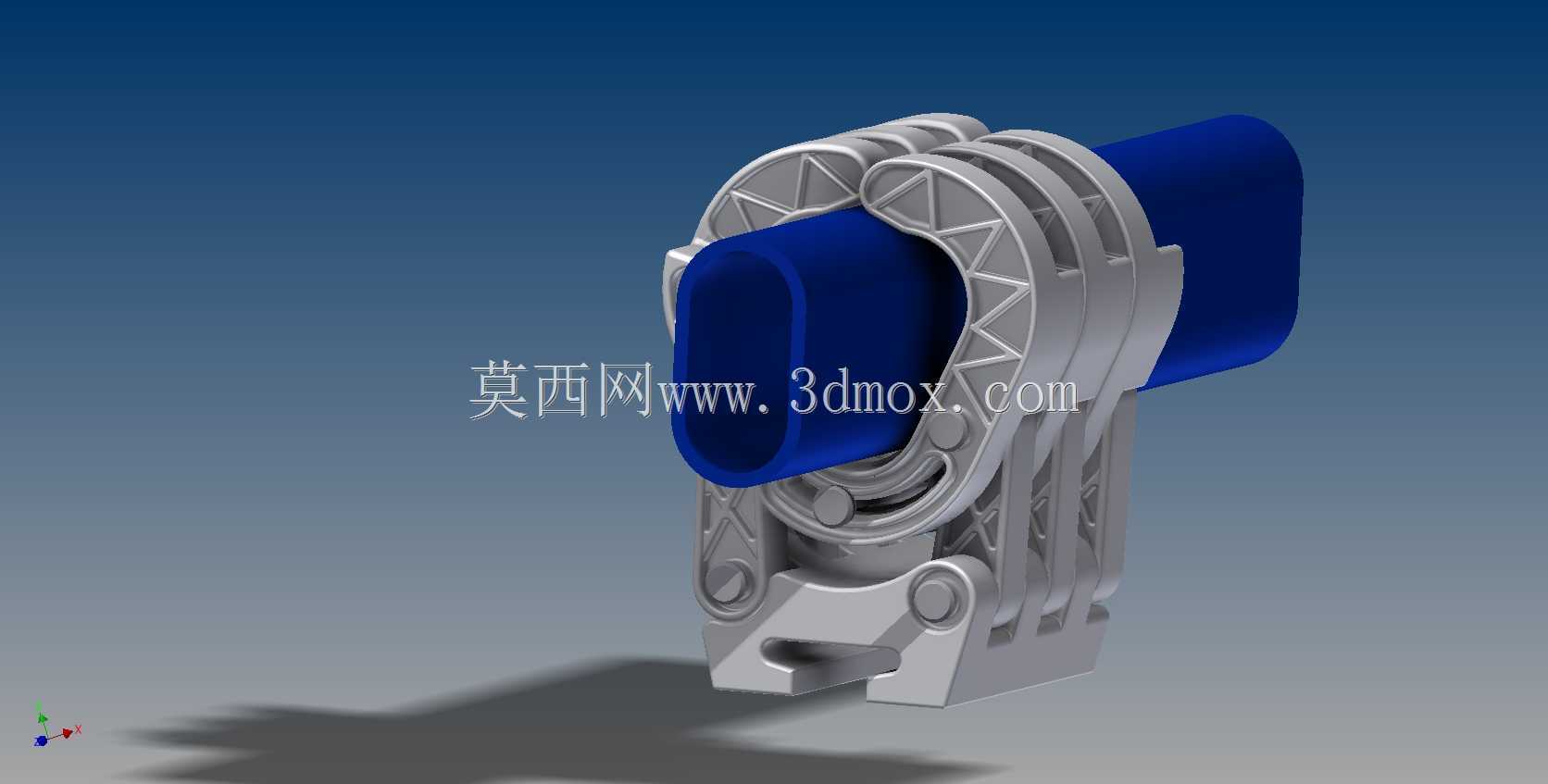

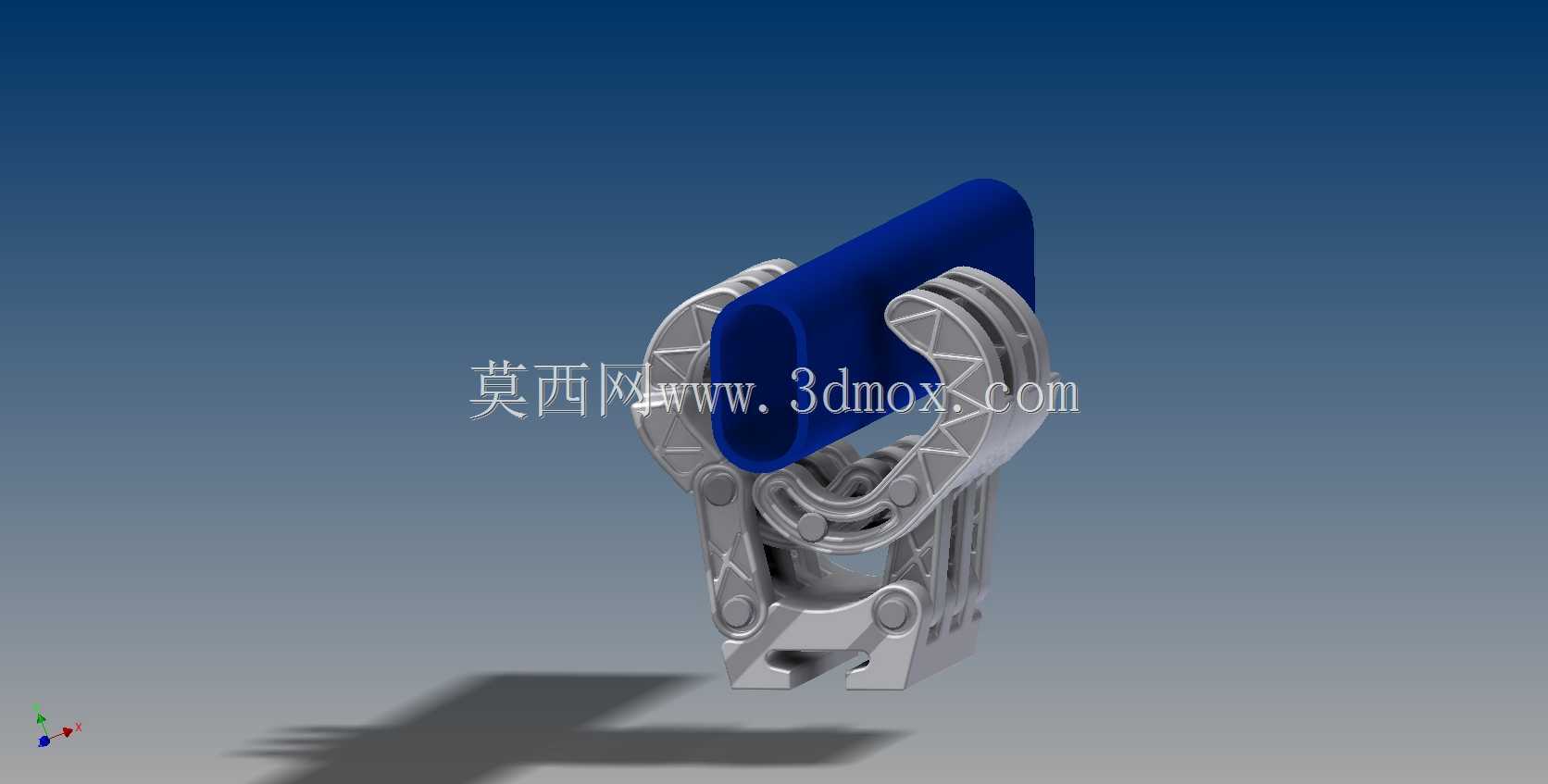

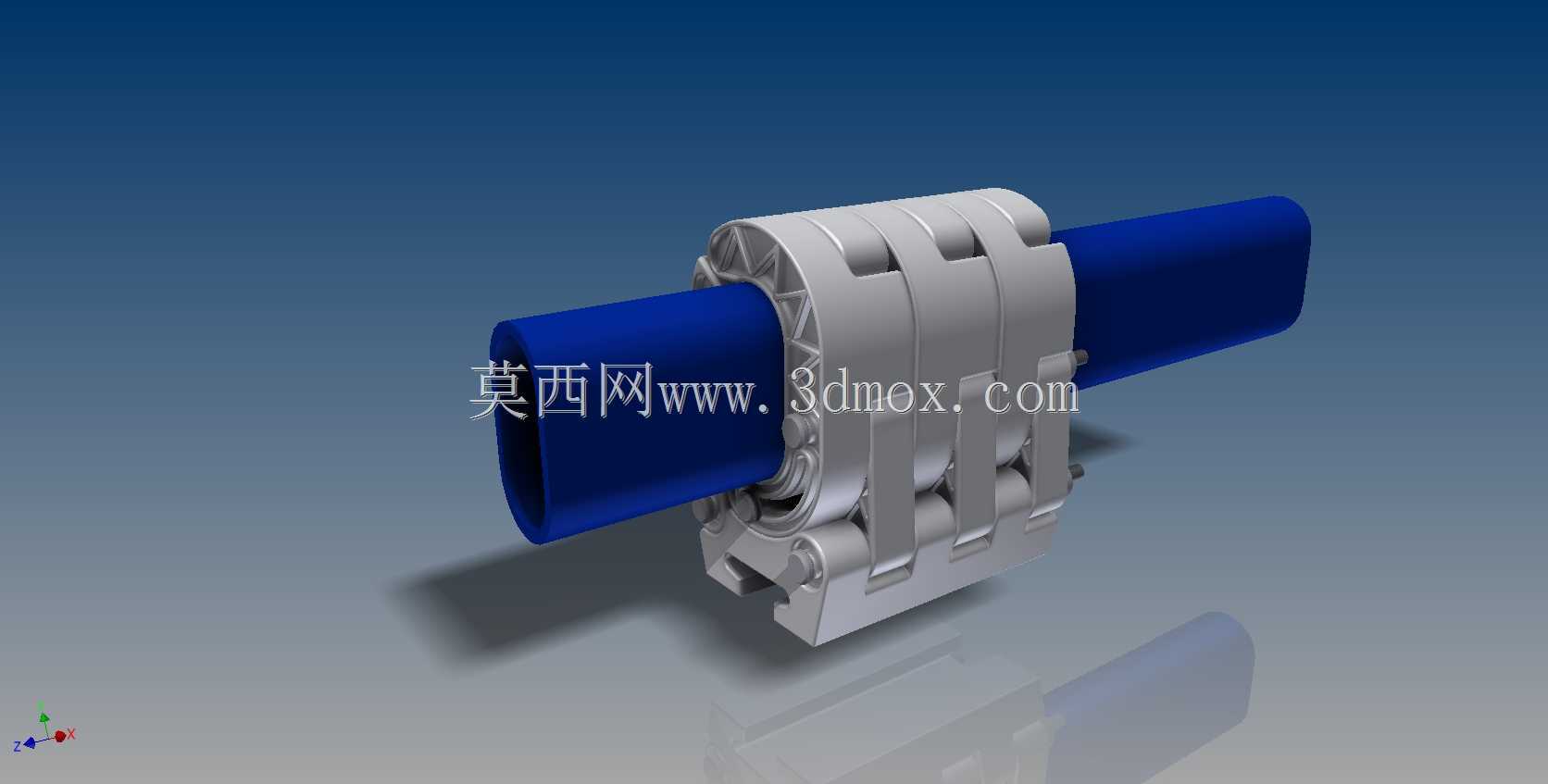

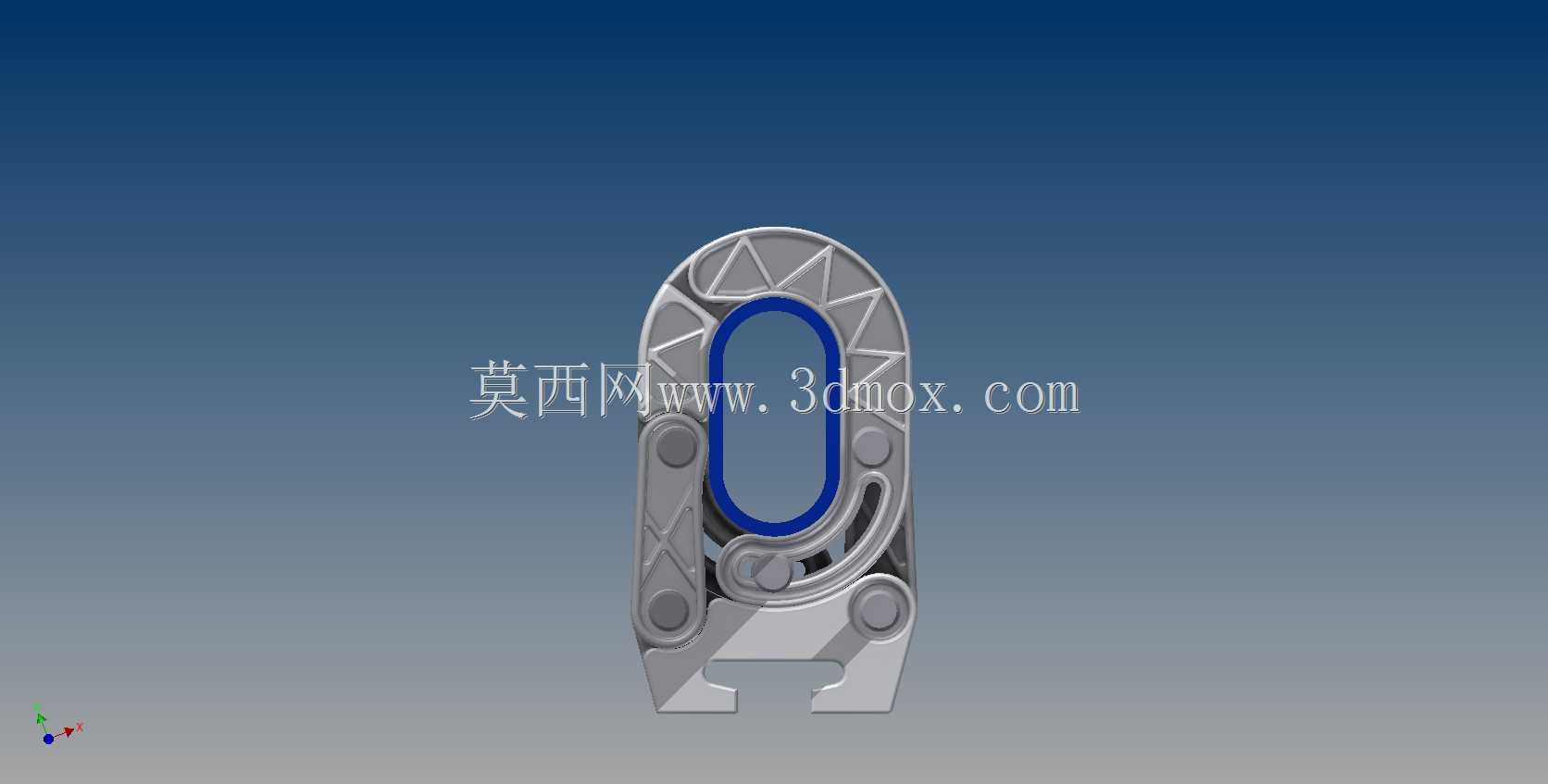

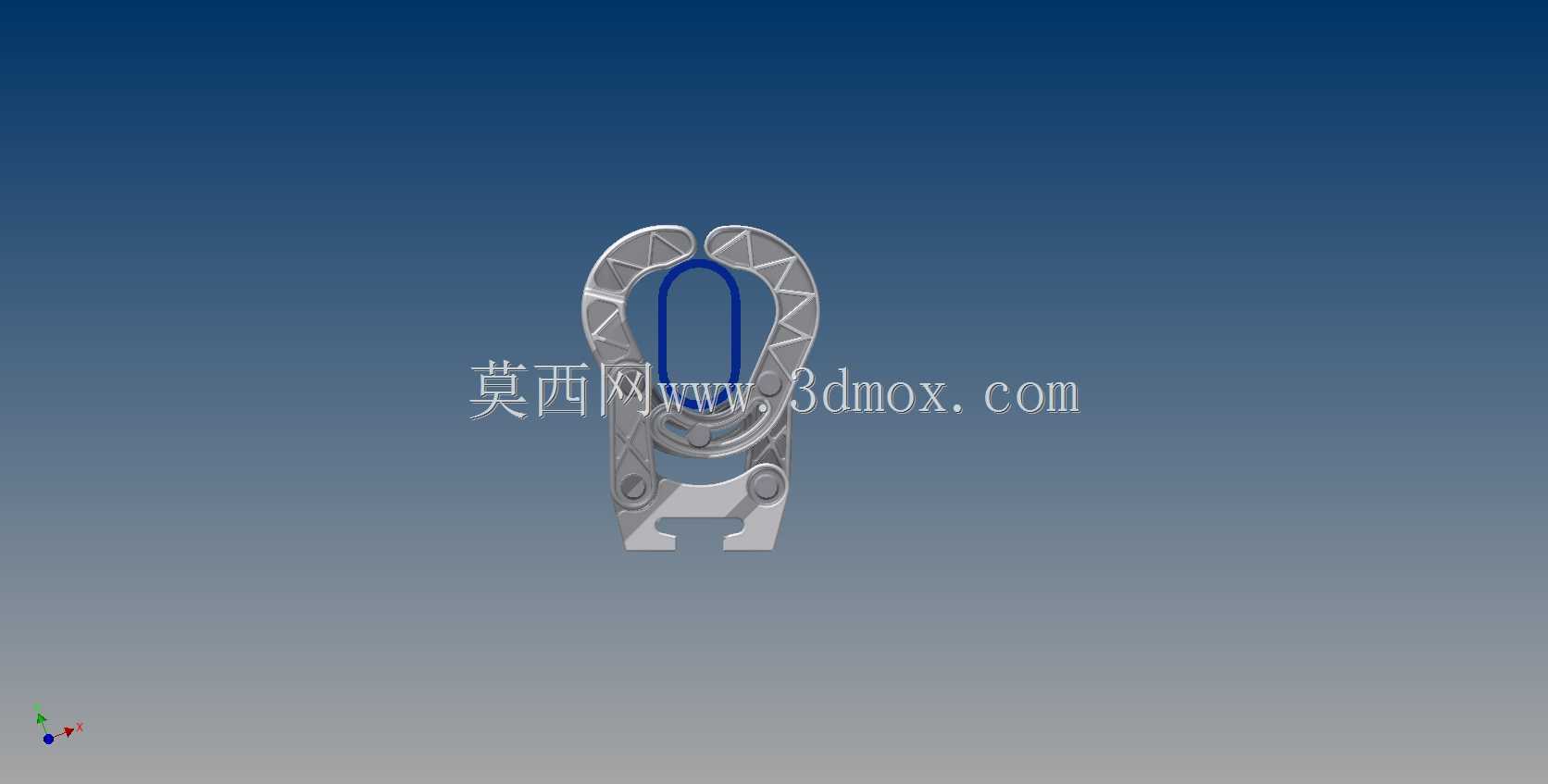

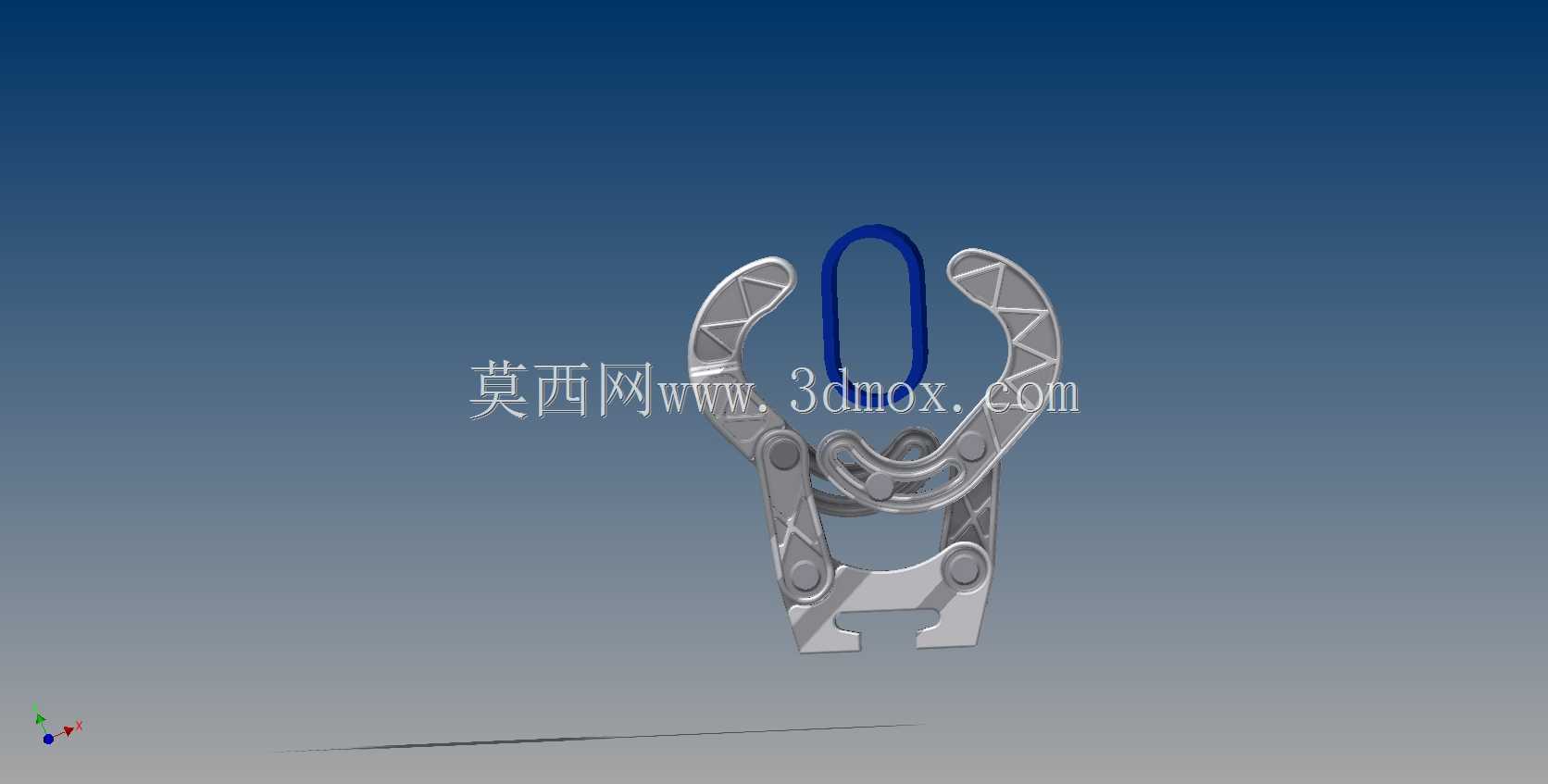

从结构组成看,装置采用对称开合的夹爪布局,壳体内部预留了楔形增力与连杆自锁的运动空间。当杆件沿轴向推入中心孔时,夹爪在弹簧或斜面驱动下同步向中心收拢,接触圆管外圆后自动完成对中;继续施加轴向推力会使内部锁紧面越过临界角度,进入机械自锁区间,此时即便撤除外部推力,夹爪也不会自行松脱。释放时需在夹子顶部对称位置施加反向作用力,使锁紧斜面退回,夹爪沿导向槽张开,杆件即可抽出。这种“推入即锁、对称解锁”的逻辑,适合单手操作或空间受限的装配场景。

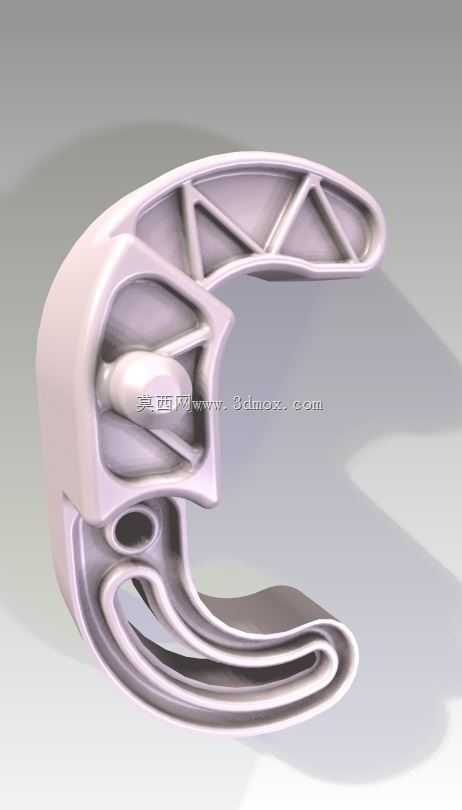

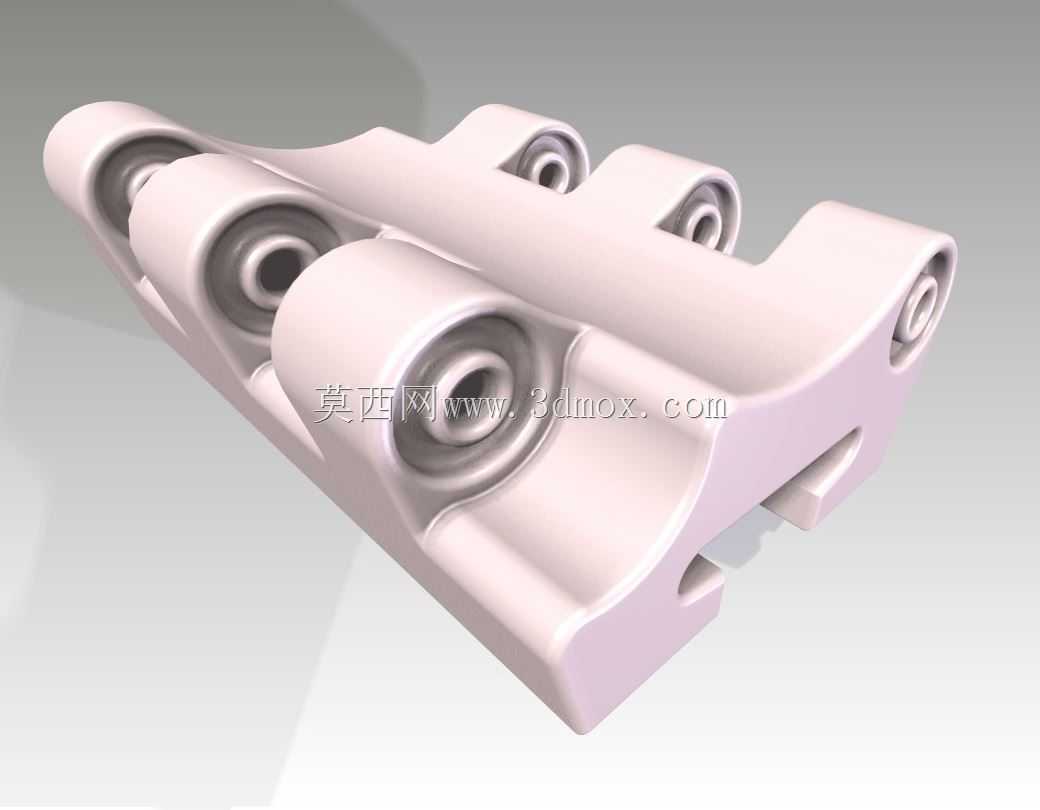

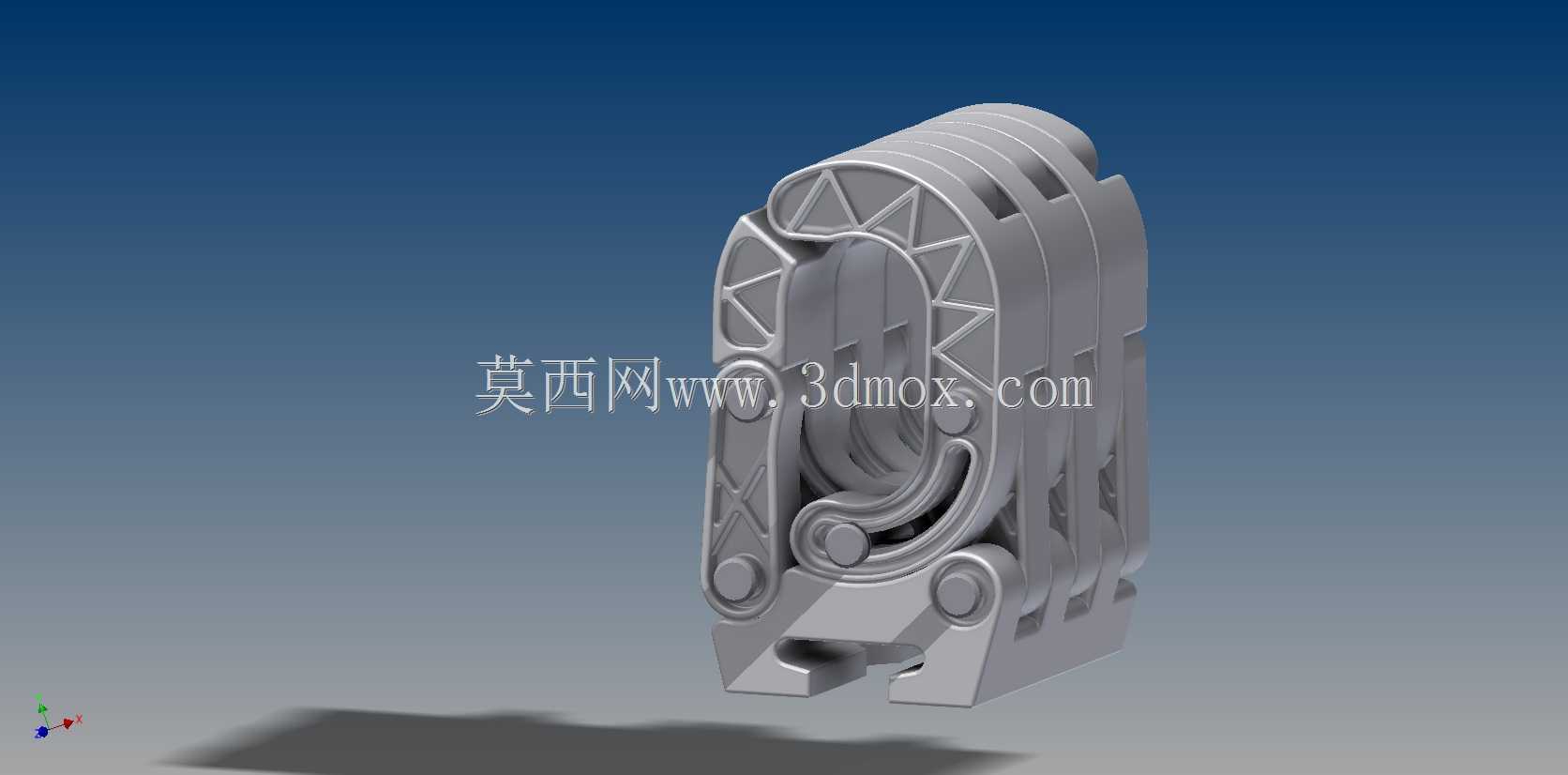

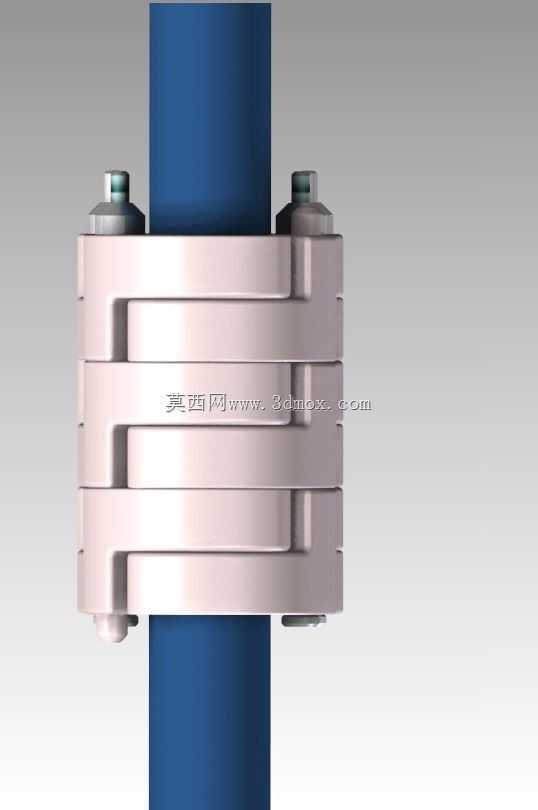

壳体外形采用分段式加强筋设计,既为内部销轴、弹簧提供安装支点,也在夹爪受力时分散局部应力。所有承力零件通过专用铝制螺钉与螺母连接,关键销轴位置预留了润滑与维护间隙;顶部中央设置的固定螺钉可作为辅助锁紧点,在振动工况或重载工况下进一步限制夹爪微动,提供额外的紧固保护。夹爪内侧建议根据被夹持管材表面硬度更换铜质、尼龙或不锈钢衬垫,以兼顾摩擦力与表面防护。

安装边界方面,模型沿管道轴向具有明确的贯通孔,设计时需重点确认被夹圆管外径与中心孔的配合范围,以及壳体总长在设备布局中占用的轴向空间。径向尺寸决定了相邻管路、机架或护罩的最小间距,底部安装面应预留螺栓孔或定位销孔,用于将夹具固定在工作台、型材机架或变位机上。选型时还需核算自锁角在摩擦系数波动下的可靠性:若管面存在油污、氧化皮或镀层,应通过调整斜面角度、增加滚花衬垫或启用中央紧固螺钉来补偿摩擦损失,避免出现夹持后滑移。

建模过程中,对称面、夹爪回转中心、楔形面接触线和壳体安装基准需要保持严格的尺寸关联。运动仿真应重点观察夹爪同步收拢过程是否干涉、解锁行程是否满足杆件快速通过,以及锁紧状态下销轴与槽口的接触应力分布。对于需要接入自动化产线的场合,可在解锁位置预留气缸或电动推杆接口,将手动释放改造为远程控制,同时保留机械自锁能力,防止动力中断后工件松脱。
