红外式压力传感装置结构设计

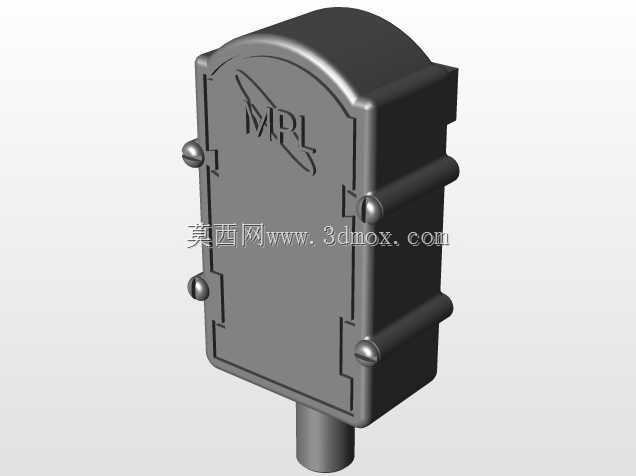

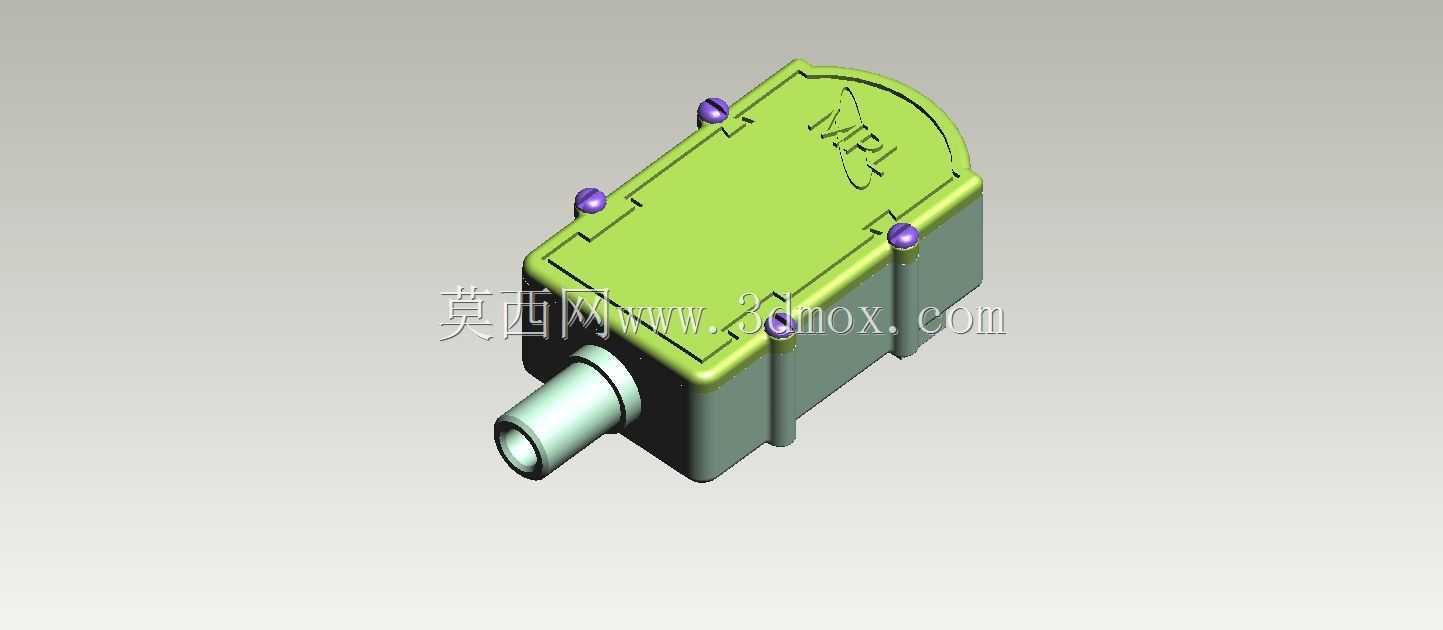

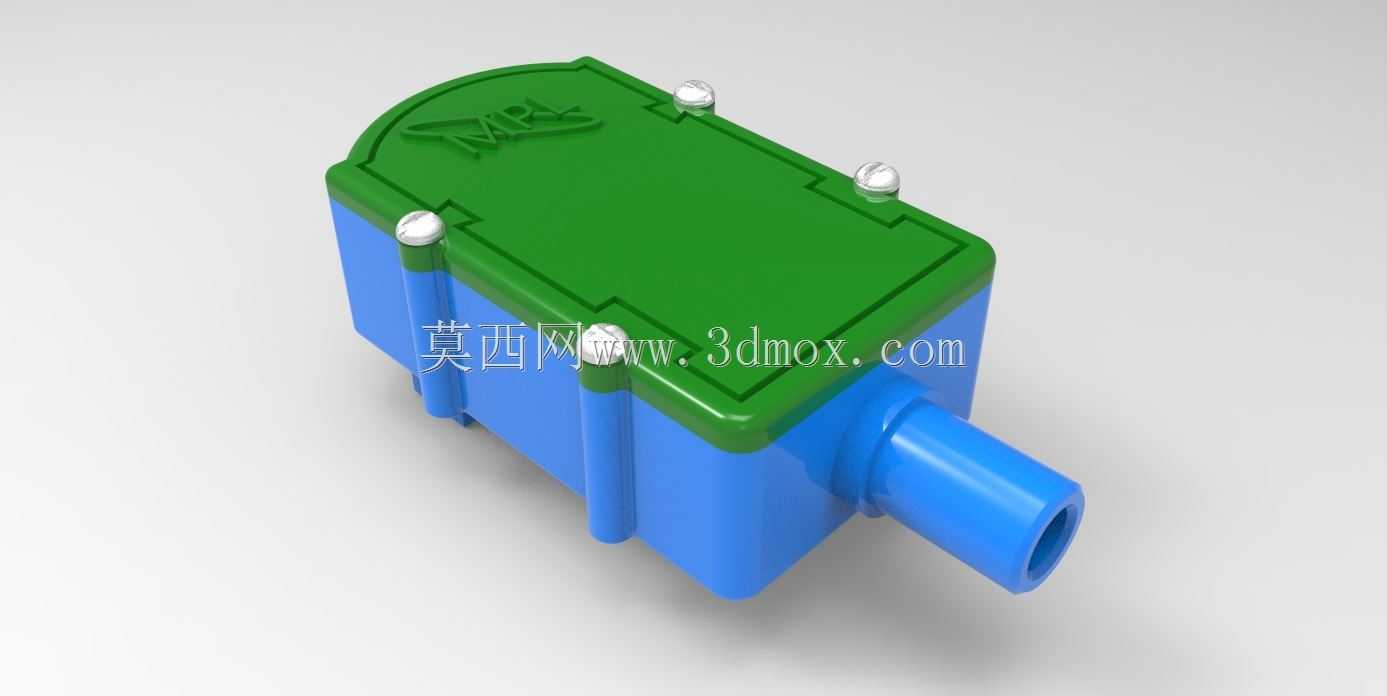

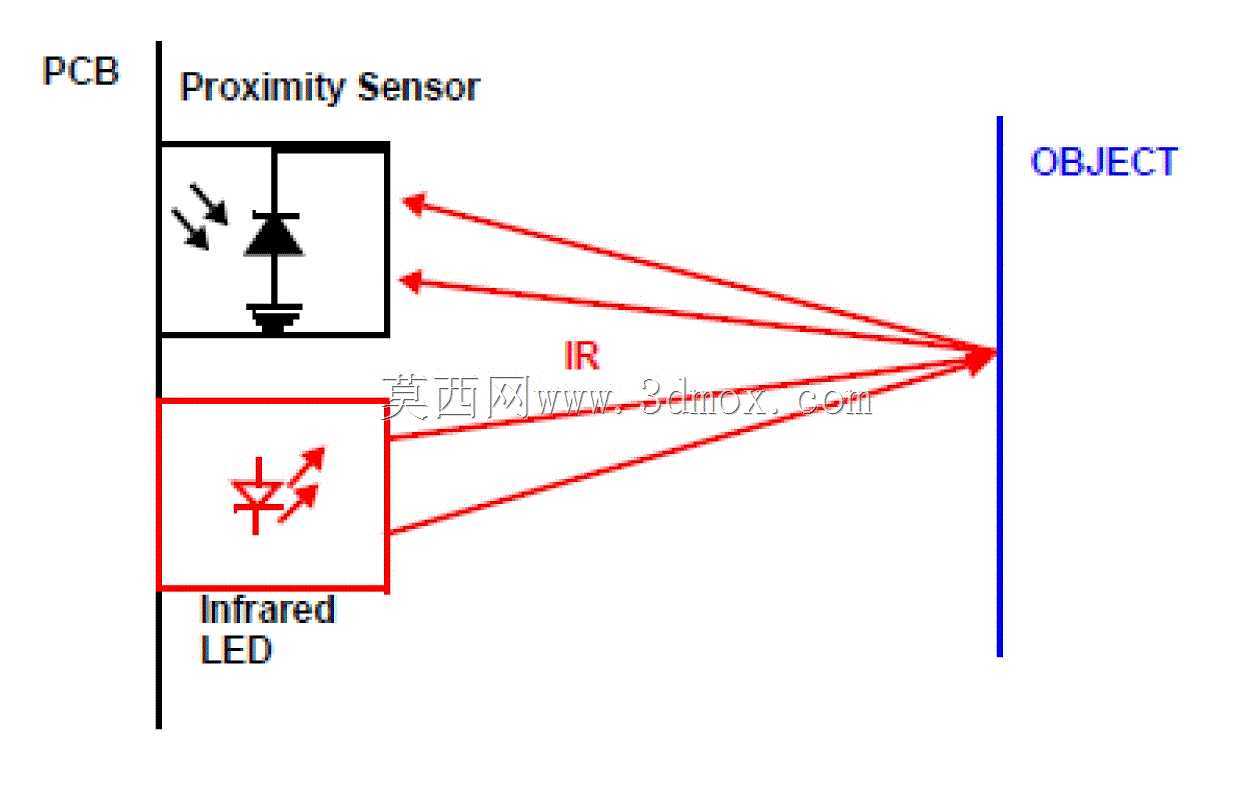

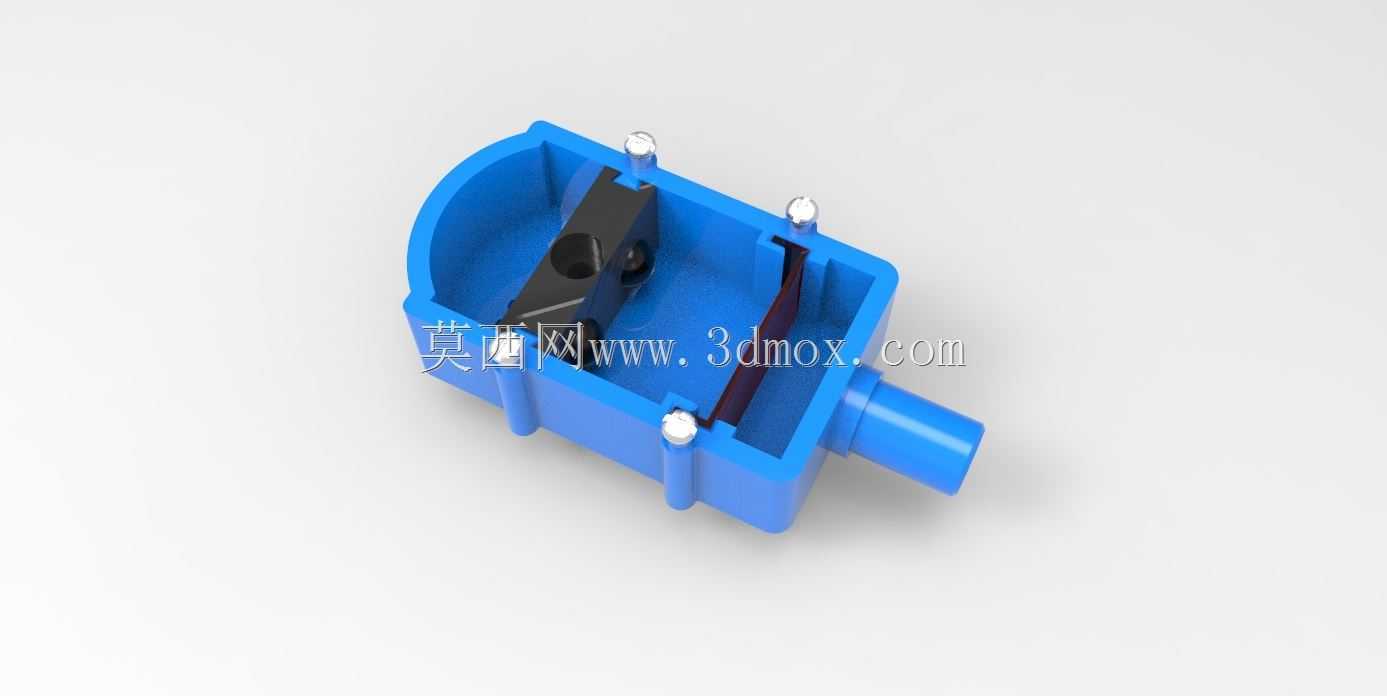

这个模型呈现的是一款面向小型气路与实验装置的红外式压力传感模块，主体由蓝色下壳、绿色上盖和侧向气嘴组成，整体采用近似长方体的盒式布局，端部做圆弧过渡，便于在紧凑空间内布置。侧向伸出的空心圆柱气嘴用于接入被测管路，气流或压力变化经内部通道作用于敏感结构，再通过红外检测方式把位移或形变信号转换为电信号，最终交由控制芯片完成压力换算。这种方案在低气压监测、教学实验台、简易气动回路以及小型制氧、供氧相关设备中比较常见，优势是结构直观、成本可控，便于和开源控制板配合完成数据采集。

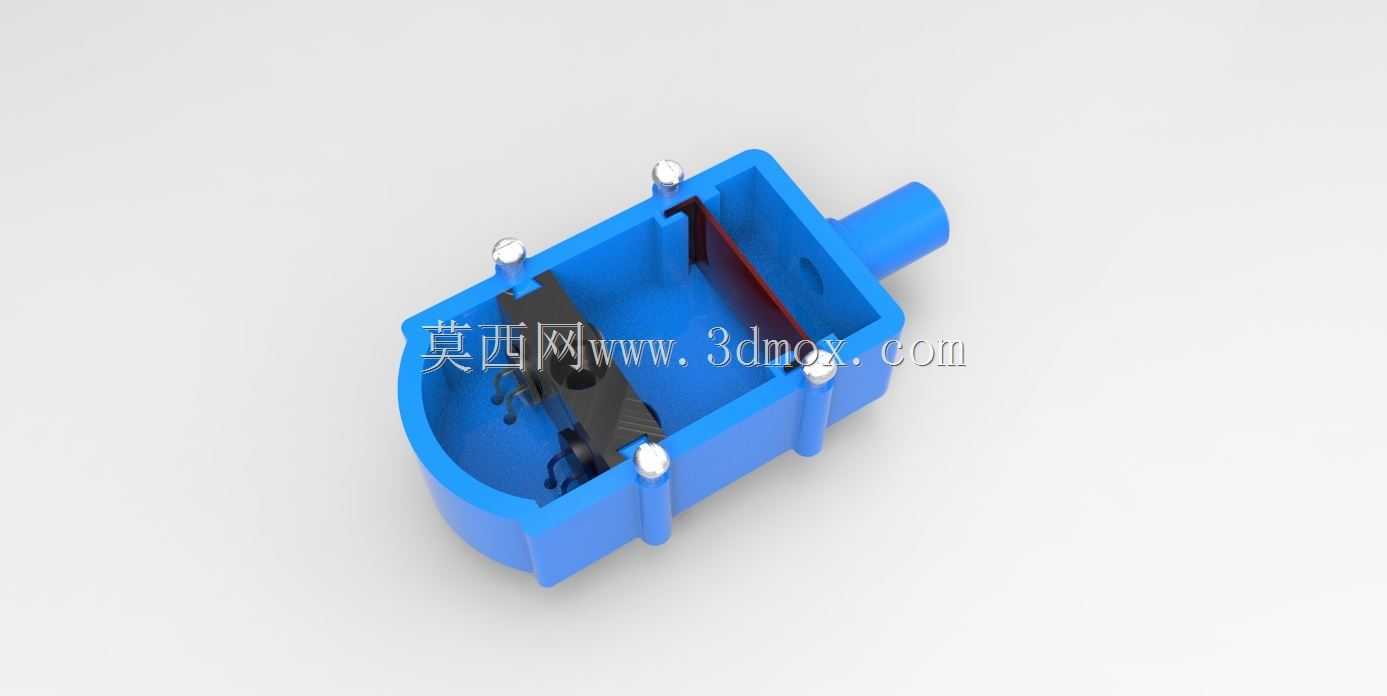

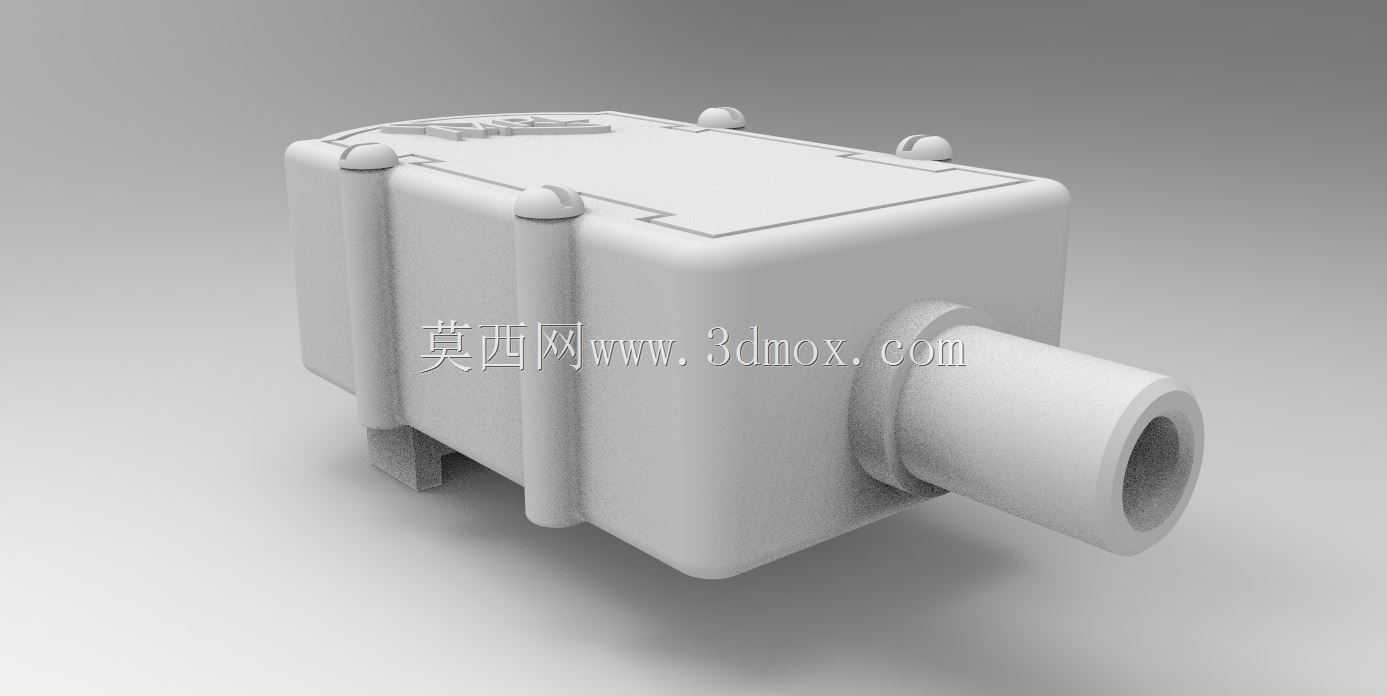

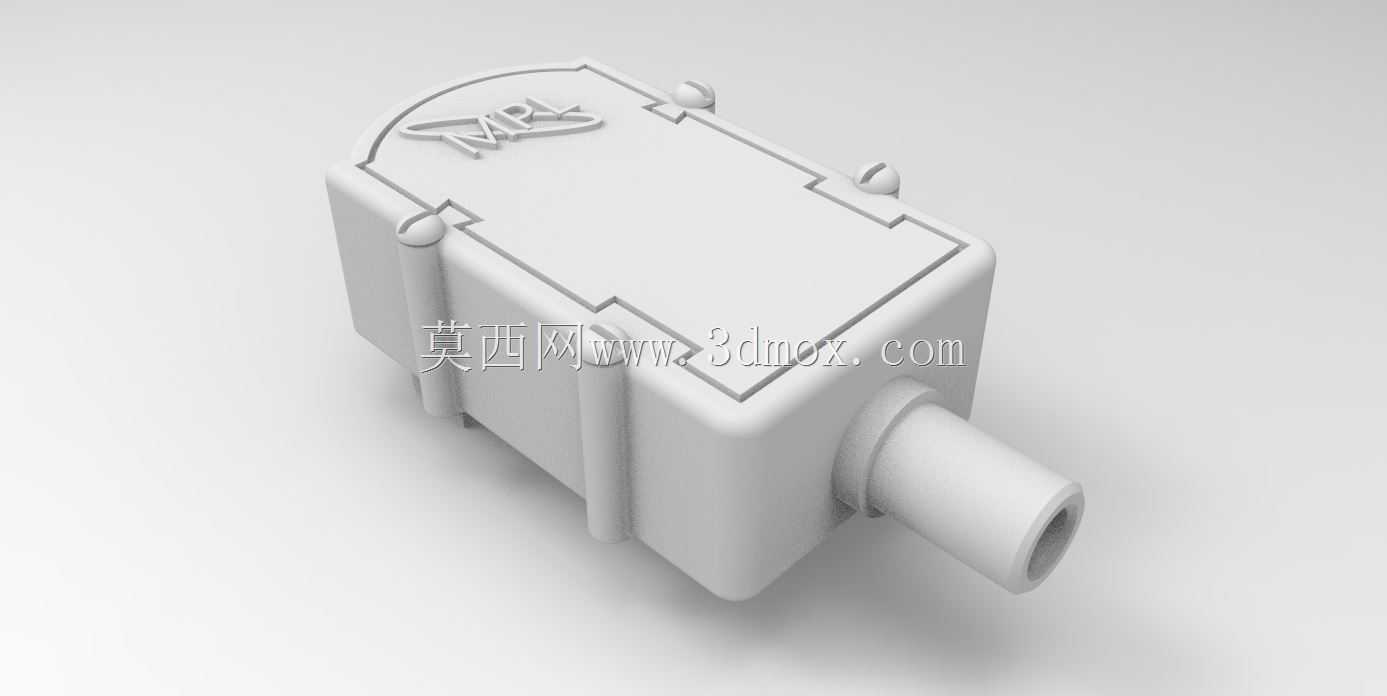

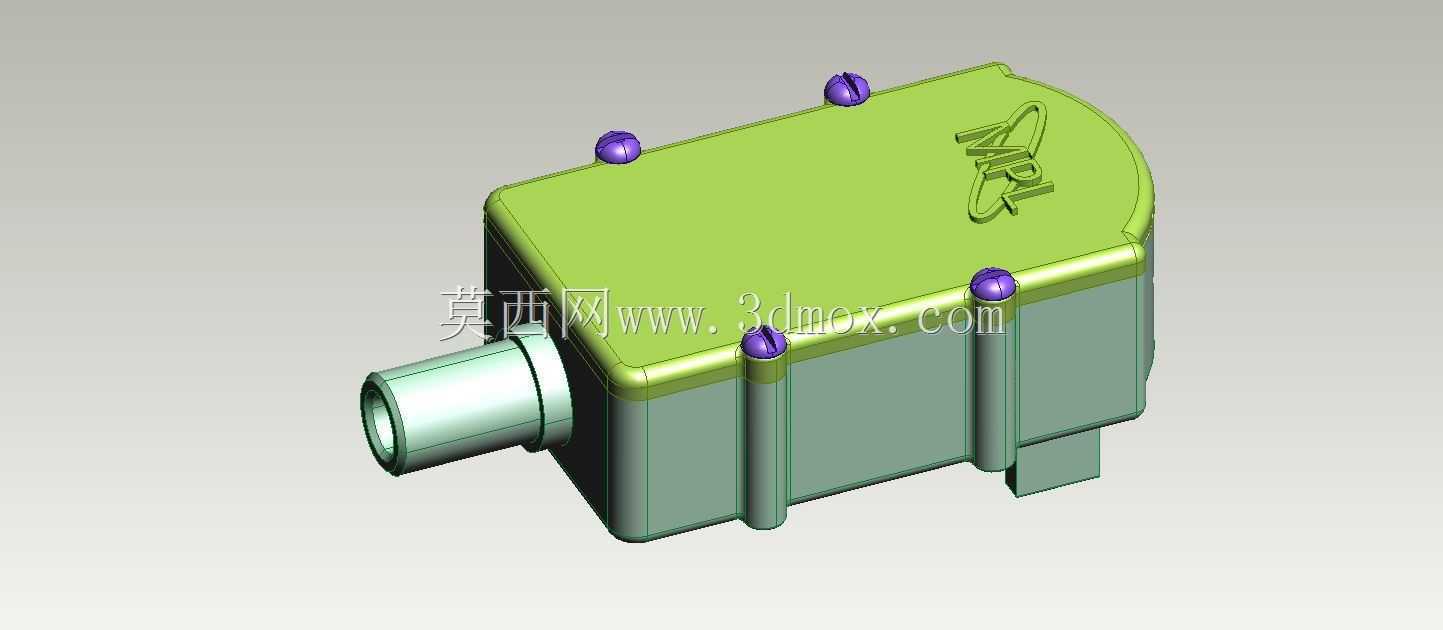

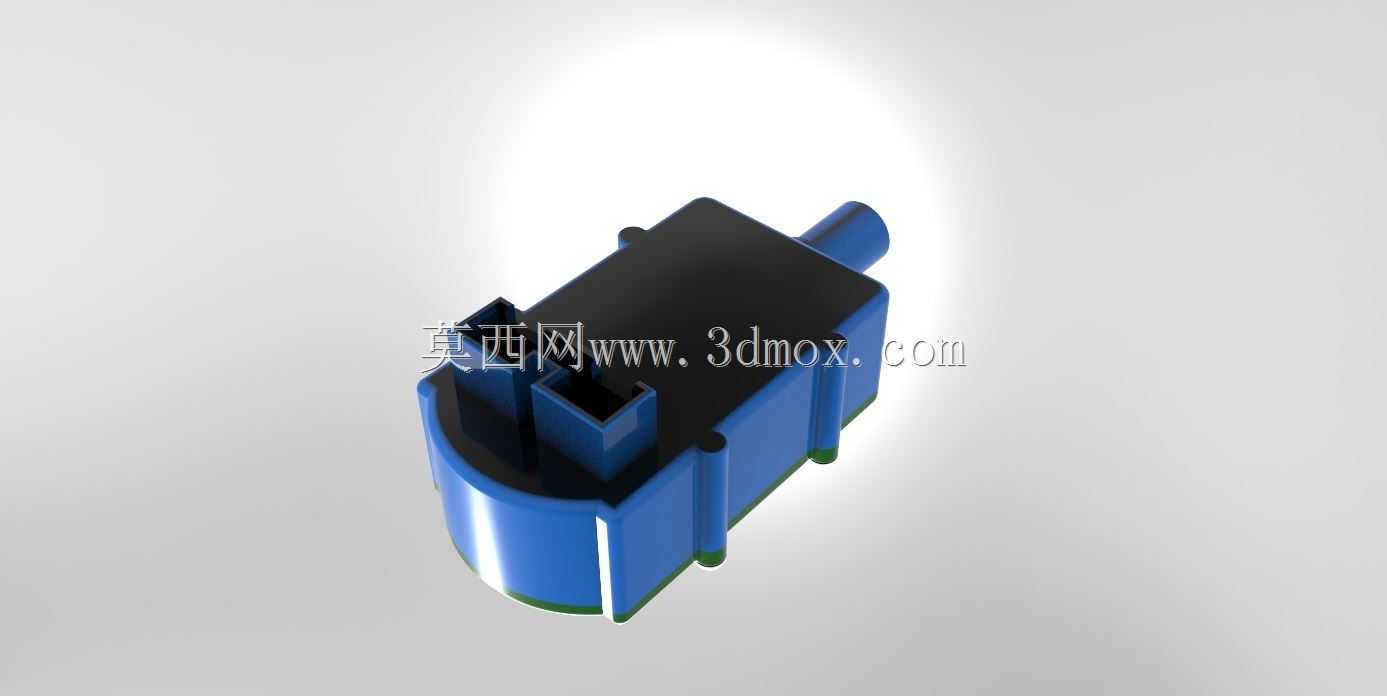

从结构设计角度看，上下壳分件明确，蓝色部分承担腔体、气嘴和内部安装空间，绿色上盖负责封盖与防护。四角布置的紧固点可将上下壳可靠压合，保证装配后腔体具有一定密封性，同时也方便后期拆开调整内部元件。上盖表面预留标识区域，壳体侧面和底部的加强筋既提升注塑件刚性，也能在堆叠或安装时减少变形。气嘴与壳体一体化延伸，减少了额外接头数量，管路对接时只需选择合适管径的软管直接插接，降低泄漏点。

实际选型时，需要重点核对气嘴外径、壳体总长、总宽、总高以及安装孔位边界。该模块侧向气嘴会占用一定前方空间，布局时不能把管路转弯半径压得过小，否则会增加装配应力并影响读数稳定性。壳体上的紧固点适合采用小规格螺钉固定，若设备存在振动，可在底部增加薄橡胶垫或预留定位柱，避免传感模块随设备共振。内部电路板与红外元件的位置应贴近压力敏感区域，同时远离强电磁干扰源；气路入口处可根据洁净度要求增加微型过滤结构，防止粉尘或冷凝液进入检测腔。

建模过程中，壳体壁厚应尽量均匀，转角处保留圆角，避免注塑时出现缩痕和应力集中。气嘴根部需要适当加强，因为软管插拔和长期拉扯会在该位置形成弯矩。上下壳配合面建议设置止口或定位筋，既能提高装配效率，也能增强密封效果。若用于氧气压力相关场景，材料选择还需考虑清洁度、耐老化和兼容性，内部流道应避免尖角和积污死角。整体来看，这类传感模块并不追求复杂外形，而是围绕气路接入、信号检测、壳体防护和安装固定四个核心需求展开，结构紧凑、分件合理，适合作为小型压力检测单元嵌入到教学装置、实验设备或定制化气动系统中。
