微型氧压力传感装置结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224807
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计
  • 微型氧压力传感装置结构设计

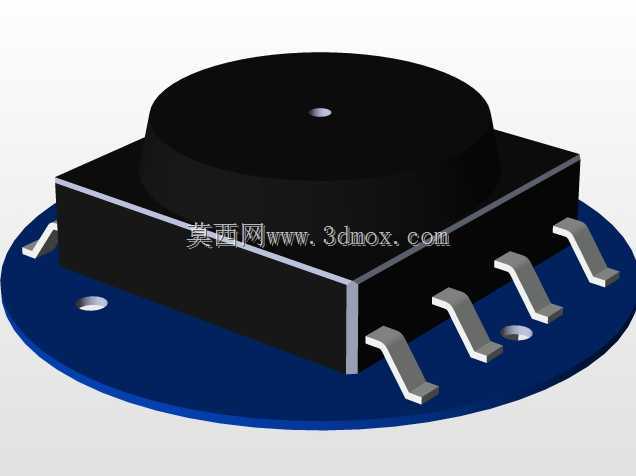

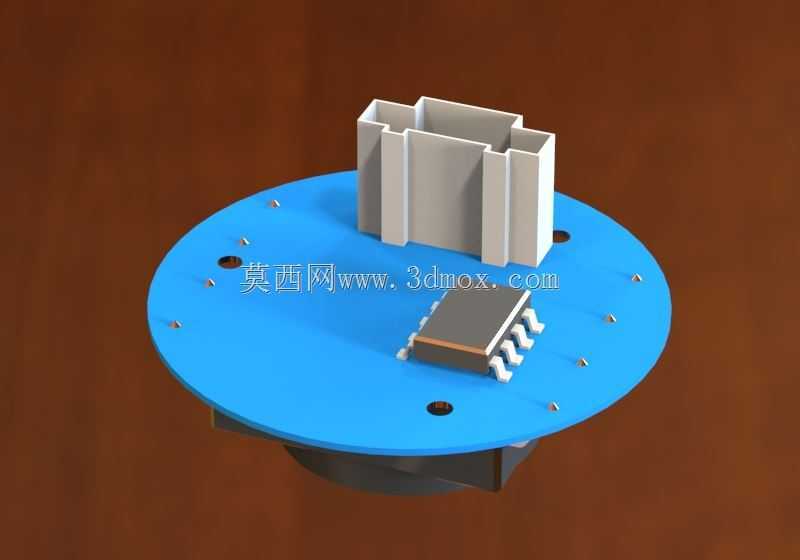

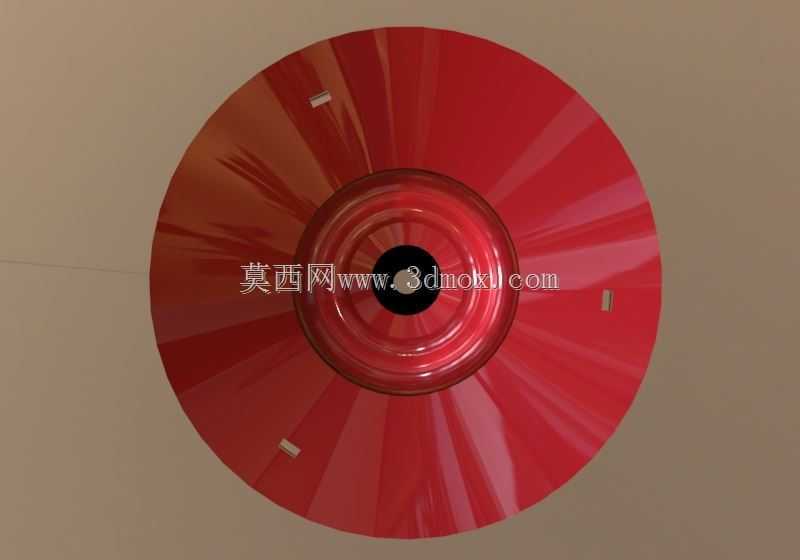

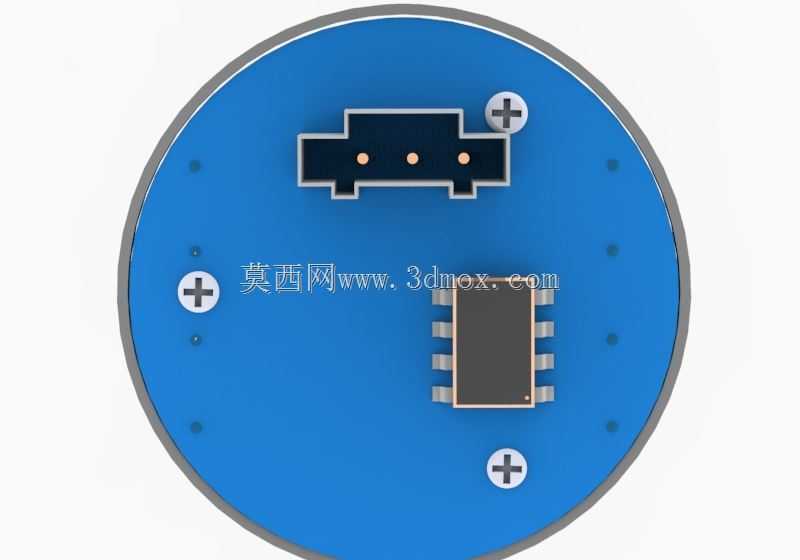

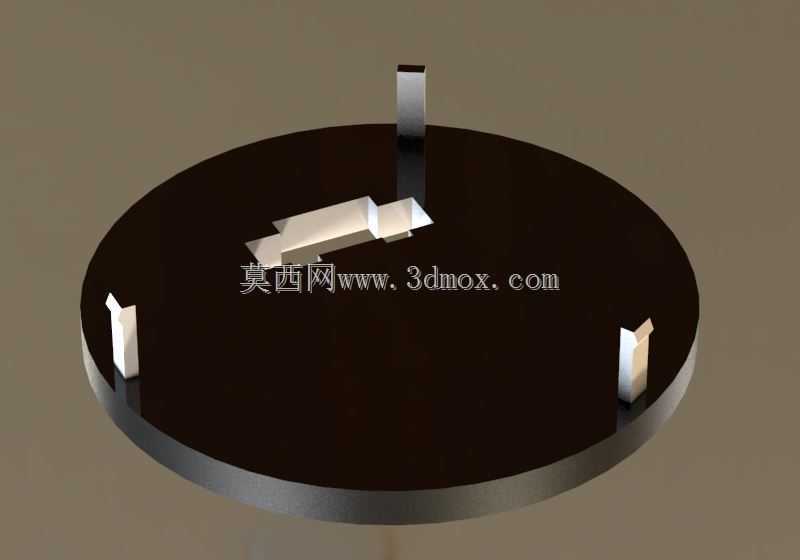

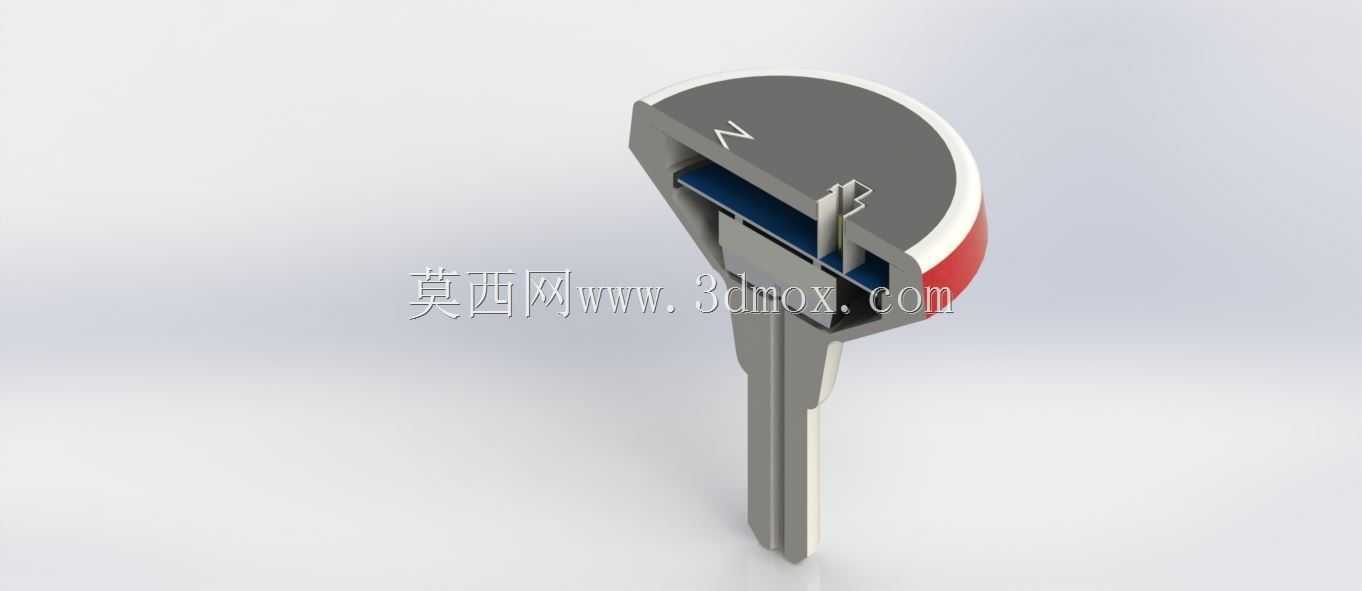

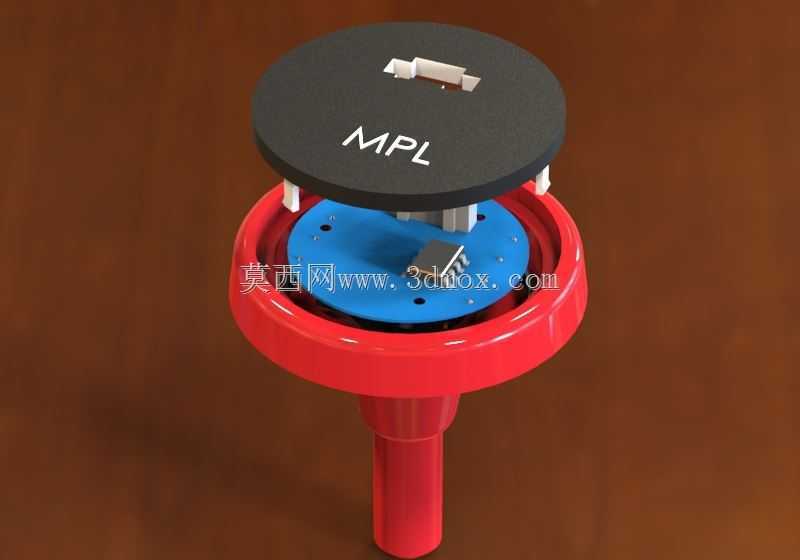

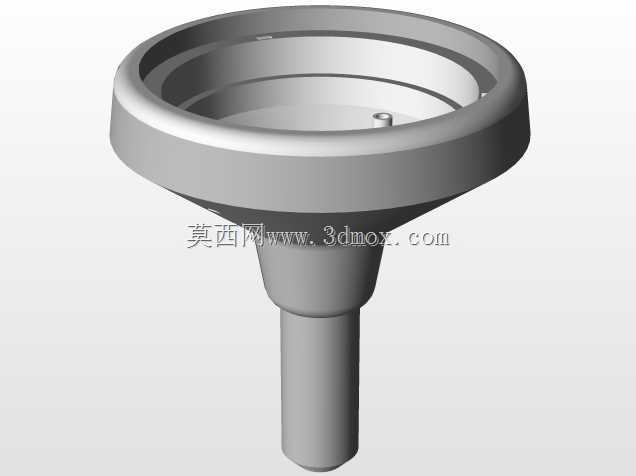

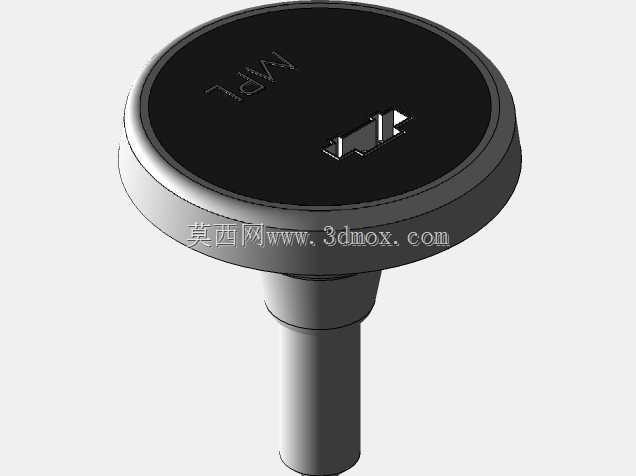

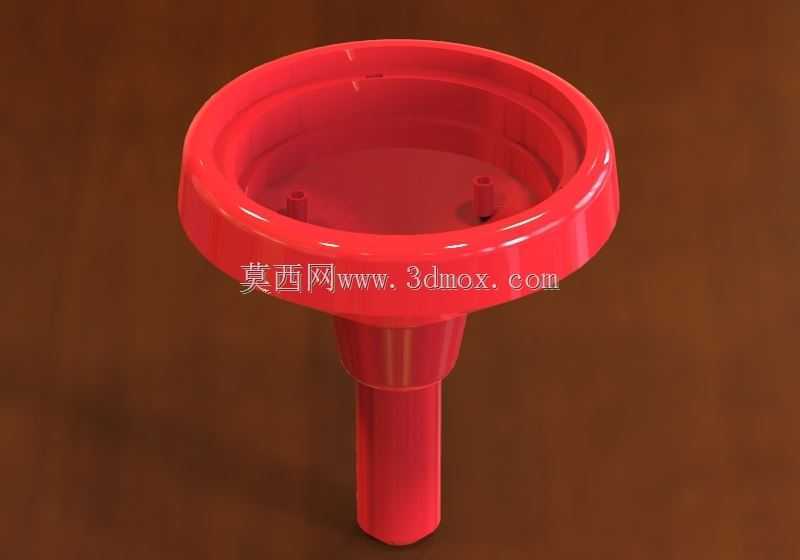

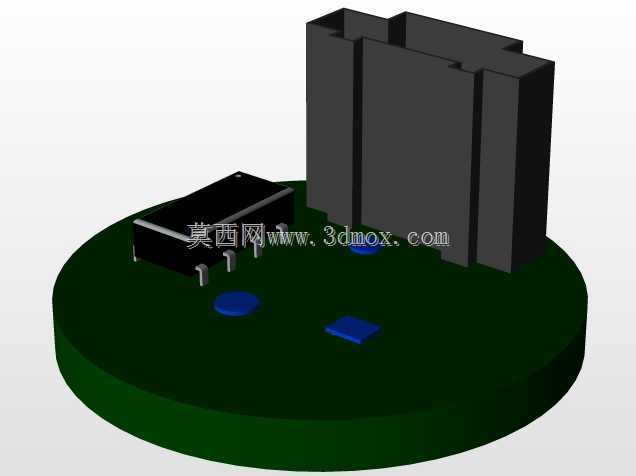

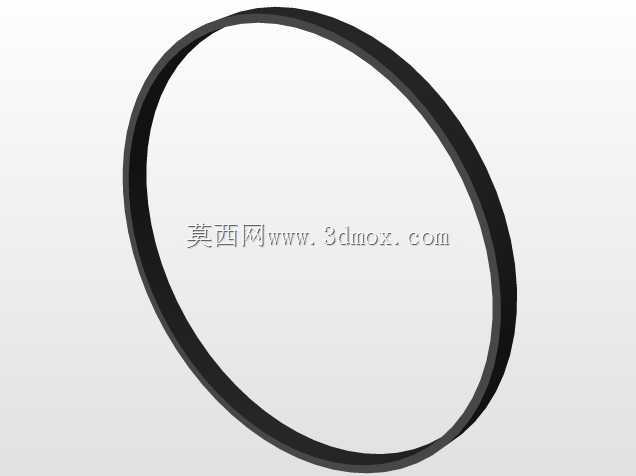

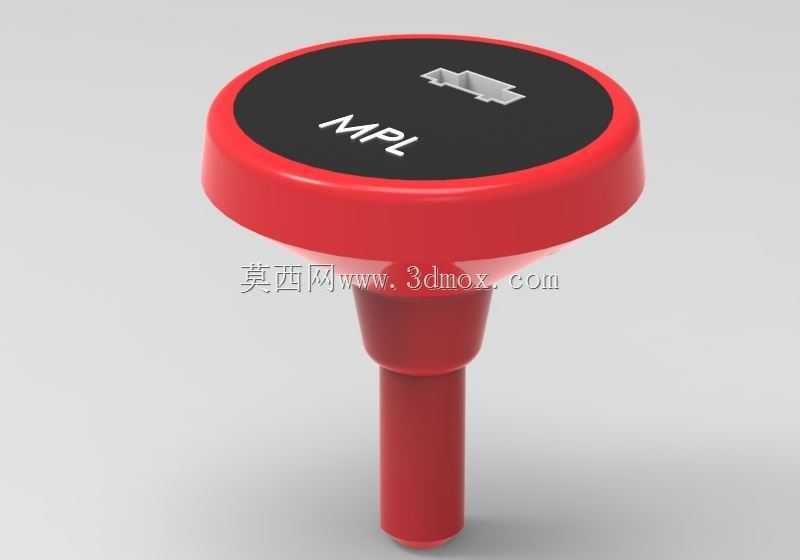

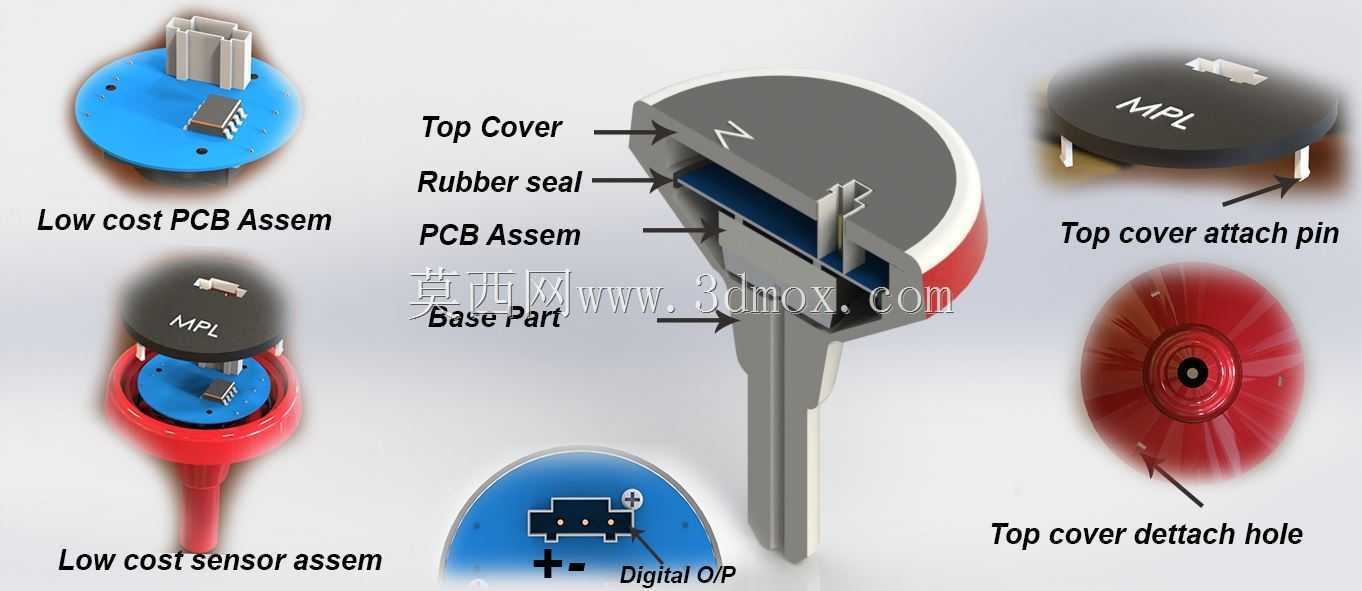

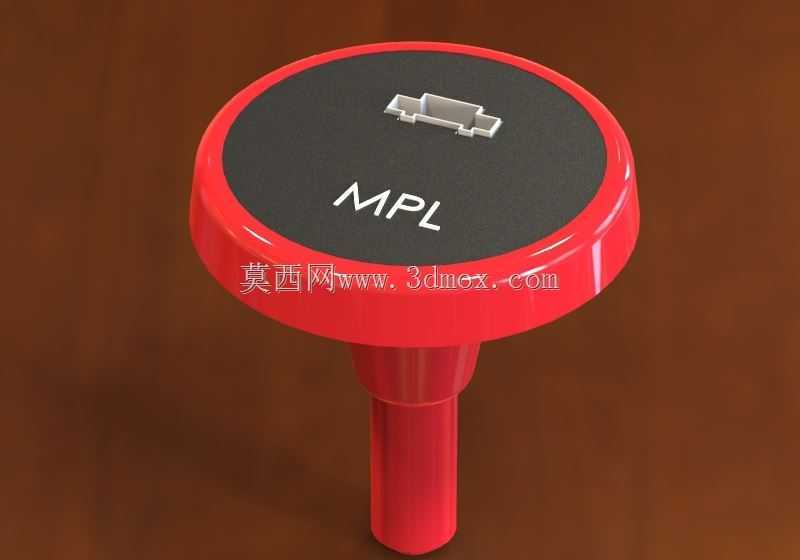

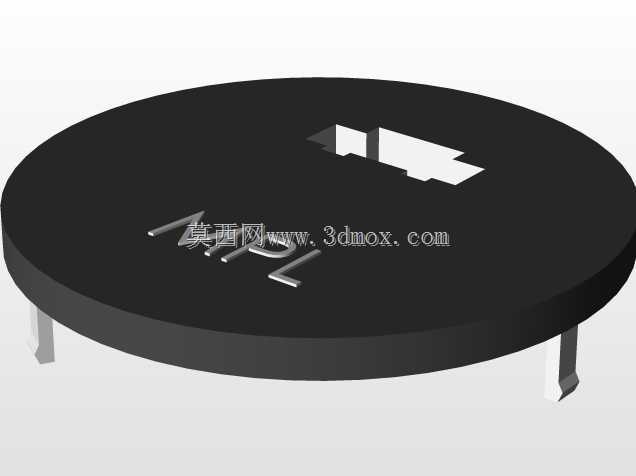

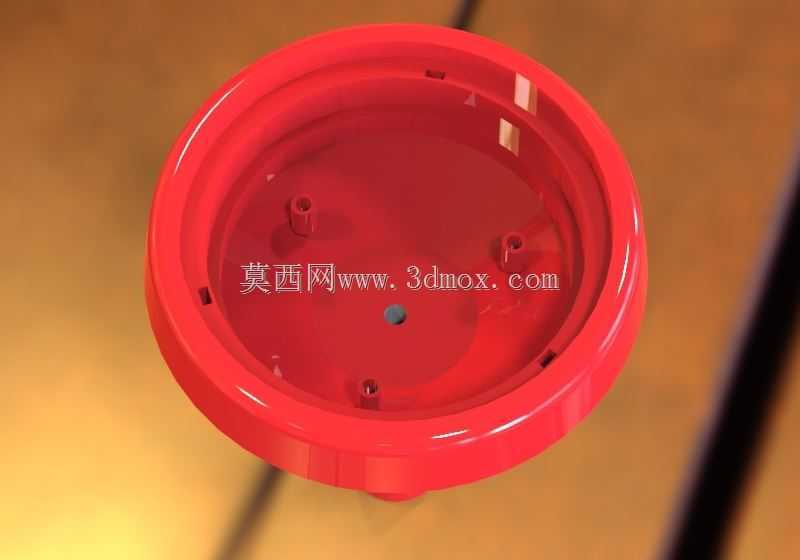

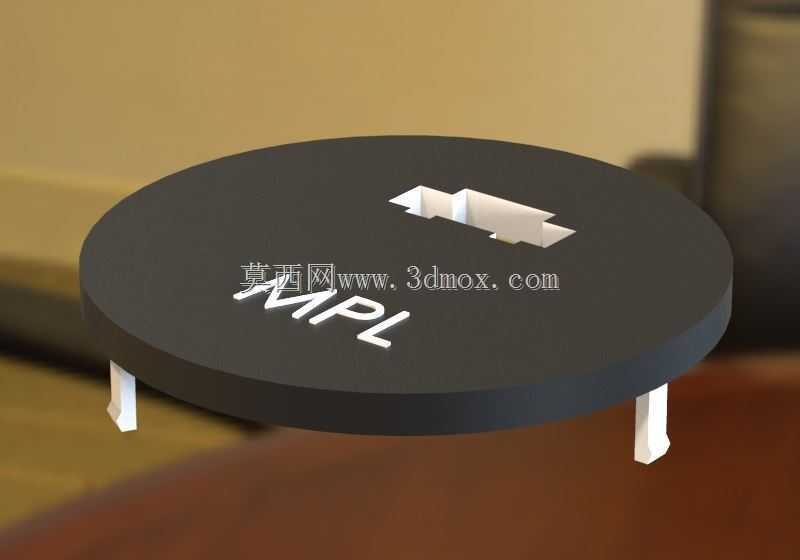

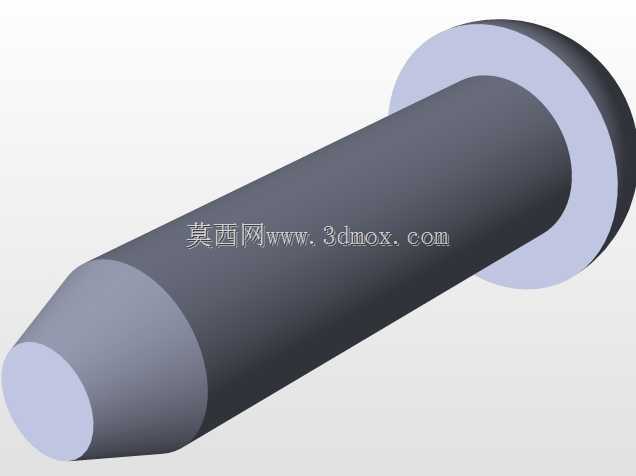

该氧压力传感装置主要面向狭小安装空间内的气路压力监测场景,常见于便携医疗供氧设备、小型气动实验台、微型制氧模组以及工业现场的分布式气路节点中,用来实时采集管路内的氧气压力数值,为系统的压力闭环控制、泄漏预警以及工况判断提供基础数据支撑。整体结构采用圆盘式顶盖加柱状气嘴的布局,顶部圆盘作为电路与传感芯片的承载腔体,下方柱状结构直接作为气路接入端,无需额外转接支架即可插入对应管径的软管内,大幅压缩了安装所需的轴向与径向空间。从结构设计逻辑来看,该装置优先简化了装配层级,顶盖与基座之间采用简易螺栓锁紧,省去了多余的卡扣与定位衬套,传感芯片直接固定在腔体内部的预设安装位上,仅用两颗螺栓即可完成芯片的限位固定,装配工序少,适合小批量快速组装。腔体与气路的衔接位置设置了橡胶密封件,可阻挡少量粉尘与液态水侵入电路区域,满足常规工业与民用场景下的基础防护需求。电路部分采用微型贴片元件布局,将信号处理电路集成在小型PCB板上,芯片由微控制器直接编程控制,信号输出链路短,减少了外接布线带来的干扰风险。整体组装完成后总重量仅3g左右,对安装基面的负载影响极小,即便安装在薄壁气路或者轻量化移动设备上,也不会带来明显的附加载荷。顶部圆盘的顶面预留了标准微型接口,可直接插接对应排线完成供电与信号传输,接口位置避开了下方气嘴的安装轴线,接线操作不会与管路安装发生干涉。柱状气嘴的外径按照常规软气管的适配公差设计,外壁光滑无尖锐棱角,插管后可通过管箍或者扎带完成紧固,密封面集中在气嘴根部的台阶位置,装配后可保证气路的密封性。在三维建模过程中,需要重点核对顶盖内腔与PCB板、传感芯片的间隙,避免装配后出现元件顶壳或者螺栓压损电路板的问题;同时要保证气嘴内部的引压通道与芯片感应面正对,通道内壁无台阶与突变截面,降低气路压力传递的迟滞。圆盘外边缘做了圆弧过渡,既可以去除加工毛刺,也能避免安装时划伤操作人员或者周边管线。该结构没有多余的外露凸起,整体外形规整,在密集排布的气路节点中也不会占用过多侧向空间,适合多节点阵列式安装使用。
