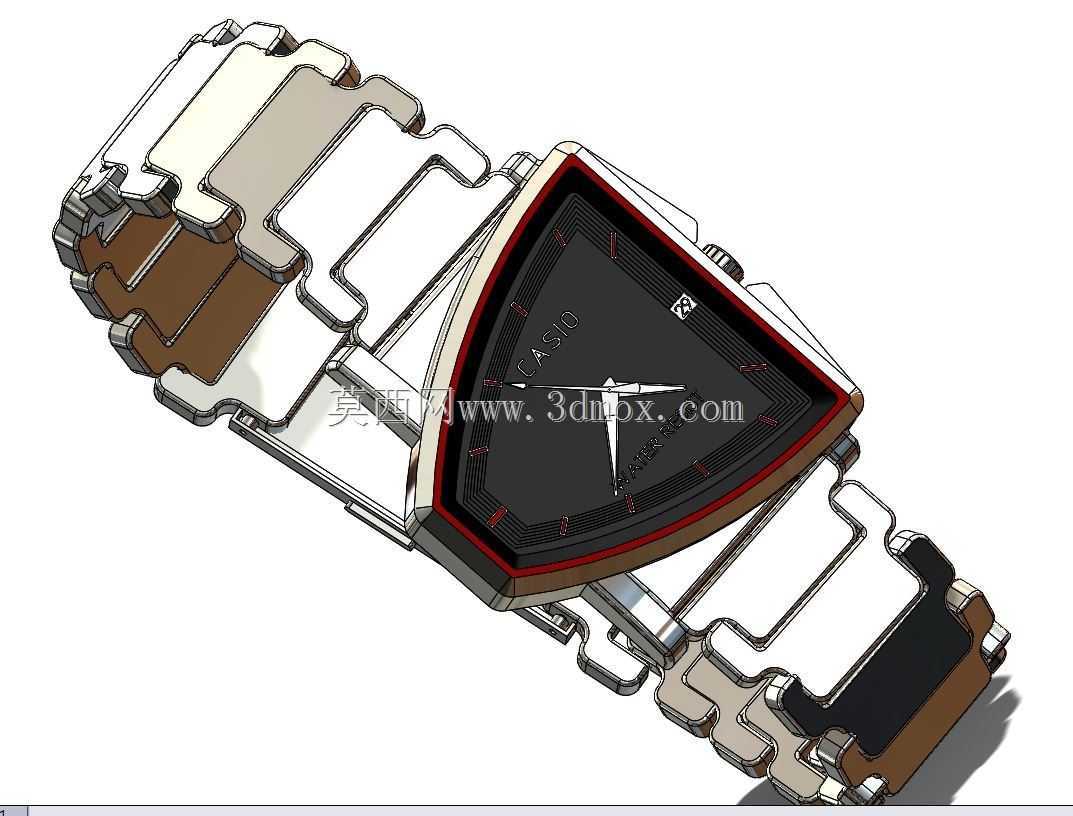

卡西欧风格三角异形钢带腕表结构设计

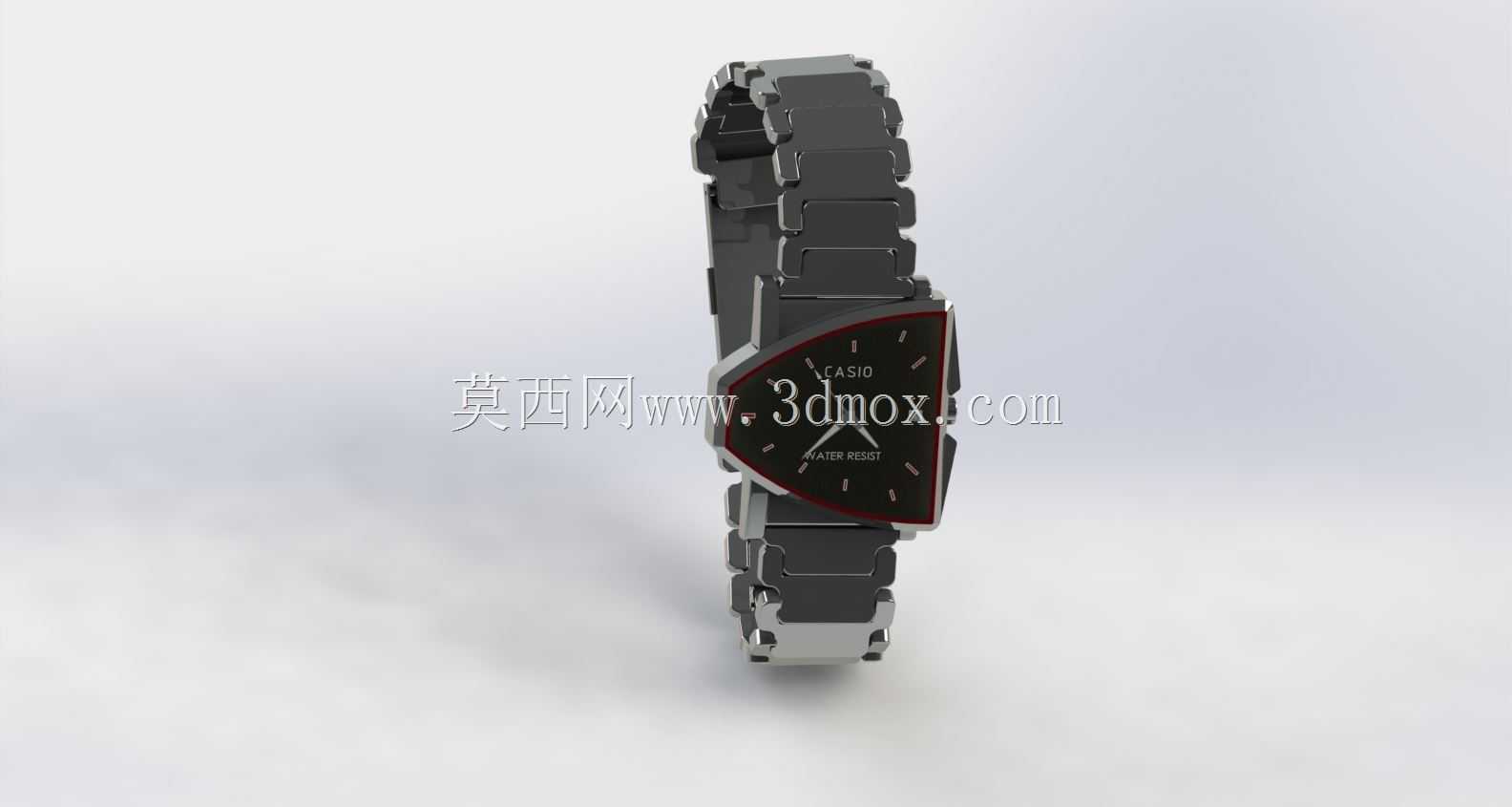

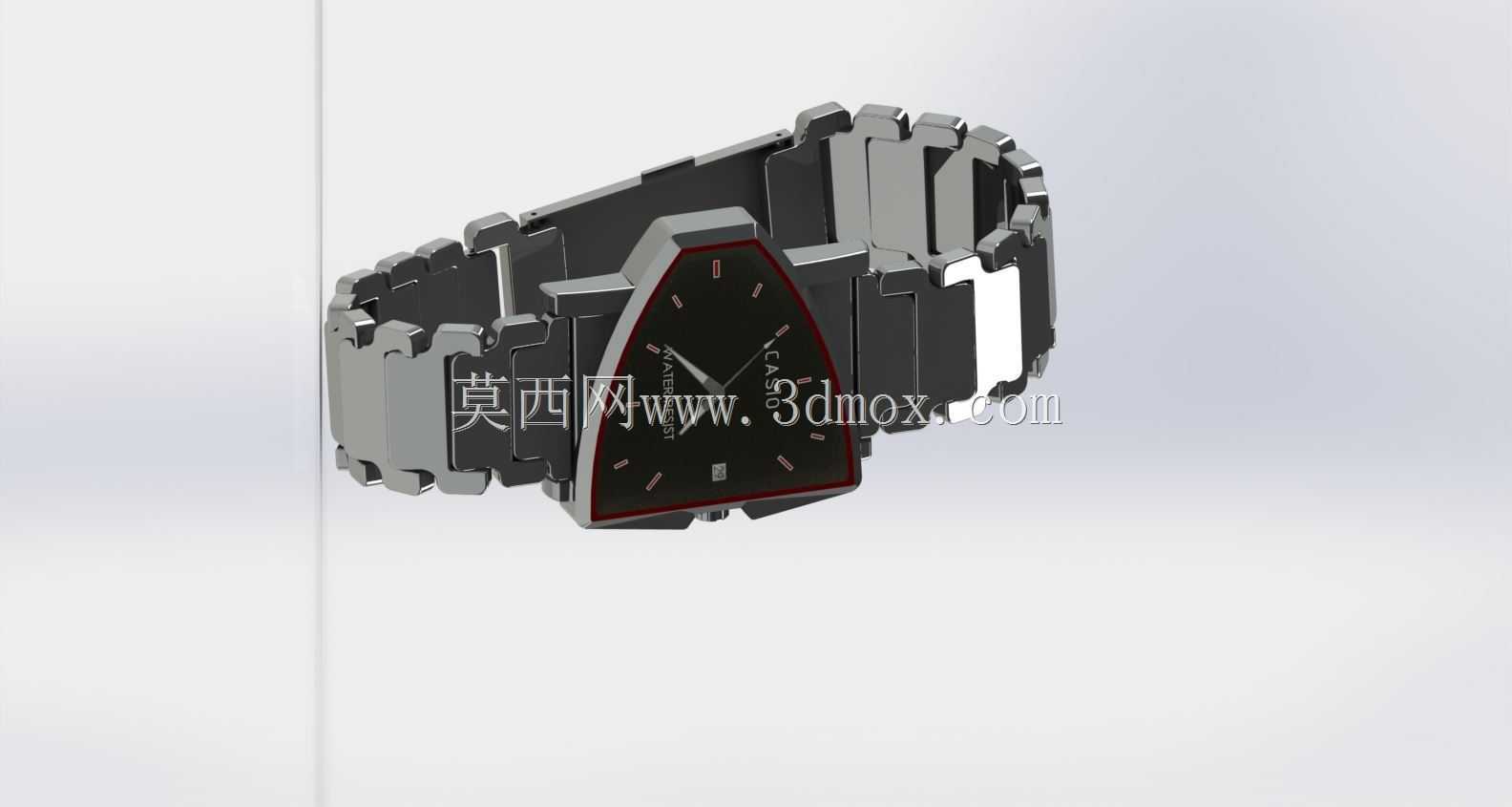

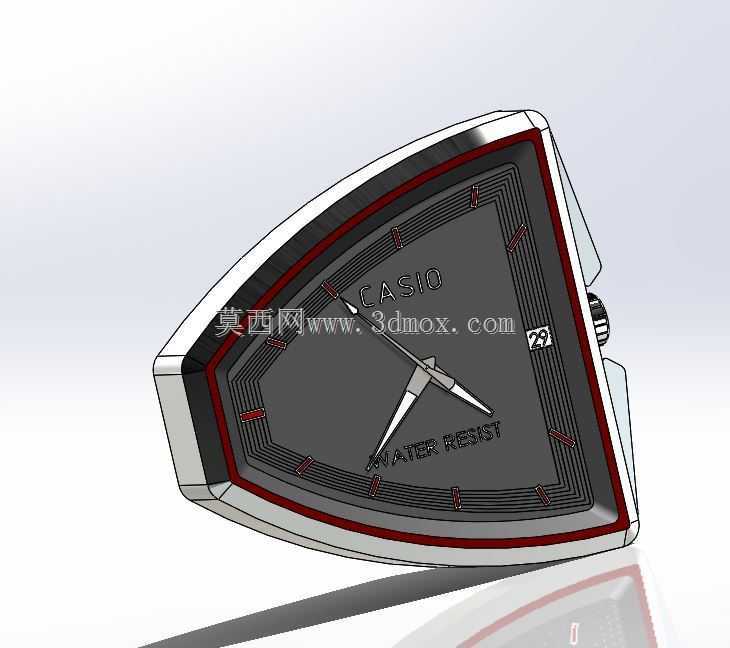

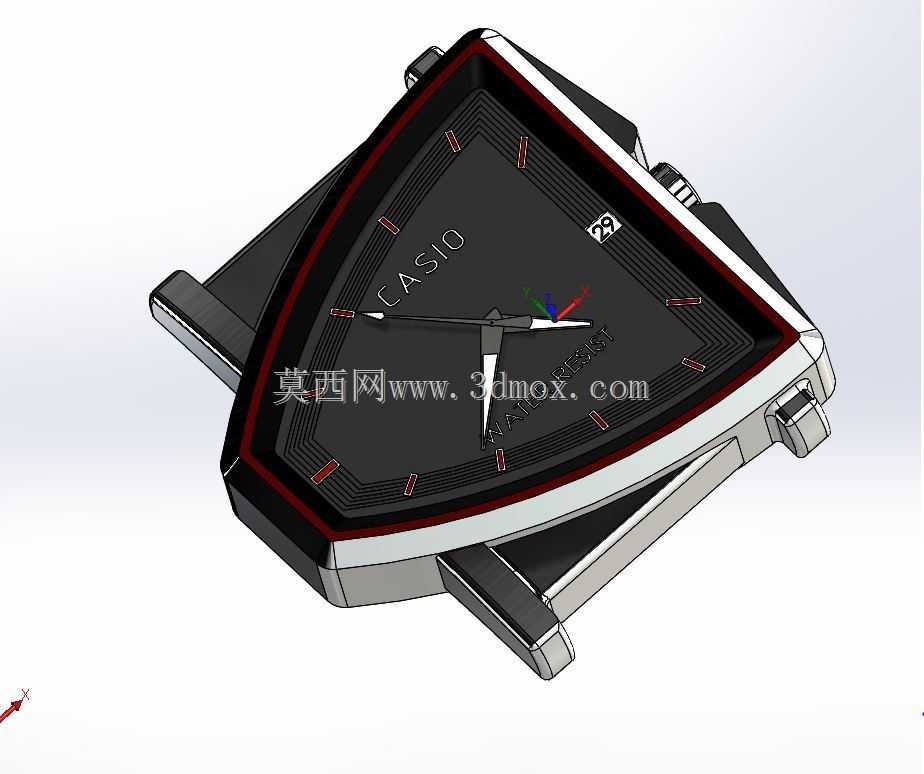

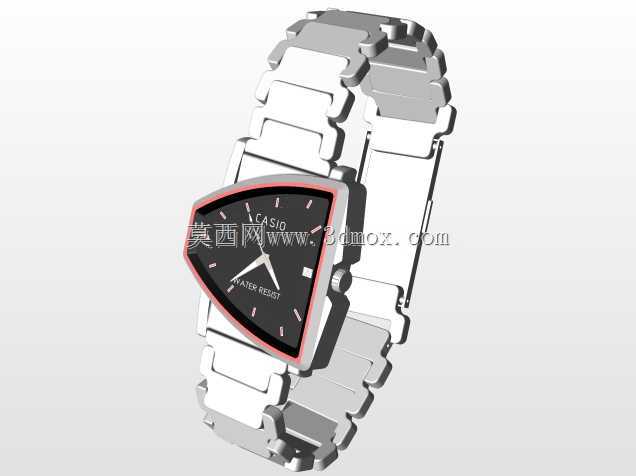

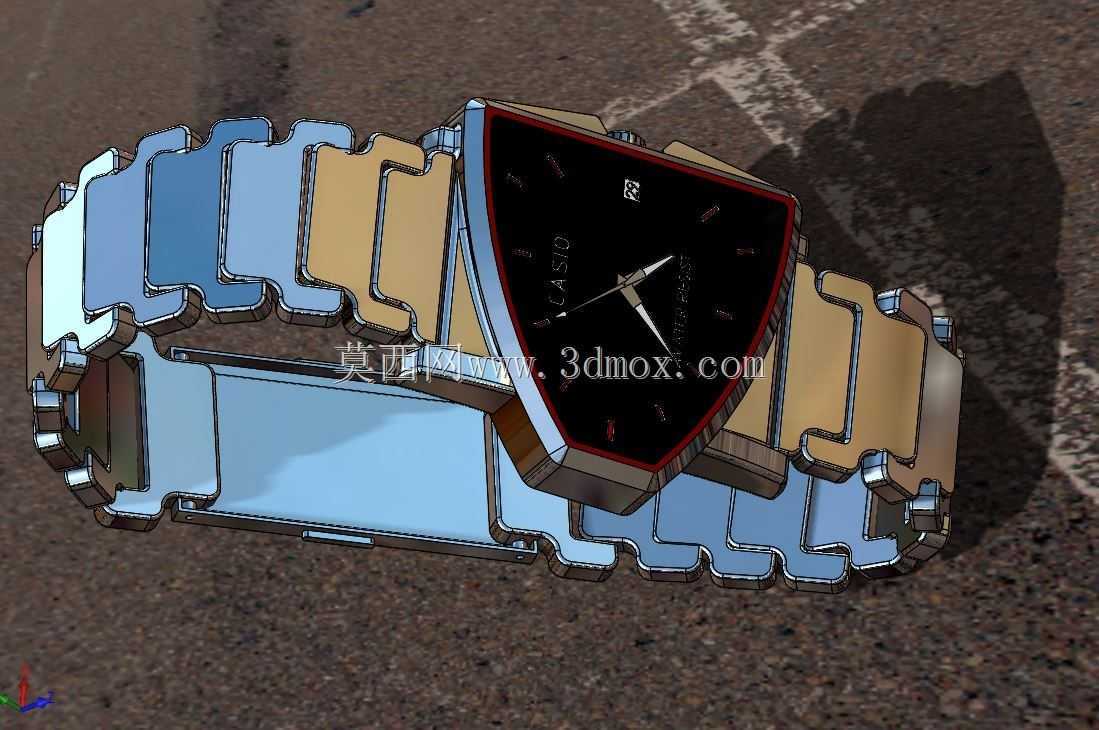

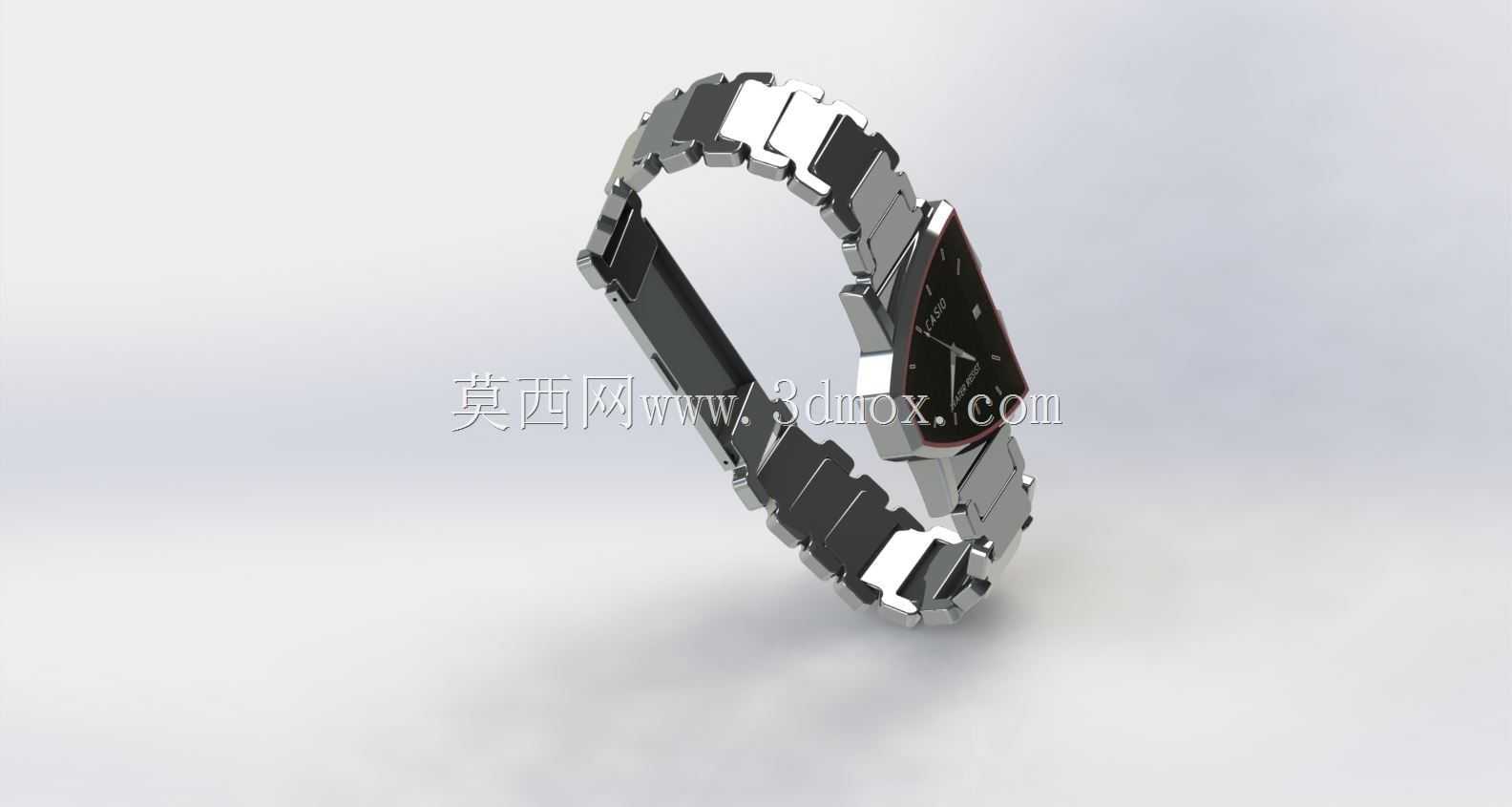

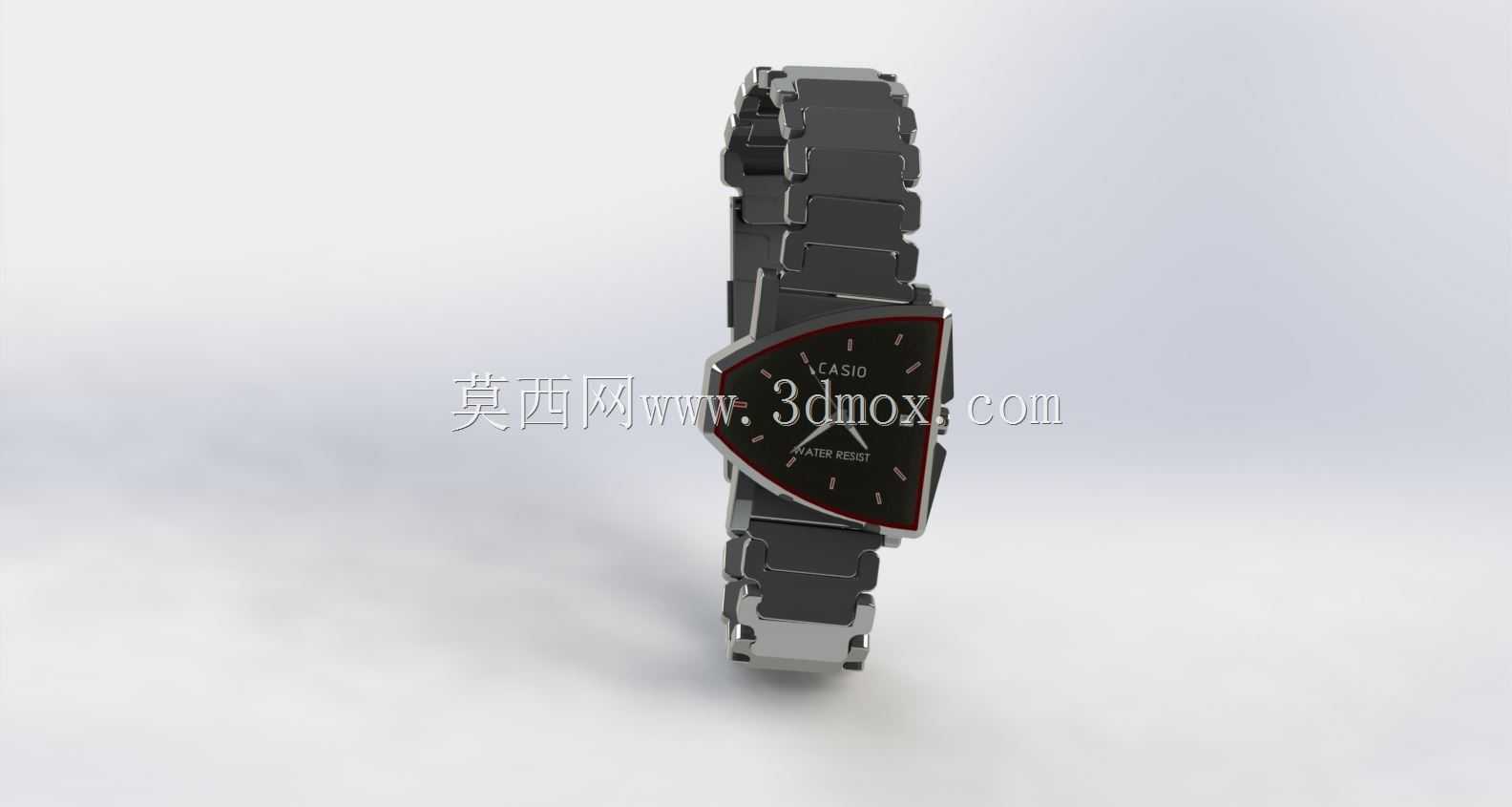

这款腕表的建模重点不在炫技，而在把异形三角表壳与分段钢带的装配关系做扎实。实际项目里，这类表常用于潮流配饰、日常佩戴和展示样机，结构上要同时满足表盘可视、指针运行、表冠操作和表带弯折。建模时先确定表盘基准面，再围绕12点、3点、6点、9点刻度布置时标与指针轴，避免后续玻璃、内罩和表壳发生干涉。三角轮廓不是简单拉伸，边缘需要做连续倒角和侧面收窄，否则渲染时会显得笨重，实物开模也容易出现棱线割手的问题。

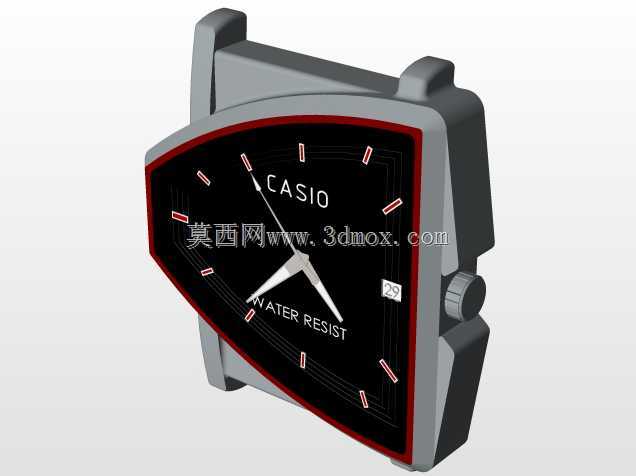

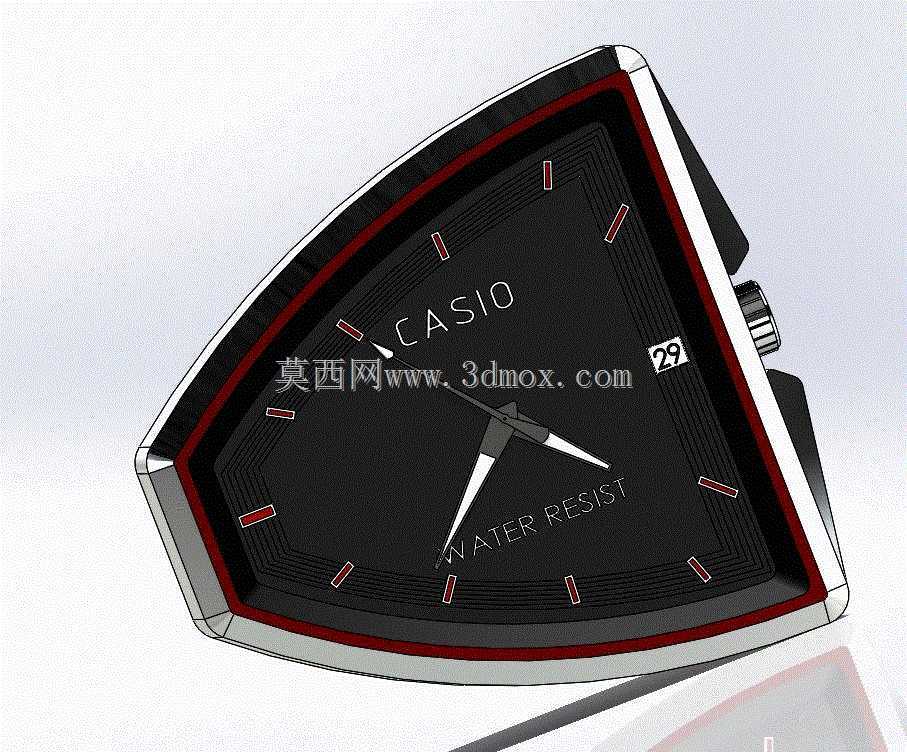

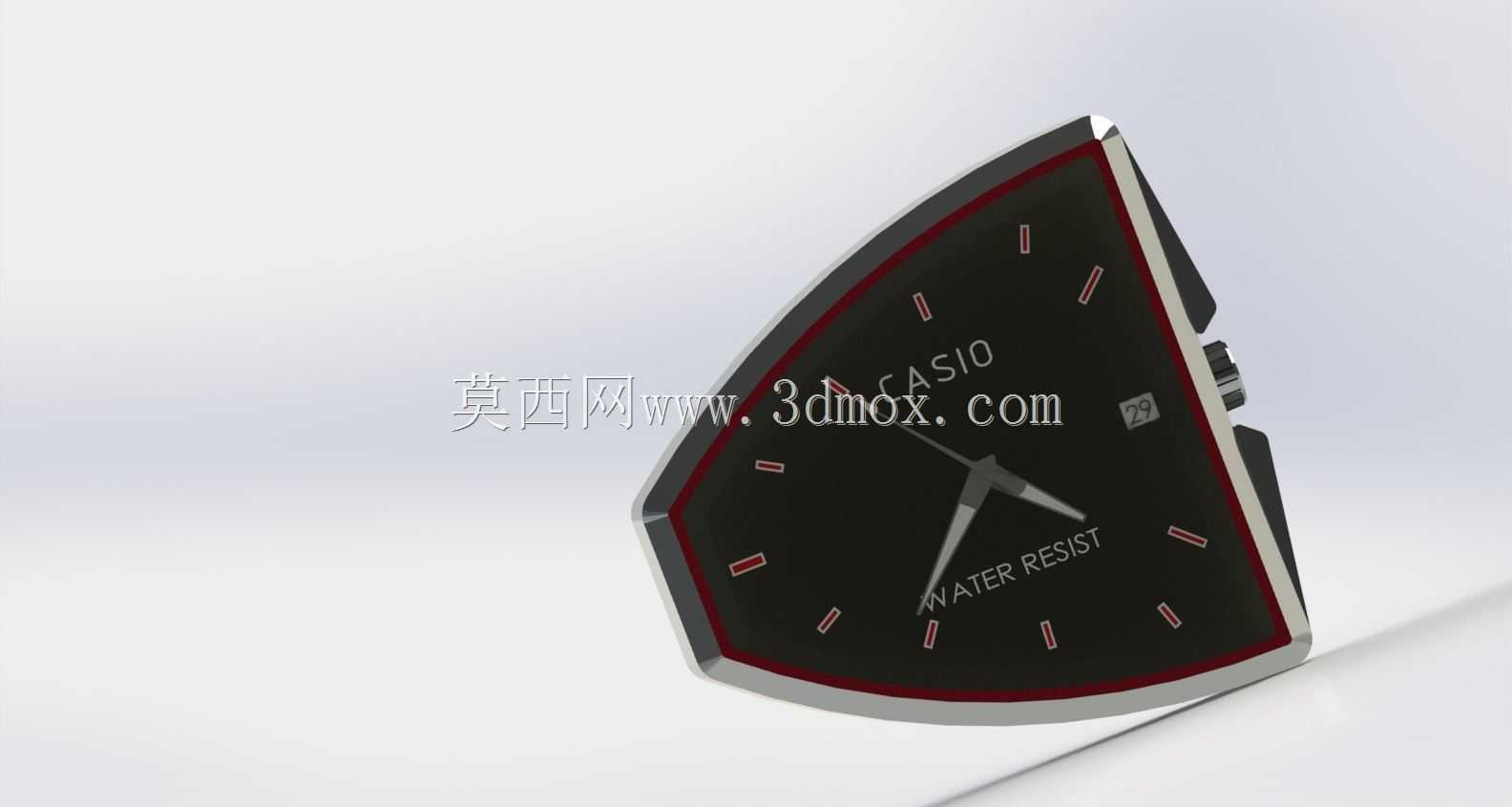

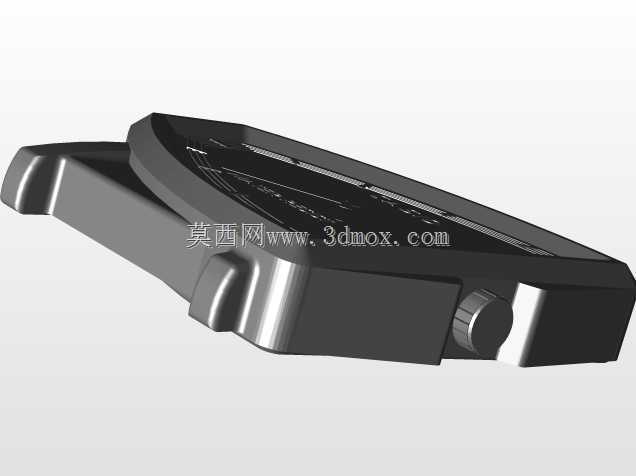

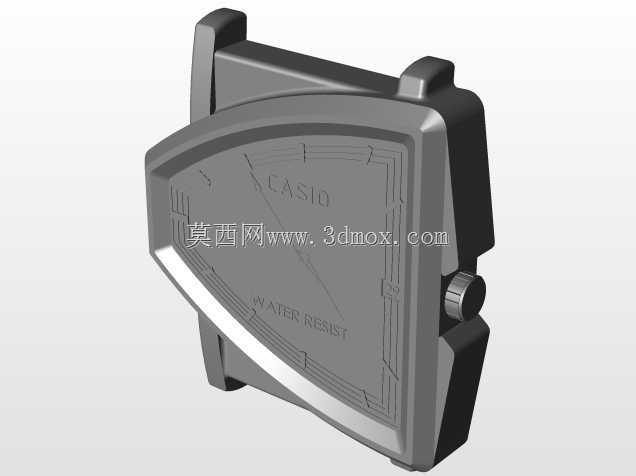

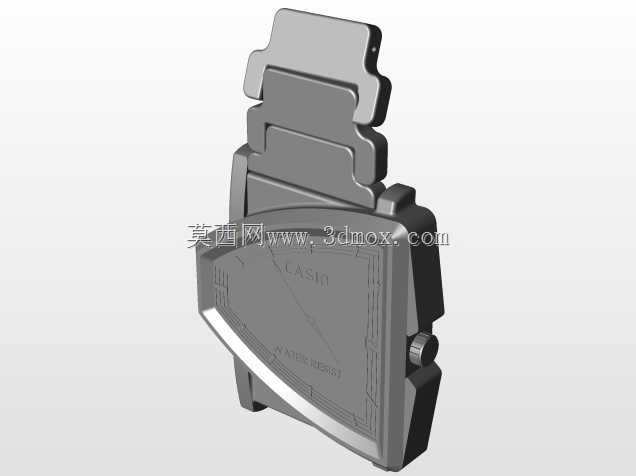

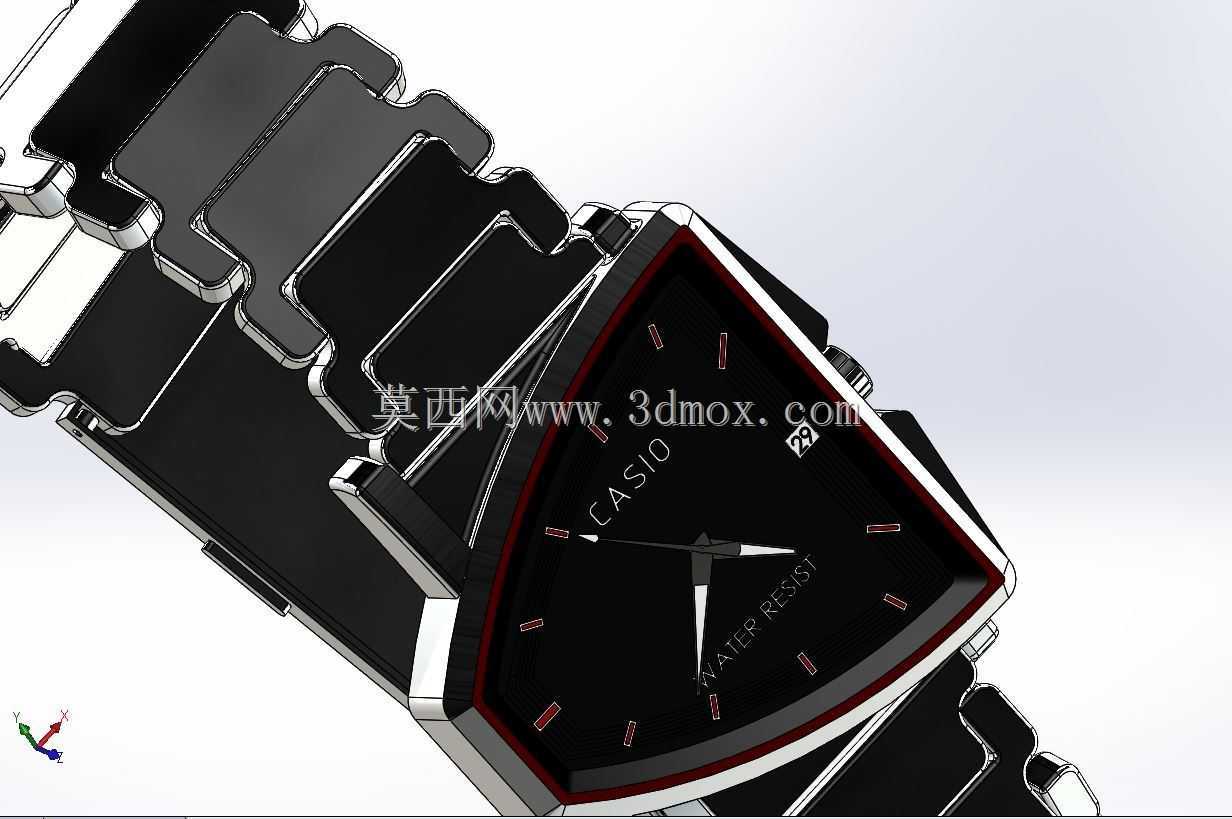

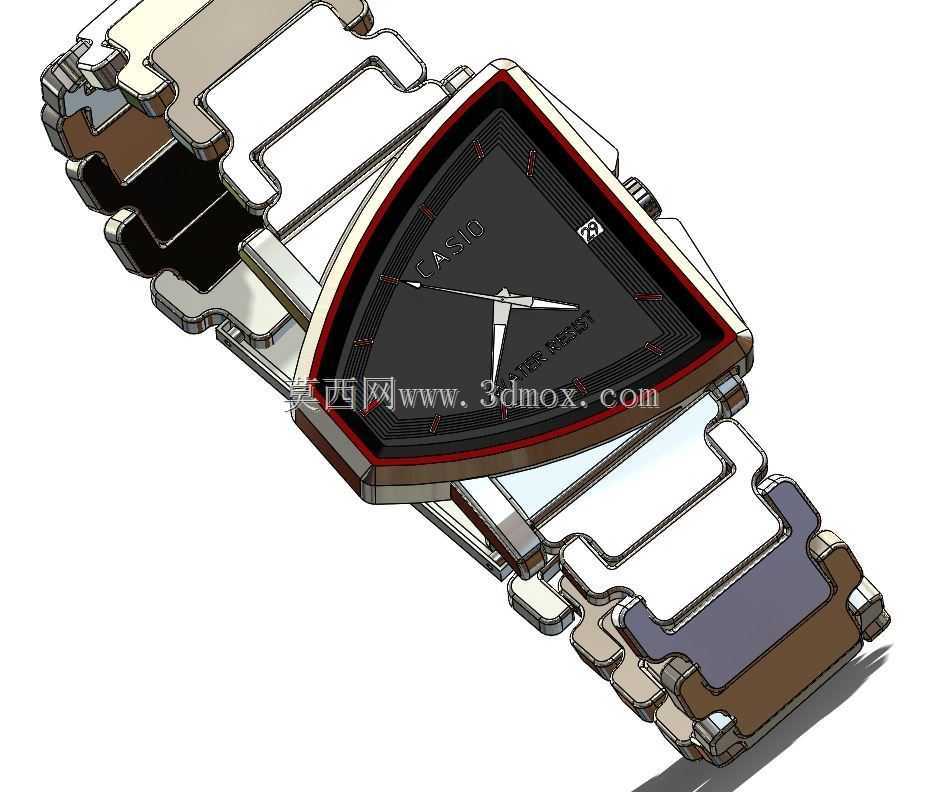

表壳部分采用分层思路：上表圈负责限定玻璃窗口和视觉边界，中壳容纳机芯、表盘与衬圈，底盖形成封闭安装面。表冠布置在3点位外侧，需要预留手指旋拧空间，不能与表带首粒节片发生碰撞。玻璃略高于表盘，四周由表圈压紧，模型中保留了微小台阶，用于表现装配层次。表盘上的品牌标识、刻度线和指针都按独立零件处理，方便后续替换材质或调整配色，而不是把所有细节直接做在一个面上。

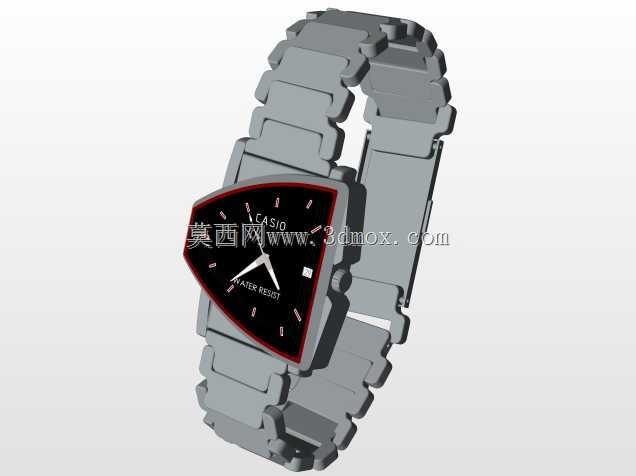

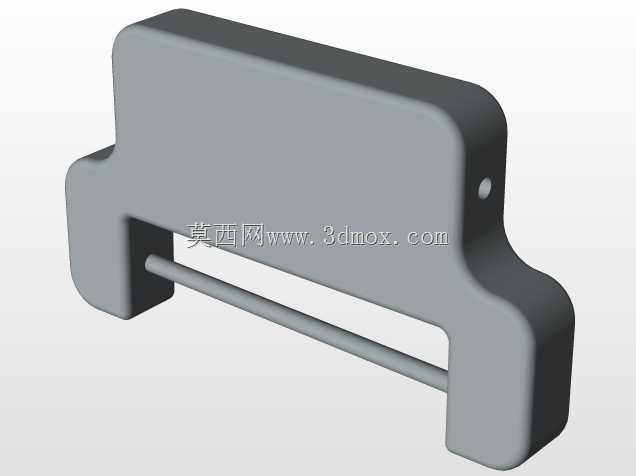

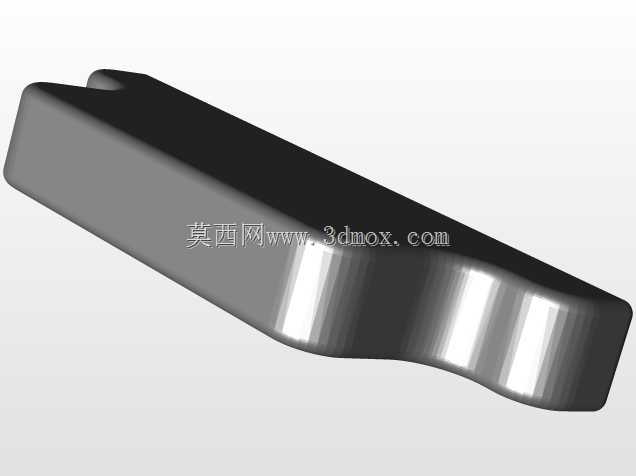

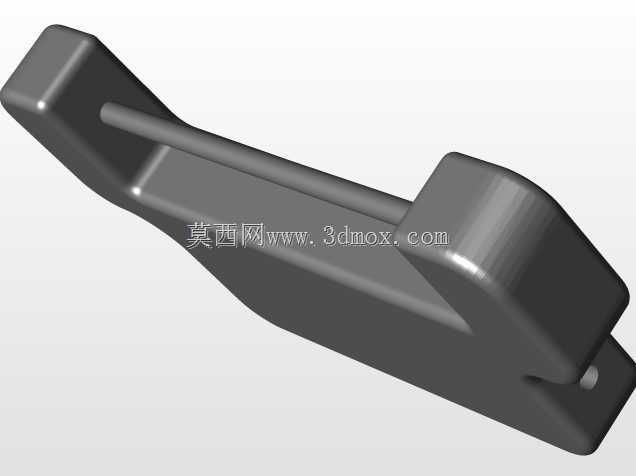

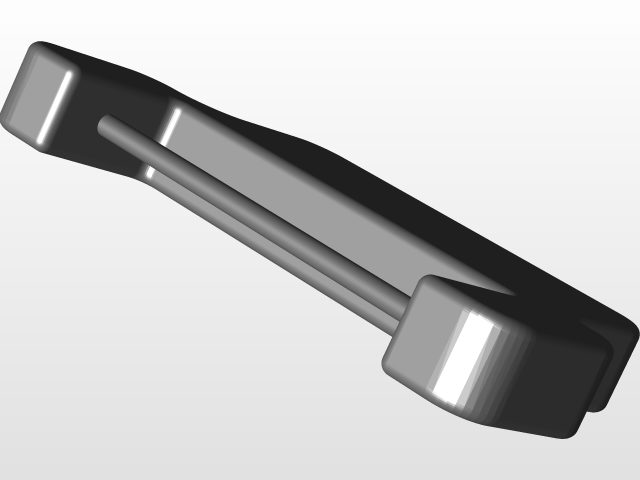

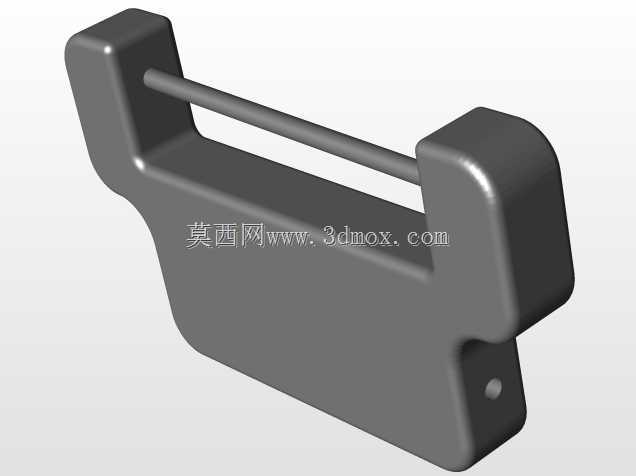

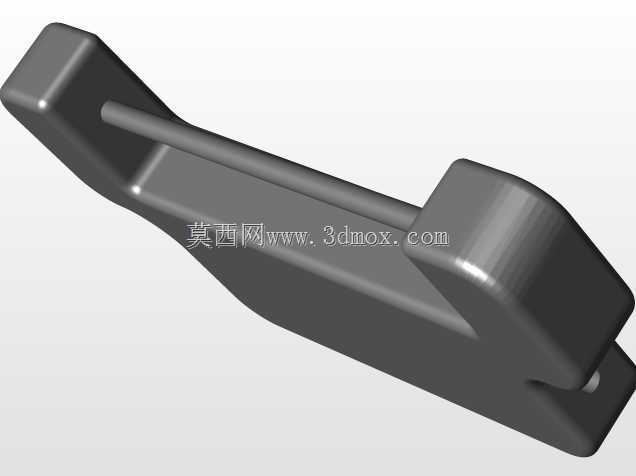

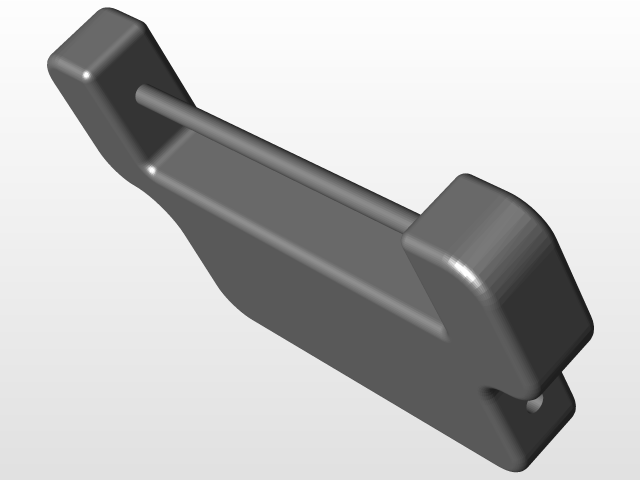

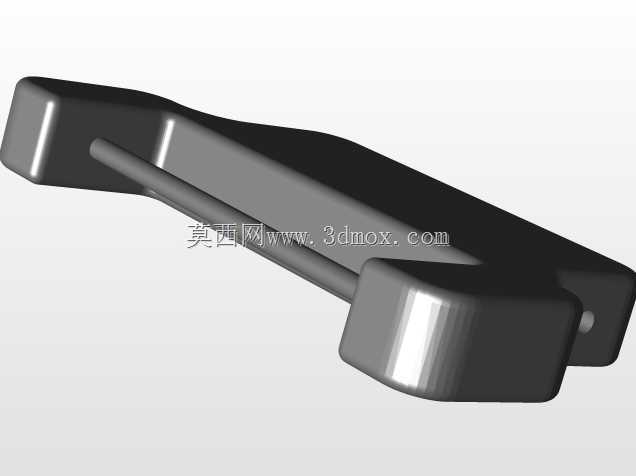

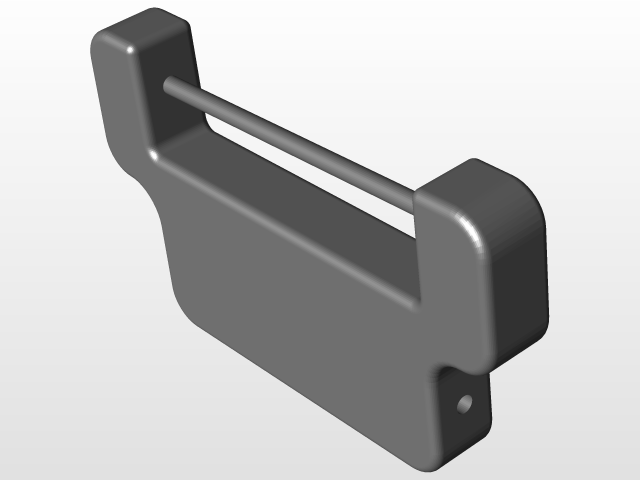

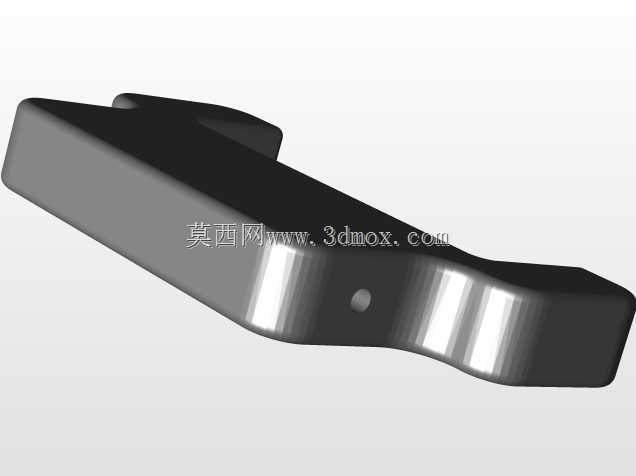

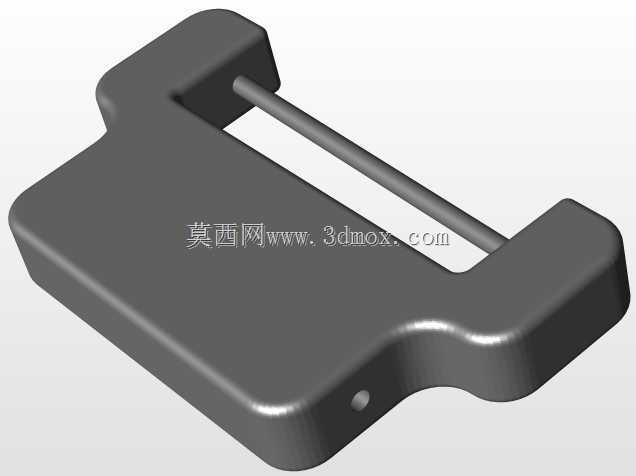

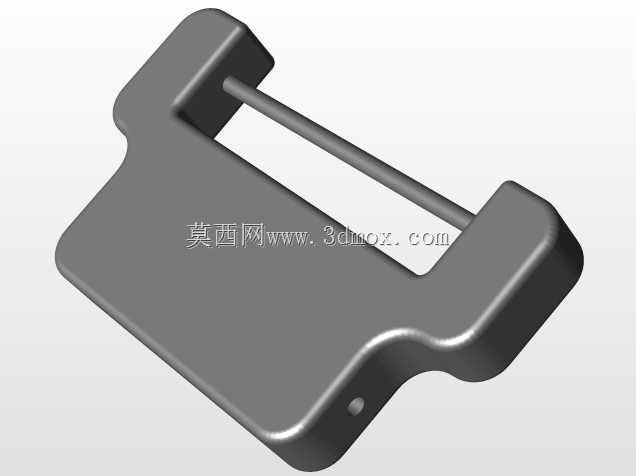

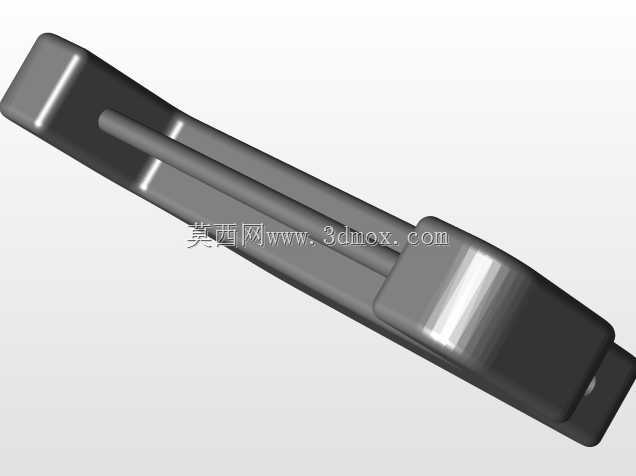

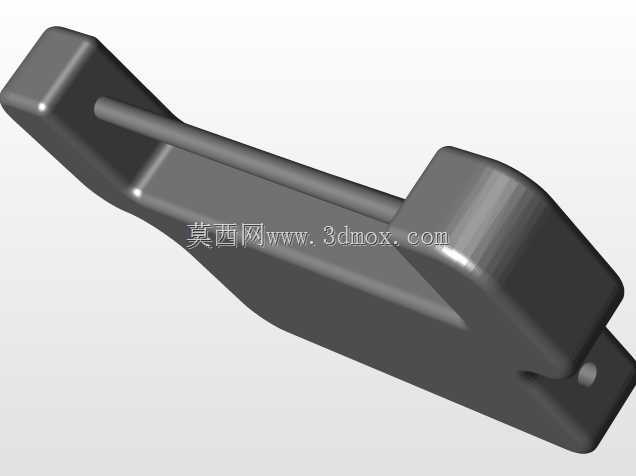

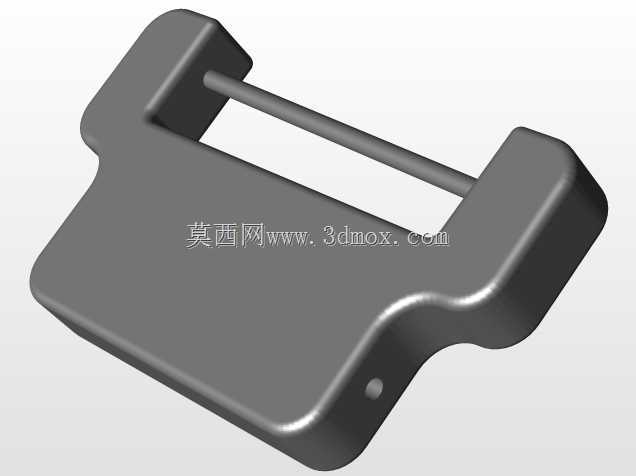

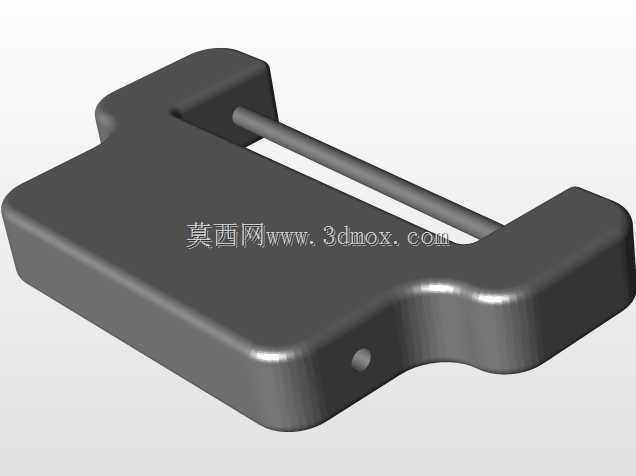

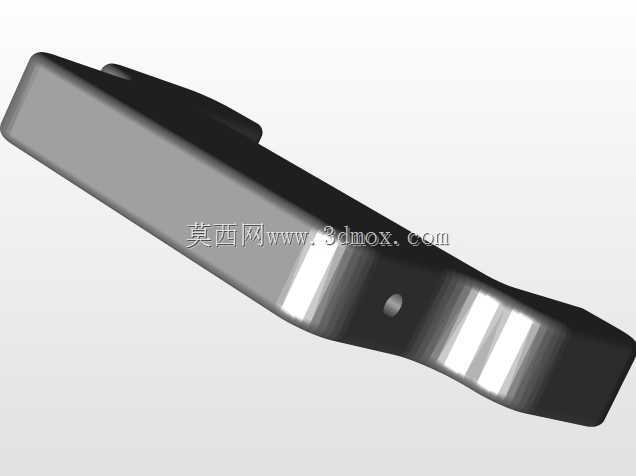

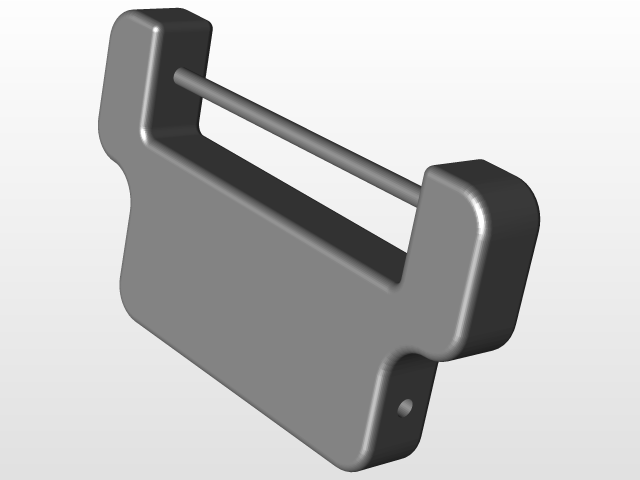

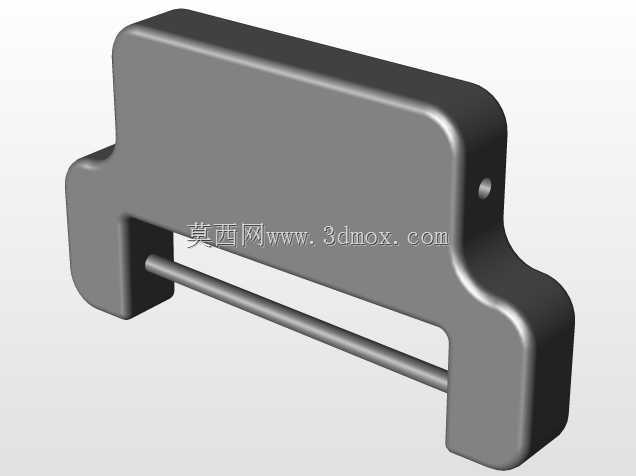

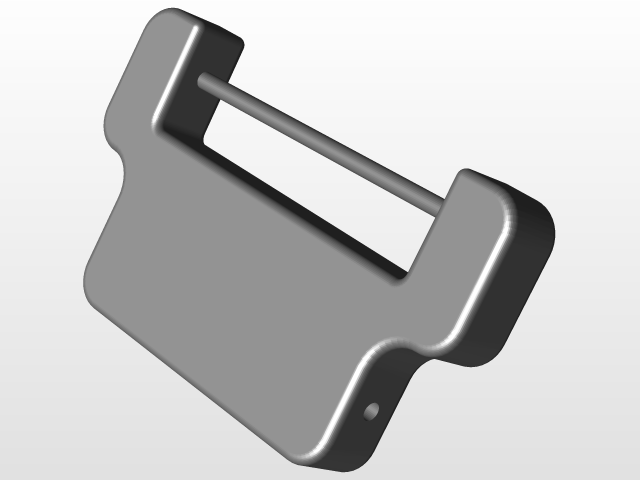

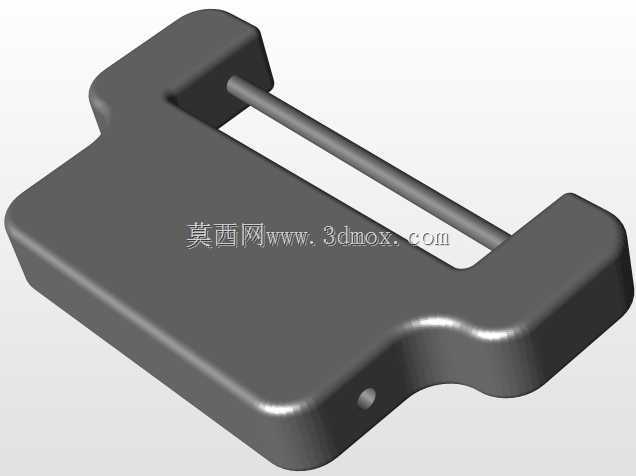

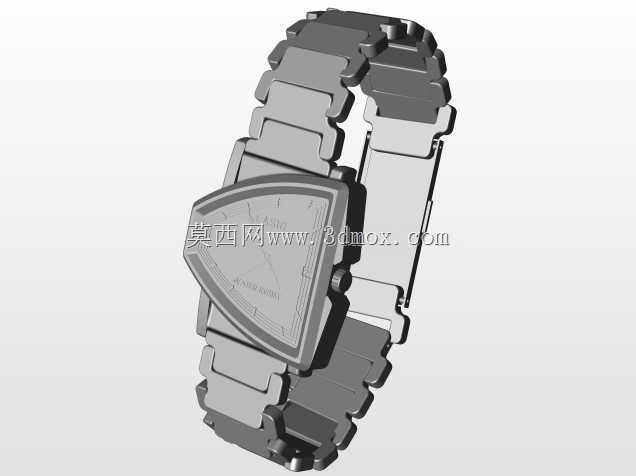

表带采用金属链节式结构，每一节都包含外侧链片、中间连接件和销轴位置。链节之间不能只做成外观贴合，必须留出转动间隙，否则在手腕弯曲状态下会出现硬干涉。首节与表耳连接的位置最关键，表耳间距、销轴孔中心距和链节宽度要统一，销轴装入后既要能转动，又不能有明显窜动。表扣区域按常见折叠扣逻辑预留扣面、压片和连接耳，虽然展示图主要呈现正面，但背面的厚度过渡同样影响佩戴舒适度。

从尺寸边界看，表壳横向最宽处集中在三角轮廓中部，纵向长度向12点和6点延伸，钢带宽度随表耳位置收束。设计时需要控制表壳总厚，玻璃、表盘、机芯和底盖逐层叠加后，如果中壳侧壁没有做减薄，整体会显得过厚。钢带节片的圆角、侧面抛光面和拉丝面在模型中通过分区面表达，便于后续渲染区分金属质感。

这类模型在结构评审中通常会检查三处：一是指针旋转扫过的区域不碰玻璃和内罩，二是表冠操作行程不被表耳阻挡，三是表带弯折到最小曲率时链节不互相顶死。把这些边界处理清楚，模型不仅能用于外观展示，也能作为后续壳体拆件、表带工装和装配验证的基础。
