数码管GPS速度显示装置结构设计

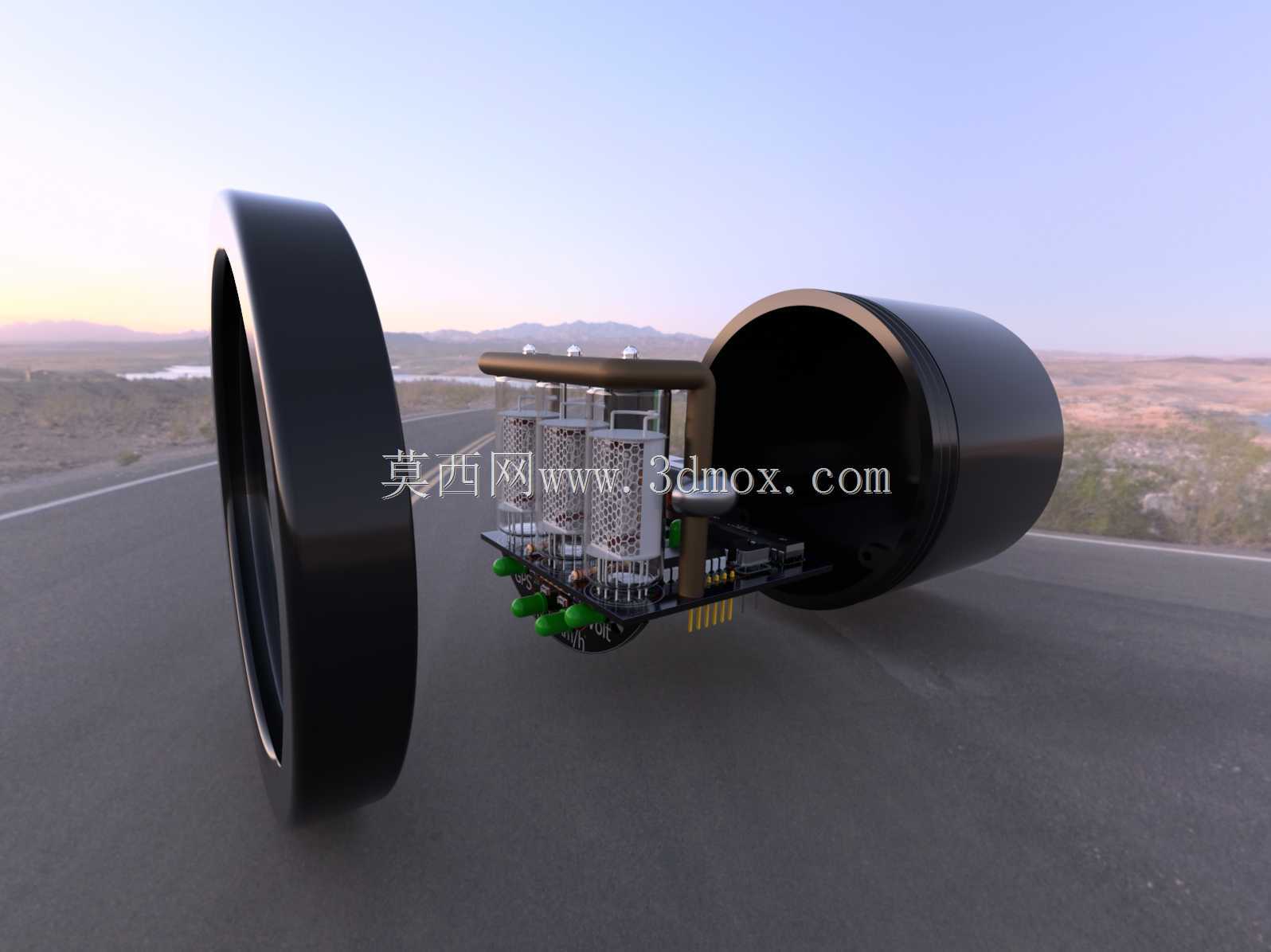

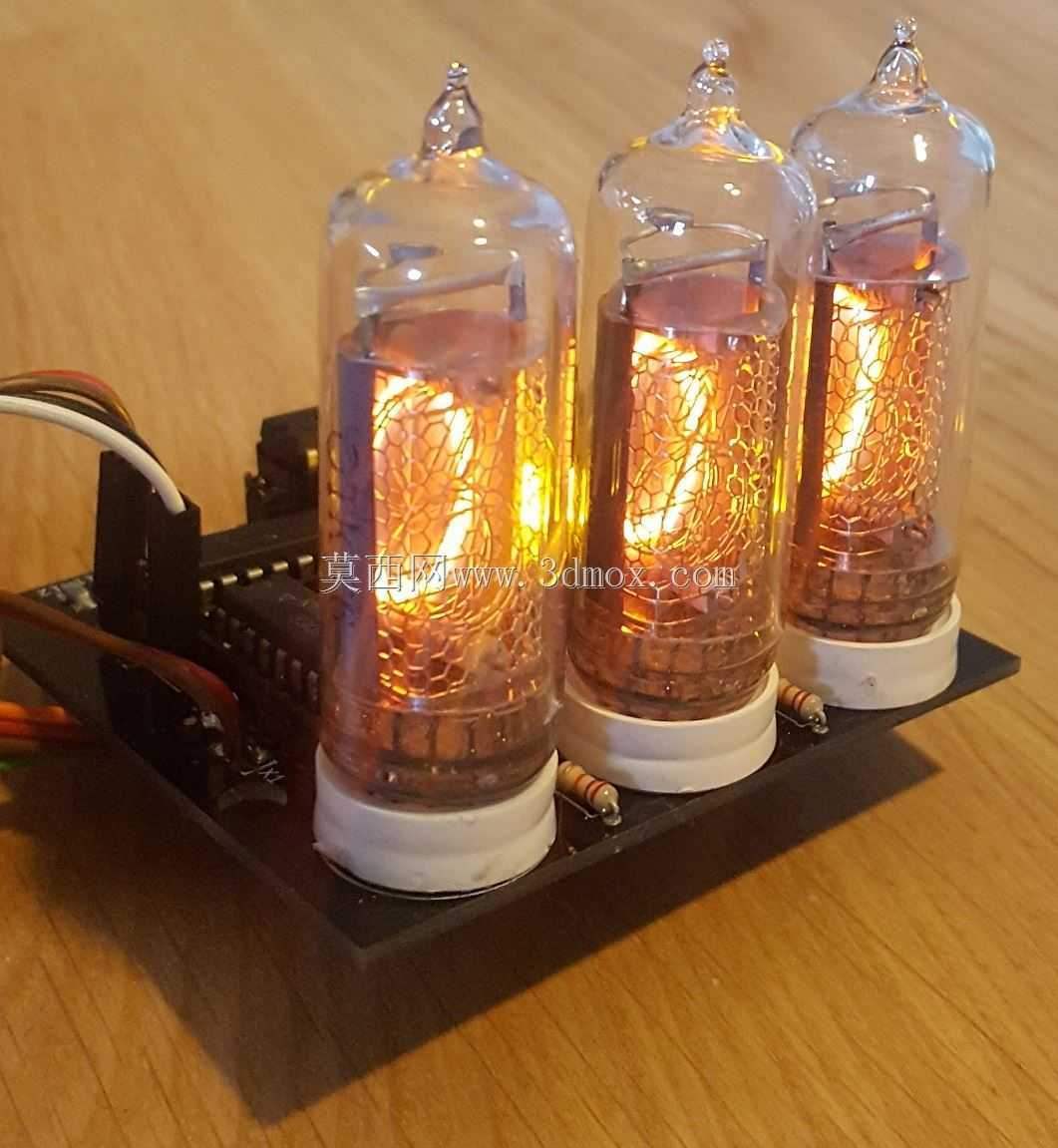

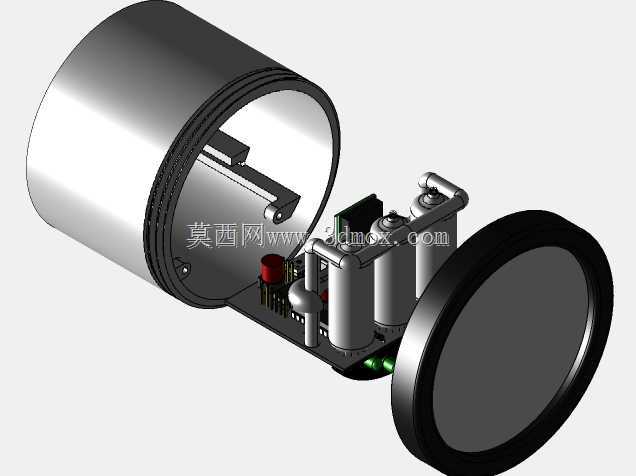

该装置以数码管作为速度信息的核心显示载体，整体采用圆筒式外壳与独立前端显示环的组合结构，内部集成高压电源模块、GPS模块、Duino控制套件、74HC595移位寄存器、K155驱动器件及数码管高压驱动电路，用于实时接收卫星定位信号并换算输出当前移动速度。从实际使用场景看，这类速度显示装置可嵌入车载仪表台、实验测试台架或移动设备舱内，为驾驶人员、测试人员提供直观的速度读数；其复古数码管显示方式也适用于改装仪表、工业状态看板和需要远距离读取数值的工位。结构设计上，圆筒主体承担内部PCB与电子元件的容纳和防护，前端独立圆环形成显示区域的视觉边界，同时为数码管阵列提供安装支撑。内部电路板按照信号流向分区布置：GPS接收模块靠近外壳开口或非金属区域，以降低金属屏蔽对卫星信号的影响；高压发生与驱动部分与主控电路保持间距，减少电源噪声对微弱定位信号的干扰；移位寄存器和驱动器件靠近数码管管脚布置，可缩短高压信号走线长度，降低线路寄生参数带来的显示抖动。安装边界方面，圆筒外径决定了面板开孔或嵌入式安装的最小空间，前端圆环直径大于筒体，能够在安装时形成轴向限位；筒体长度需要覆盖PCB、接插件和内部线束的总深度，并预留散热与检修余量。PCB固定孔应与筒体内部凸台或支架对应，避免元件贴壁过近造成短路；数码管阵列与前端透明保护面之间需保留适当间隙，防止振动接触。接线设计应将低压供电、GPS信号和高压驱动线分开走线，线束在筒内设置固定点，避免车辆或设备运行中晃动磨损。外壳可采用金属或硬质非金属材料，金属壳体有利于屏蔽外部电磁干扰，但需在GPS天线对应位置预留非金属窗口；若整体使用非金属壳体，则应加强内部绝缘隔离，尤其关注数码管高压驱动区域与外壳、固定件之间的爬电距离。该结构在建模时需要同时表达外观曲面、内部堆叠关系、PCB安装位置、元件高度限制和前后端装配关系，便于后续进行开孔尺寸校核、线束走向规划以及显示视角验证。
