磁吸式多联线缆套管收纳卷盘

在装配工位、维修现场或电子实验台，线缆、热缩管、编织网管等细长耗材常因随意堆放而打结、积灰或被踩踏。传统整箱取用方式不仅占用台面，还需反复翻找规格；而带中心轴的大型线架又难以快速拆装，更换料卷时效率偏低。该卷盘采用三部分组合结构，将侧板、绕线筒体与限位结构分离，打印完成后可直接卡合，无需额外紧固件。

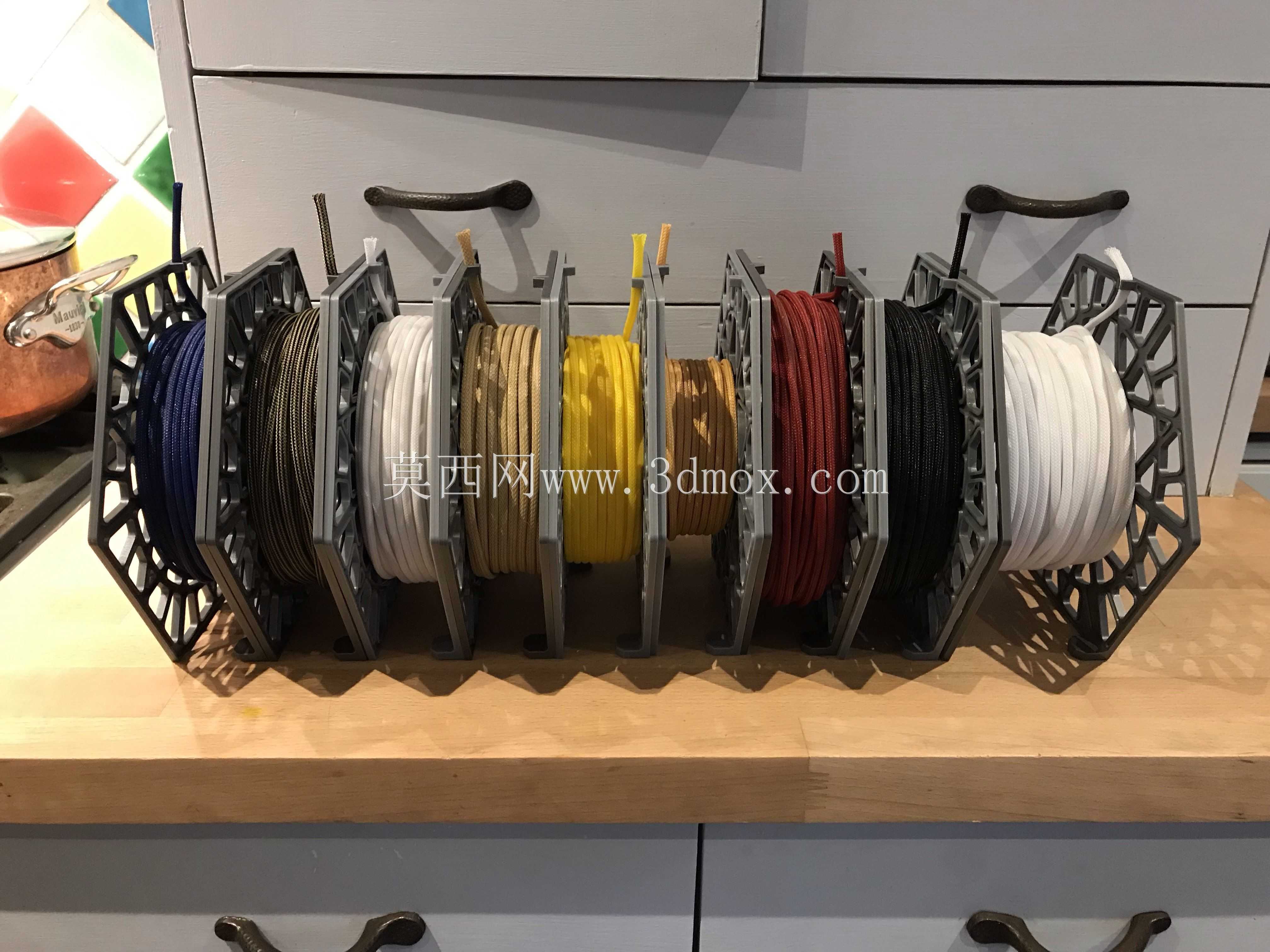

其核心设计在于侧片预留的插槽，可嵌入一对直径10毫米的圆形钕磁铁。借助磁力，卷盘能够吸附在钢板墙面、工具柜侧板或设备金属表面，像冰箱贴一样垂直布置，从而释放工作台面。多个卷盘并排悬挂时，可按颜色、线径或材料类型分区，取用者一眼识别规格，直接拉下所需长度剪切，剩余部分仍整齐卷绕。

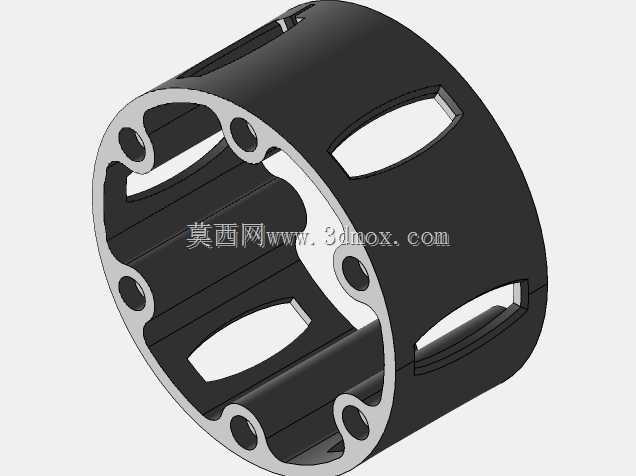

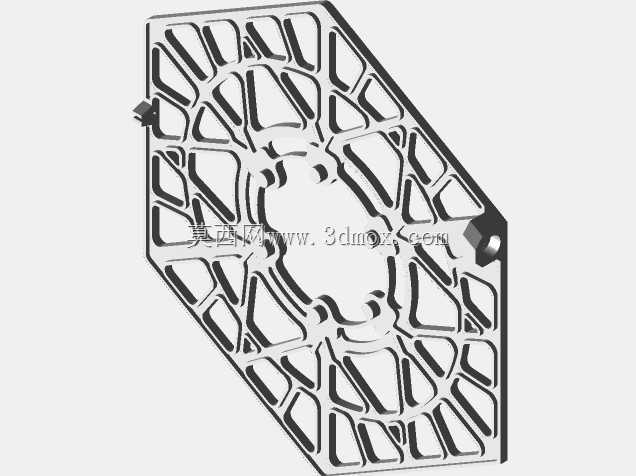

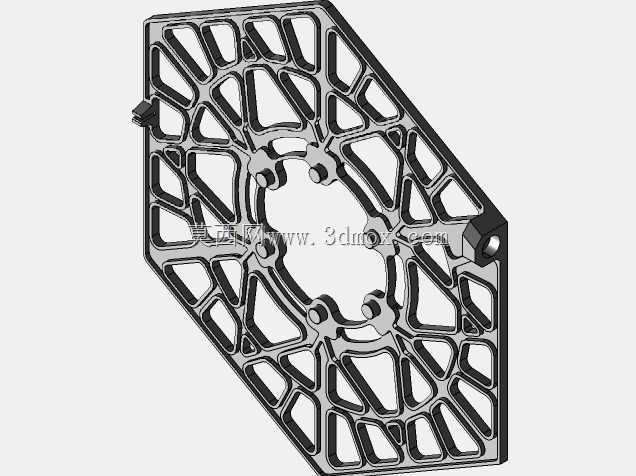

结构上，卷盘取消了贯穿式中心轴。相邻卷盘通过侧板上的定位结构相互支撑，既节省了长轴零件，也避免了轴端锁紧、间隙调整等装配问题。侧板采用镂空辐条形式，在保证侧向刚性的同时减轻自重，并能透过空隙观察内部剩余量。筒体表面并非光滑圆孔，而是带有适配展开与卷绕的轮廓，使套管在缠绕时不易松脱，抽拉时阻力适中。

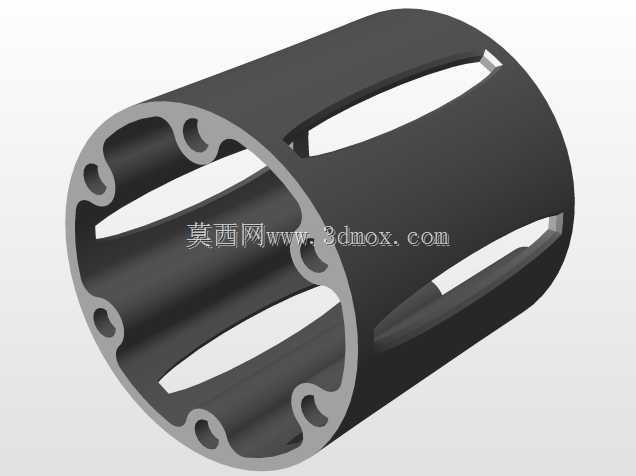

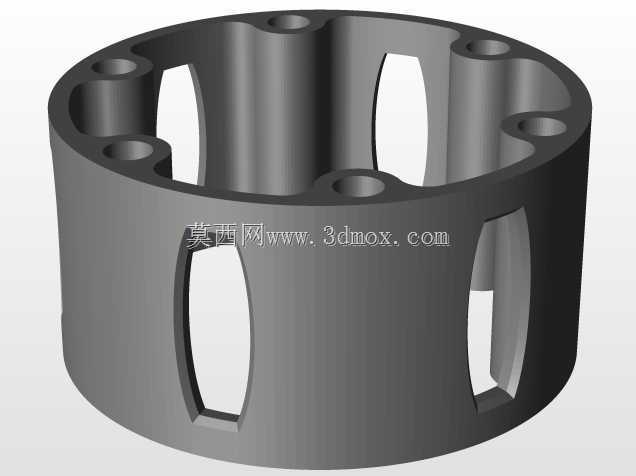

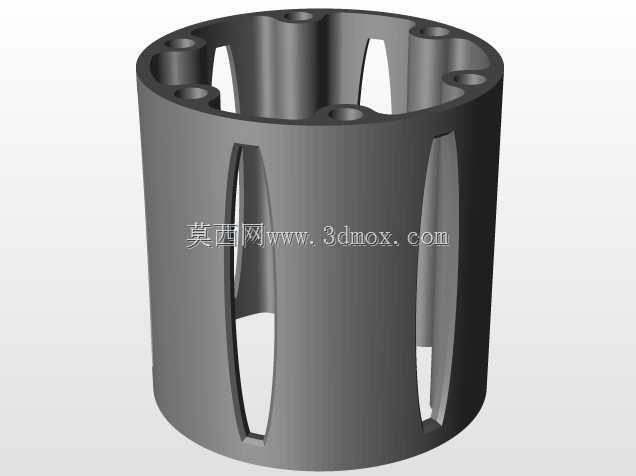

尺寸方面，模型提供40毫米和80毫米两种筒体高度，分别对应窄幅热缩管、细线束与较粗电缆套管、编织网套。侧板外径控制在常规桌面3D打印机成型范围内，单件可独立制作，损坏后只需替换对应部分。安装边界上，若采用墙面磁吸方案，需确保背板为导磁金属且厚度足以提供吸力；钢板表面应平整清洁，避免因漆层过厚或油污导致磁力下降。对于非磁性墙面，可先固定一块薄钢板作为挂条，再将卷盘吸附其上。

从使用流程看，操作者将套管一端卡入筒体缝隙，逐圈缠绕后放入两侧板之间，再把卷盘推向金属面板即可完成固定。抽拉时，磁力提供定位而不锁死，卷盘可在手中或原位转动；用完推回墙面，现场迅速恢复整洁。该结构同样适用于焊锡丝、扎带卷、柔性导管等盘状耗材，具有较强的工位适配性。
