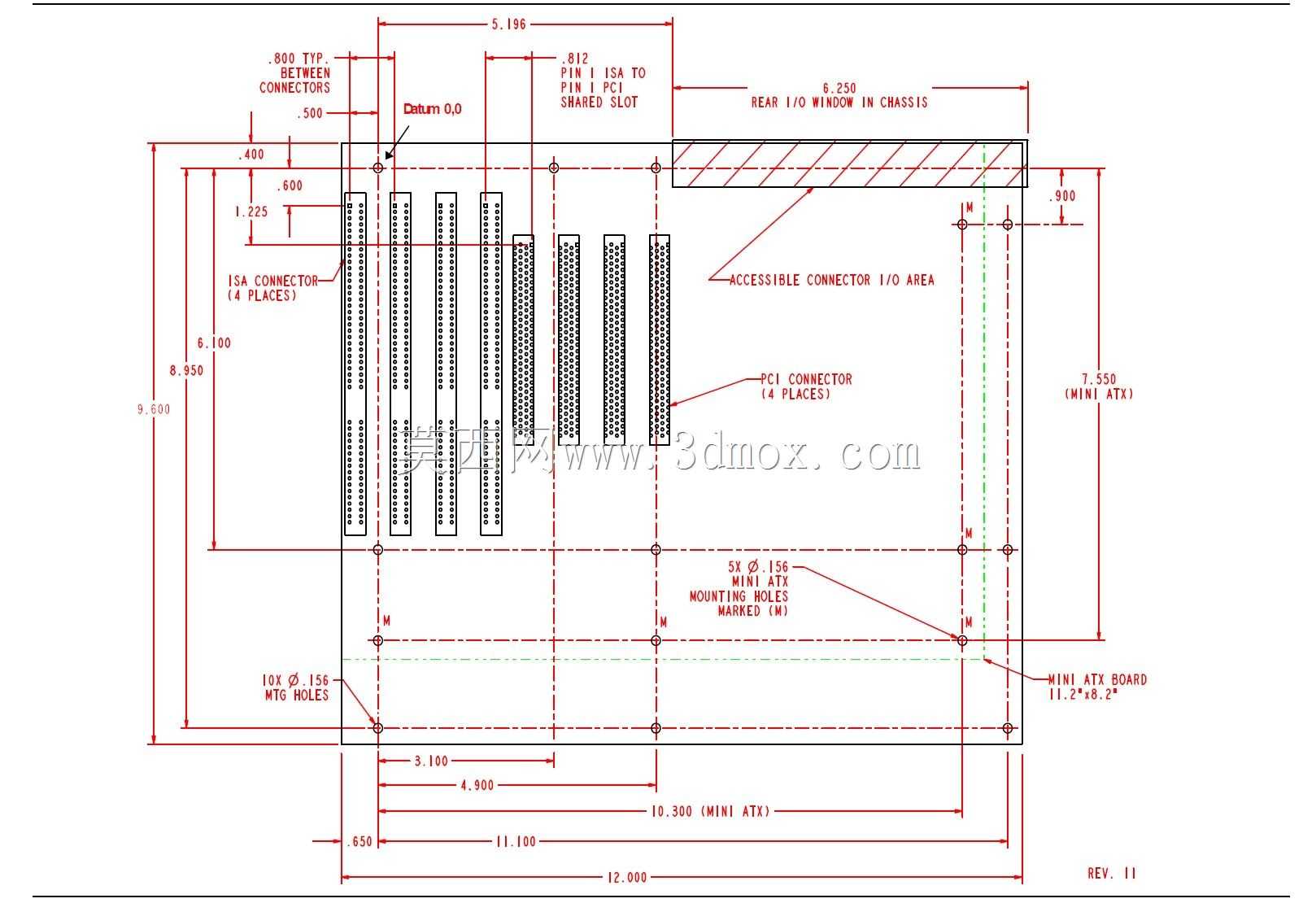

ATX2.01版电脑主板安装布局规范参考

　　在PC硬件结构设计、定制机箱开发、硬件改装的实际工程场景中，主板安装边界的统一规范是保障硬件兼容性、装配可靠性的核心基础，这套ATX2.01版本的布局参考，覆盖了常规ATX架构主板在机箱内安装的全部核心尺寸边界，能够为结构设计人员提供直接的尺寸校核依据，避免出现安装干涉、接口对位偏差、硬件兼容性不足等常见工程问题。从实际应用场景来看，不管是量产型台式机机箱的结构开发，还是定制化MOD机箱的个性化制作，亦或是工控类ATX架构设备的机箱结构设计，都需要严格遵循这套规范的尺寸要求，才能保证不同厂商生产的ATX主板能够顺利装入对应机箱，同时实现后部IO接口、扩展槽位、安装固定点的精准对位，减少后期装配阶段的修模、调整工作量。

　　从功能特性层面来看，这套布局规范明确划定了主板在机箱内的安装区域边界，其中后部IO挡板区域的尺寸公差、扩展插槽的排布间距、主板安装固定孔的坐标位置都做了明确的尺寸标注，同时预留了板载接口的可操作空间，保证用户在装机过程中能够顺利插拔各类线材、扩展卡，不会因为结构空间不足导致操作受阻。设计思路上，这套规范充分考虑了硬件装配的实际公差累积，在各个接口区域、板边位置都预留了合理的安全间隙，比如后部IO接口区域与机箱钣金的配合间隙、扩展槽位与机箱挡片的对位公差、安装孔位与机箱螺柱的位置偏差余量，都经过了长期的硬件装配验证，能够覆盖绝大多数量产主板的尺寸波动范围，避免因为个别主板的尺寸偏差导致无法安装的问题。外形尺寸与安装边界方面，

　　规范中标注了主板本体的长宽尺寸边界，明确了主板在机箱内的定位基准，以机箱后部IO开口的下边缘为尺寸原点，横向标注了各个安装孔位的水平坐标，纵向标注了不同扩展槽位、板边的垂直坐标，其中7个标准PCI扩展槽的排布间距统一，保证多显卡、扩展卡安装时不会出现槽位冲突；6个主板安装固定孔的位置完全对应标准ATX机箱的铜柱安装位，能够实现主板的平稳固定，避免主板因为受力不均出现变形；同时规范还划定了前部接线区域、SATA接口区域的操作空间范围，保证硬盘接线、前面板线材插拔时有足够的操作空间，不会和机箱内的硬盘架、走线槽产生干涉。在实际结构设计工作中，设计人员可以直接参考这套标注的尺寸，进行机箱内部的结构分区，

　　比如在主板安装区域外侧预留足够的背板走线空间，在扩展槽位对应位置设计标准的挡片安装结构，在安装孔位对应位置压铆对应的固定铜柱，同时根据规范划定的主板板边边界，合理布置机箱内的电源仓位、硬盘仓位、散热风道，避免其他硬件和主板本体产生装配干涉。对于硬件改装爱好者来说，这套规范也能为定制机箱开孔、自制主板固定支架提供准确的尺寸依据，不需要反复测量不同主板的尺寸，就能做出兼容性良好的定制结构，大幅降低改装过程中的尺寸测量误差，减少试错成本。另外规范中还标注了mini-ATX主板的对应安装边界，能够兼容更小尺寸的同架构主板安装，提升了结构设计的兼容性覆盖范围，在同一套机箱结构中，只需要调整对应位置的固定铜柱，就可以实现不同尺寸ATX架构主板的安装适配，不需要重新设计整体机箱结构，有效降低产品开发的成本，缩短开发周期。在散热结构设计层面，参考这套规范的主板高度边界，可以合理设计CPU散热器的限高尺寸，避免散热器和机箱侧盖产生干涉，同时根据主板上内存插槽、供电模块的位置，合理布置进风风道的位置，保证散热气流能够覆盖主要发热区域，提升整机的散热效率。
