KNIPEX剥线器壁挂式安装固定支架

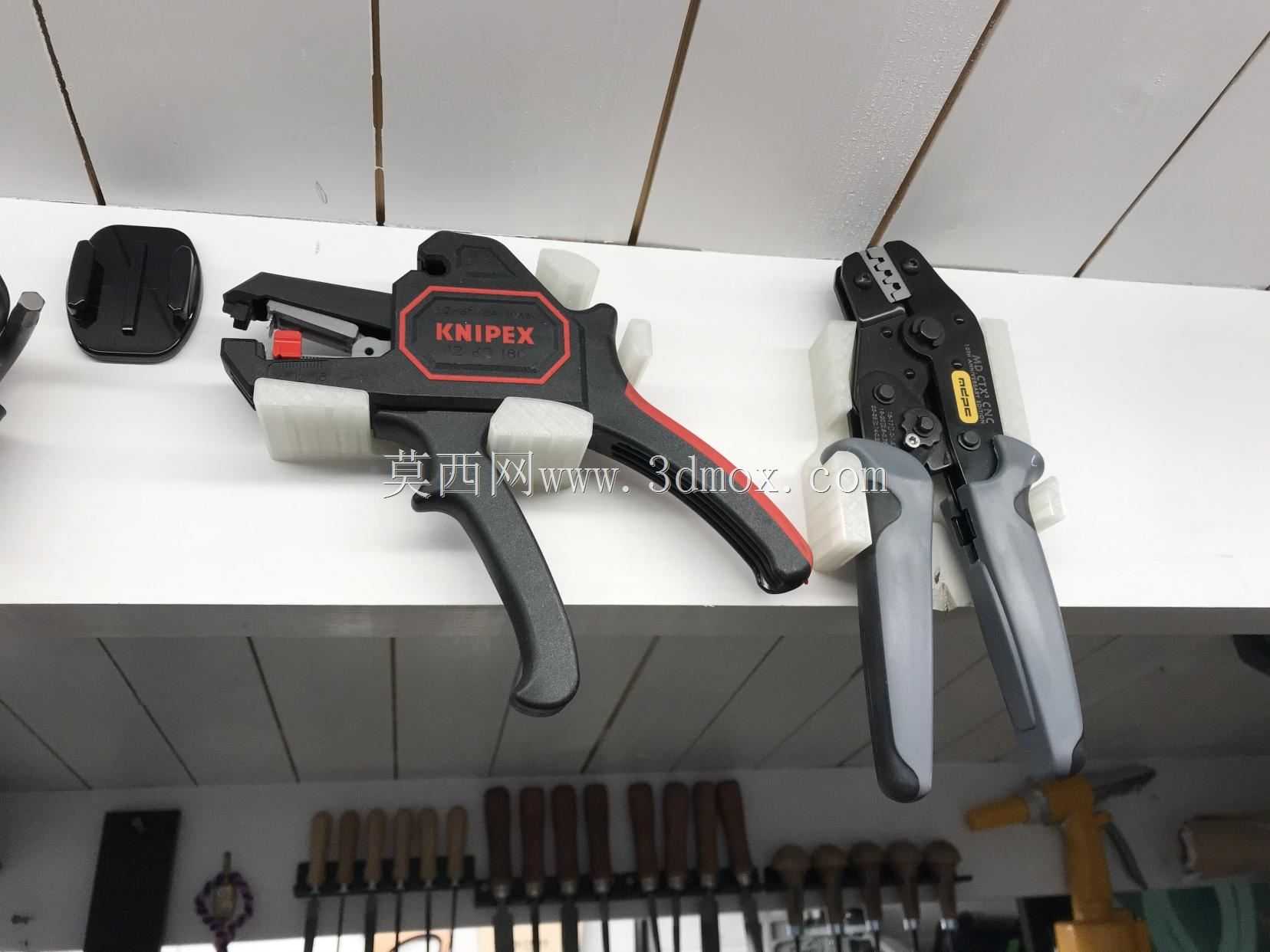

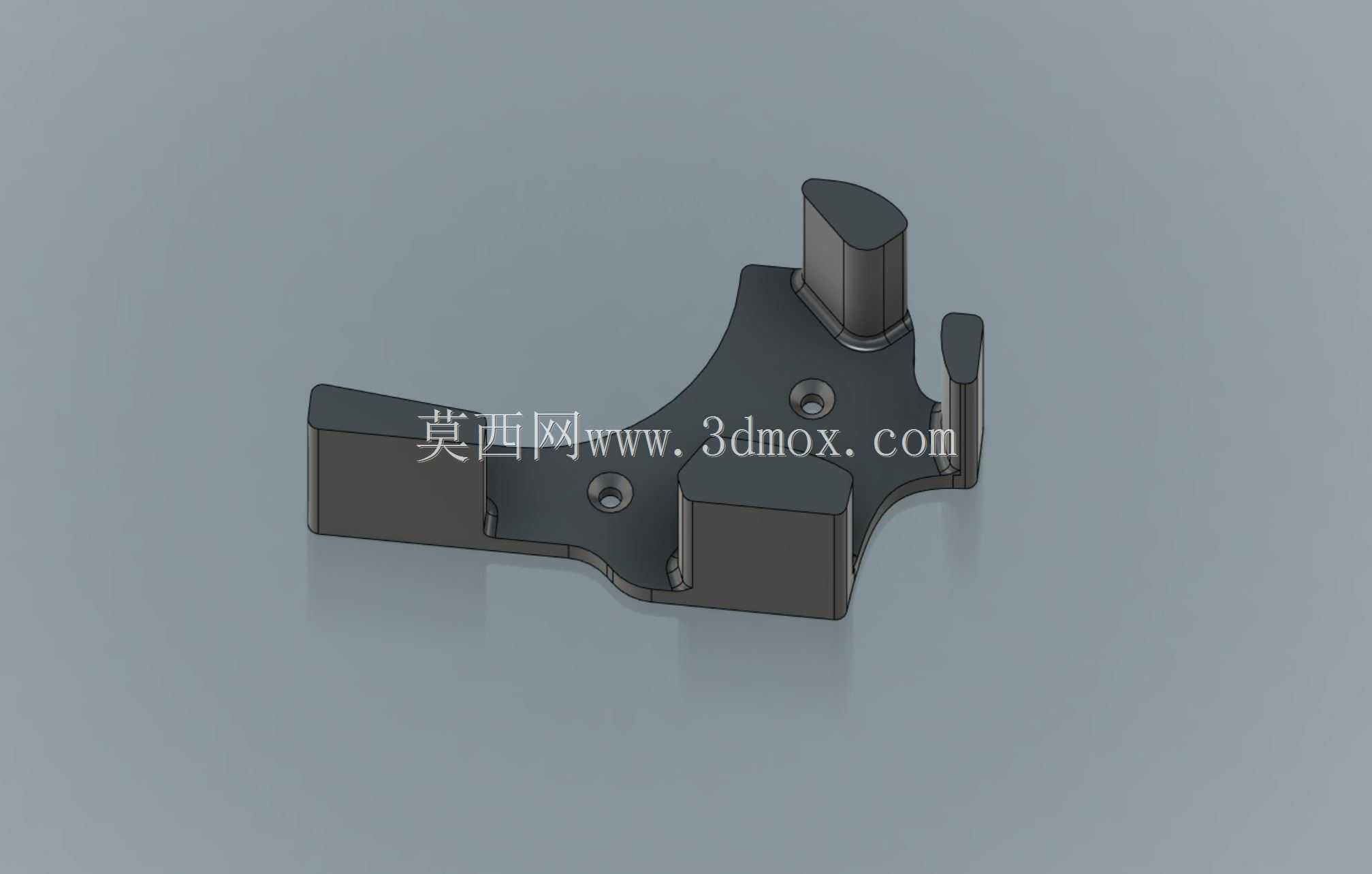

　　在电子装配、电气布线、设备维保类车间的工位布局中，手持剥线工具的随手取放一直是影响工位整洁度与操作效率的细节痛点，常规的工具平铺摆放会占用宝贵的操作台平面空间，随意丢放又容易导致工具磕碰、刃口损伤，甚至在操作间隙滑落造成安全隐患，这款针对KNIPEX 12 62 180型号自动绝缘剥线器设计的壁挂式安装支架，正是为解决这类工位工具收纳问题开发的适配结构。从实际使用场景出发，该支架的安装边界充分考虑了车间常见的垂直安装面条件，无论是工位旁的环氧树脂工作台侧壁、墙面木质工具挂板，还是金属型材框架立面，都能通过支架本体上预留的两个沉头安装孔完成固定，安装孔位的间距经过匹配测算，适配市面常用的M4、M5规格自攻螺丝或机牙螺丝，

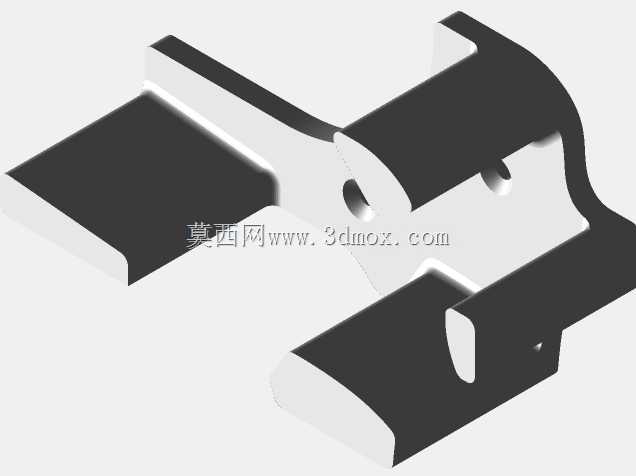

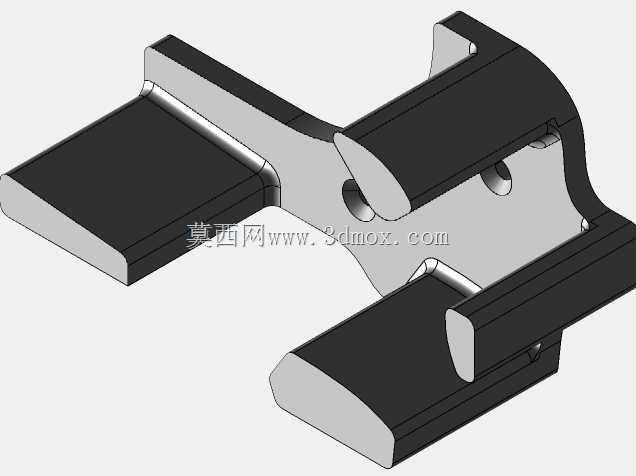

　　沉头结构设计可以保证螺丝安装完成后端面不突出支架平面，避免取放工具时螺丝头部刮擦工具外壳或者划伤操作人员手部。支架的整体轮廓完全贴合对应型号剥线器的握持段外形，三个定位挡边分别对应剥线器的三个受力支撑点：靠近剥线口端的低位挡边承托工具的头部重量，防止工具前倾滑落；中部两侧的高低位挡边分别卡住工具握持段的两个侧凸结构，限制工具左右方向的窜动；尾部的高位挡边则贴合工具的尾端轮廓，避免取放相邻工具时误碰导致该剥线器从支架中脱出，整个定位结构不需要额外的卡扣或者绑带辅助，只需要将剥线器顺着挡边导向竖直放入即可完成固定，取放时单手握持工具即可完成操作，不需要额外解锁动作，完全匹配一线操作人员单手取放工具的操作习惯。

　　考虑到一线车间的自制加工需求，该支架的整体结构做了面向3D打印工艺的优化，所有壁厚均设置为2.5mm以上的均匀厚度，不存在小于1mm的薄壁结构或者悬空角度大于45度的无支撑面，打印时不需要额外设计复杂的支撑结构，采用常规的PLA、PETG等常见3D打印材料即可完成制作，成型后不需要二次打磨或者装配，直接可以投入使用。支架的底部预留了微小的排屑间隙，日常使用中落入支架的导线皮碎屑、灰尘可以通过间隙自然掉落，不会在支架内部堆积造成卡滞，日常清洁只需要用毛刷在表面轻扫即可完成维护。从功能适配性来看，该支架除了固定对应型号的剥线器之外，也可以作为同尺寸手持工具的通用壁挂固定座使用，只要工具的握持段轮廓尺寸与支架的定位型腔匹配，

　　都可以采用同款支架完成壁挂收纳，帮助车间在规划工具挂板时统一收纳结构的视觉风格，减少不同规格支架的种类储备。在安装尺寸的边界设定上，支架整体突出安装面的高度控制在40mm以内，不会因为突出尺寸过大导致操作人员在工位移动时发生磕碰，支架的边缘全部做了R1.5以上的圆角处理，不存在尖锐的直角棱边，即使人员意外碰到支架边缘也不会造成划伤。整个结构的受力分布经过合理优化，安装完成后单支架可以承受至少2kg的垂直载荷，完全满足单把剥线器的承重需求，长期使用不会出现挡边变形或者支架断裂的问题，适配车间高频次工具取放的使用强度。
