教学用轮式机械臂小车结构设计

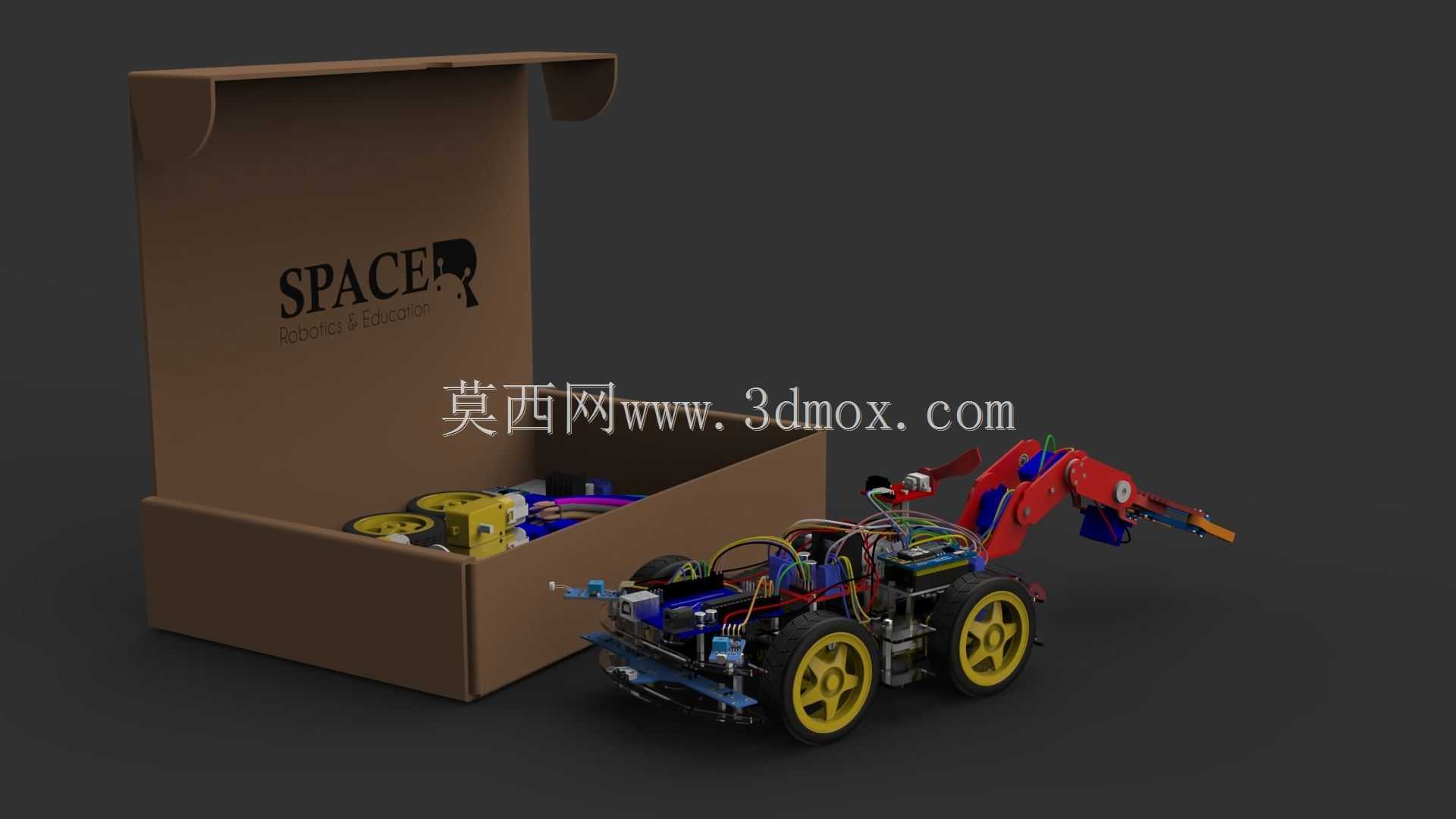

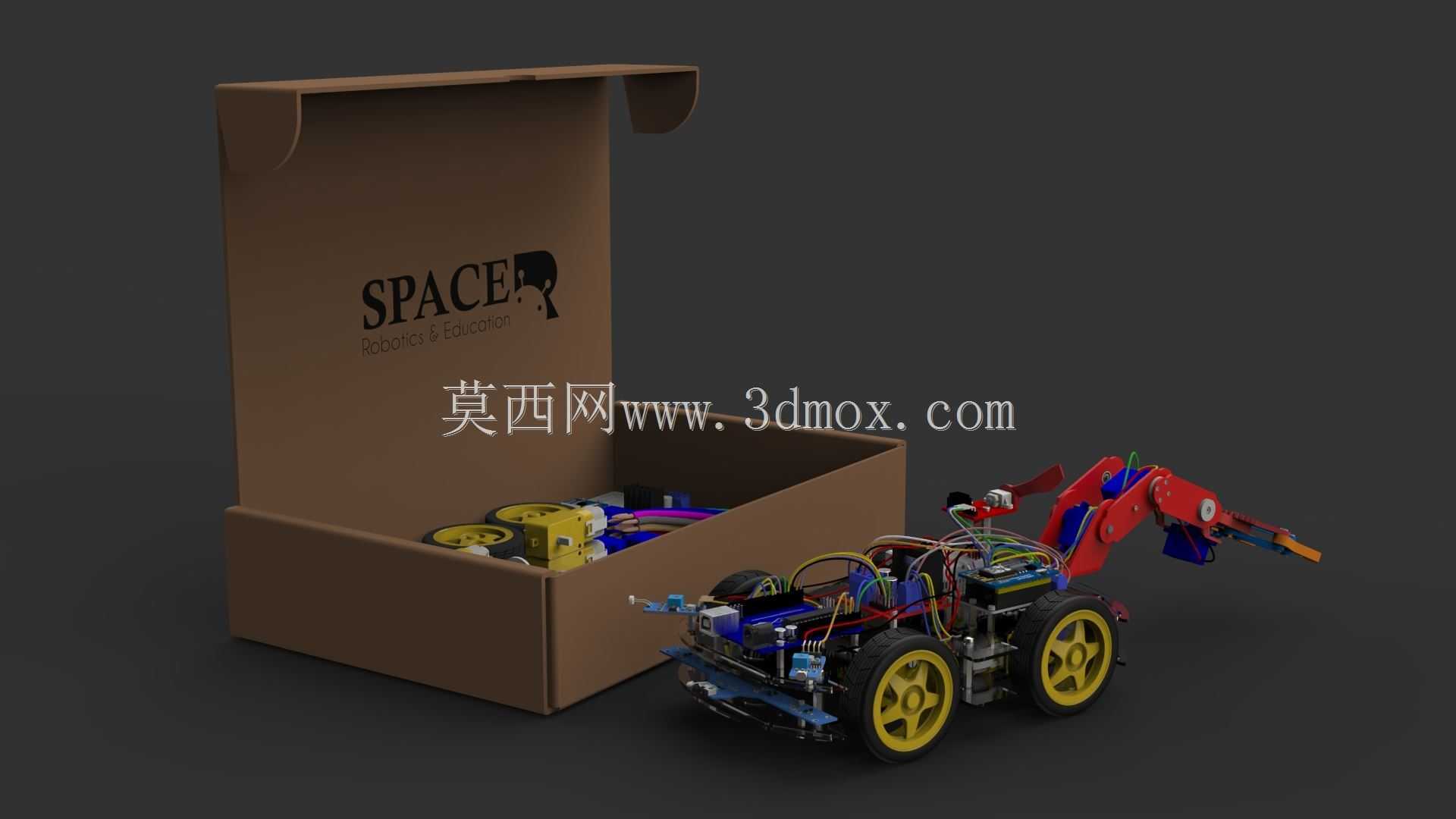

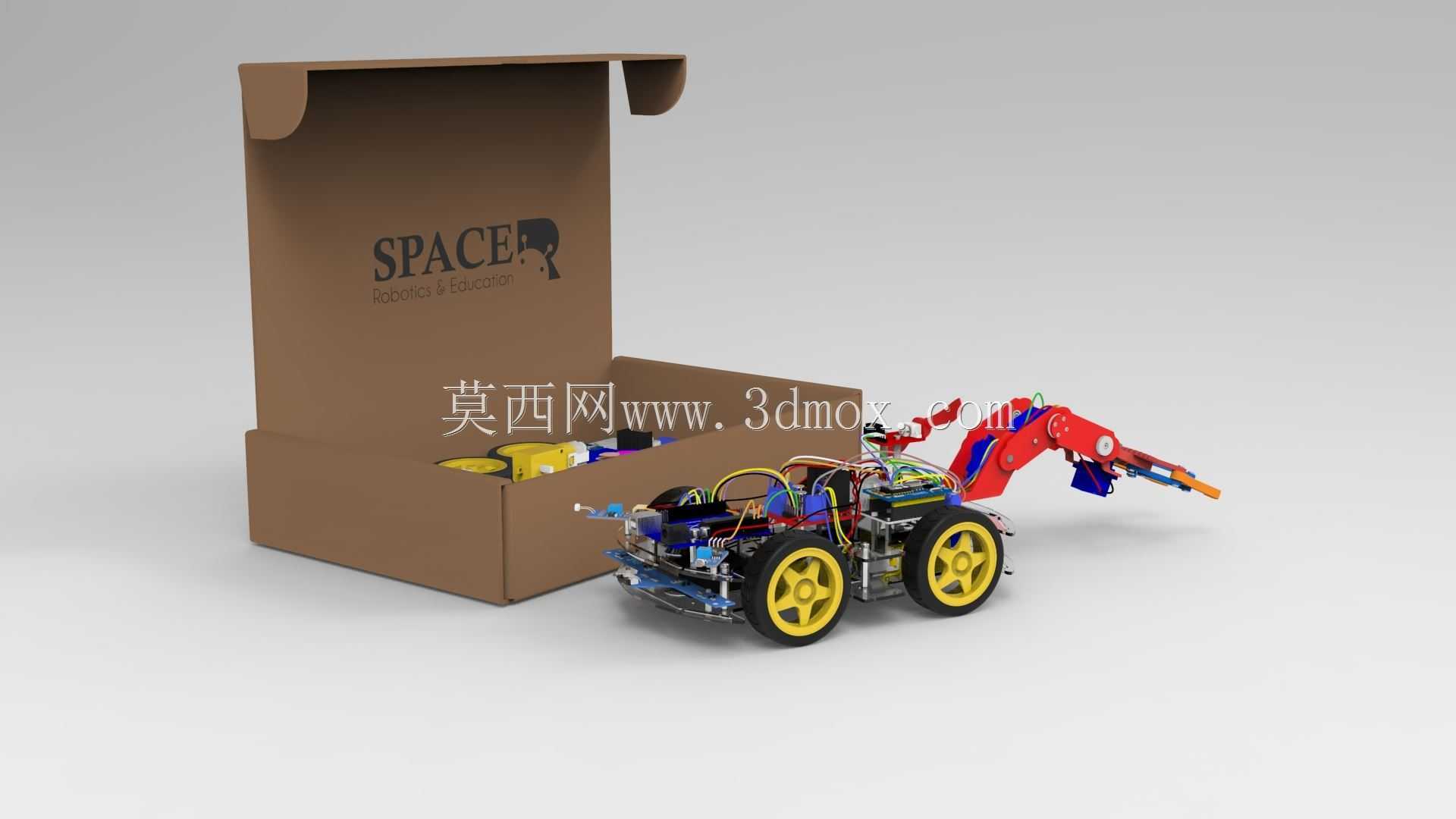

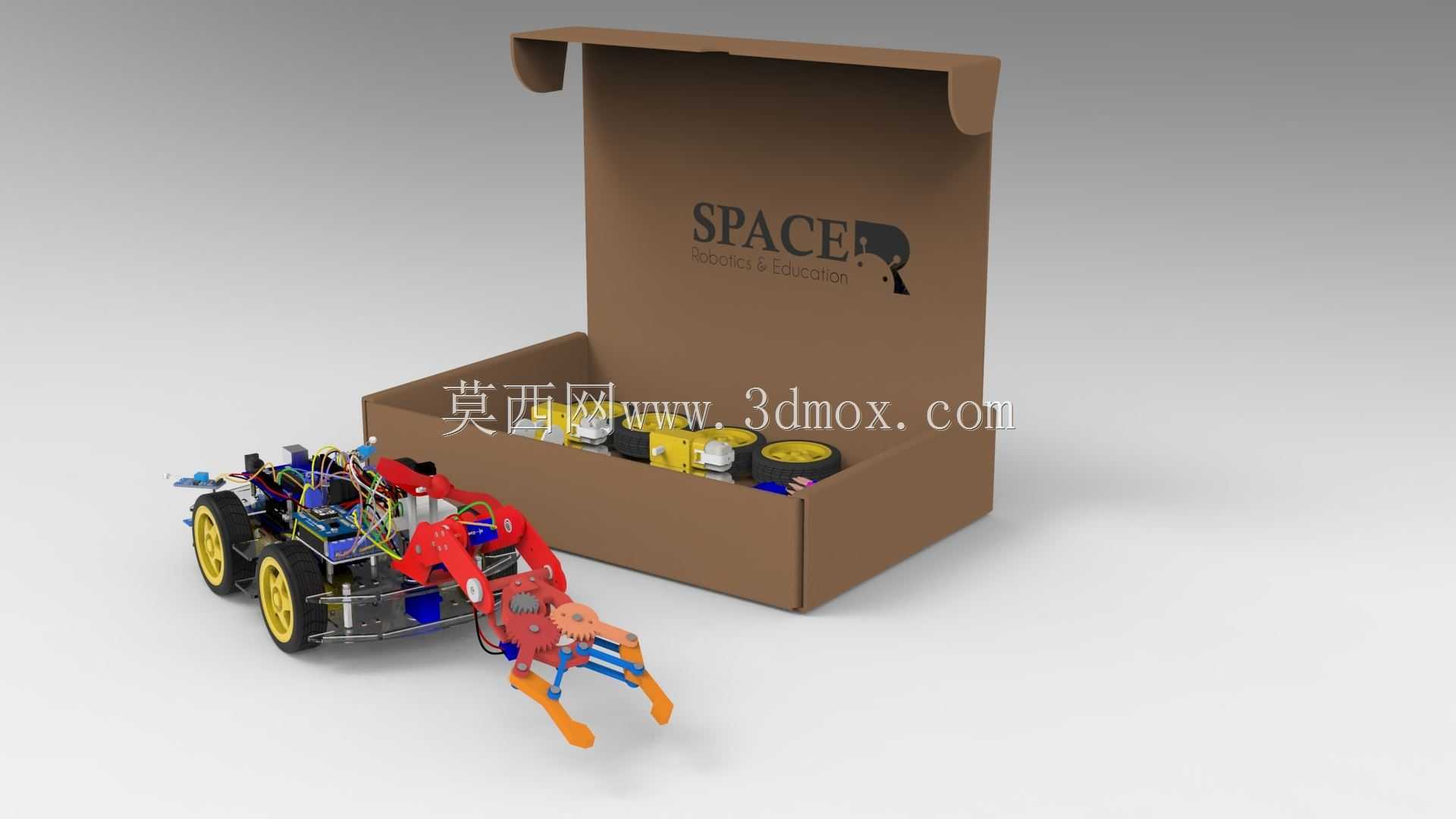

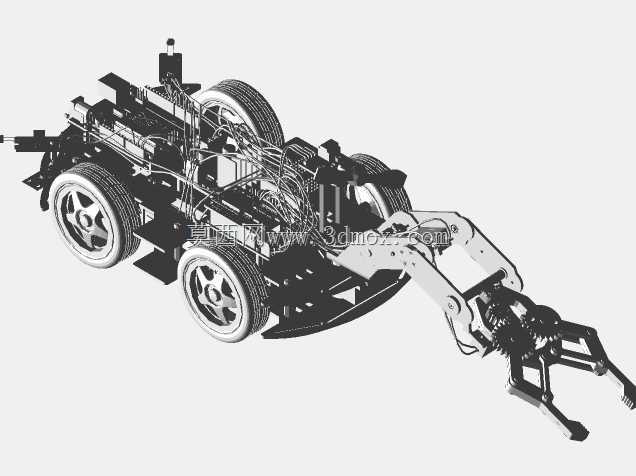

这套轮式机械臂小车的结构建模，核心服务于工程教学场景，把移动底盘、多自由度机械臂、电气布线三个模块整合在同一可拆装载体上，方便学习者从零件层级理解机电系统的装配逻辑。模型里所有零件均按实物比例还原，连底盘上的接线线束走向都做了精确绘制，不是简化的示意模型，能直接用于装配演示、结构干涉检查和教学课件制作。

从实际用途看，它主要面向高校工程训练中心、职业院校机电一体化课程以及青少年科创教育。学习者可以通过拆解模型，观察轮式底盘的动力传递路径、机械臂关节的连接方式，以及线束如何在运动部件间合理排布，避免机械臂转动时拉扯导线。相比纯理论讲解，这种完整的三维结构能让学习者快速建立空间装配概念，也能为后续实物搭建提供尺寸参考。

功能特性上，移动底盘采用四轮布局，其中两轮作为主动轮提供动力，另外两轮起支撑作用，保证小车在平整台面行驶时的稳定性；底盘上方搭载的多关节机械臂，末端可更换夹爪等执行器，能完成简单的抓取、搬运动作。模型里的电气元件安装位、机械臂关节转轴、车轮固定座等细节都完整保留，既可以单独拆分每个零件查看结构，也能模拟整机运动时的部件位置关系，排查机械臂活动范围内是否会与底盘、线束发生碰撞。

设计思路围绕教学可拆解性展开，没有采用一体化密封结构，而是把每个零件的装配关系清晰呈现：车轮通过轴件与底盘支架连接，机械臂底座固定在底盘预设的安装平台上，线束沿底盘边缘和机械臂臂身的走线槽布置，既符合实际装配工艺，也方便教学时逐层拆解讲解。整体尺寸适配常规教学实验台，底盘宽度和长度都控制在桌面可容纳的范围，机械臂完全展开后的高度也不会超出普通实验室的操作空间，安装边界清晰，不需要额外预留过大的活动区域。

在结构设计细节上，主动轮的轮毂造型、轮胎的防滑纹理、机械臂臂身的加强筋都做了还原，这些细节不仅让模型更贴近实物，也能帮助学习者理解零件结构对设备性能的影响——比如轮毂的镂空设计是为了减轻自重，臂身加强筋用于提升结构刚性，线束的固定卡扣则是为了防止运动过程中线缆移位。对于三维建模从业者来说，这套模型也可作为机电产品布线设计、小型移动机器人结构布局的参考案例，从中学习如何在有限空间内兼顾机械运动、电气安装和布线合理性。
