多规格啮合正齿轮传动组件结构

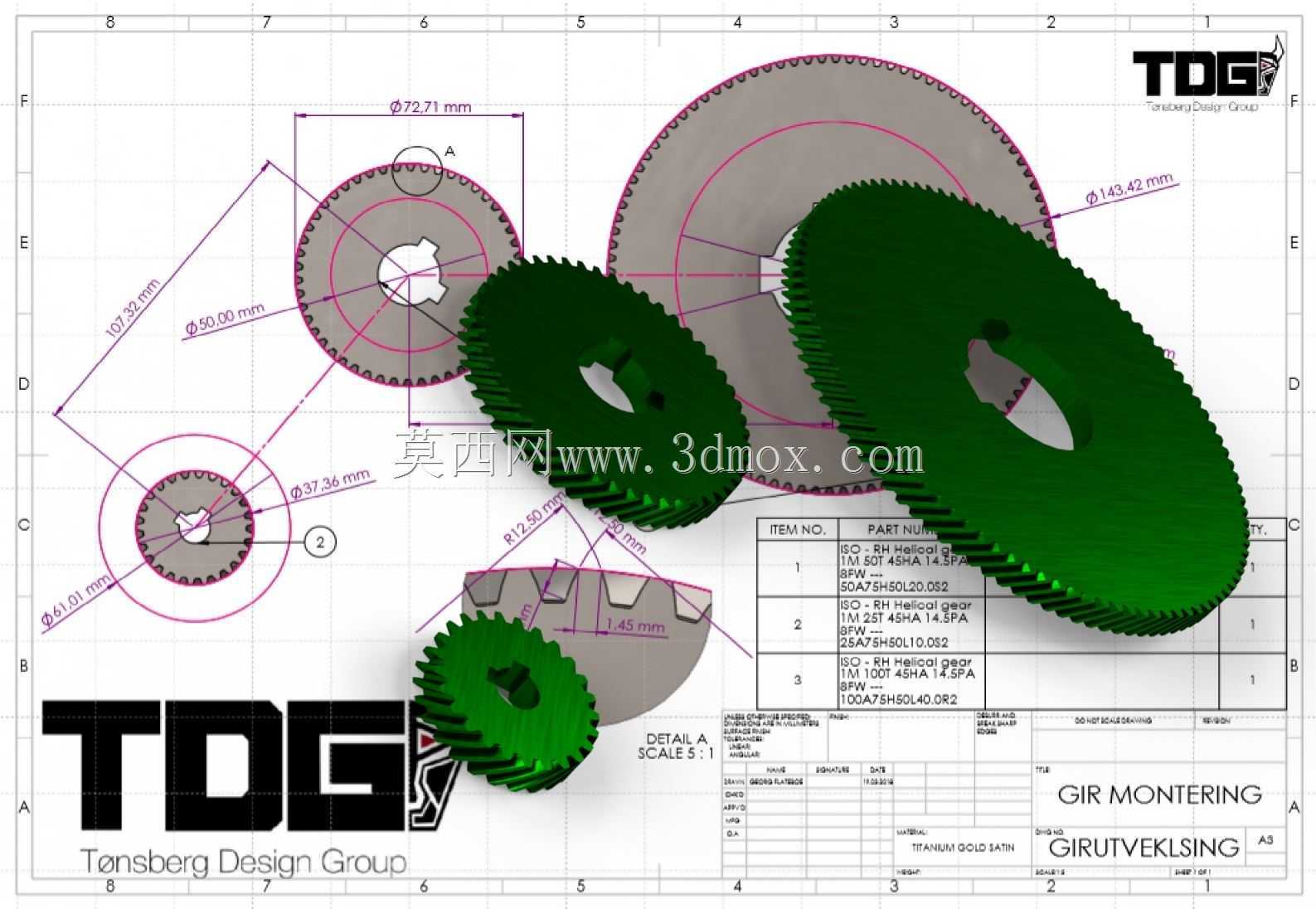

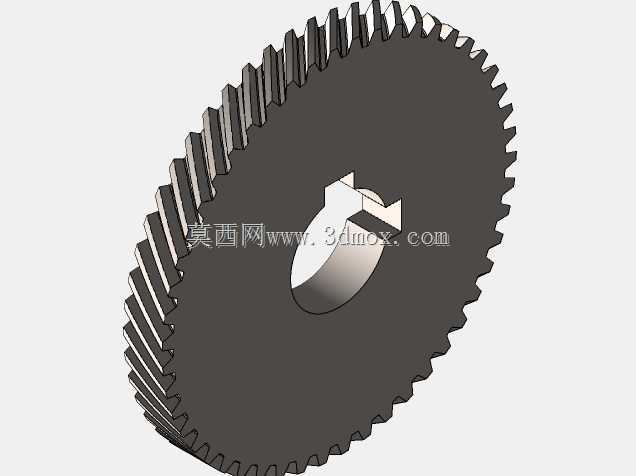

这套齿轮组件的设计初衷，是验证不同齿数、不同外径圆柱齿轮在定轴传动布局下的啮合匹配关系，整个组件没有集成箱体、轴系等外围部件，所有齿轮的基准孔、齿形参数、中心距约束都直接在工程图中明确标注，适合作为传动方案验证阶段的原理样件，也可以直接嵌入到小型轻工输送设备、桌面级工装夹具、教学演示台的动力传递链路中使用。从实际落地的场景来看，这类多齿轮串联的布局常出现在需要多级减速、同时压缩传动空间的设备里——比如小型物料分拣线的动力分配端，需要把单台电机的转速拆分到不同工位，又不能占用过多安装幅面，就可以通过不同齿数齿轮的搭配，在同一块安装板上实现多档传动比输出；还有工装夹具的手动进给机构，通过小齿轮带动大齿轮降低输入扭矩，操作人员只用很小的力就能完成工件锁紧，同时齿轮的啮合间隙可以控制在很小的范围，避免进给过程出现空行程。设计过程中首先确定的是各齿轮的安装中心距，图中标注的72.71mm、107.31mm等尺寸，是相邻两个齿轮分度圆相切后的实际中心距，所有齿轮的齿顶圆、分度圆、根圆都按照统一模数绘制，保证啮合时齿侧间隙均匀，不会出现卡滞或侧隙过大的问题。不同齿轮的中心孔做了差异化设计，部分齿轮采用D型孔或带键槽的圆孔，用来和不同规格的传动轴配合，防止传动过程中齿轮和轴发生相对转动；大尺寸齿轮的腹板做了减重处理，在不降低轮齿结构强度的前提下减少整体转动惯量，让启停过程更平稳。整个组件的安装边界由最外侧两个齿轮的外圆决定，最大齿顶圆尺寸为143.42mm，所有齿轮的投影都落在A3幅面的工程图范围内，安装时只需要按照标注的中心距位置加工对应的轴孔，不需要额外调整齿轮的轴向位置，所有轮齿的啮合宽度保持一致，动力传递时载荷可以均匀分布在整个齿面上。齿形部分采用标准渐开线设计，没有做变位修正，加工时可以直接用标准滚刀成型，不需要定制特殊刀具，小批量制作时成本更低；齿轮的端面没有设计额外的凸台或凹槽，既可以并排安装在同一平面内组成定轴轮系，也可以通过垫片调整轴向位置，错开部分齿轮实现空间交错的动力传递，适配不同设备的内部布局。在选型匹配时，可以直接根据图中标注的各齿轮分度圆尺寸，计算出每一级的传动比，再结合输入电机的转速和扭矩，核算整个轮系的输出参数，不需要重新测绘齿形；如果需要调整传动比，只需要替换对应位置的齿轮，保证相邻齿轮的模数一致、中心距匹配即可，其余安装结构不需要改动。
