桌面级FDM3D打印机铝型材支撑框架

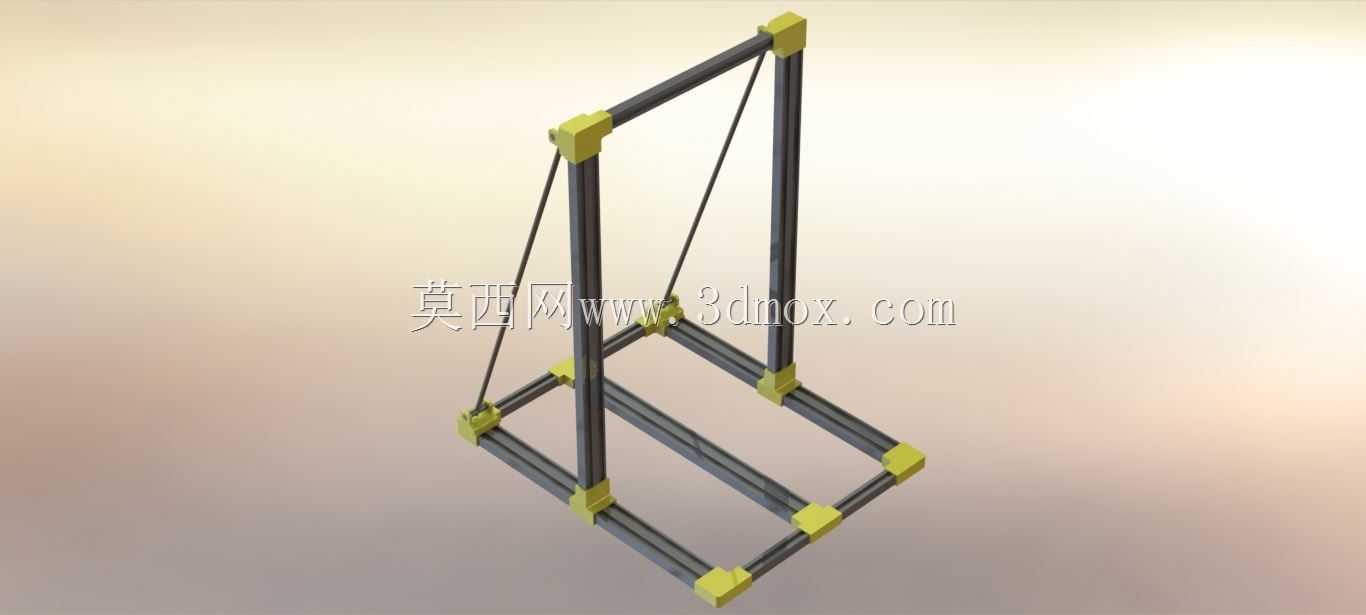

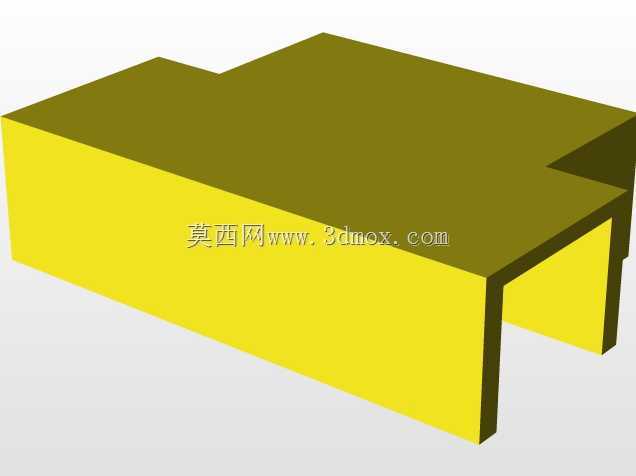

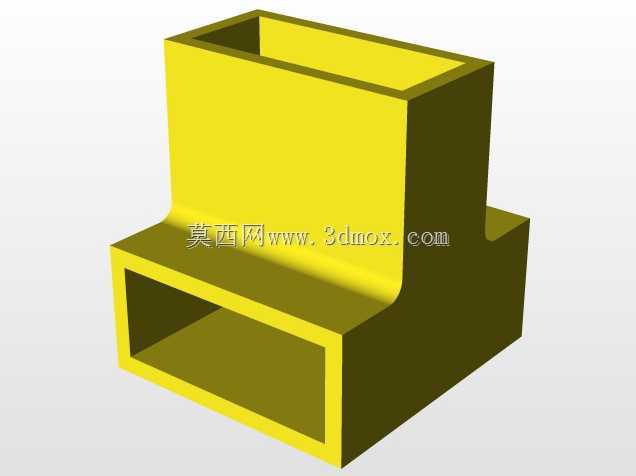

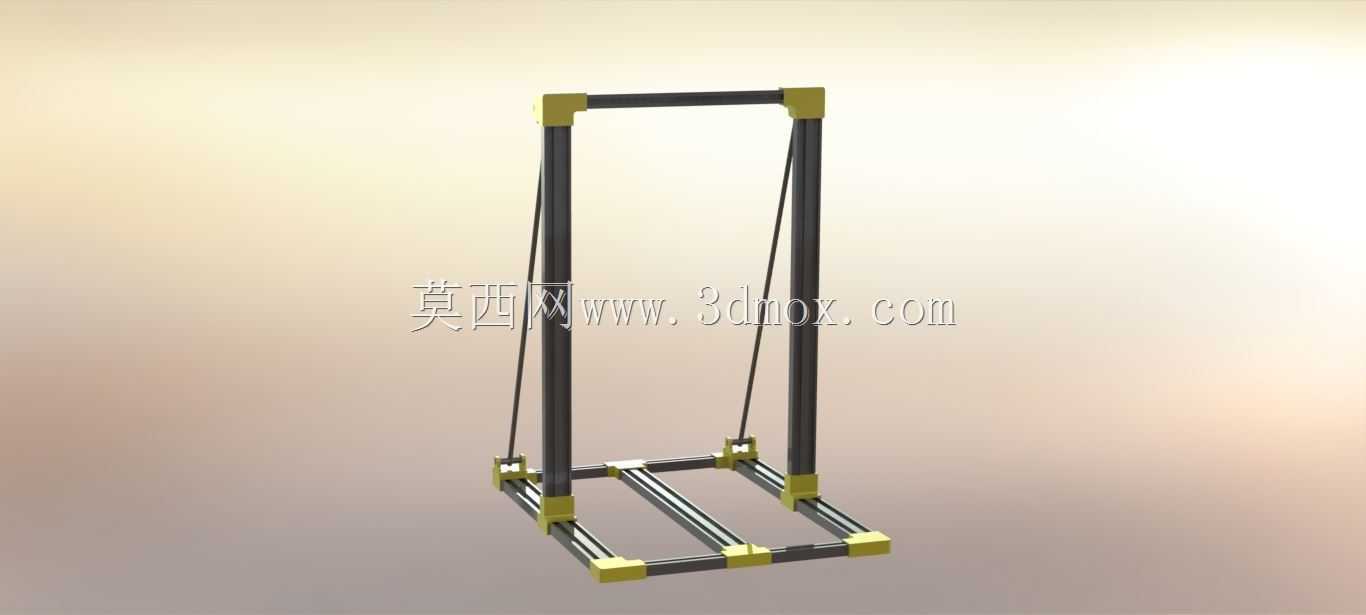

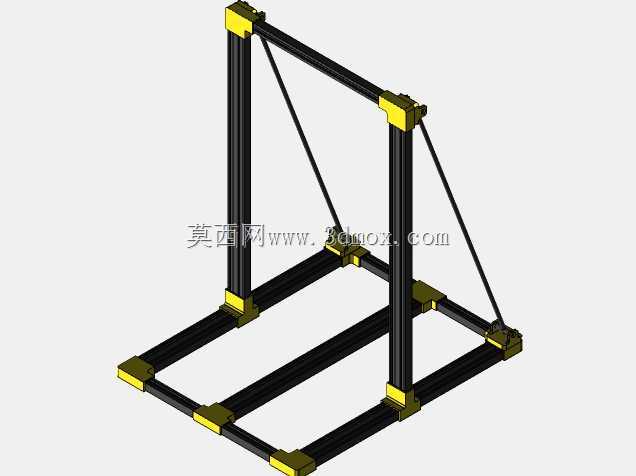

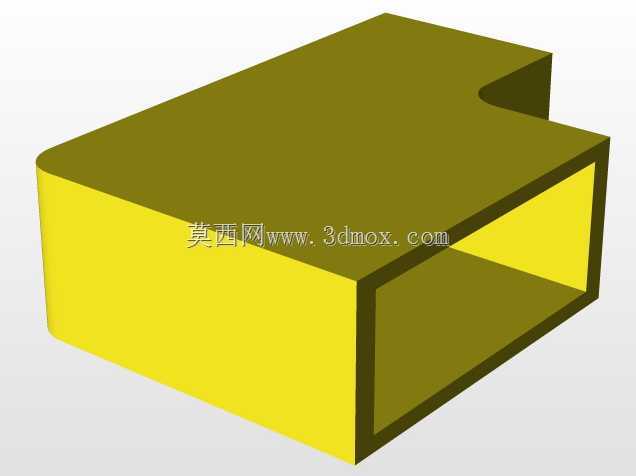

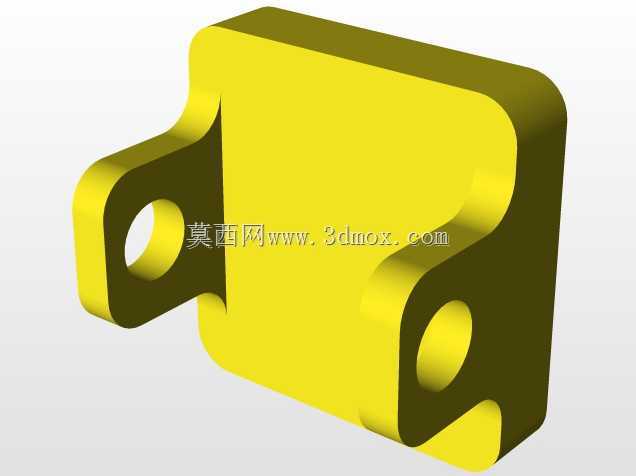

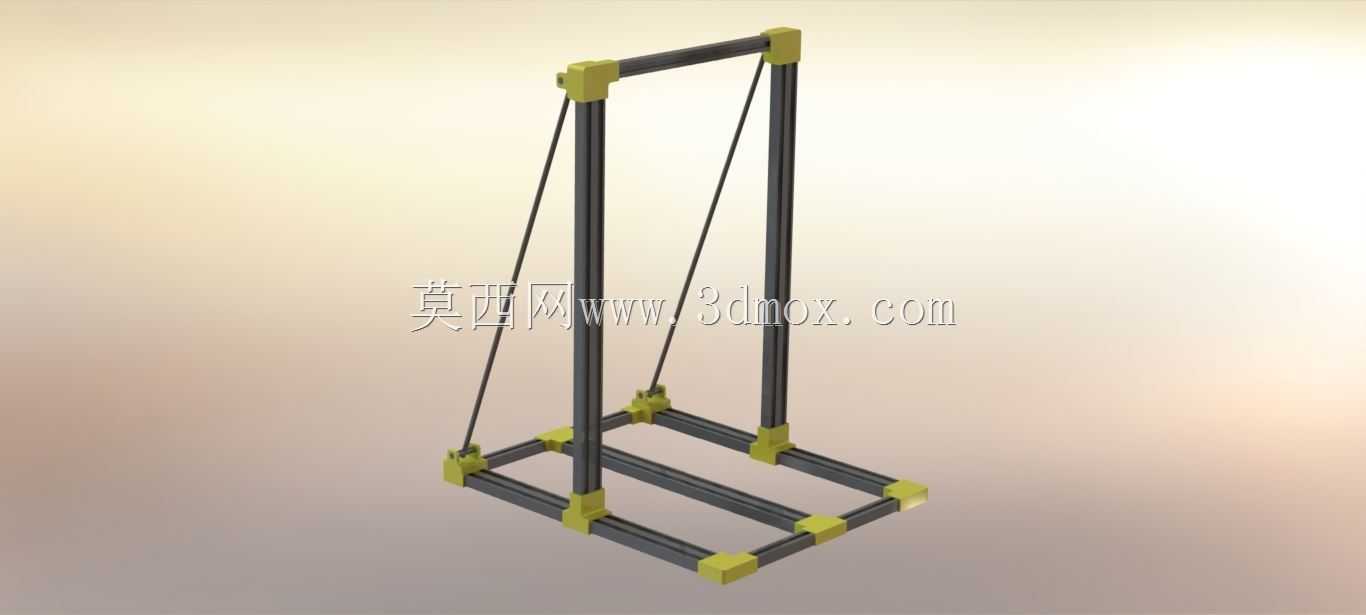

这套铝制框架是桌面级FDM熔融沉积成型设备的核心承载基体，整体采用立式龙门布局，底部为矩形铝型材拼接基座，两侧竖直布置两根长型材作为Z向运动的主支撑，顶部通过横向型材完成两侧立柱的刚性连接，所有型材交接位置均采用角码式连接件锁固，避免长期运行过程中框架出现形变偏移。从实际应用场景来看，这类框架多用于创客空间、小型产品研发工作室、教学实训场景，承担打印过程中所有运动部件的定位与载荷传递，既需要容纳X轴运动横梁、Z轴传动丝杆、打印平台、挤出机构等核心组件，也要为电控主板、电源、料架预留安装空间。设计阶段优先考量的是装配公差与运动同轴度：底部基座的型材拼接面必须保证平面度误差控制在极小范围，否则打印平台调平后会出现单侧偏移，直接影响首层附着效果；两侧竖直立柱的平行度需要严格管控，若立柱出现倾斜或间距偏差，X轴横梁上下运动时会出现卡顿，甚至导致传动丝杆出现偏心磨损。框架的型材选型兼顾轻量化与结构刚性，铝型材本身的槽道结构可以灵活调整各部件的安装位置，无需额外在型材表面打孔，装配人员可根据所选挤出机型号、热床尺寸灵活调整安装点位，适配不同的打印幅面需求。从安装边界来看，底部基座的型材向外延伸的段部可直接搭配减震脚垫放置在工作台面，无需额外做地基固定；框架整体的竖直高度预留了Z轴运动的全行程空间，顶部横梁与立柱顶端的连接位避开了同步带、丝杆的安装路径，不会出现运动干涉。框架的斜向加强筋设计进一步抵消了X轴高速往复运动带来的侧向晃动，在打印大尺寸薄壁工件时，能有效降低机架共振带来的表面振纹，提升成型件的尺寸精度。这类框架的结构设计没有多余的冗余部件，所有型材的长度、连接件的位置都围绕运动部件的运行路径做适配，既方便后期维护时拆解更换组件，也能控制整体设备的自重，方便在不同工位之间转移。
