桌面级FDM3D打印机可旋转线轴支架

该线轴支架主要面向桌面级FDM熔融沉积成型3D打印设备的耗材供给环节，解决打印过程中丝材盘转动卡滞、阻尼不均导致的送料打滑、断料、层纹异常等问题，可直接布置在打印机顶部框架、机身侧挂安装位或独立放置于设备旁的工作台面，适配常规1kg装PLA、ABS、PETG等1.75mm与3.0mm线径耗材盘，也可兼容部分小批量试产用0.5kg、2kg规格料盘。

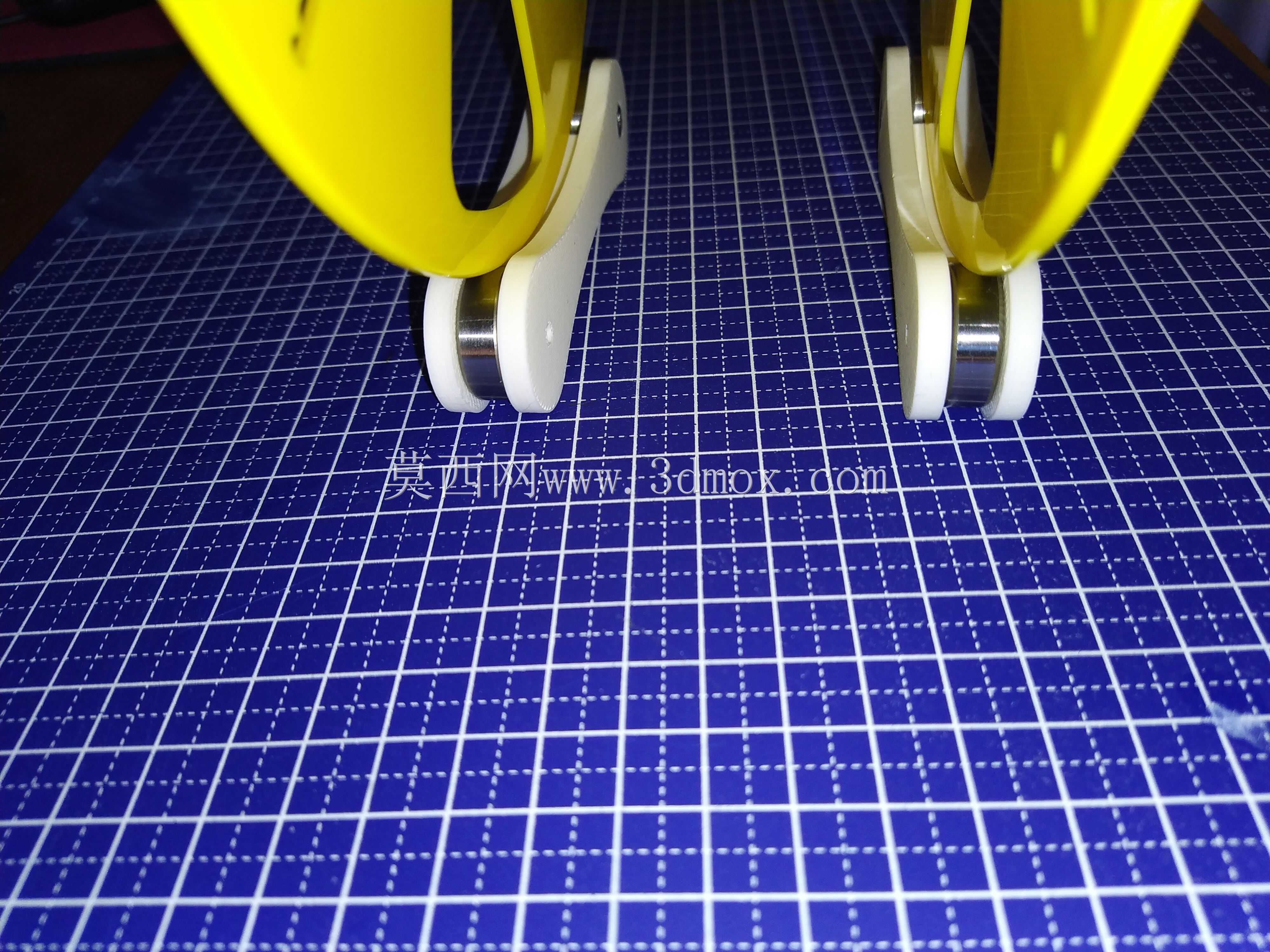

从实际打印工况来看，耗材盘转动阻力直接影响挤出机进料稳定性：若支架转轴阻尼过大，挤出机步进电机需持续输出更大扭矩拉扯丝材，长期运行会加剧挤出齿轮磨损，甚至出现电机失步造成欠挤出；若转动过于松旷，快速送料或回抽动作时料盘易因惯性过量放线，导致丝材缠绕打结。该支架采用双侧支撑+内嵌滚动轴承的结构，将料盘与支架间的滑动摩擦替换为轴承滚动摩擦，转动阻尼均匀且无卡顿，配合两端限位结构可约束料盘轴向窜动，避免高速打印送料时料盘偏移脱轨。

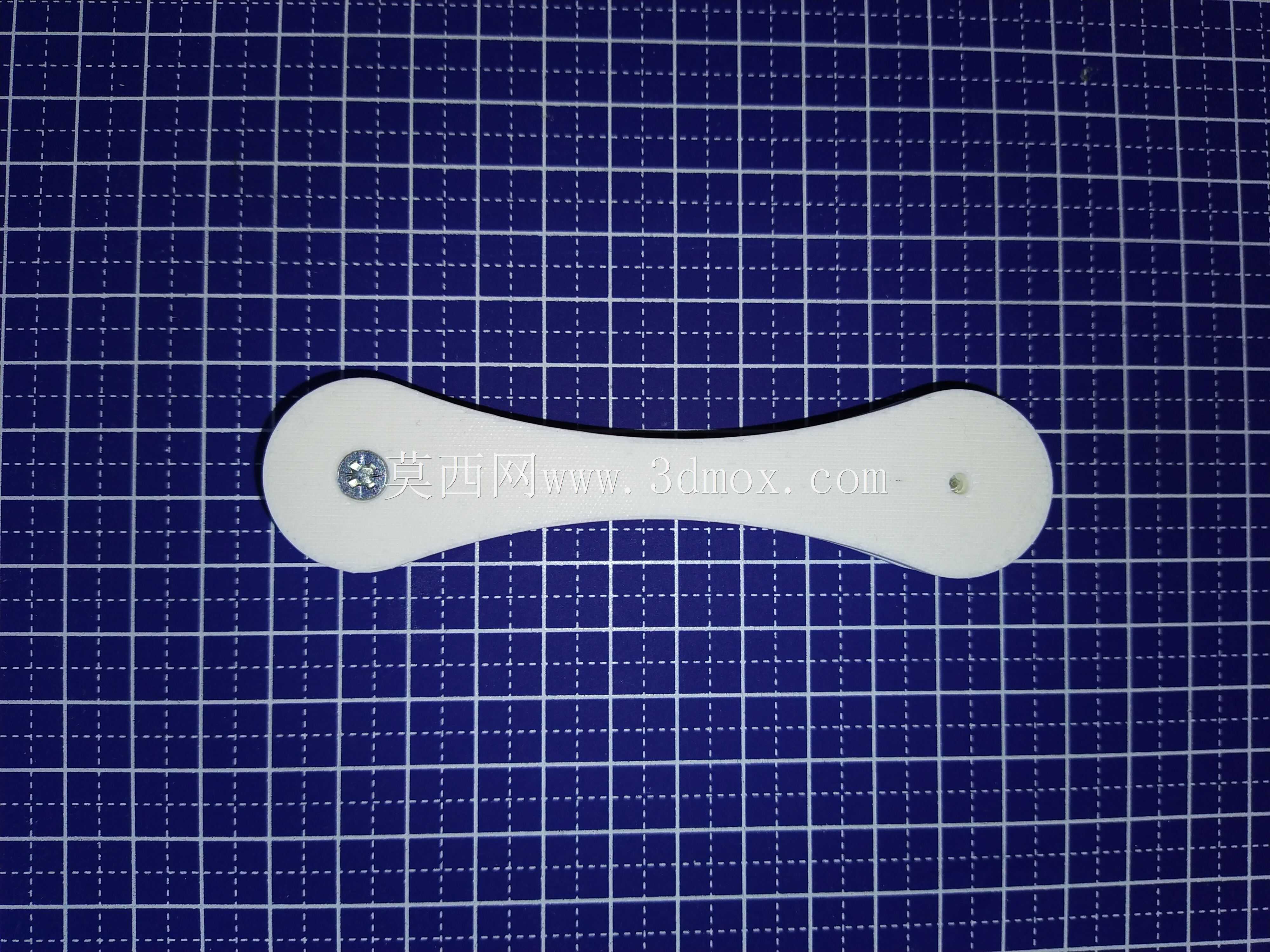

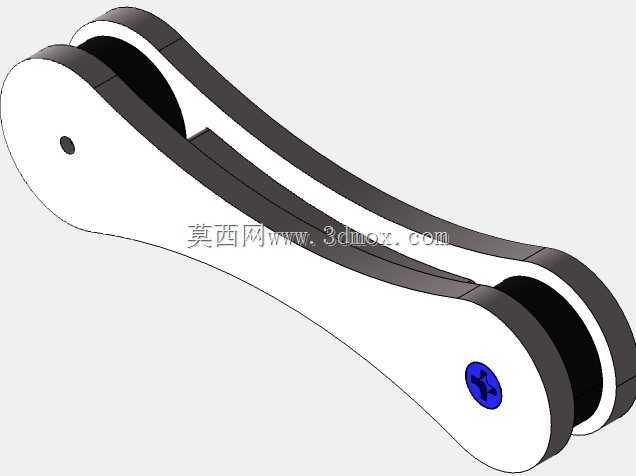

设计层面优先考虑3D打印自制的工艺可行性，主体支撑臂采用对称式流线型结构，无需支撑即可直接打印成型，降低打印失败率与材料损耗；安装孔位适配标准608-2RS深沟球轴承，该轴承为通用标准件，采购替换成本低，双侧轴承同轴布置保证转轴转动同心度；转轴采用M3.5长度16mm的平头螺钉锁紧，既方便拆装更换不同规格料盘，也能通过螺钉锁紧力度微调转轴阻尼，适配不同重量、不同转动阻力的耗材盘。

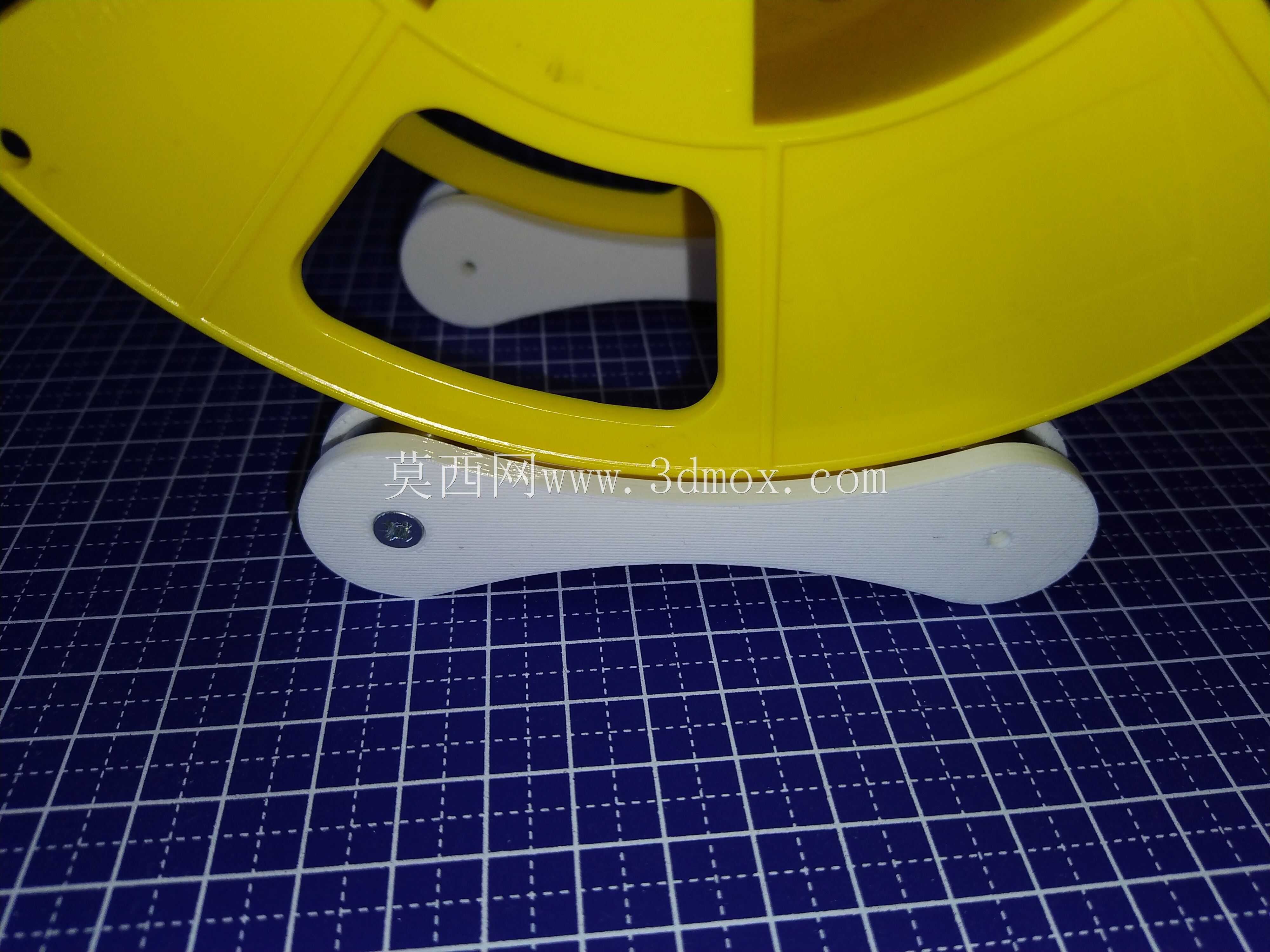

安装边界方面，支架整体横向跨度根据常规1kg料盘的内孔宽度与外径设计，双侧支撑臂间距预留足够间隙，料盘安装后与支撑臂侧面保留1-2mm活动余量，避免摩擦料盘侧壁；底部支撑面做加宽处理，独立放置时重心落在支撑面范围内，满料盘状态下也不会出现侧翻；侧挂安装时可通过支撑臂预留的安装孔固定在铝型材框架上，适配2020、3030等常规3D打印机铝型材规格，无需额外改造机身结构。

在实际产线与创客工作室场景中，该支架还可多组并排布置，用于多色打印、多材料切换设备的耗材承载，支架整体无尖锐棱角，外露转动部位均做圆弧过渡，避免操作时剐蹭丝材或操作人员；支撑臂采用镂空减重设计，在保证结构刚性的前提下减少自身材料占用，长期承重状态下支撑臂形变量控制在允许范围内，不会因料盘长期压迫出现弯曲变形导致转轴卡滞。
