工业用立式支腿天然气冷却器结构设计

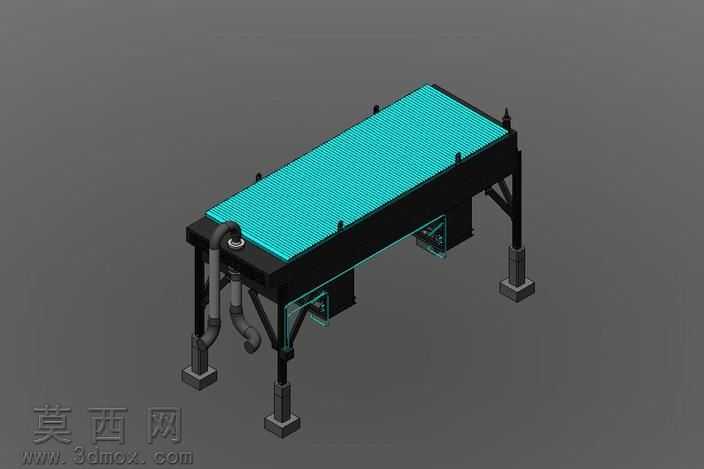

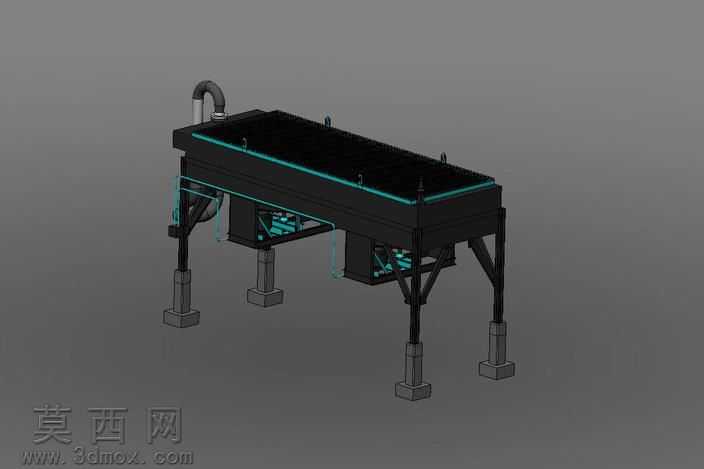

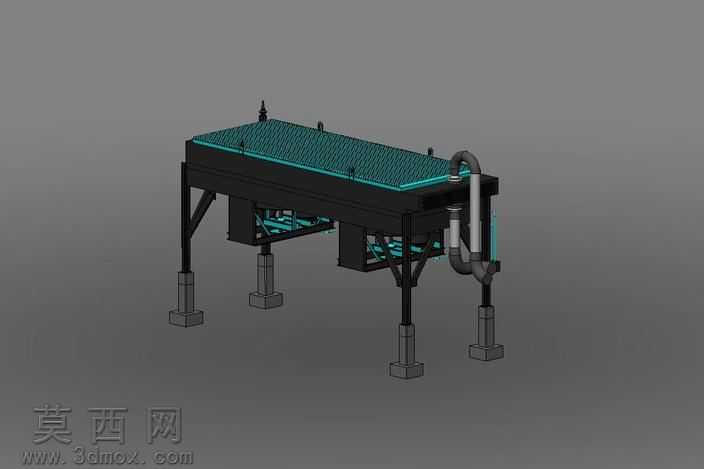

本天然气冷却器三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配逻辑的准确性，从核心换热芯体到外部支撑结构、管路连接部件均按照实际工业设备的尺寸比例进行还原。模型顶部为大面积换热芯体区域，建模时对芯体表面的密集换热翅片做了阵列化处理，既还原了翅片规整排布的真实形态，又通过合理的面数控制保证模型运行流畅，渲染阶段为芯体赋予了青蓝色金属质感材质，模拟换热铝片的哑光金属表面特性，同时添加细微的表面粗糙度参数，避免材质过于塑料化。芯体下方为设备主壳体，建模时采用壳体抽厚的方式构建封闭腔体结构，壳体表面做了分块细节处理，还原实际设备的焊接拼接痕迹，材质选用深灰色哑光金属漆，模拟工业设备碳钢外壳经喷涂处理后的视觉效果，边角处添加轻微的倒角处理，避免尖锐棱角带来的不真实感。设备支撑部分采用四组立式支腿结构，每根支腿都做了分段建模，上部为与主壳体连接的支撑方管，中部添加了斜向加强筋结构，还原实际设备的承重加固设计，底部为方形安装底座，底座表面预留了螺栓安装孔位，渲染时为支腿赋予与壳体一致的深色金属材质，底座部分添加轻微的做旧效果，模拟设备安装使用后的积尘质感。管路部分建模时还原了多组弯管连接结构，管道接口处添加了法兰盘、连接弯头、阀门接口等细节部件，管道走向完全匹配冷却器的介质流通逻辑，材质选用银灰色金属材质，区分于深色壳体，突出管路系统的结构层次。整体渲染采用工作室均匀打光方式，主光源从斜上方投射，搭配辅助补光弱化结构阴影，清晰展现各部件的装配关系与结构细节，设计过程中充分考虑天然气冷却器的实际使用场景，在保证结构还原度的前提下优化模型拓扑结构，既可以用于设备结构展示、教学演示，也可作为换热设备方案设计的参考模型，各部件均为独立可编辑结构，支持后续的参数调整与结构修改，能够适配不同的设计使用需求。
