多关节仿生四足爬行机械装置

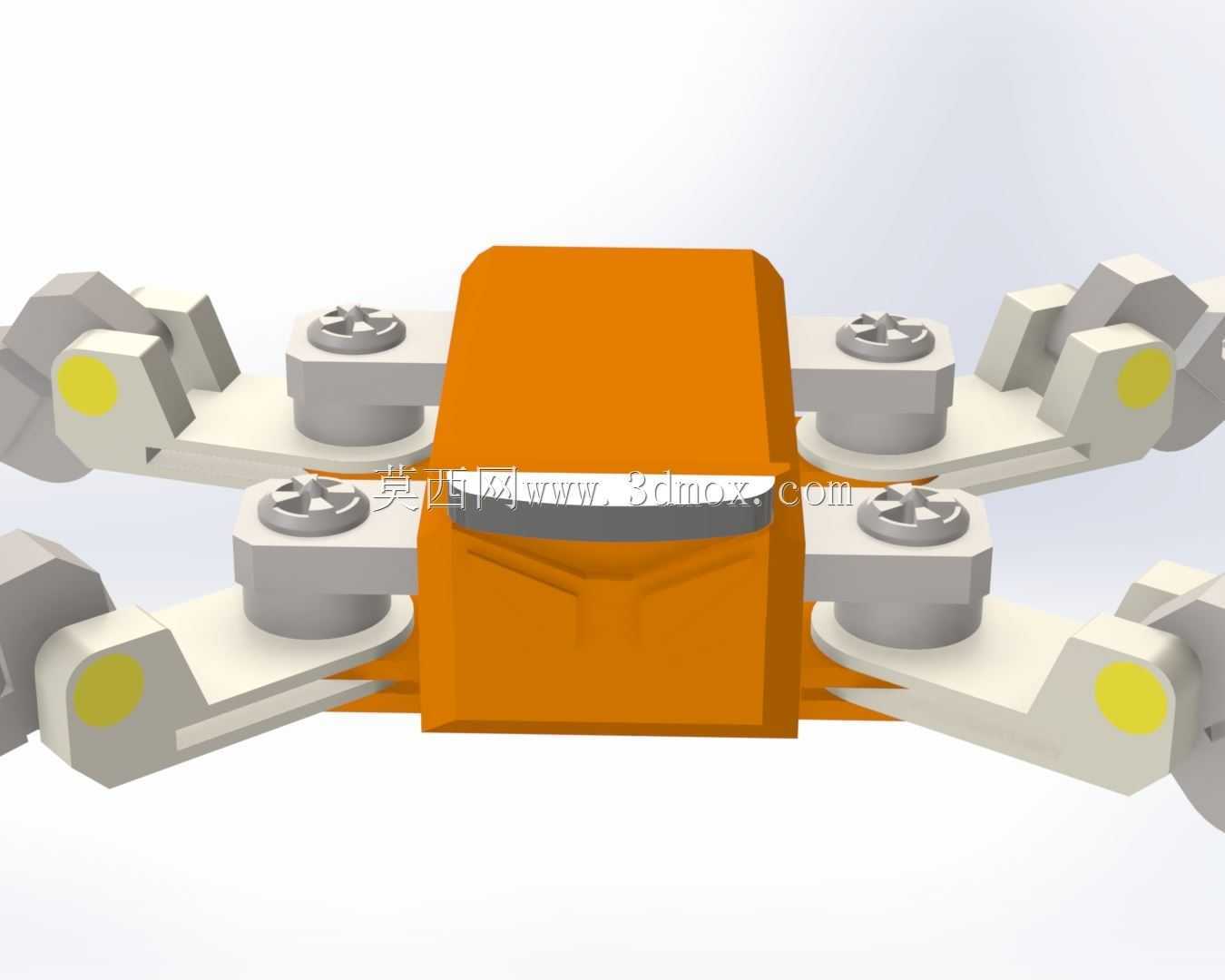

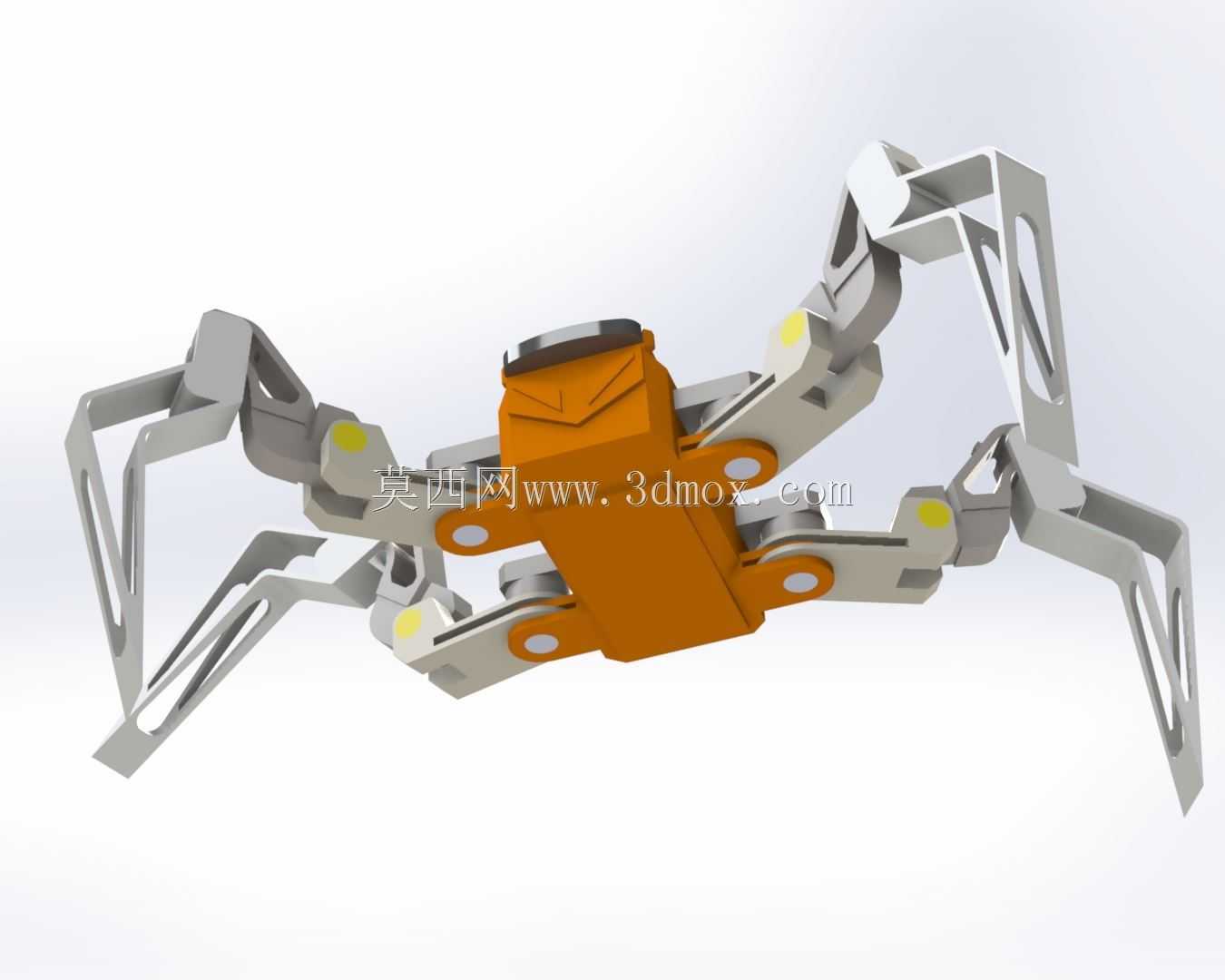

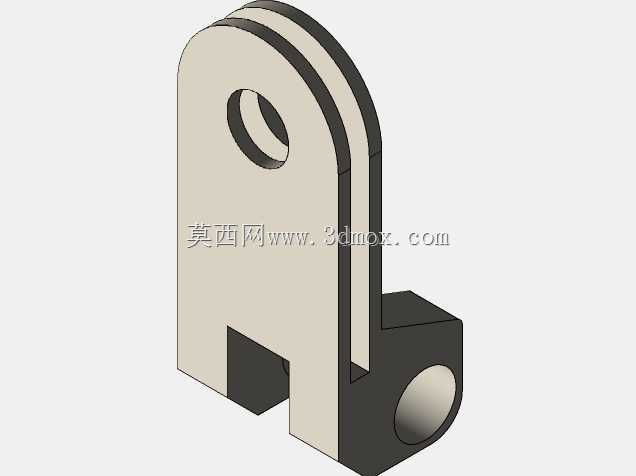

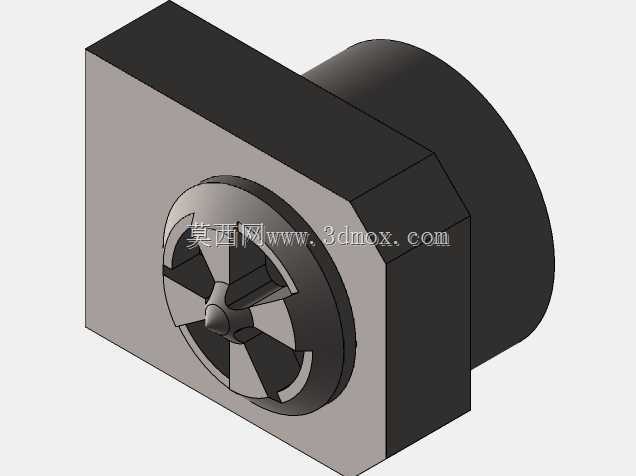

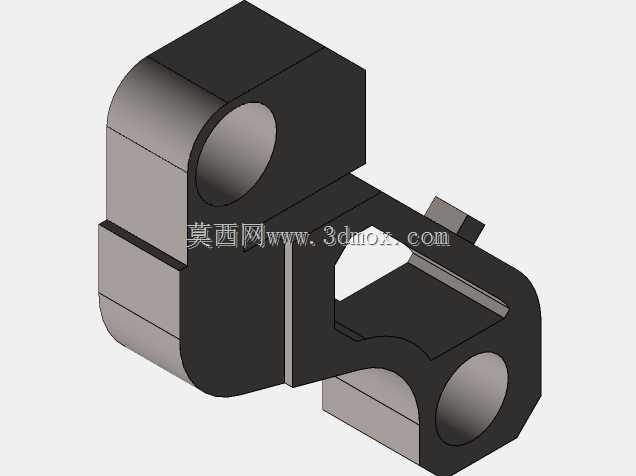

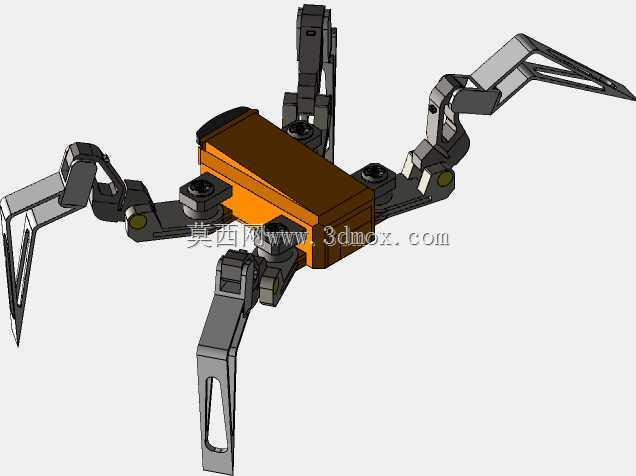

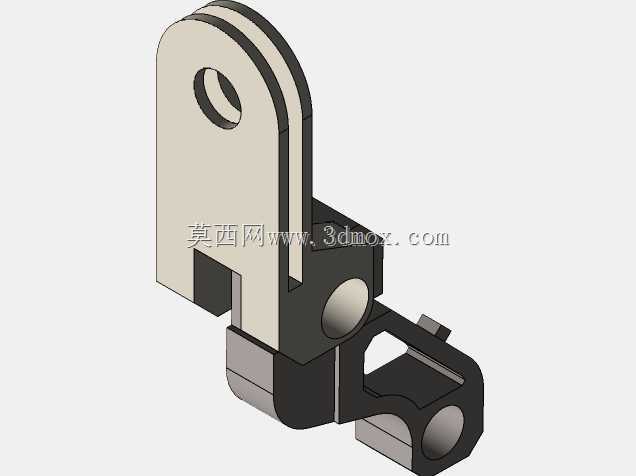

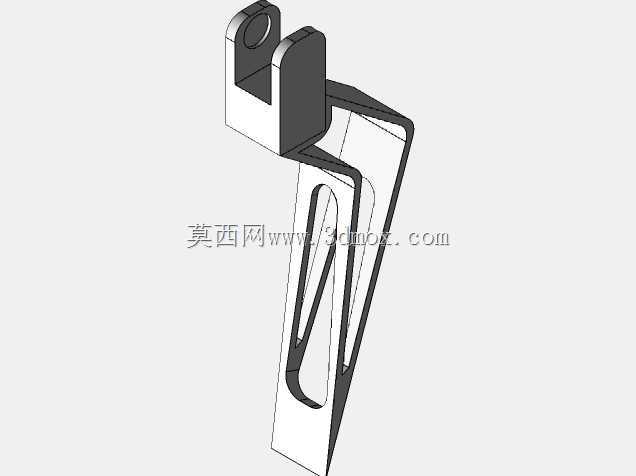

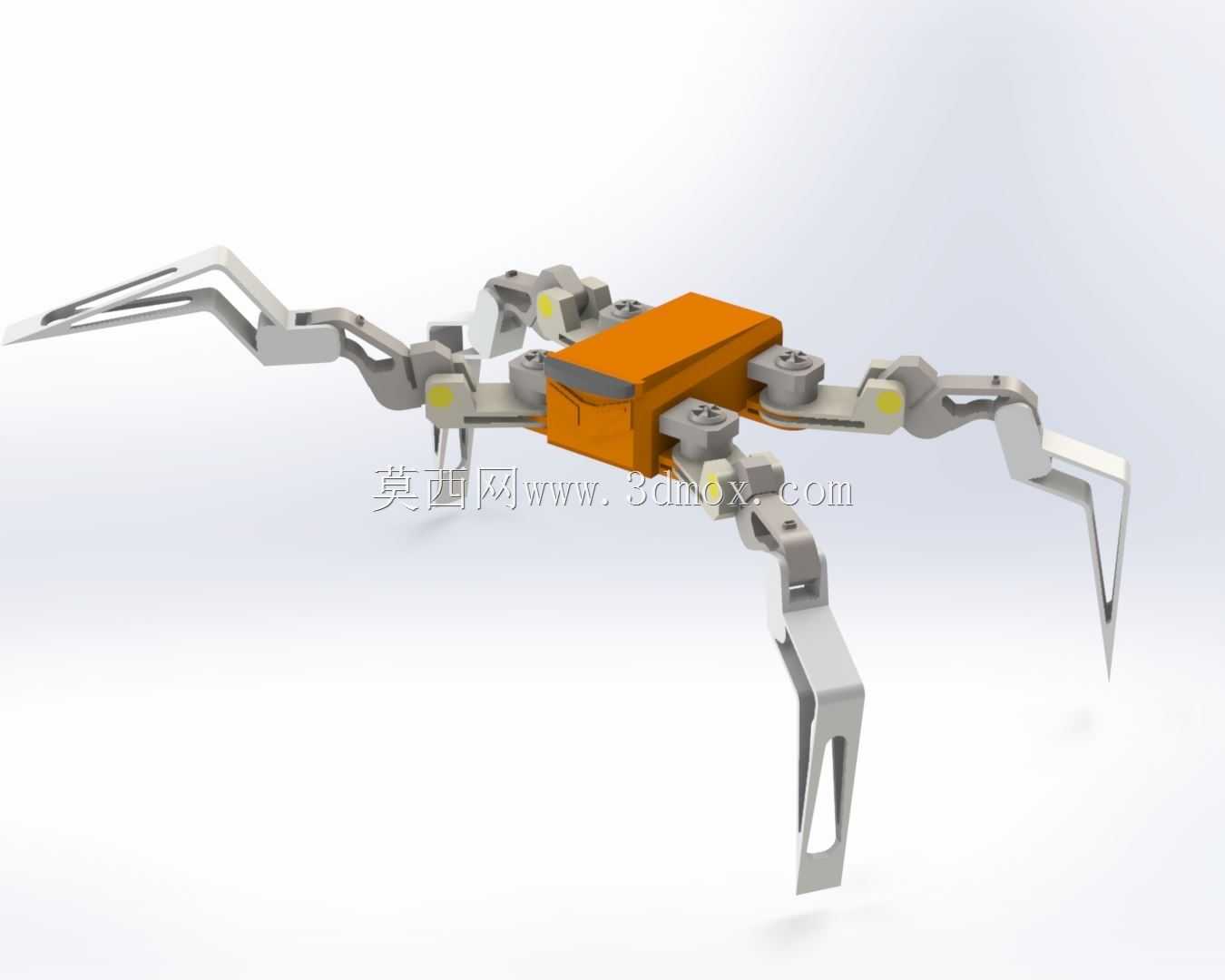

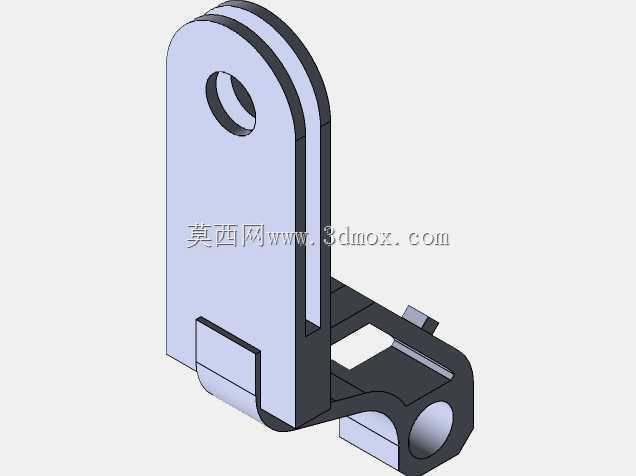

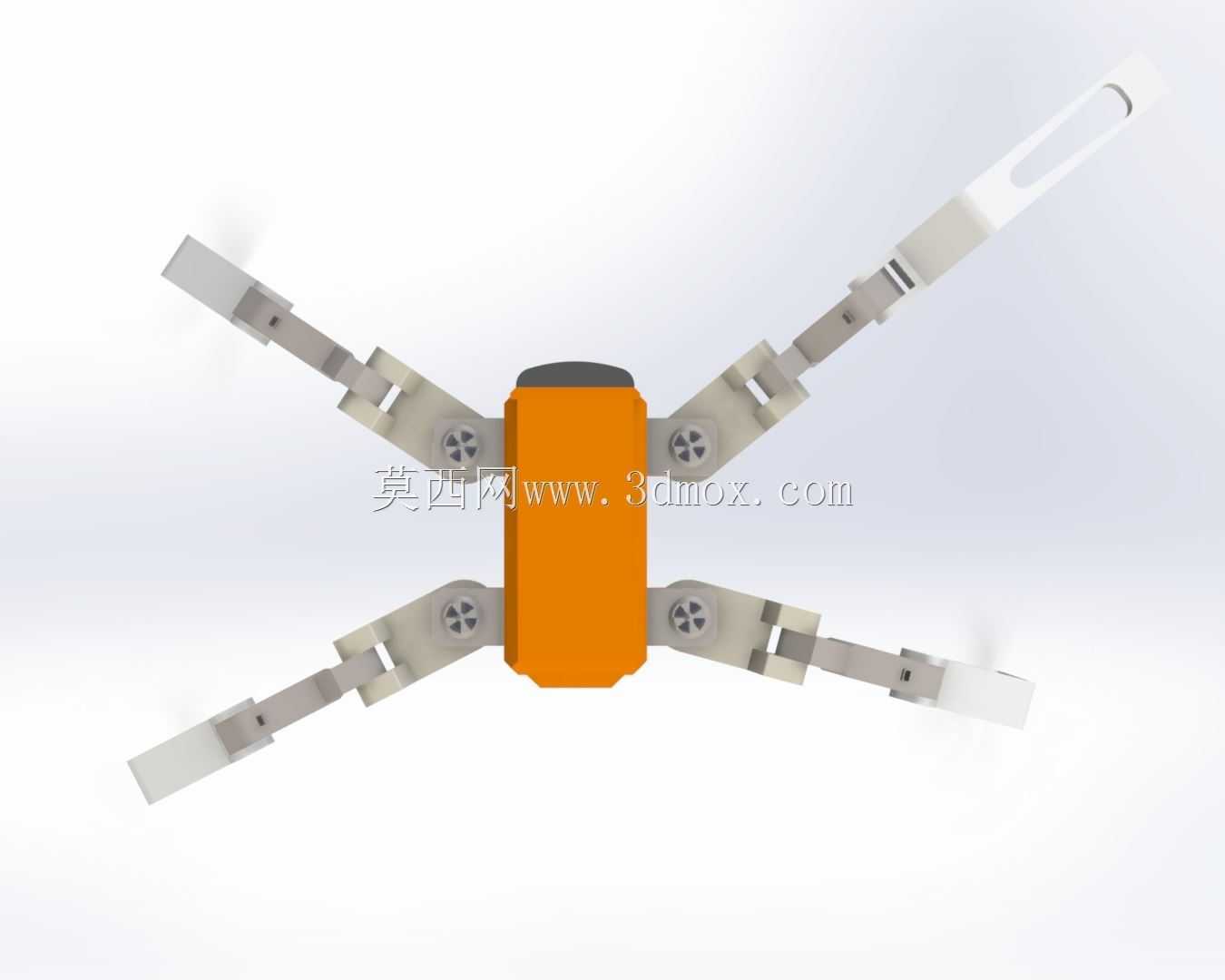

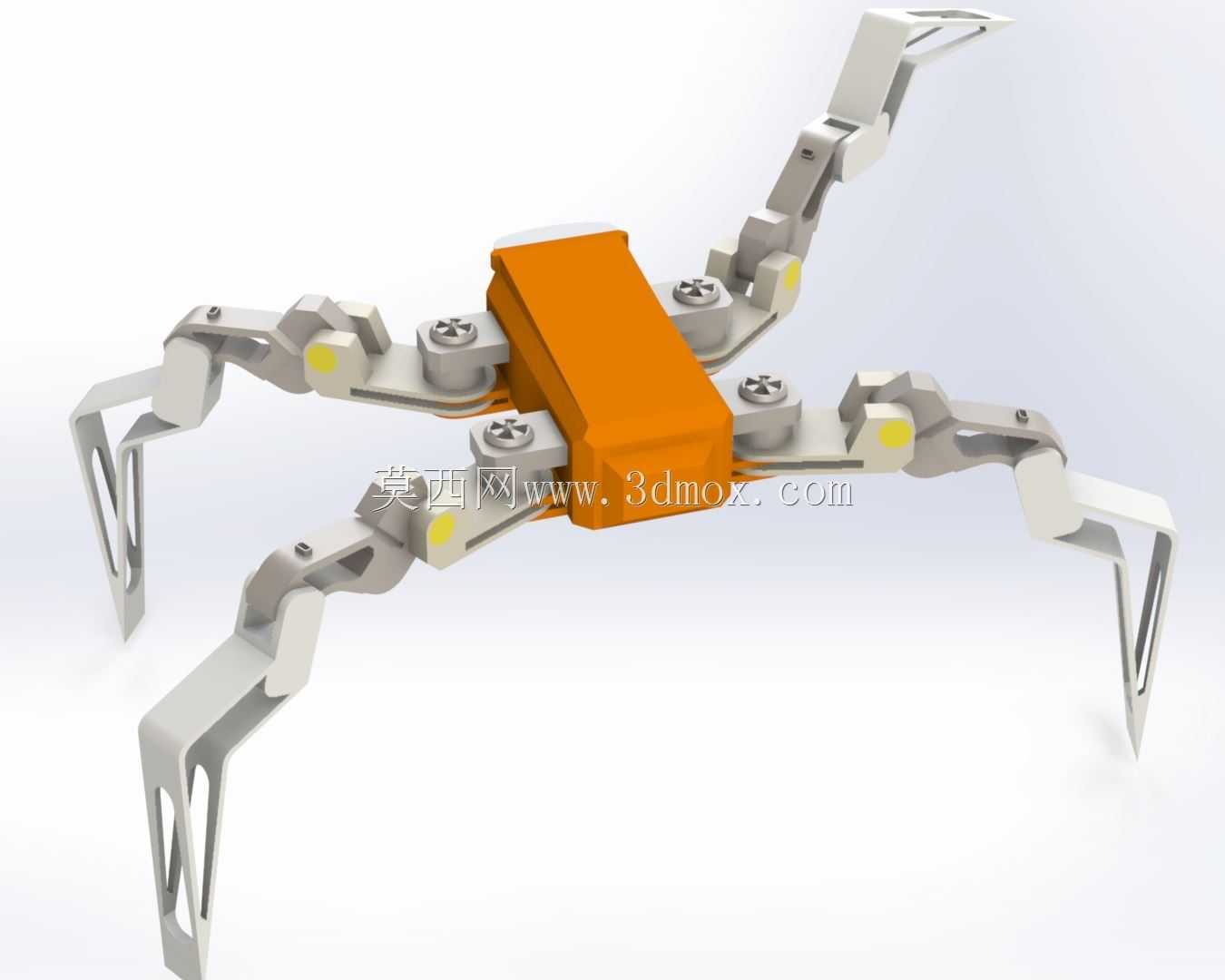

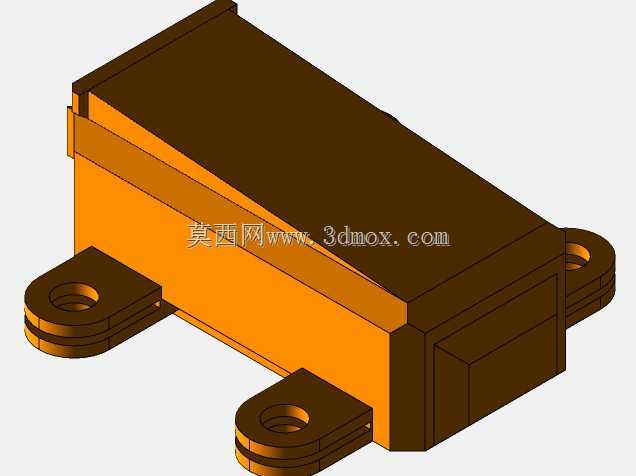

这套足式移动机构的核心价值，在于突破轮式、履带式底盘对平整硬化地面的依赖，可在工业巡检、狭窄管廊探查、灾后废墟搜救、教学实验验证等场景中完成低速移动任务。整机采用对称式躯体布局，中央为承载主控板、电池与接线端子的盒式机身，四条机械腿以机身纵向轴线为中心呈四角分布，这种布置能在单腿抬起时让其余三条腿形成稳定支撑三角，降低行进过程中的侧翻风险。腿部结构采用三段式串联关节设计，每条腿由根关节、大腿段、小腿段和足端组成，根关节负责腿部相对机身的前后摆转，中段关节控制大腿与小腿的夹角变化，末段关节则用于调整足端触地姿态。关节处通过舵盘或连杆输出扭矩，关节铰接点均预留标准安装孔位，可直接适配常用微型舵机，也可根据负载需求更换为带减速器的伺服驱动单元。设计时优先考虑了运动干涉问题，腿部在最大摆角范围内屈伸时，小腿内侧与机身侧壁、相邻腿的连杆之间均保留足够安全间隙，不会在对角步态、小半径转向过程中发生碰撞。机身外壳做了扁平化处理，顶部平面可扩展安装小型传感器、摄像头或通信模块，底部预留电池仓空间，整体重心落在四条腿支撑区域的几何中心附近，便于后续调试姿态控制算法。足端采用尖状带开槽的结构形式，既能够在碎石、管道缝隙等非结构化表面获得较好的刺入抓地力，也可在平整实验台面上通过加装橡胶垫实现静音防滑。从安装边界来看，机身宽度与腿长比例经过协调，完全收拢时整机外轮廓紧凑，可放入常规设备收纳箱，完全展开后足端跨距足以支撑机身越过小型台阶和线缆障碍。结构件多为平板折弯与铣削成型的片状零件，装配关系清晰，铰接孔同轴度要求明确，既适合作为机械原理课程的拆装实训对象，也可作为二次开发的移动底盘，用于验证步态规划、姿态稳定和多足协同控制算法。
