无线电遥控RC船喷射驱动动力总成

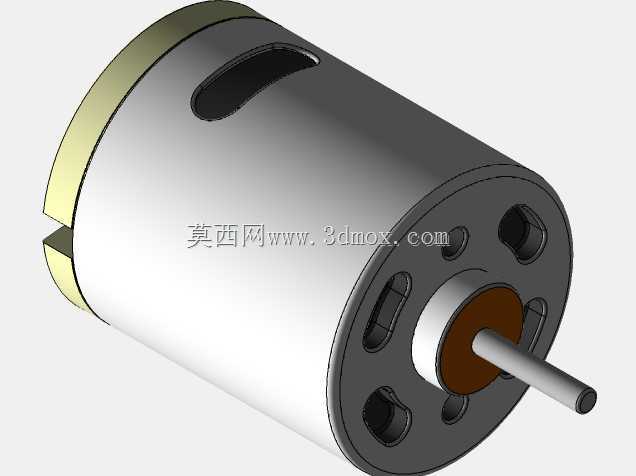

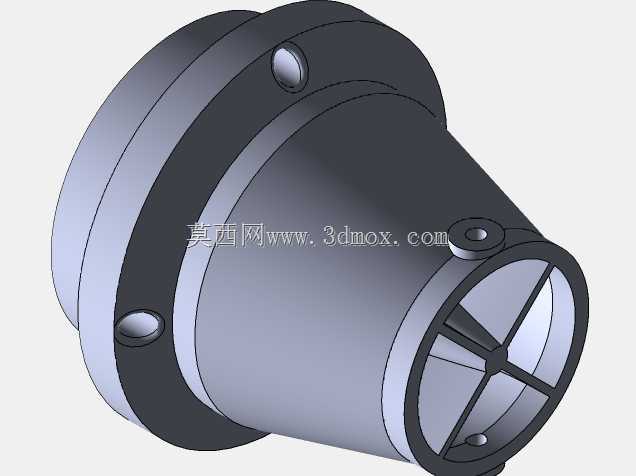

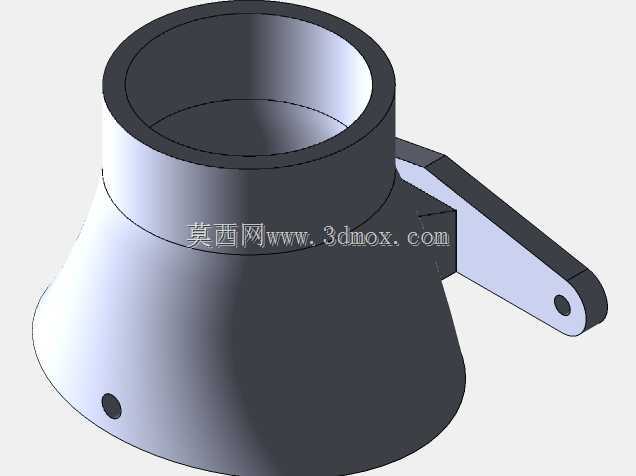

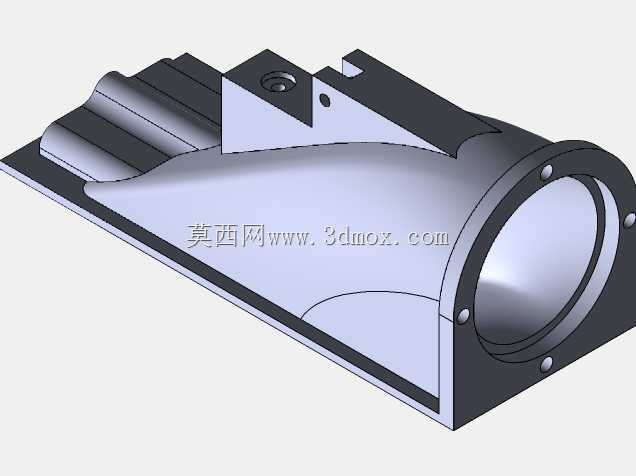

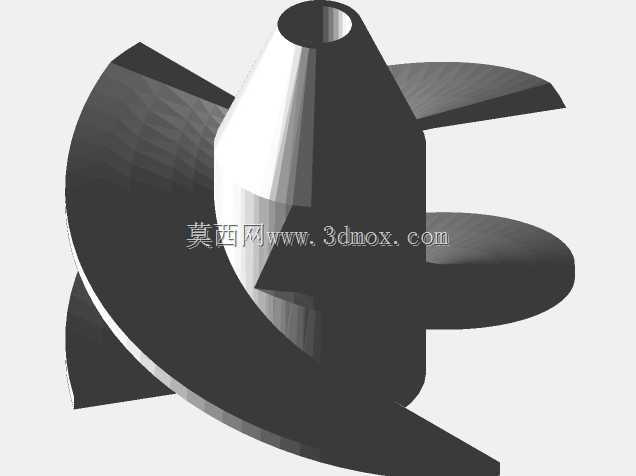

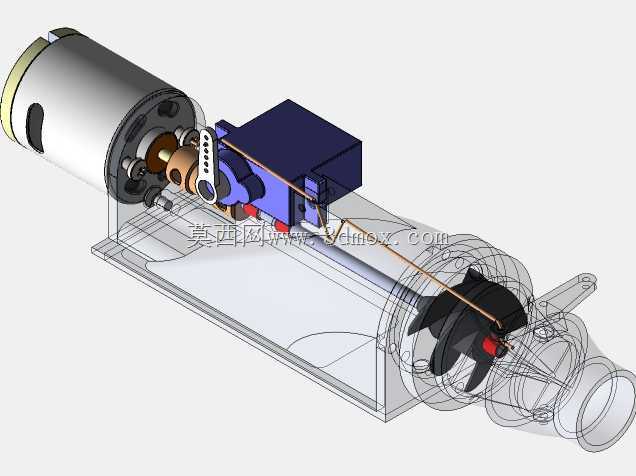

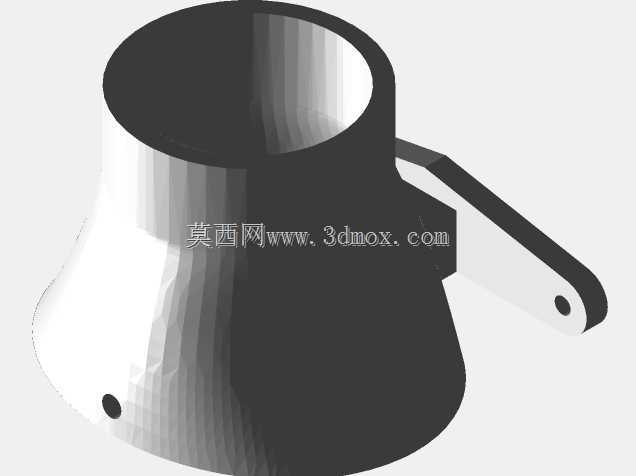

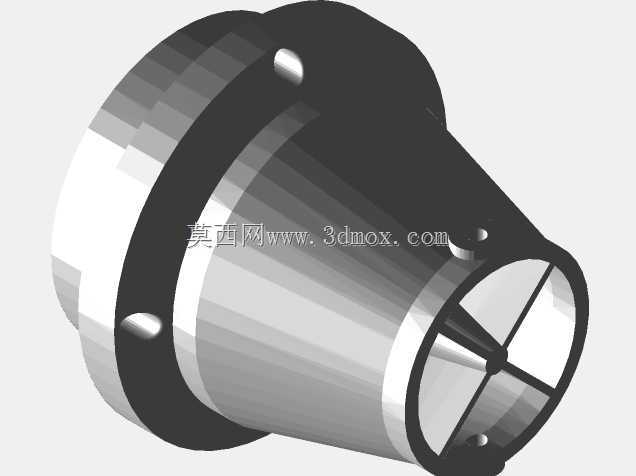

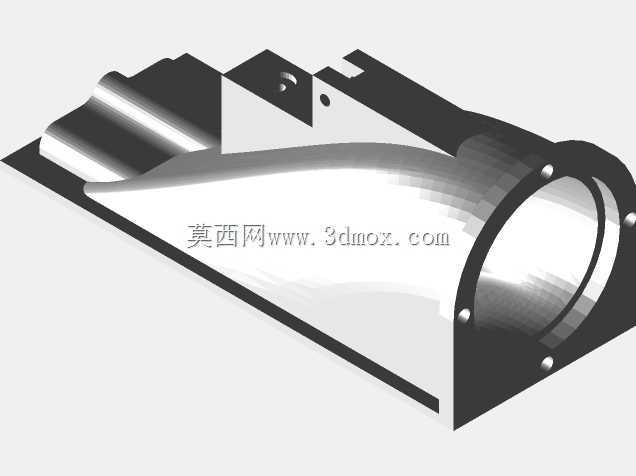

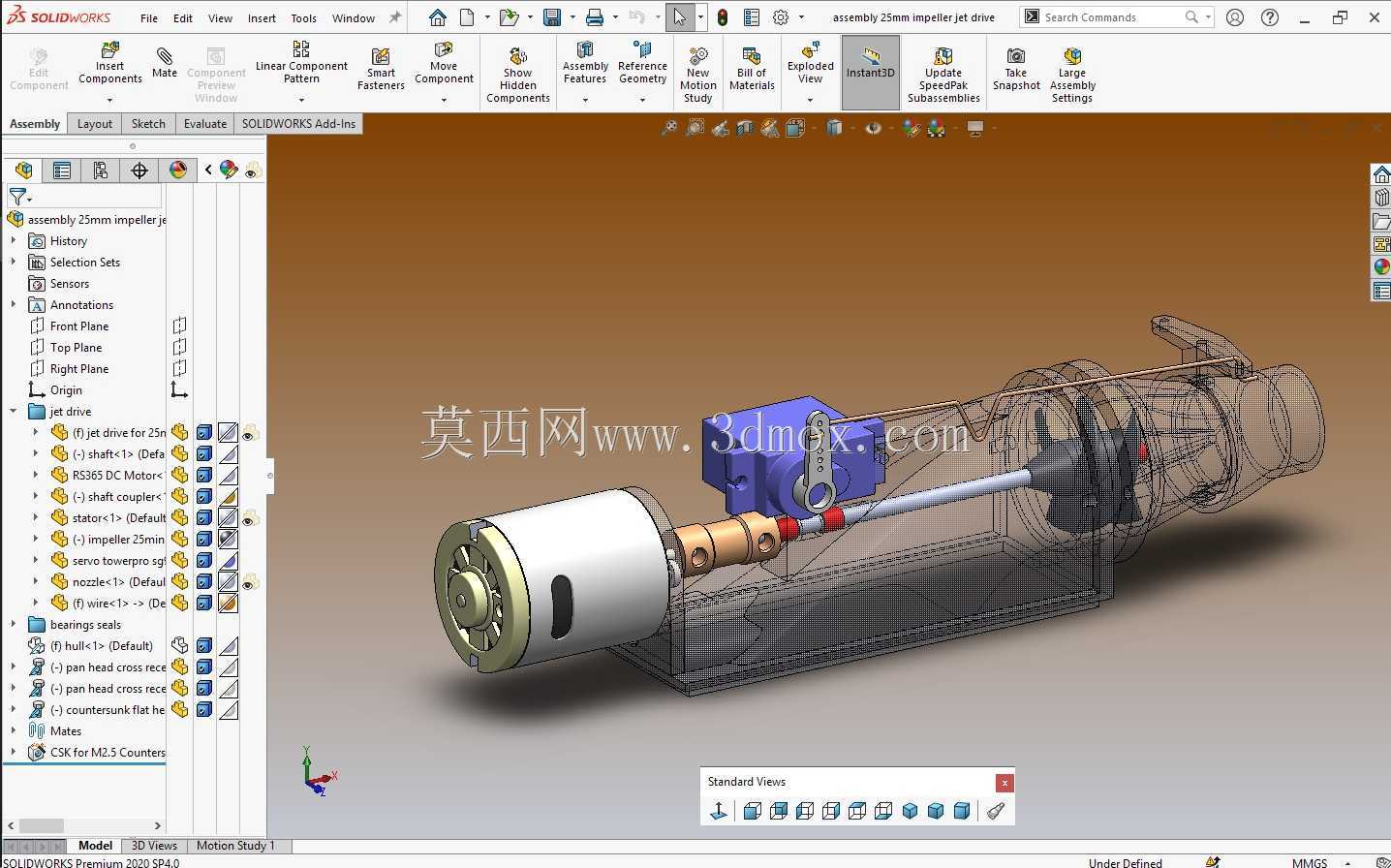

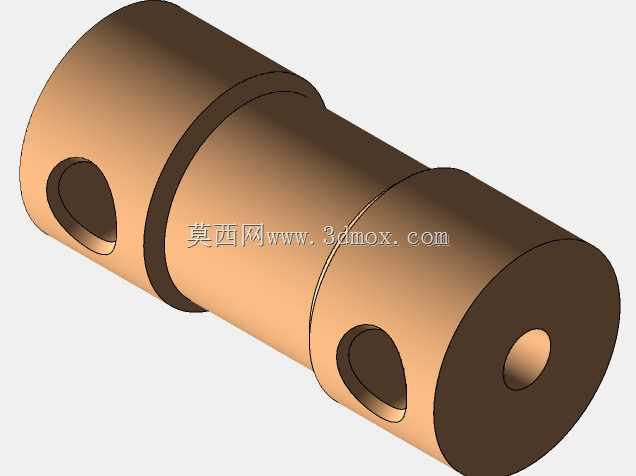

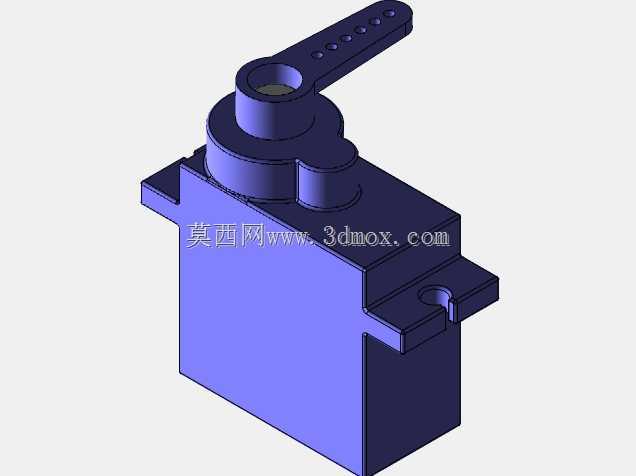

这套喷射驱动结构主要面向小型无线电遥控模型船的推进系统开发，可直接作为航模爱好者自制喷射艇、内河竞速艇、仿真救援艇的动力核心参考，解决传统螺旋桨推进在浅水区易缠绕杂物、触底打桨的痛点。整套结构沿轴向串联布置，从输入端到输出端依次为直流驱动电机、联轴器、传动轴、SG90伺服转向机构、25mm直径叶轮、导流喷口，所有部件集成在一块平直安装基板上，无需额外设计复杂的安装支座，移植到不同船壳内部时仅需匹配基板固定孔位即可。叶轮直径设定为25mm，对应小排量高速喷射需求，工作时水流从进水道进入叶轮腔，经叶轮加压后从尾部喷口高速喷出，通过伺服机构驱动喷口偏转实现船体转向，相比舵机外置的传统结构转向响应更直接，倒车功能也可通过加装反水斗实现扩展。设计阶段优先考虑了安装边界的通用性，驱动电机的两个固定螺钉中心距为16mm，适配市面上绝大多数370型、380型直流有刷电机的安装孔位，传动轴的支撑位预留了标准轴承安装槽，可根据实际负载需求更换不同精度的滑动轴承或滚动轴承，联轴器采用十字滑块式结构，可补偿电机轴与传动轴之间的微小同轴度误差，降低高速运转时的振动。SG90伺服舵机直接嵌入安装基板的预留槽位，舵机摇臂通过连杆与喷口转向拨叉连接，舵机的摆动角度直接映射喷口的偏转角度，调试时只需调整连杆长度即可匹配左右最大转向行程，无需复杂的舵机相位校准。整套结构的轴向总长度控制在180mm以内，最大径向尺寸不超过50mm，可轻松容纳在长度300mm以上的单体船、双体船壳内部，进水道的接口尺寸预留了标准圆管对接位，可直接连接硅胶管或硬塑料管延伸至船底进水口。在实际选型应用中，这套结构可搭配2S-3S锂电池供电，配合30A级别有刷电调即可实现强劲的喷射推力，适合在泳池、湖泊、浅滩等多种水域使用，结构外露的运动部件极少，大幅降低了水草、鱼线缠绕的概率。设计时也充分考虑了改装灵活性，安装基板上预留了多个冗余安装孔位，用户可根据自身需求更换更大扭矩的金属齿舵机、更高转速的无刷电机，或是调整叶轮与喷口之间的间隙来优化推力与效率的平衡，传动轴的伸出长度也可通过更换不同长度的轴件适配不同深度的船壳安装位。
