高精度硬质合金麻花钻结构设计

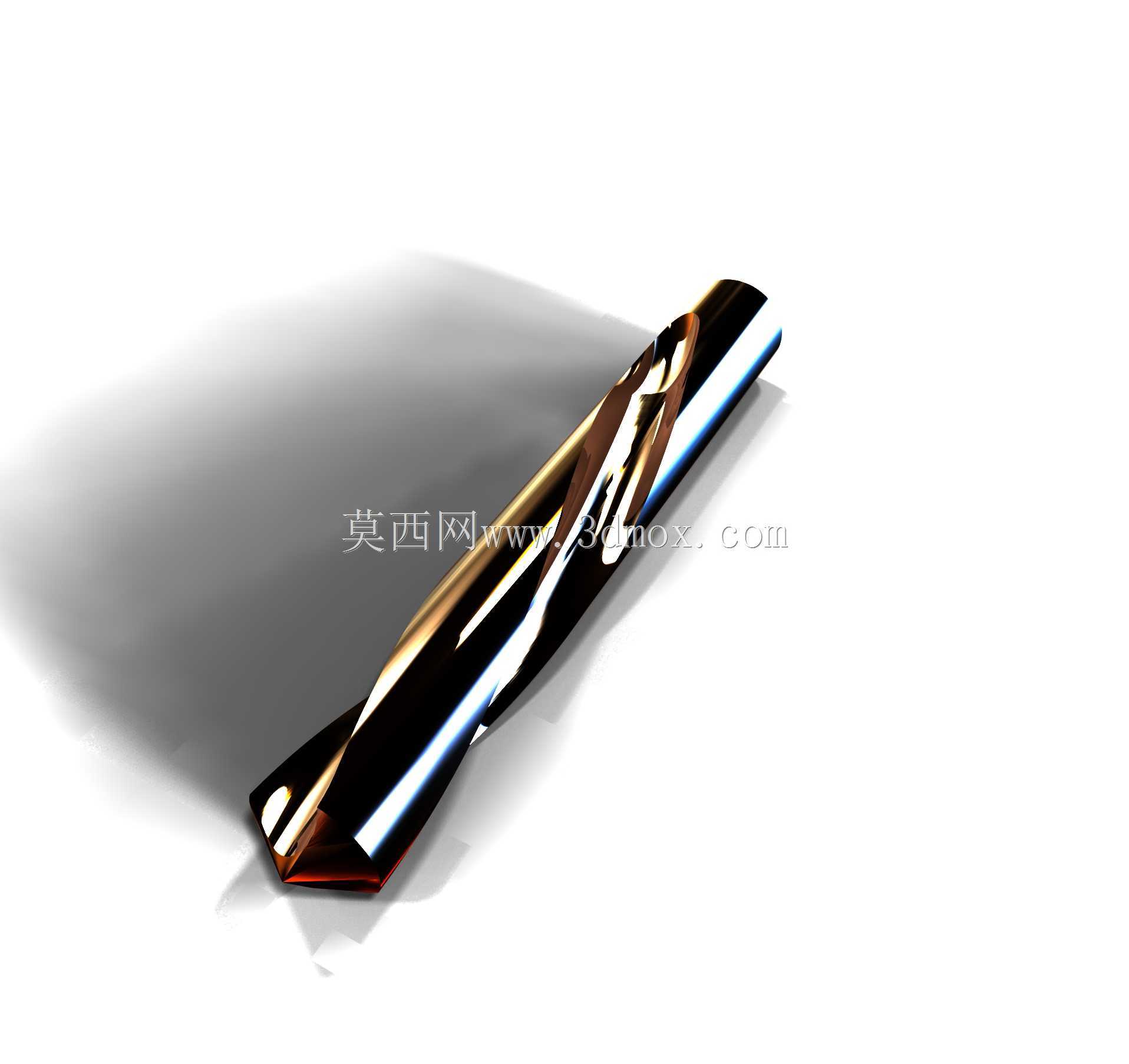

在金属切削加工场景中，孔加工占比接近机加工总工序的三成，麻花钻作为孔加工最常用的切削刀具，其结构设计合理性直接决定孔位加工精度、排屑顺畅度与刀具使用寿命。这款钻具的三维结构还原了标准高速钢/硬质合金麻花钻的核心特征，两条对称螺旋槽从钻尖位置沿刀体轴向延伸，螺旋角设计兼顾了切屑排出效率与刀体刚性，在钢件、铸铁件的通孔、盲孔钻削工序中，能够适配立式钻床、摇臂钻床、加工中心等多数常规机加工设备的装夹要求。从结构设计思路来看，钻尖部分采用标准顶角修磨形式，横刃经过合理修磨处理，可有效降低钻削切入时的轴向抗力，避免钻孔初期出现孔位偏移问题；刀体的芯厚沿轴向呈渐变设计，靠近钻尖位置芯厚较小以保证排屑槽容积，靠近柄部位置芯厚逐步增大，提升刀具整体抗扭刚性，避免大进给钻削时出现刀体折断风险。柄部采用直柄结构设计，适配常规钻夹头的装夹尺寸边界，装夹时无需额外过渡套即可完成快速装夹，刀体的刃带部分沿螺旋槽边缘均匀分布，既可以在钻削过程中起到导向作用，保证孔壁的加工粗糙度，又能减少刀体与孔壁的摩擦面积，降低钻削过程中的切削热累积。实际生产应用中，这类钻头可覆盖0.5mm到20mm直径范围的常规孔加工需求，不同的螺旋角与钻尖修磨形式可适配不同加工材质，比如针对铝合金等软质金属加工时可适当增大螺旋角提升排屑性能，针对淬硬钢等硬质材料加工时可减小螺旋角提升刀体刚性。建模过程中对钻尖的后角、刃倾角等细节参数做了精准还原，能够直接用于刀具选型参考、机加工工艺仿真、刀具结构教学演示等场景，结构设计完全符合实际量产刀具的尺寸规范，不存在结构干涉或不符合加工逻辑的设计缺陷，可直接导入CAM软件生成钻削加工轨迹，也可作为工装夹具设计时的刀具避让参考依据。
