中型摄像机电控摇摄倾斜云台结构

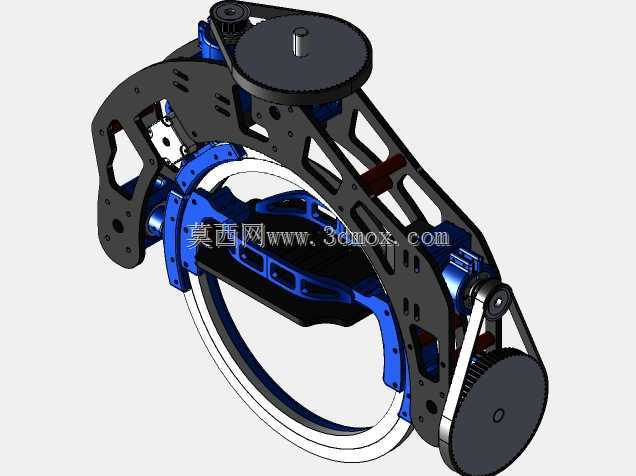

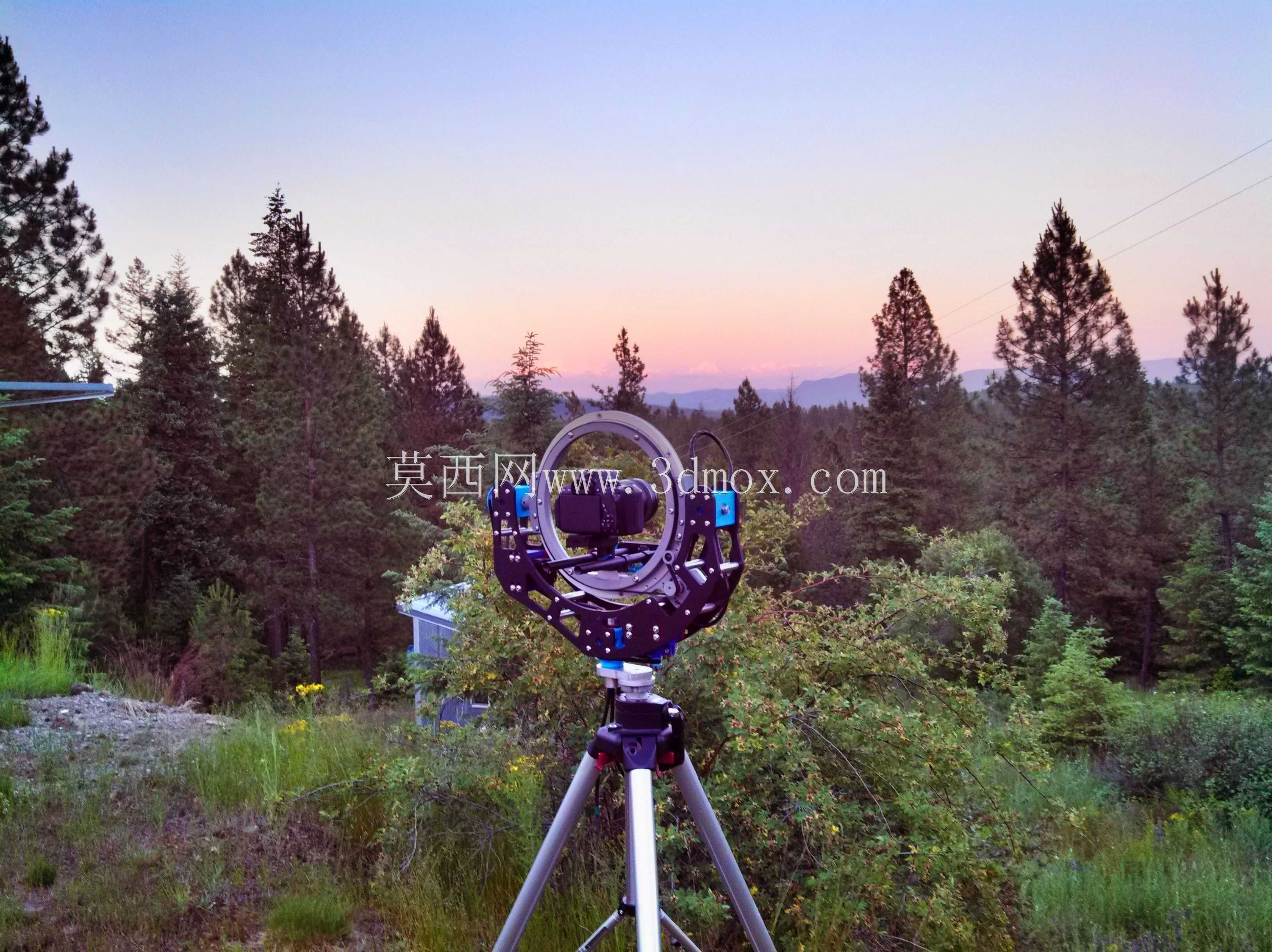

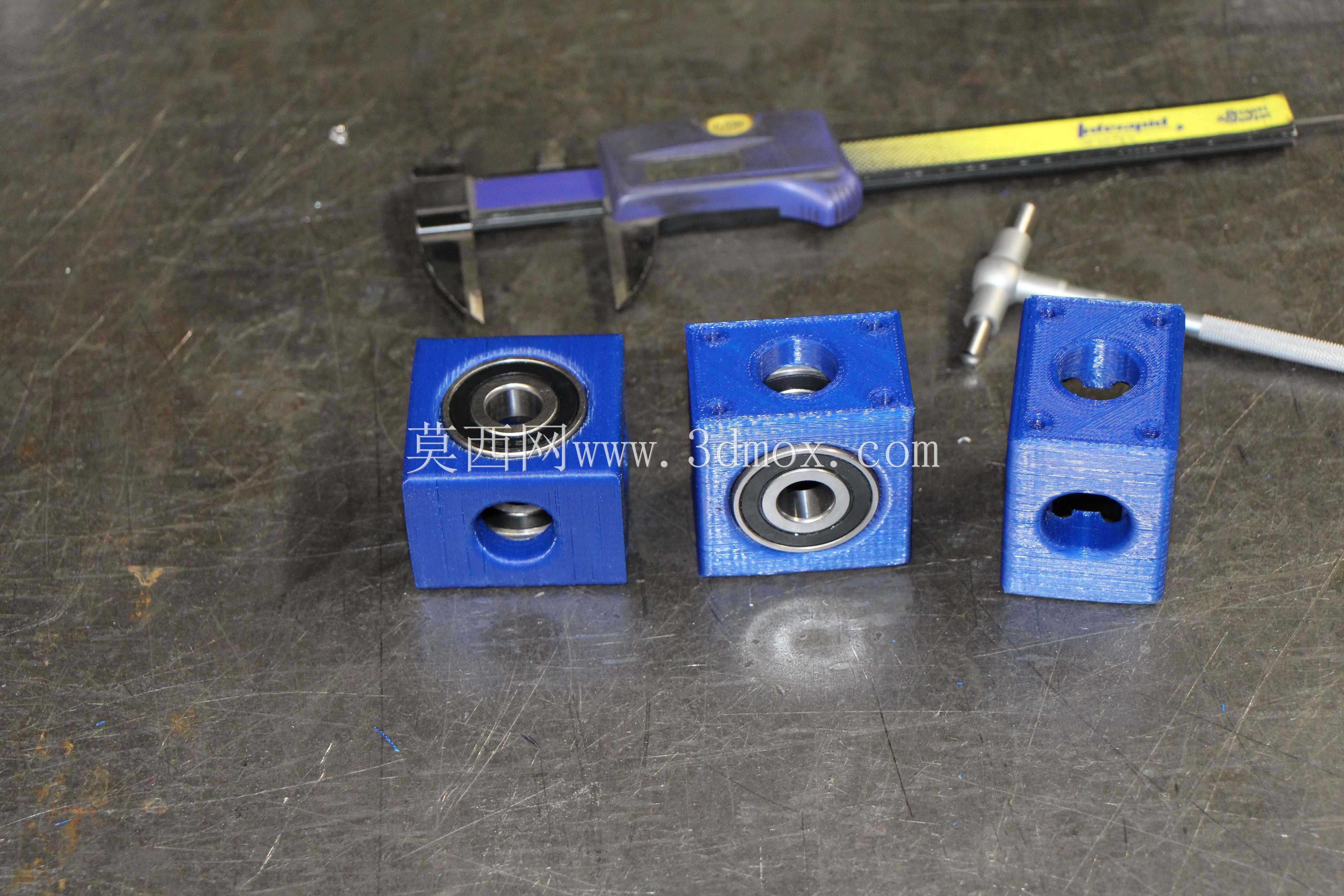

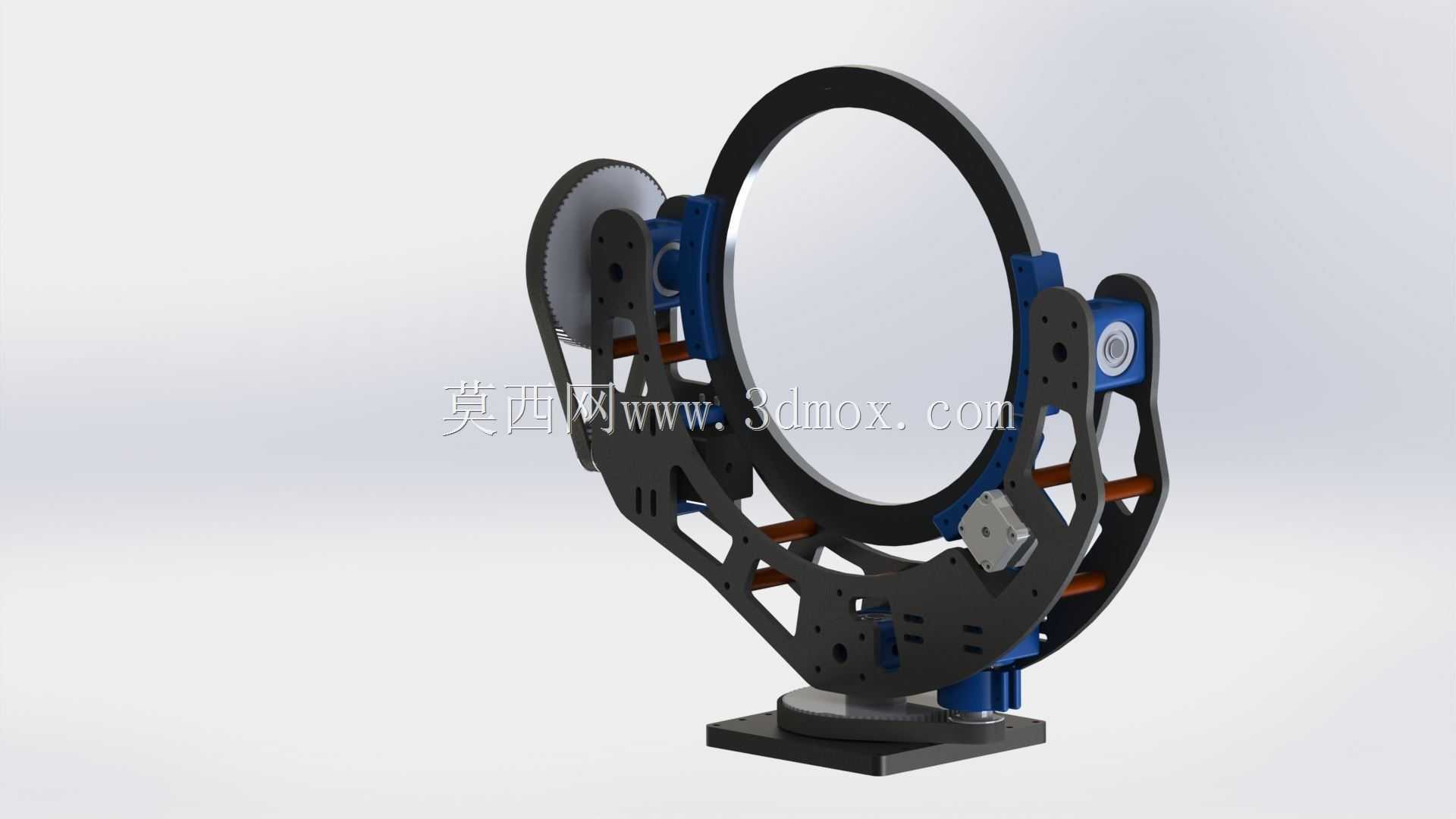

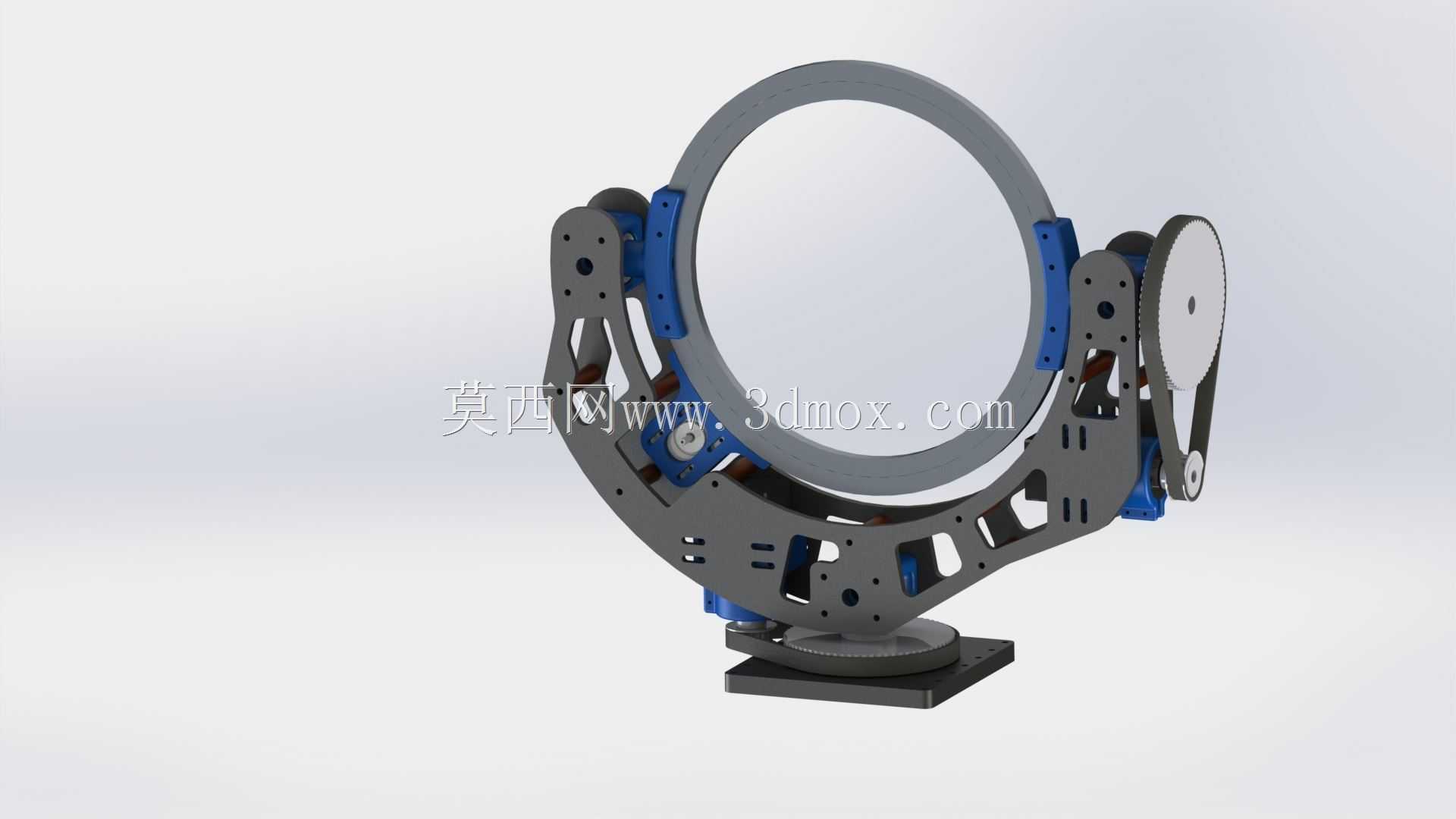

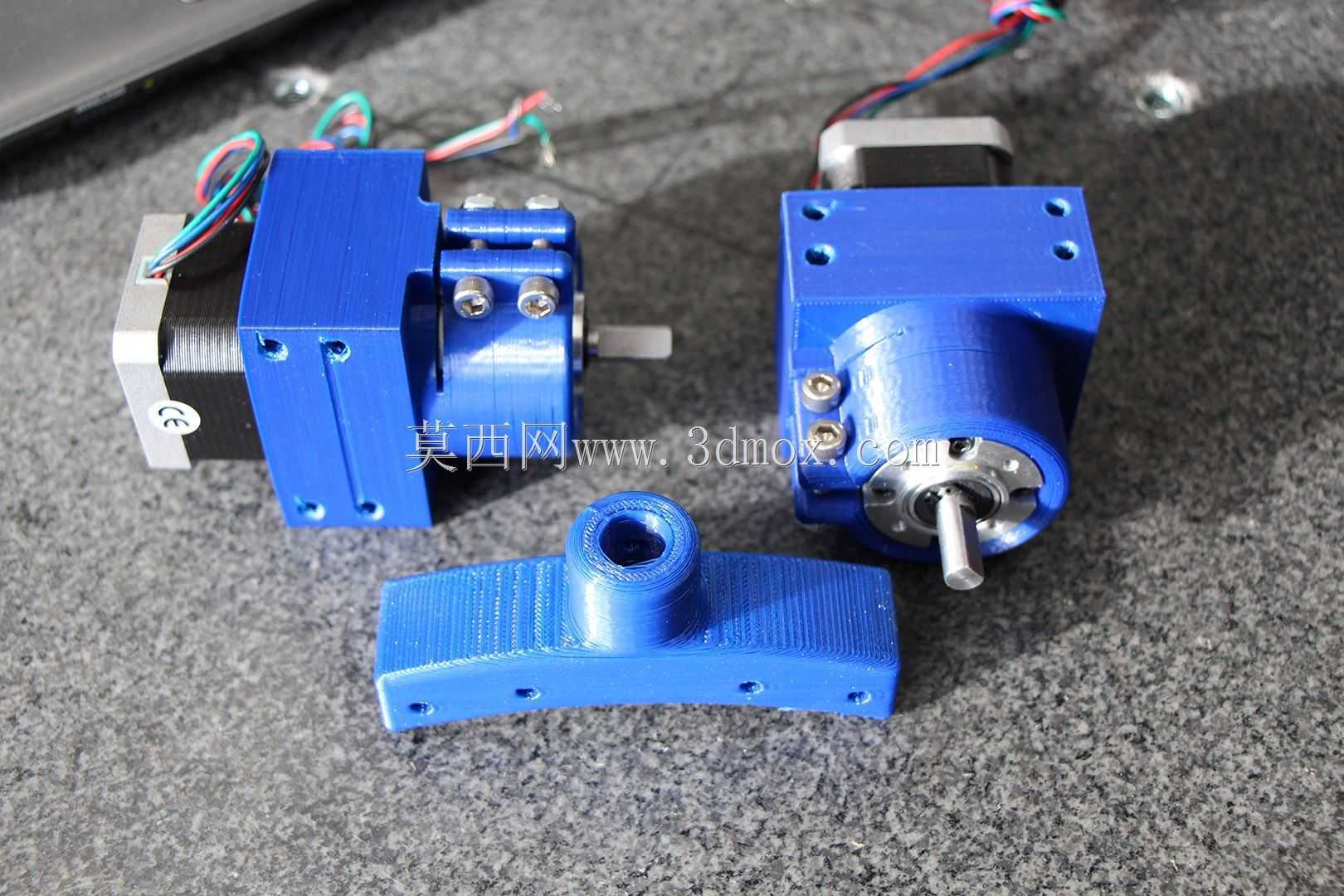

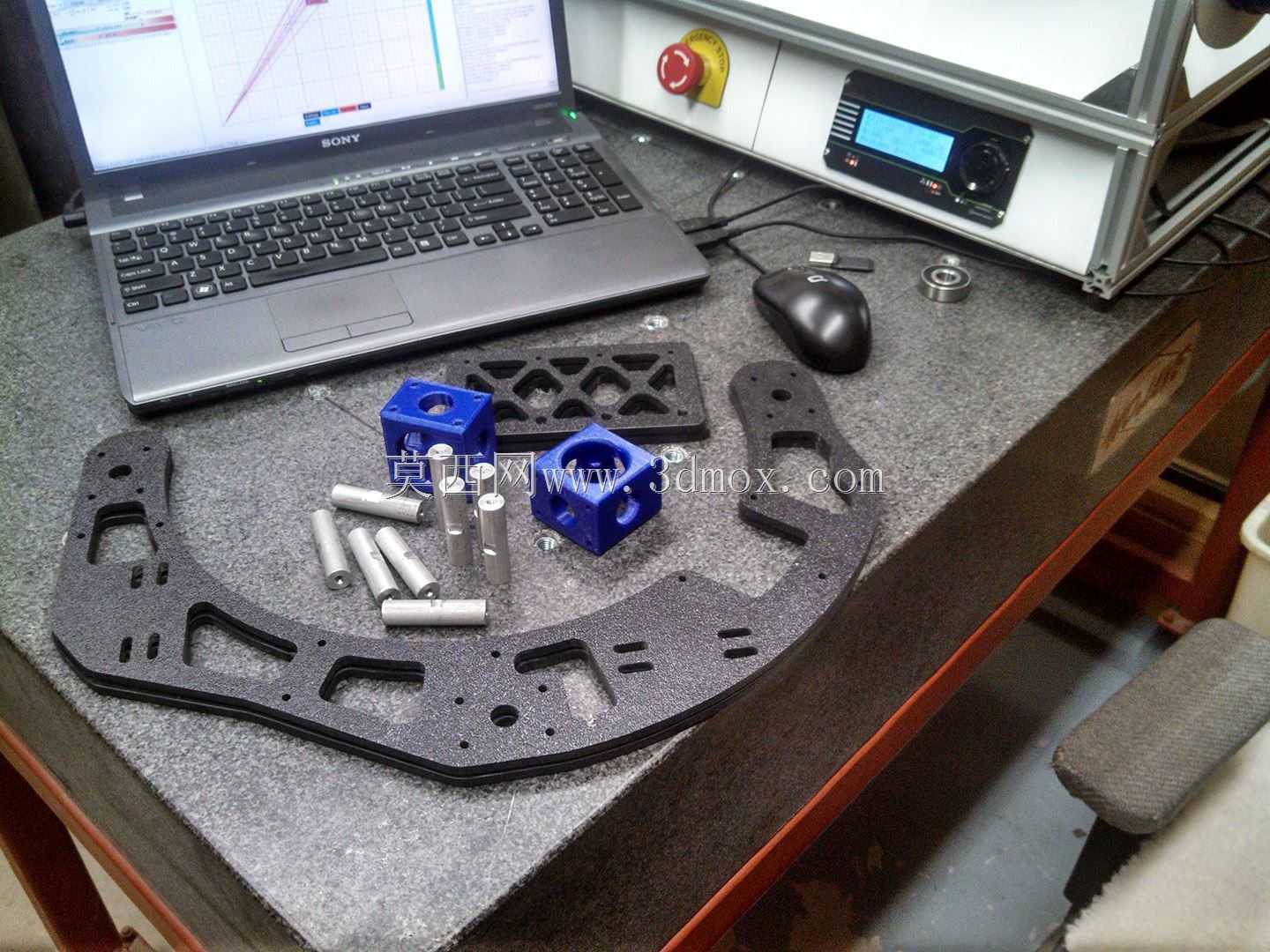

这套结构面向外景延时、定格动画、微距观测和中小型机位自动拍摄场景，核心解决摄像机在固定机位下的摇摄与俯仰控制问题。设备不是简单承托架，而是把环形承载框、双轴回转机构、三脚架接口和步进驱动整合在一起，使镜头能够围绕近似光学中心完成水平扫转与倾斜构图，减少视差偏移对画面拼接和逐帧拍摄的影响。实际使用中，摄像机先装入环形龙框内，通过侧向夹持件和底部托板限定位置，再根据机身重心调整安装板前后距离；若重心偏离回转中心，启动时会产生附加力矩，轻则画面抖动，重则使步进电机丢步。因此建模时需要把相机安装槽、压紧块、调节孔位和框体避让空间一并表达清楚，而不是只做外观曲面。功能上，水平轴负责机位平移扫拍，俯仰轴负责镜头抬头与低头，框体还预留滚动调整能力，便于纠正地平线或完成特殊斜向构图。驱动侧采用步进电机配合控制系统，可接入定格拍摄软件实现逐帧联动；结构设计重点在于传动链间隙、轴系支撑刚度和线缆走向。摇摄轴需要承受整机偏转载荷，轴承跨距不宜过小；倾斜轴则要兼顾框体开口尺寸，保证相机屏幕、按键和线材不与支架干涉。外形边界方面，上部以环形龙框为主要轮廓，中部为回转与俯仰连接座，下部保留标准三脚架安装接口。安装时需确认三脚架快装板接触面、锁紧螺纹旋合深度以及云台底部与脚架碗座之间的间隙；框体直径、侧向电机突出量和底部手柄空间共同决定设备收纳包尺寸。三维建模过程中，应优先建立回转轴、相机光心和安装基面的基准关系，再细化夹持板、螺钉过孔、电机座和走线槽。对选型人员而言，该模型可用于校核相机装入后的转动包络、脚架承载匹配以及外部控制器安装位置；对结构设计人员而言，其价值在于展示多自由度承载框架如何在刚度、重量和可调性之间取得平衡。
