摄影滑轨用承载式相机移动滑块结构

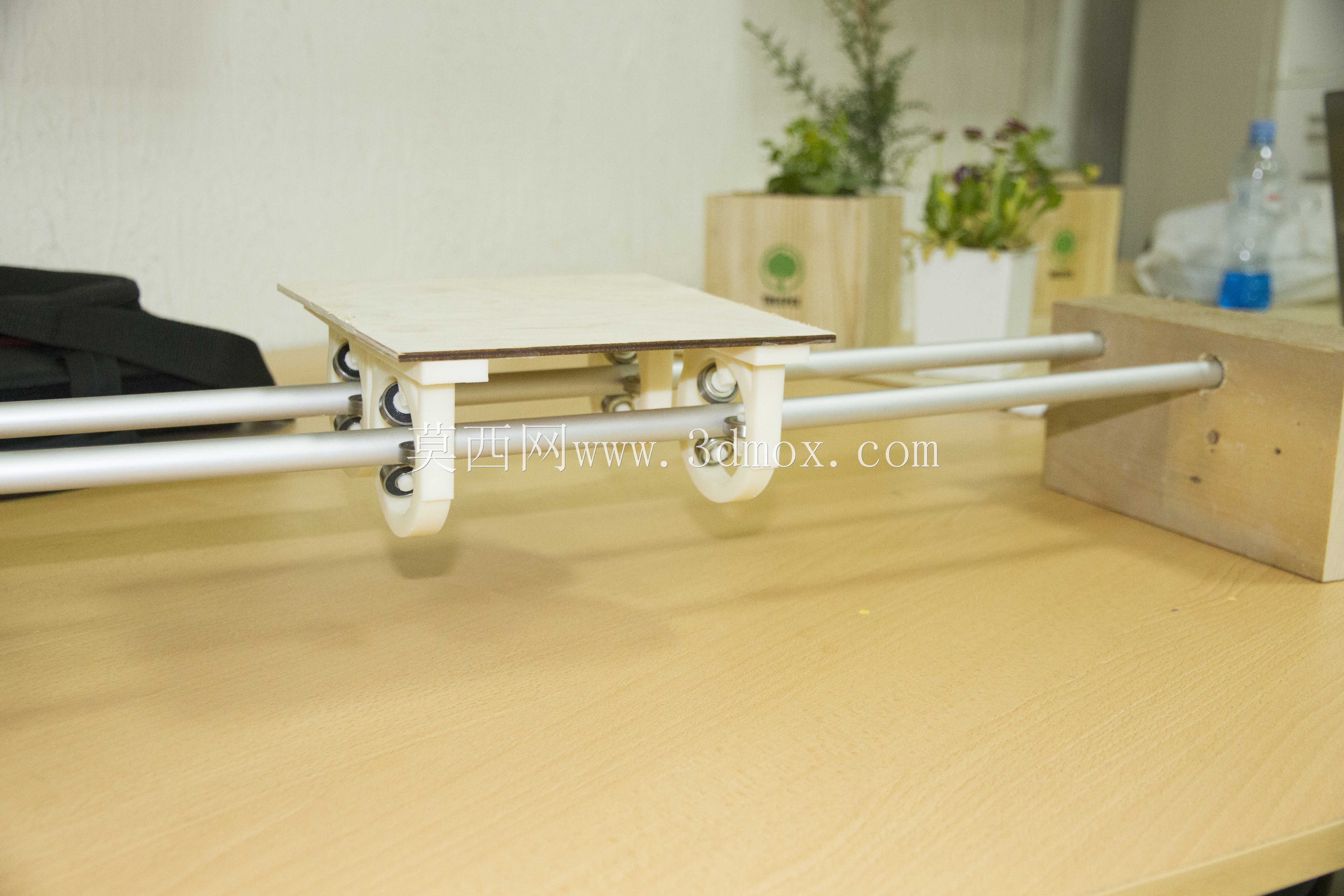

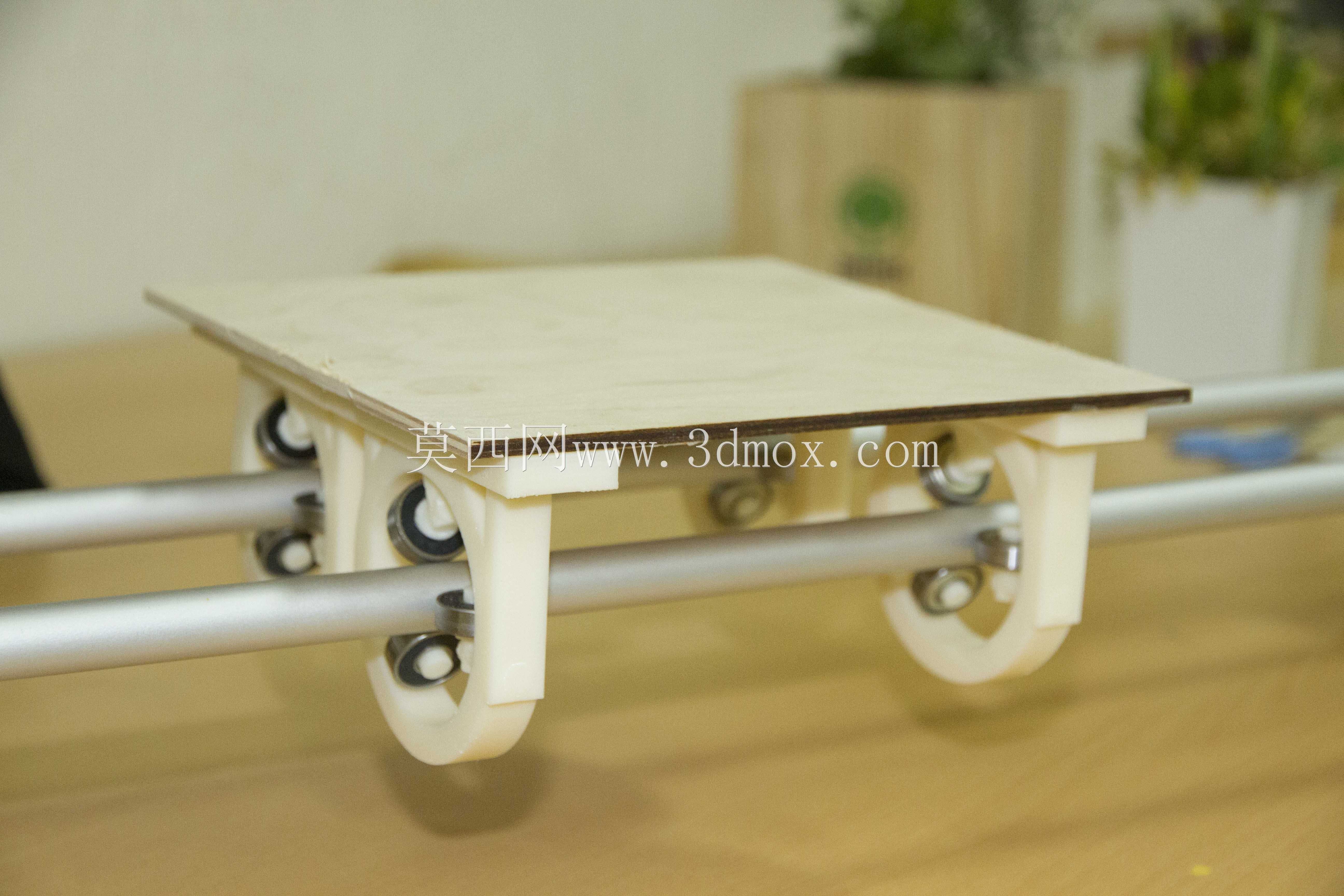

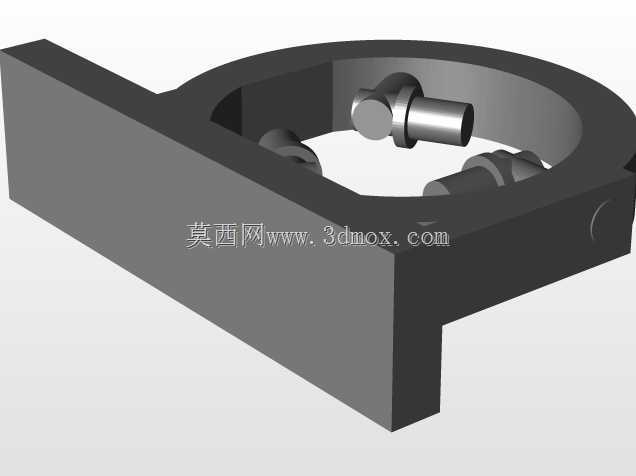

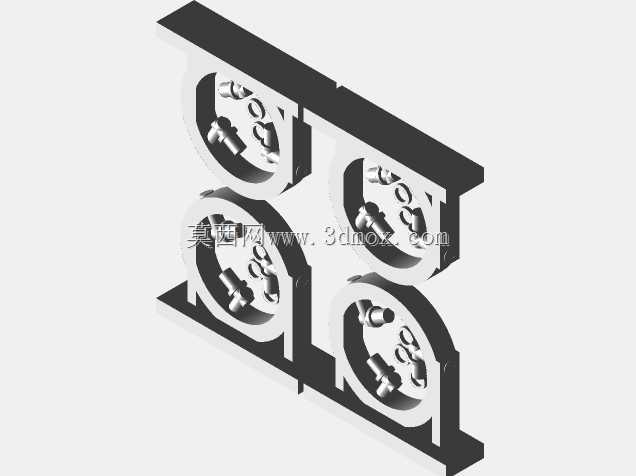

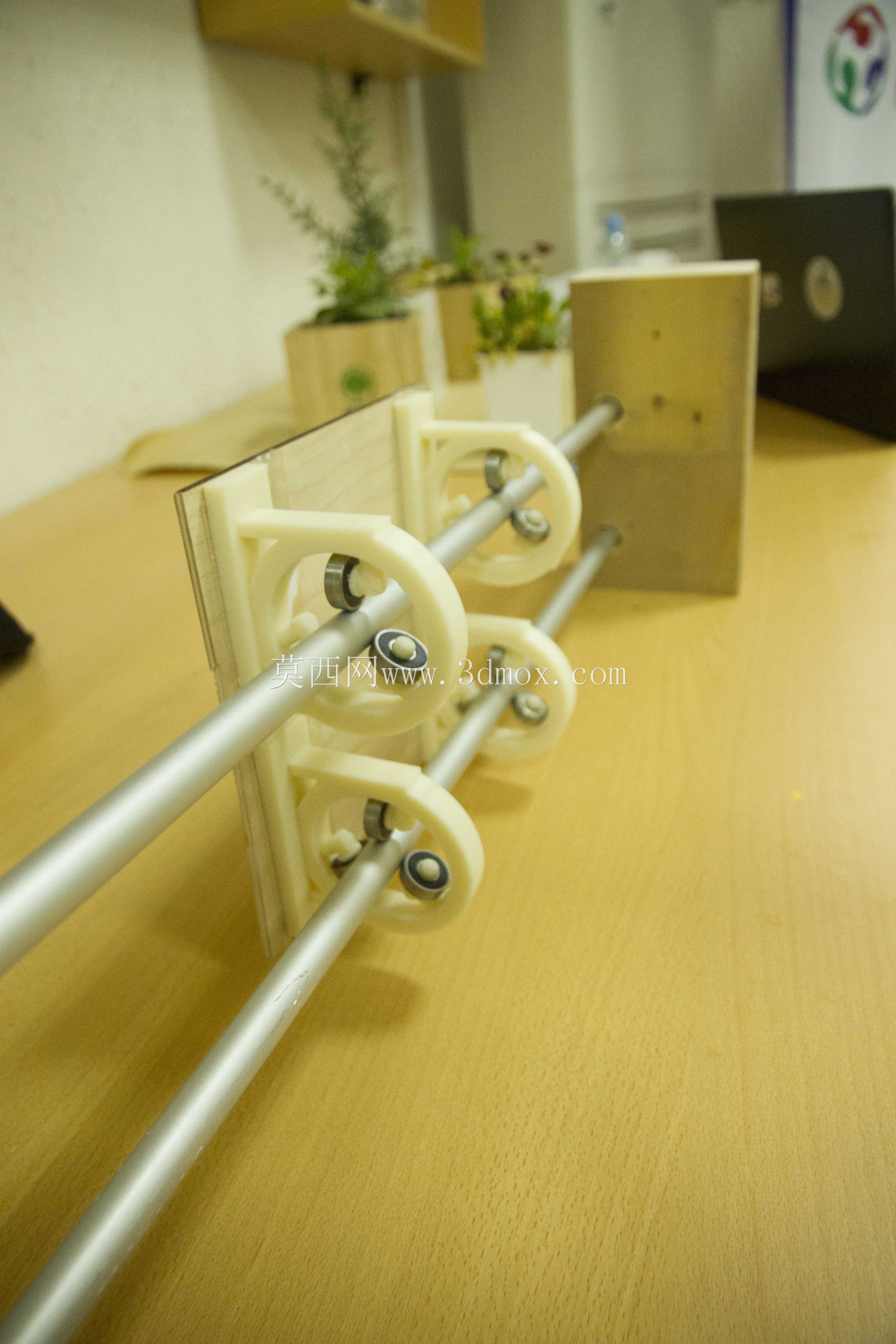

这款滑块主要适配桌面级摄影滑轨使用，核心作用是承载相机及配套云台，沿圆管导轨做平滑直线移动，满足视频拍摄时的平稳运镜需求，常见于短视频创作、产品微距拍摄、小型访谈机位搭建等场景，相比手动持机移动，能大幅降低画面抖动，保证运镜轨迹的线性一致性。从结构设计来看，滑块采用双侧抱合式安装逻辑，主体支撑件为镂空式架体，每侧对应导轨位置布置三组内嵌轴承滚轮，滚轮的V型槽面与圆导轨外圆面贴合，既可以通过多点接触限制滑块的径向窜动，避免移动过程中出现上下或左右的偏移，又能将滑动摩擦转化为滚动摩擦，降低推动时的阻力，保证移动过程的顺滑无卡顿。架体上方设置平整的承载安装面，可直接固定快装板或小型云台，安装面的平面度控制在合理范围内，避免搭载相机后出现俯仰角度偏移。设计过程中优先考虑了安装便捷性，架体下端的卡扣式开口无需拆卸导轨即可完成滑块的加装或拆卸，滚轮的安装轴预留了微调间隙，可根据导轨的实际外径公差调整压紧力度，适配常见直径的金属圆导轨，不会出现过紧卡滞或过松晃荡的问题。从安装边界来看，滑块整体宽度适配双导轨的标准间距，架体下方的镂空结构预留了足够的避让空间，不会在移动过程中与导轨支架、底部支撑面发生干涉，滚轮采用标准深沟球轴承，长期使用出现磨损后可直接替换同规格配件，无需整体更换滑块主体。承载能力方面，架体采用高强度工程塑料材质，在保证整体轻量化的前提下，可承载常规微单相机及配套镜头的重量，移动过程中不会出现结构形变，架体的受力点集中在滚轮安装座位置，通过加强筋结构分散承载压力，避免长期受力出现开裂问题。实际使用时，滑块的移动阻尼均匀，既可以手动缓慢推动实现慢镜头运镜，也可以搭配延时组件实现定速移动，满足不同拍摄场景的机位移动需求，整体结构无冗余设计，所有部件均服务于平稳承载、顺滑移动的核心功能，没有多余的装饰性结构，兼顾了实用性与制造成本的平衡。
